高精度条式气泡水平测量工具结构设计

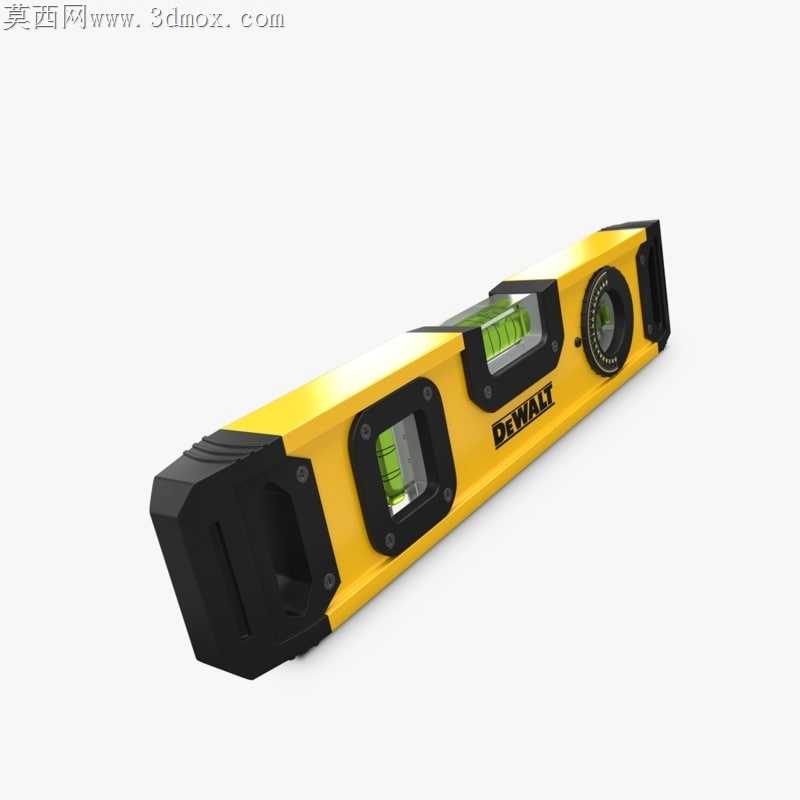

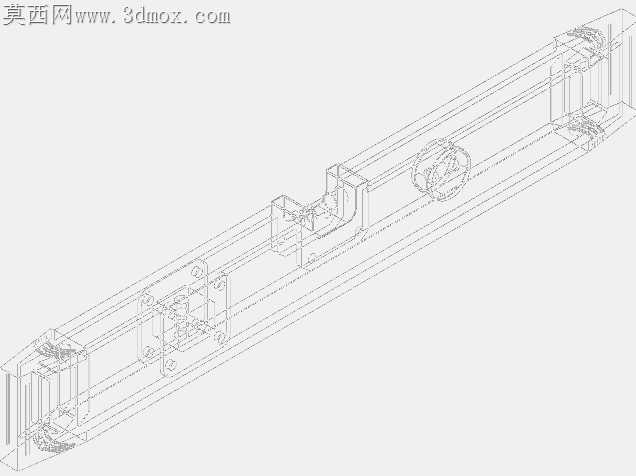

刚拿到手的铝合金型材胚料边缘带着挤压成型留下的细微毛刺，要是直接包胶注塑，边角位置肯定会出现胶层贴合不牢的问题，手持使用久了包胶层容易起翘脱落。我特意在两端防撞包胶的贴合位做了0.15mm的下沉凹槽，还在槽内加了交错的浅咬花纹路，注胶的时候TPU材料能完全嵌进纹路里，哪怕日常施工的时候随手往地上扔，包胶层也不会和铝身脱开。之前做同类模型的时候踩过转档的坑，不同水准泡的安装座曲面在跨软件转格式的时候容易出现破面，这次我特意把三个水准泡的安装基准统一对齐到尺身的同一加工平面，转档的时候特意检查了每个曲面的缝合公差，把0.02mm以上的缝隙全部补全，不管导去哪个工程软件做结构校验都不会出现面缺失的问题。

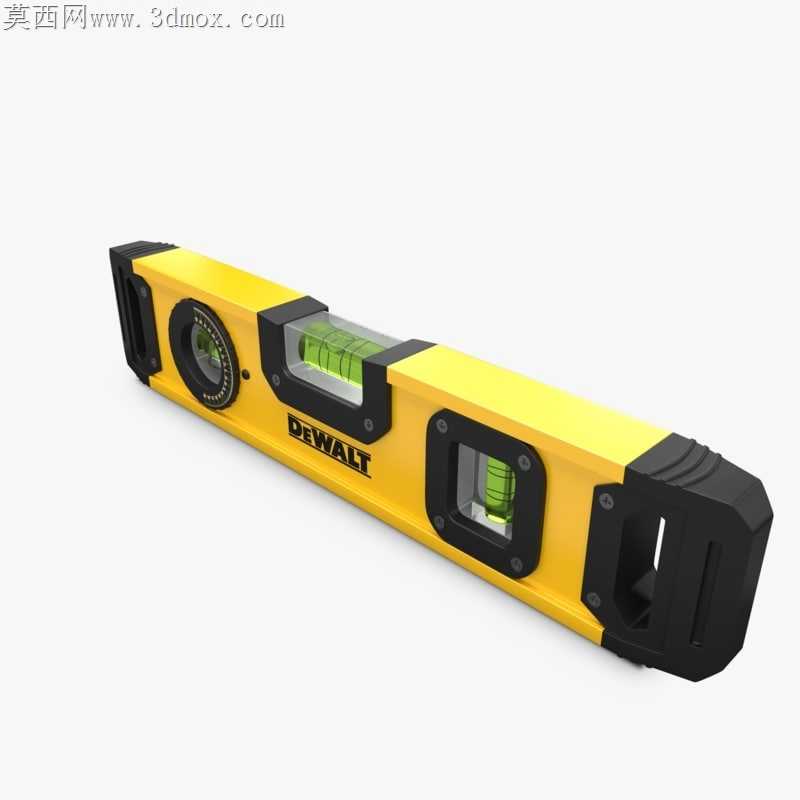

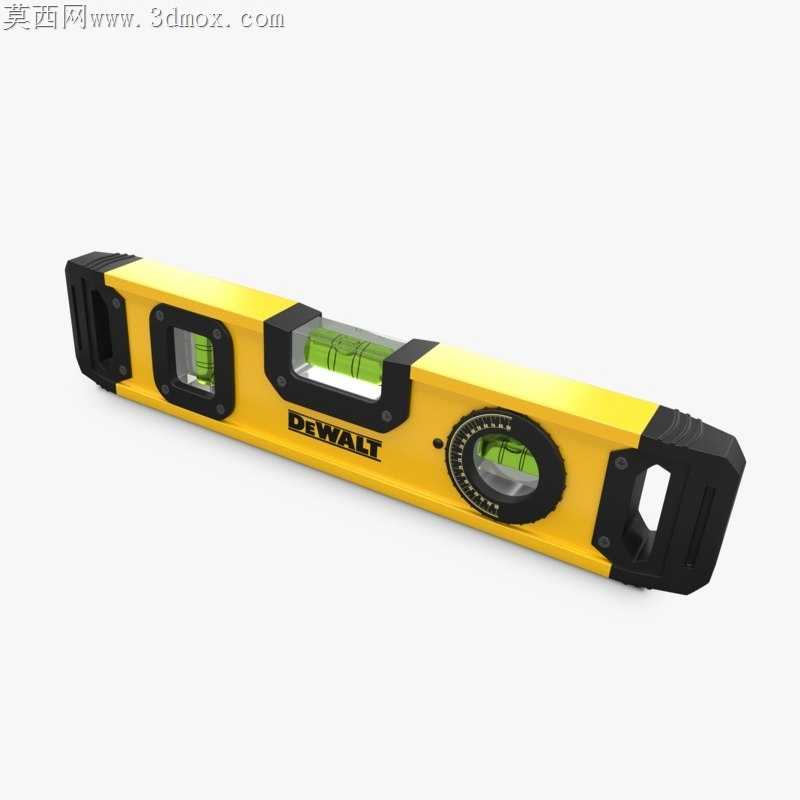

尺身中间的45度斜向水准泡是整个结构最费心思的地方，一开始我把泡座的安装孔做的和水准泡外径完全等大，实际装配的时候发现泡体的玻璃外壳存在生产公差，塞进去之后容易把玻璃挤裂，后来把安装孔的直径放大了0.2mm，在孔壁加了三道均匀分布的弹性定位筋，既能把水准泡牢牢卡紧不会晃动，又能给玻璃外壳留出足够的热胀冷缩余量，哪怕在零下十度的户外工地使用，也不会因为塑料收缩挤裂泡体。尺身两端的挂孔我没有做简单的圆形通孔，而是加了一圈加厚的凸台，平时挂在工具腰带上取放的时候，孔位边缘不会因为反复摩擦出现开裂。

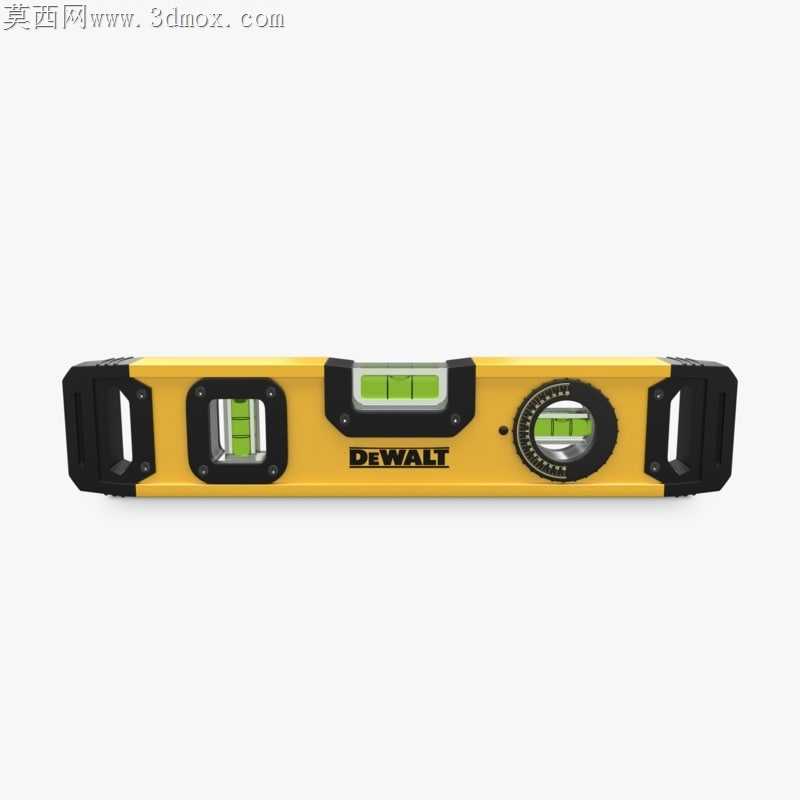

做曲面细节的时候特意把尺身正面的品牌标识位做了0.1mm的下沉，后续做丝印或者激光打标的时候，标识不会因为日常和墙面、工件摩擦被磨掉。三个水准泡的观察窗边缘都做了15度的倒角，施工的时候不管是站着俯视还是蹲着侧视，都能清晰看到气泡的位置，不会因为边缘反光看错水准位置。底部的测量面我特意留了0.3mm的精加工余量，实际生产的时候只需要一次平磨就能达到要求的平面度，不用反复调整加工参数，能省不少量产的加工工时。之前做实训作业的时候见过不少同学把水平尺的防撞端做的太突出，反而导致测量的时候尺身放不平，这次我把两端包胶的高度严格控制在比测量面高0.05mm以内，平放在工件表面的时候，整个测量面能完全贴紧工件，不会因为包胶突出导致测量出现误差。
