高精度机械式游标卡尺工业测量工具

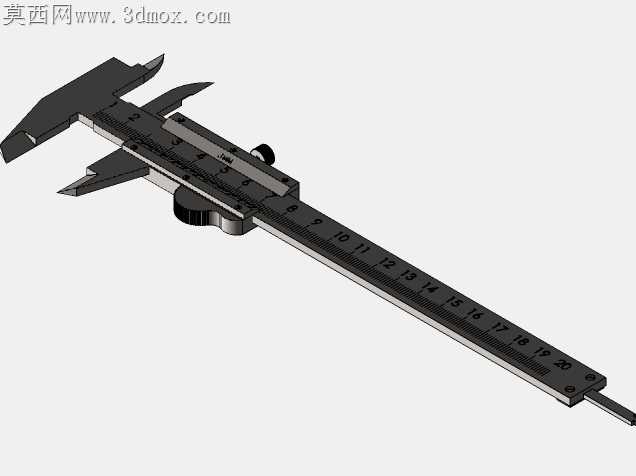

上次实训课带学生做钳工实操，不少人拿游标卡尺读数时总卡不准0.05mm的分度线，要么是尺身滑动间隙晃荡，要么是深度测量杆探出时歪扭，量出来的内孔尺寸差了快0.1mm，铣出来的工件直接超差报废。这次做这套卡尺模型的时候，特意把主尺和游框的配合间隙做了0.02mm的公差预留，之前跨软件转档的时候，游标尺上的细密刻度线总出现面重叠，反复调整了三次曲面偏移量才让每道刻度的棱边都清晰，不会渲染的时候糊成一片。

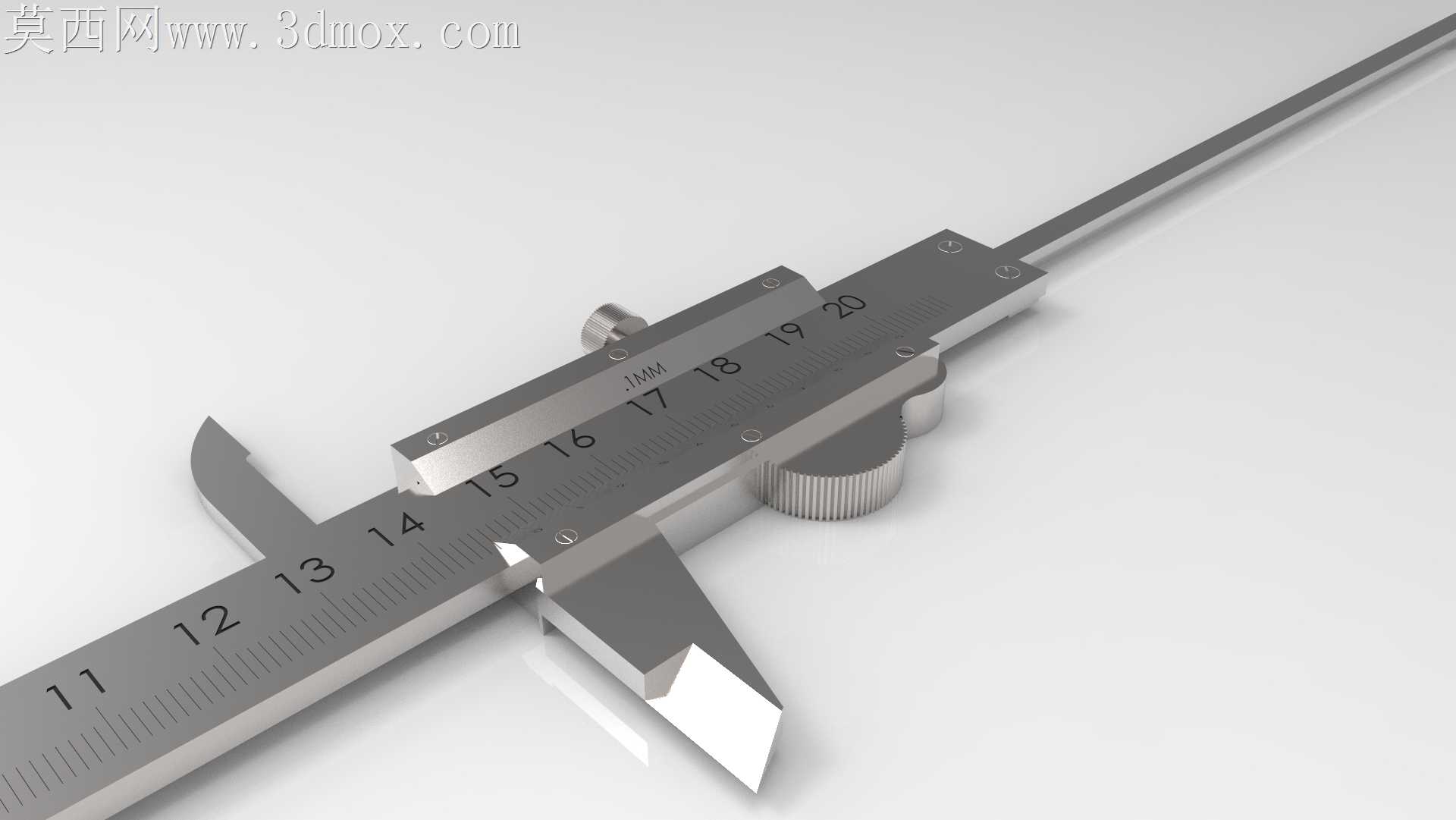

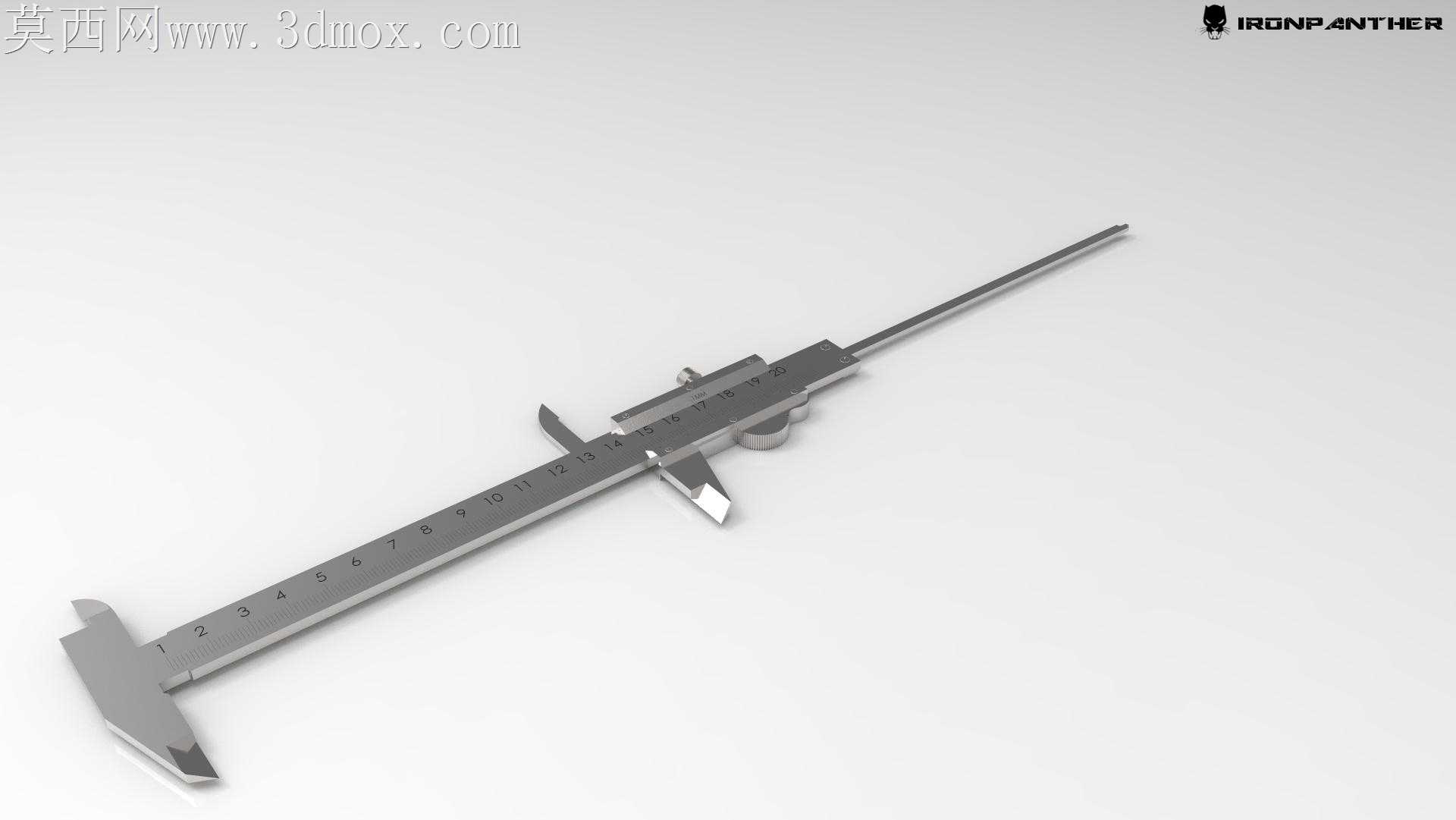

量爪的测量面特意做了0.01mm的平面度校验结构，之前见过车间里用久了的卡尺量爪边缘磨出圆角，测外径的时候总卡不住细轴，这次把内外量爪的刃口做了微小的倒角过渡，既不会刮伤被测工件表面，也能保证刃口贴合时的接触精度。深度测量杆和主尺尾端的配合槽做了限位凸台，之前有学生把深度杆拽出来直接掉地上摔弯，这个凸台能防止杆体完全脱出，滑动的时候也不会出现径向窜动，探到盲孔底部的时候不会歪，测出来的深度值才准。

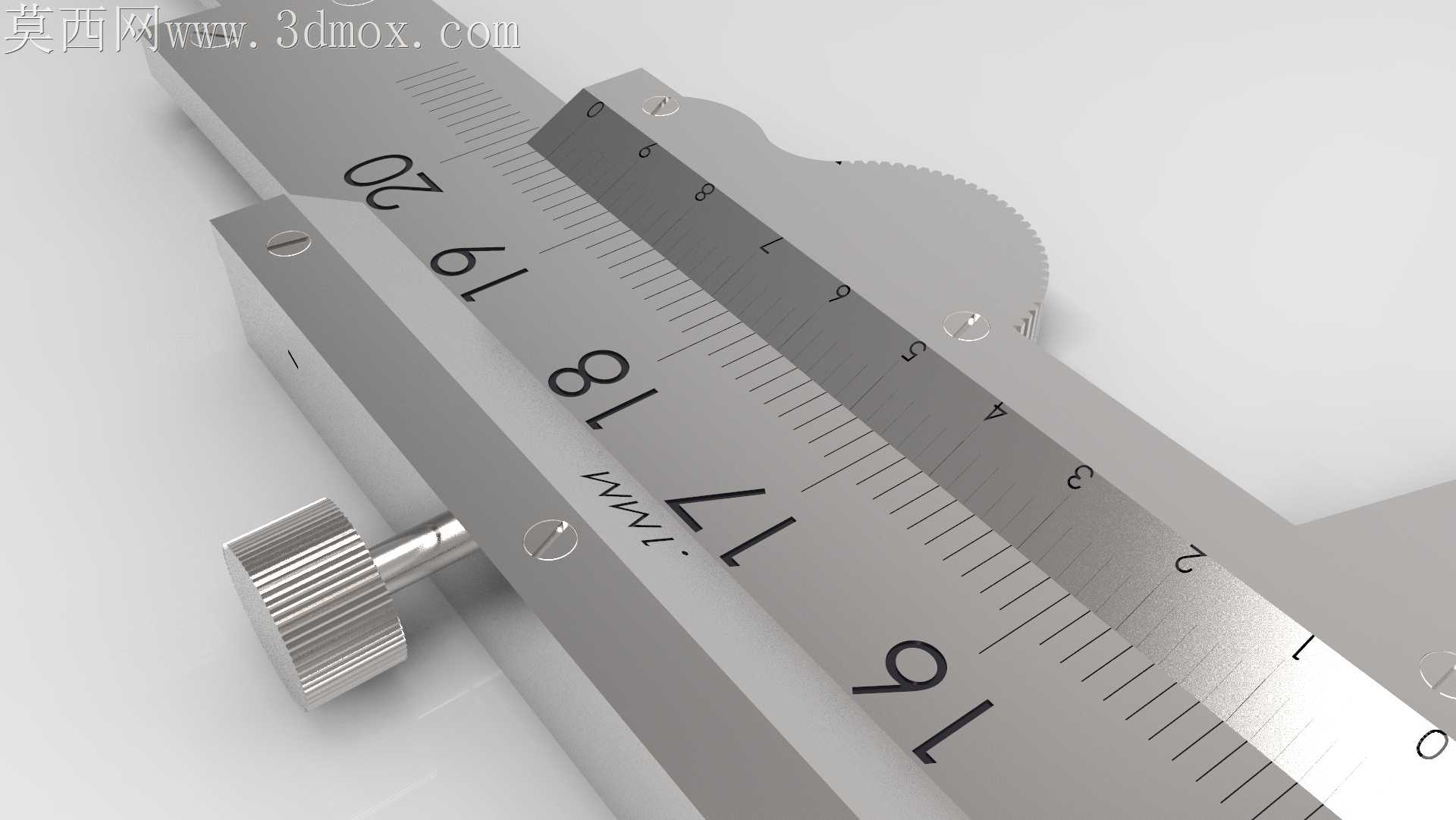

紧固螺钉的位置特意放在游框的侧上方，之前的旧款模型把螺钉放在正上方，拧的时候手指会挡住刻度线读数，挪到侧方之后，拧紧紧固装置的时候视线能完全落在刻度对齐位置，不会因为手遮挡读错数。尺身上的刻度做了凹凸蚀刻的结构细节，不是简单贴个纹理贴图，每道毫米刻度和半毫米刻度的深度差了0.1mm，游标上的分度线也对应做了深浅区分，渲染的时候打侧光能清晰看出刻度的立体感，和实物的蚀刻质感完全一致。

做的时候还考虑了实际使用的磨损场景，游框内侧加了耐磨衬片的结构示意，现实里卡尺用久了滑动面磨损会导致间隙变大，这个衬片是可更换的，模型里把衬片的固定螺丝位置都做了还原，能直观看到日常维护时的拆装逻辑。之前转格式到渲染软件的时候，尾端的深度杆端面总出现破面，反复补了四次面才把端面的平面度做顺，不会出现光影断层。

记得之前在机加工车间见师傅用卡尺测工件，总喜欢把卡尺往工件上卡太用力，导致游框倾斜读数偏大，这套模型里特意把游框和主尺的配合面做了微角度的导向，哪怕施加的按压力度稍大，游框也不会出现明显倾斜，能保证测量面始终和被测尺寸方向垂直。内量爪的圆弧面也做了曲率校验，测内孔的时候两个爪的圆弧顶点刚好在测量连线上，不会因为圆弧面不规则导致测出来的孔径偏小。
