链板式物料输送机SolidWorks三维设计模型

本模型为链板式物料输送机的完整三维设计成果，建模全程基于SolidWorks2010平台完成，采用自底向上的装配建模流程：首先完成链板、传动链轮、驱动电机、机架型材、张紧辊筒等所有单个零件的参数化建模，对每个零件的尺寸、配合公差、安装基准进行精准定义，再按照实际装配约束关系完成总装，全程添加同轴、重合、距离等标准配合约束，同时对链板与链轮的啮合传动添加机械配合，还原真实的运动逻辑，模型无冗余特征、无干涉报错，结构树清晰可编辑。

参数设计层面，模型严格遵循轻型链板输送机的通用设计规范，机架采用标准型钢焊接结构的等比例建模，链板节距、链轮齿数、传动比、电机安装位置均按照实际输送工况的载荷、输送速度要求设定，张紧机构预留了合理的调节行程，可适配不同长度的输送线改型需求，所有参数均关联至零件草图，修改核心尺寸即可快速衍生不同规格的输送机方案。

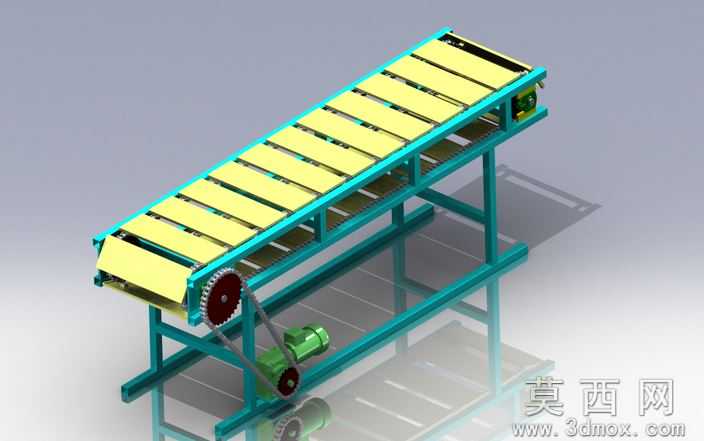

渲染材质方面，模型对不同部件赋予了贴合实际的材质属性：机架结构赋予青绿色金属漆材质，还原工业设备常用的涂装效果；输送链板赋予淡黄色耐磨工程塑料材质，模拟常用的非金属输送板面；链轮、传动链条赋予深灰色金属材质，电机外壳赋予铸铁哑光材质，传动皮带赋予黑色橡胶材质，渲染后可清晰区分不同功能部件，结构层次分明。

结构原理上，该输送机依靠电机输出动力，经皮带轮减速后传递至主动链轮，通过链轮与链条的啮合带动闭合的链板带做循环回转运动，放置在链板上的物料随板面完成水平或小倾角的输送作业，下部设置的托辊可承托链板避免载重下挠，尾部张紧装置可调节链条松紧，防止传动跳齿，整体结构稳定，可承载一定重量的块状、箱装物料输送。

软件兼容层面，模型除原生SolidWorks2010格式外，还附带STL通用格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，也可直接导入切片软件用于3D打印验证，同时附带渲染效果图文件，可直接用于方案展示、作业汇报场景。

研发教学应用层面，该模型可作为机械设计、物流装备相关课程的教学案例，帮助学习者理解链传动原理、输送设备的结构组成与装配逻辑，也可作为非标自动化设备研发的基础参考模型，设计人员可在此基础上根据实际工况调整尺寸、添加挡边、护栏等附属结构，快速完成定制化输送设备的方案设计，缩短研发周期。
