水厂端线链式滚筒输送线三维设计

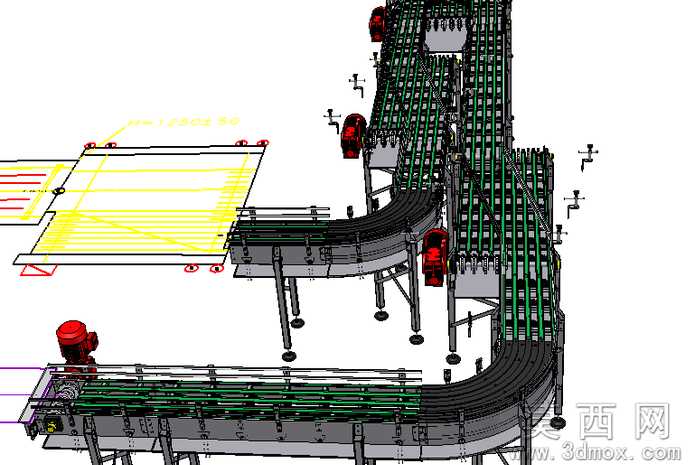

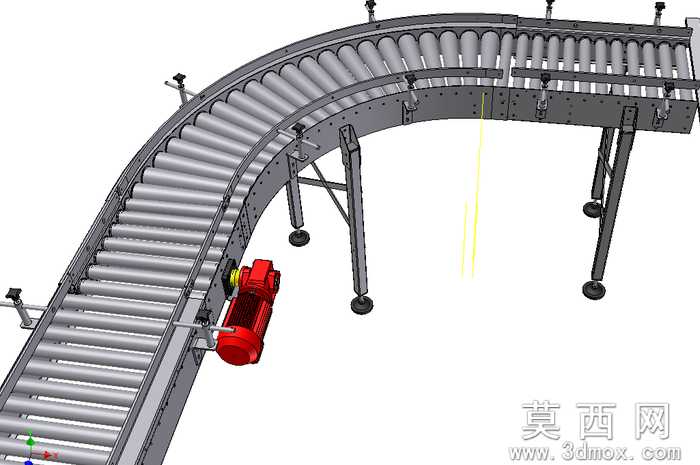

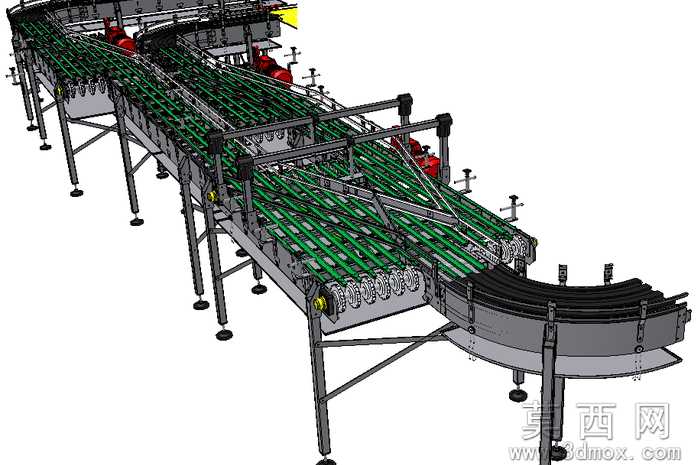

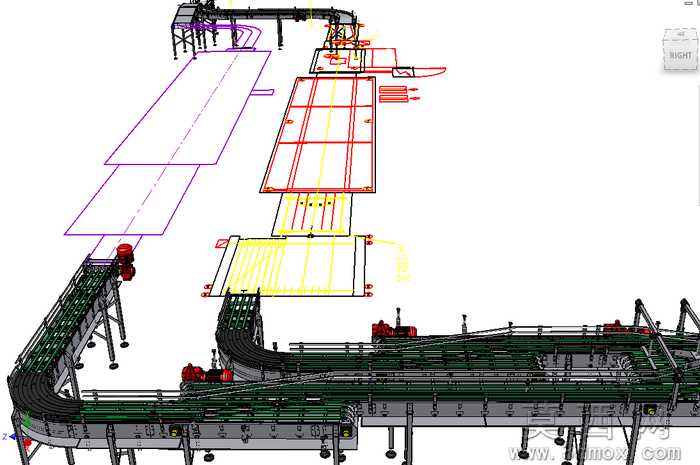

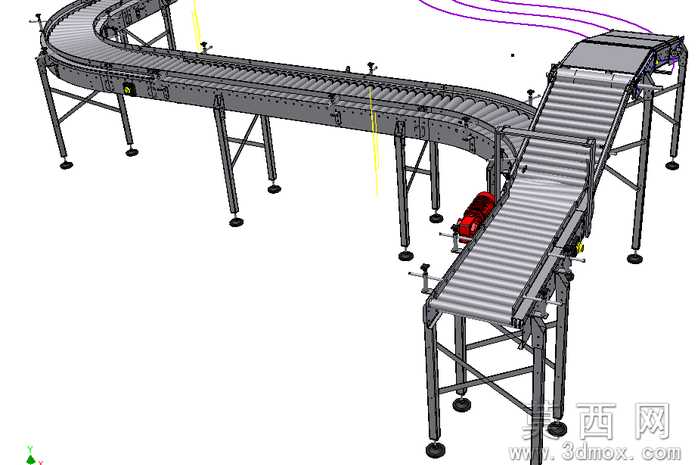

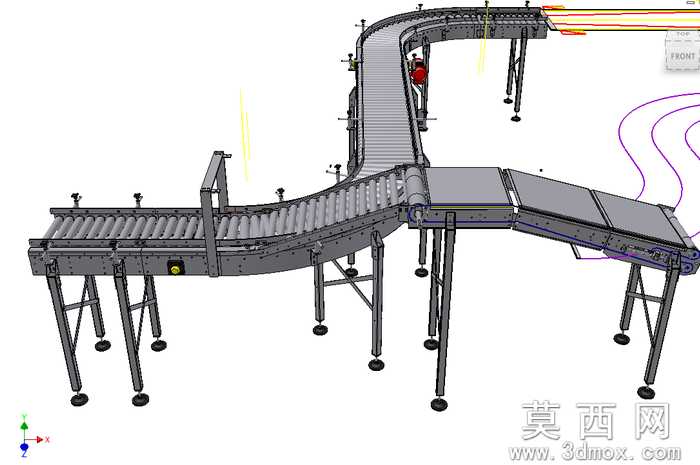

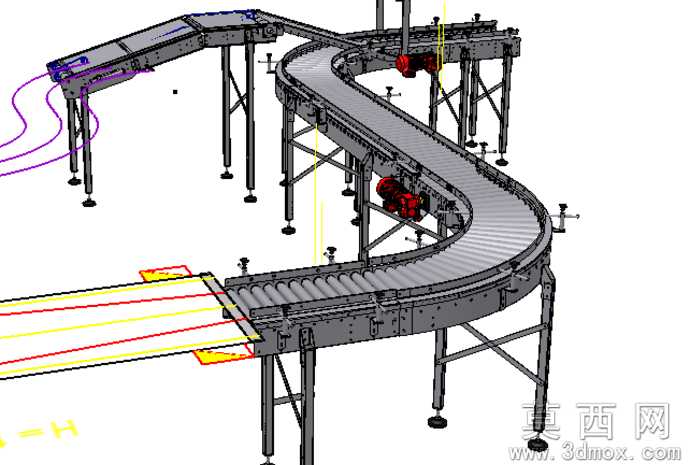

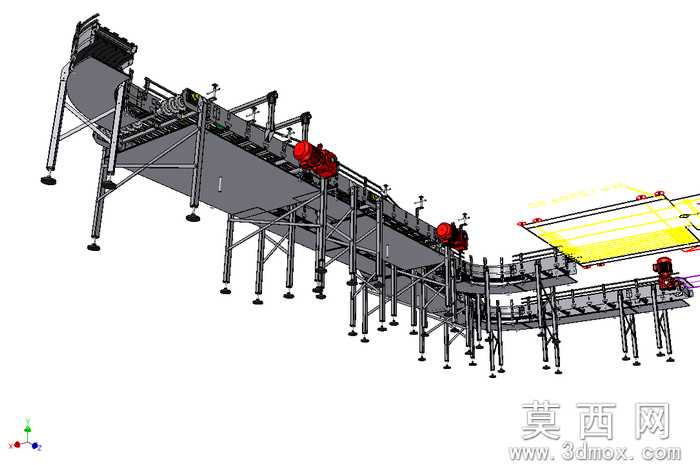

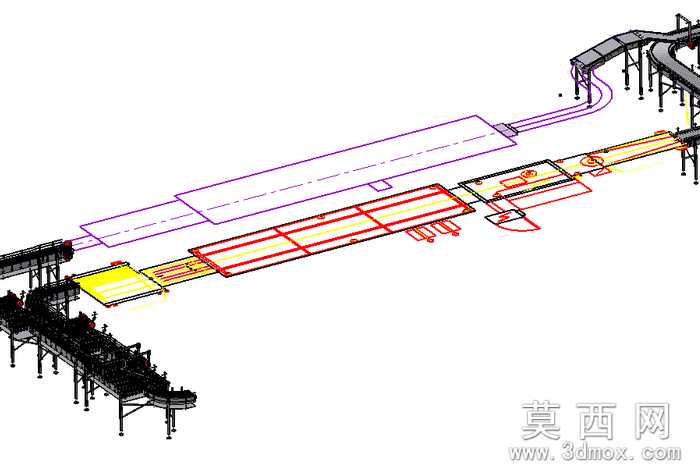

本模型为沙特阿拉伯水厂端线专用的链式滚筒输送系统，建模阶段首先梳理水厂瓶装水整线输送的工艺需求，先完成整体线体布局的骨架搭建，区分直线输送段、弯道转向段、末端汇流段三个核心功能区，再逐一对支撑脚架、侧部安装梁、驱动链轮组、承载滚筒、导向护栏、驱动电机安装座等零部件进行参数化建模，所有零件尺寸均匹配水厂瓶装水输送的载荷、节拍要求，建模过程中严格约束各部件的装配关系，确保链轮与链条的啮合间隙、滚筒的安装同轴度、弯道段的转弯半径均符合实际生产的公差要求，避免出现干涉错位问题。参数设计上，针对瓶装水输送的轻载高速特性，滚筒直径、辊筒间距匹配常规瓶装水产品的底面尺寸，防止输送过程中出现卡瓶、掉瓶问题，支撑脚架设计为可调节高度结构，适配现场地面的安装高度差，弯道段采用差速输送设计逻辑，保证瓶身在转向过程中保持姿态稳定，不会出现倾倒、挤瓶问题，线体整体输送速度参数匹配水厂后端贴标、检验、包装工序的生产节拍，可实现整线产能的无缝衔接。渲染材质方面，模型对不同部件赋予了贴合实际工业场景的材质属性，输送滚筒表面赋予耐磨聚氨酯材质，模拟实际生产中防滑耐磨的辊面效果，机架与支撑结构赋予哑光不锈钢金属材质，匹配食品级水厂生产环境的设备材质要求，驱动部件、链轮链条赋予碳钢发黑的金属质感，护栏部分赋予透明工程塑料与金属支架的组合材质，整体渲染效果还原了真实设备的外观质感，可直观呈现设备的实际形态。结构原理上，该输送线采用链式驱动结合滚筒承载的结构，电机通过链轮带动链条运转，链条与各滚筒端部的链轮啮合，带动所有滚筒同步转动，放置在滚筒上的瓶装水依靠摩擦力向前输送，弯道段通过特殊排布的锥形滚筒实现差速转向，无需额外设置转向机构即可完成瓶身的平稳转弯，线体侧部的导向护栏可根据瓶型尺寸调节安装宽度，适配不同规格瓶装水产品的输送需求，末端汇流段可将多道输送线的产品汇总至单条线体，送入后续包装工位。软件兼容方面，模型提供STEP/IGES通用三维格式，可被SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件直接打开编辑，不存在版本兼容问题，用户可根据自身项目需求对线体长度、滚筒间距、护栏宽度等参数进行修改调整，快速适配不同的生产场景需求。研发教学应用上，该模型可作为食品饮料行业输送线设计的参考案例，帮助机械设计人员理解链式滚筒输送线的布局逻辑、驱动结构设计、弯道差速原理，也可作为高校机械设计、物流工程专业的教学案例，用于讲解连续输送设备的结构组成与工作原理，还可用于新员工的设备培训，帮助运维人员快速掌握该类输送线的结构组成与装配关系，降低设备运维的学习成本。
