自行车后拨变速器三维结构设计

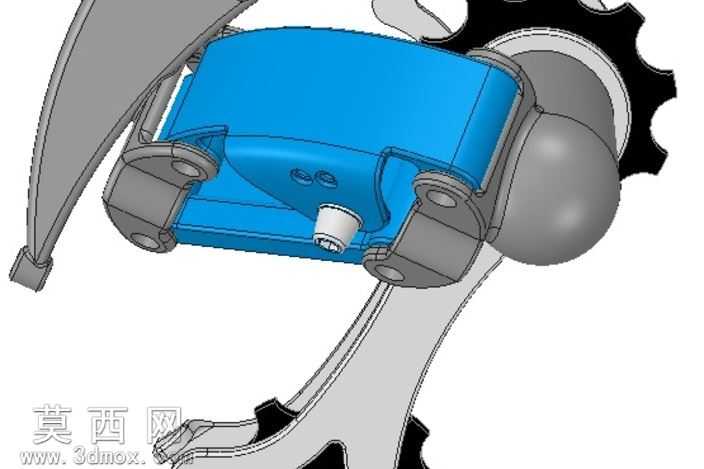

本作品为自行车后拨变速器的三维结构设计，建模过程围绕实际装配约束逻辑展开，重点还原变速器在自行车传动系统中的齿轮啮合匹配关系，验证循环路径上的齿轮啮合配合精度。建模阶段采用实体建模与曲面建模结合的方式，对变速器的主体壳体、导轮支架、连接转轴、限位结构等部件进行逐一构建：主体蓝色壳体部分通过曲面拉伸、倒角、抽壳等操作完成，还原壳体的安装孔位、走线槽、限位凸台等细节结构，保证壳体与内部构件、外部安装位的配合公差符合装配要求；灰色金属质感的支架、导轮臂、连接轴等部件，通过实体切削、布尔运算完成结构搭建，还原铰接位置的转动配合间隙，保证各活动部件可实现设计范围内的摆动动作。材质渲染阶段，对主体壳体赋予工程塑料材质，调整材质的粗糙度、反光度参数，还原工程塑料哑光带细微颗粒的质感；对金属结构件赋予金属合金材质，添加细微的磨砂纹理与金属反光效果，模拟铝合金构件的表面处理质感；对导轮、转轴等运动部件赋予耐磨材质属性，区分不同功能部件的视觉表现。结构设计上，完整还原后拨变速器的平行四边形连杆结构，保证导轮可随变速动作实现横向位移与角度摆动，匹配不同齿数飞轮的啮合位置，同时还原了张力调节结构、限位螺丝安装位等细节，完整呈现变速器的装配逻辑与运动原理。设计思路上以验证装配约束为核心目标，重点考量变速器与车架安装位、飞轮组、链条的配合关系，虽然从量产制造角度仍需优化模具脱模、铸造工艺性等细节，但完整还原了后拨变速器的核心结构与运动逻辑，可用于机械结构教学、自行车配件设计参考、装配约束验证等场景，清晰展现了自行车变速系统的核心工作原理与构件配合关系。
