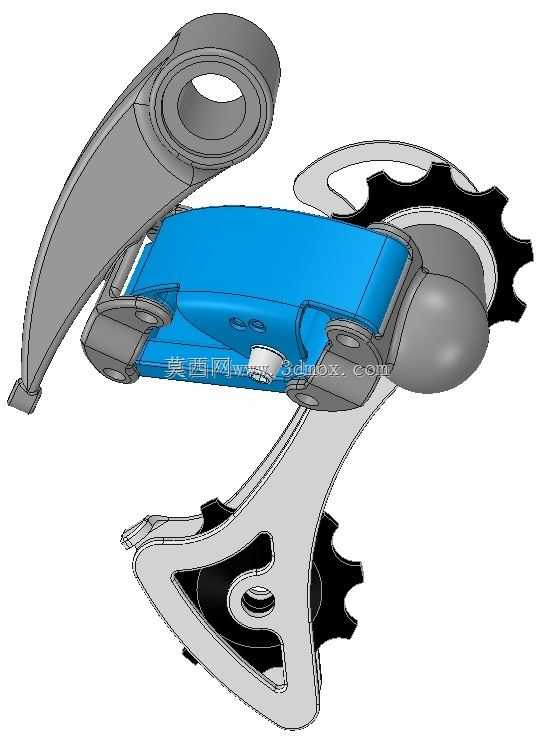

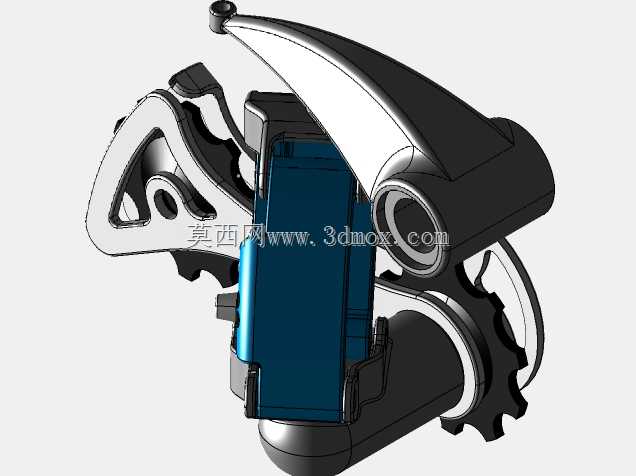

自行车后拨链变速器结构设计

该结构为自行车传动系统核心的后拨链变速部件，主要应用于民用通勤自行车、运动山地车、公路竞速车的后轮传动侧，承担骑行过程中链条档位切换、链条张紧维持的核心作用，是决定骑行变速顺畅度、传动效率与骑行体验的关键功能部件。在实际骑行场景中，骑行者通过车把处的变速指拨拉动变速线，即可带动该部件完成横向摆转动作，引导链条在飞轮组的不同齿数齿片间切换，以此改变传动比，适配平路加速、爬坡省力、匀速巡航等不同骑行工况的动力输出需求，同时在链条随档位切换出现长度余量变化时，该部件的摆臂结构可实时张紧链条，避免链条松脱、跳齿、掉链等故障，保障传动系统运行稳定性。从功能特性来看，该结构采用双平行四边形摆转设计，上导轮与飞轮齿片始终保持恒定的安全间隙，既可以精准贴合不同齿数飞轮的齿形轮廓完成导链动作，又能避免导轮与飞轮发生运动干涉；上下两个导轮分别承担链条导向与张紧功能，导轮轮齿采用适配标准自行车链条的齿形设计，可降低链条啮合过程中的摩擦损耗与运行噪音；主体摆臂采用流线型包覆结构，可减少骑行过程中泥水、沙尘对内部铰接转轴的侵入，降低户外复杂骑行环境下的部件磨损速率。在设计思路层面，该结构围绕装配约束下的空间索贿逻辑展开，将传动齿轮的运动路径约束在圆形轨迹范围内，在保障功能实现的前提下充分考量了部件的制造可行性，各铰接转轴的位置精度、摆臂的摆角范围均经过运动仿真验证，确保在全档位切换过程中，部件与车架、飞轮、轮组等周边结构不存在运动干涉，同时兼顾了部件的轻量化需求，在结构强度满足骑行负载要求的前提下尽可能缩减非必要的材料冗余。从安装边界与尺寸适配来看，该部件通过上端的铰接安装座固定于自行车车架后叉尾钩位置，安装孔位采用行业通用的标准尺寸，可适配绝大多数主流规格的自行车车架；摆臂的整体摆转行程覆盖公路车、山地车常用飞轮组的齿数范围，张紧行程可兼容不同节数的常规自行车链条，安装后整体外轮廓不会超出车架后轮的横向安全边界，不会对骑行者的踩踏动作、后轮的拆装维护造成干扰，导轮的安装槽位采用标准链条适配尺寸，可直接替换市面通用规格的修补配件，降低后期维护成本。
