带滚轮铰接臂结构蜗牛爬机构

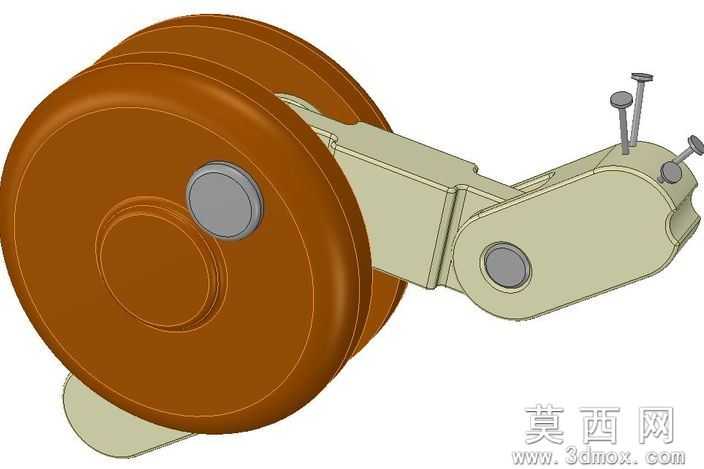

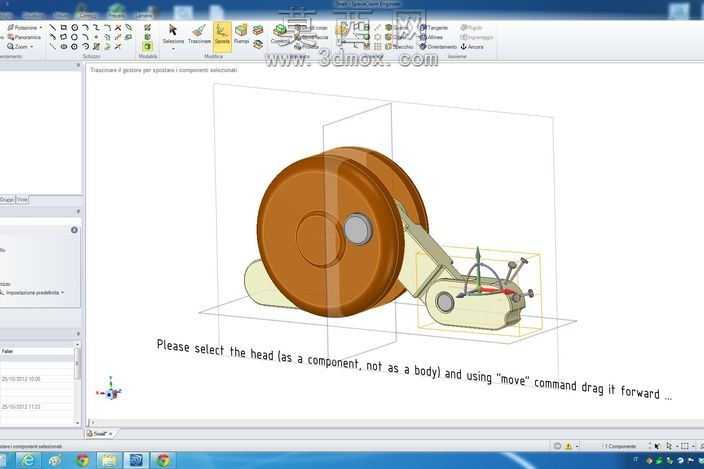

本作品为蜗牛爬铰接滚轮机构的三维装配模型，建模过程中采用自底向上的装配设计思路，先分别完成各个组成零件的独立建模，再通过装配约束完成整体机构的组合。建模时首先针对双轮缘滚轮结构进行特征构建，通过旋转凸台命令生成滚轮的主体轮廓，对滚轮的轮缘曲面做圆角过渡处理，避免应力集中的结构缺陷，滚轮中心的轴孔位置添加同轴心的凸台结构，用于后续与铰接臂的销轴配合。铰接臂部分采用多段折弯的臂体结构，通过拉伸凸台生成臂体的基础实体，对臂体的铰接位置做沉孔处理，预留销轴的安装空间，臂体表面的安装凸台通过拉伸与切除命令完成细节构建，保证各个铰接点的位置精度符合运动要求。销轴类零件采用标准件的简化建模方式，通过旋转命令生成带钉头的销轴结构，销轴与臂体、滚轮的配合位置添加同轴心与重合约束，保证铰接结构可以实现相对转动。材质设置上，滚轮部分采用棕褐色工程塑料材质，调整材质的粗糙度参数模拟工程塑料的哑光质感，铰接臂部分采用浅灰绿色金属烤漆材质，添加轻微的反射效果模拟金属漆面的视觉表现，销轴部分采用银灰色金属材质，调高材质的金属度与反射参数还原金属零件的光泽感。渲染阶段采用柔和的环境光作为主光源，在机构的斜上方添加辅助补光，避免零件铰接位置出现过暗的阴影，清晰展现各个零件的装配关系与结构细节。装配约束的设置重点验证铰接位置的转动自由度，确保滚轮可以绕自身轴线顺畅转动，多段铰接臂之间可以绕销轴实现相对摆动，整体机构的运动逻辑符合蜗牛爬行动作的结构需求，模型的各个零件之间不存在干涉问题，所有配合面的间隙设置符合机械加工的常规公差要求，可用于机械原理演示、运动仿真分析等场景。
