概念勒芒风格赛车空气动力学设计模型

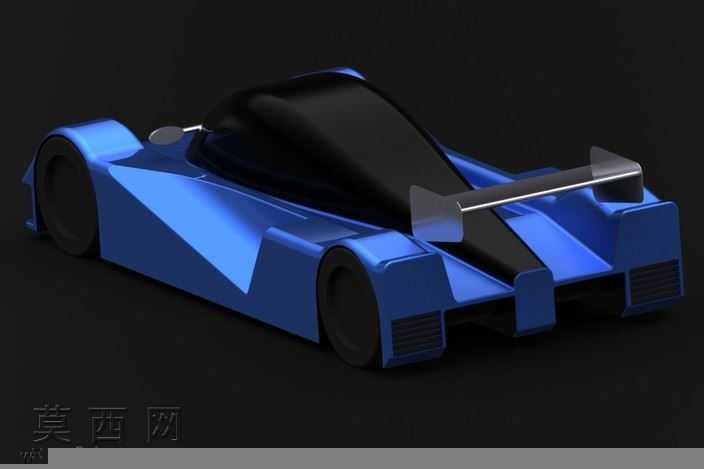

本模型为面向CFD空气动力学验证打造的概念赛车三维设计成果，建模阶段以曲面流畅度与气动合理性为核心导向，首先通过草绘勾勒出整车低趴宽体的基础轮廓，确定轴距、轮距、驾驶舱位置与尾翼安装基准点，随后以多段引导线构建车身主曲面，逐段调整曲面曲率变化，确保车头到车尾的气流过渡顺滑无突兀折角，避免出现气流分离的尖锐结构。车身覆盖件建模时，特意还原了勒芒原型车的封闭轮拱设计，轮拱边缘做了内收的导流切角，可引导轮腔内部乱流快速导出，减少轮组区域的气动阻力；驾驶舱采用水滴形曲面结构，风挡区域做了符合人体工程学的倾角设计，曲面过渡处做了G2连续处理，既保证视觉上的流畅质感，也能让气流顺着舱顶平滑流向车尾。车尾部分设计了高位固定式尾翼，尾翼翼面采用经典的高升阻比翼型截面，搭配两侧的端板结构可减少翼尖涡流的产生，尾翼下方的扩散器区域做了逐级扩张的通道结构，可快速抽取车底气流形成低压区，提升整车高速行驶的下压力。车身侧面设计了内嵌式导流通道，可将车头导入的气流引导至后轮刹车区域，为制动系统提供散热气流，同时侧箱区域做了内凹的曲面造型，可梳理侧面气流避免撞击后轮形成乱流。后视镜采用小巧的水滴造型，安装支架做了薄型化处理，尽可能减少突出部件带来的额外风阻。材质设置上，车身主体赋予半哑光的浅绿工程塑料质感用于展示曲面结构，风挡区域赋予半透明的聚碳酸酯材质，还原真实赛车风挡的透光效果，轮胎部分赋予哑光黑色橡胶材质，轮毂做了深灰色金属质感区分，尾翼与车身同色保证视觉整体性。整个建模过程全程围绕CFD仿真的需求做结构简化，去除了不必要的内饰、管线等细节，保留所有影响气流走向的关键气动结构，曲面质量经过多次曲率检查，无破面、重叠面等问题，可直接导入流体仿真软件开展空气动力学分析，验证不同车速下的阻力系数、下压力分布等关键参数，也可作为后续赛车外观细化设计、结构设计的基础母模使用。
