小型鼓风动力输出装置结构设计

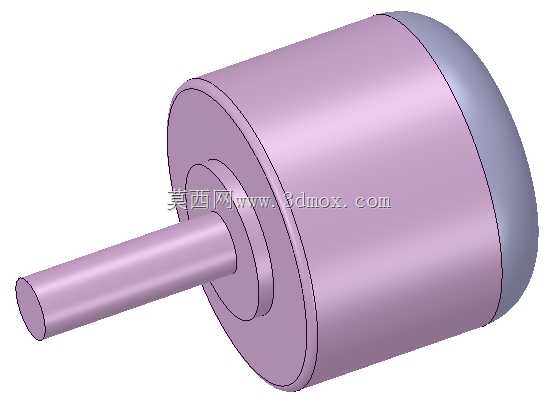

　　这款带伸出轴的鼓风类回转部件，在民用小家电、小型工业风冷工位的应用场景里覆盖度很高，日常接触到的桌面手持吹风设备、小型设备局部散热工位、窄缝清灰配套风源都能看到同结构的身影，核心作用是通过内置叶轮的高速回转形成定向风压，配合伸出轴端的动力输入衔接，完成气流的定向输送作业。从结构设计逻辑来看，整体采用同轴回转体布局，主体外壳为等直径圆柱腔体，一端做圆弧封边处理，另一端预留轴伸过孔，这种布局的优势是能最大化利用圆柱腔体的内部空间容纳叶轮组件，同时回转对称结构在高速运转时的动平衡调校难度更低，不会出现偏心带来的振动问题。伸出轴采用阶梯轴设计，靠近腔体端的轴径做了放大处理，一方面是为了匹配腔体端的密封件、轴承位的安装尺寸，

　　避免轴系在高速运转时出现径向窜动，另一方面阶梯结构能形成轴向定位面，装配时可以直接抵靠轴承内圈端面，省去额外的轴套定位零件，减少装配工序的同时也能压缩整体轴向尺寸。外壳的壁厚设计做了等厚处理，除了轴伸端的局部加强筋位，其余位置壁厚保持均匀，既可以满足注塑或者压铸成型时的材料流动要求，避免出现缩痕、填充不足的成型缺陷，也能在保证壳体结构强度的前提下控制整体重量，适配手持类设备的轻量化使用需求。安装边界方面，圆柱外壳的外圆面可以直接适配配套设备的筒形安装腔，依靠外圆面的配合公差完成径向定位，轴向可以通过外壳端面的止口结构与设备壳体抵靠，不需要额外设计复杂的安装法兰，在小尺寸安装空间里的适配性更强，

　　轴伸端的直径与伸出长度匹配常规的联轴器或者直接卡接叶轮的尺寸要求，不需要做二次轴加工就能直接完成动力衔接。功能特性上，这种封闭圆柱壳体的结构能减少气流在腔体内部的紊流损耗，圆弧封边的端盖可以引导气流沿轴向顺畅进入叶轮区域，相比方形壳体的风阻更低，同功率输入下的风压输出效率更高，同时封闭结构也能避免外部杂物进入叶轮腔，降低运转时的卡滞风险。设计过程中优先考虑了装配的便捷性，整个部件可以拆分为端盖、壳体、轴系、叶轮四个主要模块，端盖与壳体采用止口配合加卡扣或者圆周点焊的方式固定，不需要复杂的连接结构，生产线装配时可以快速完成合装，后期维护拆解也只需要拆除端盖就能直接更换内部的叶轮或者轴承件，维护成本更低。针对高速运转的工况，

　　轴伸端的密封采用接触式密封槽设计，预留了密封件的安装位，可以有效阻挡外部的灰尘、水汽进入腔体内部，延长轴承的使用寿命，壳体的外圆面预留了防滑纹理的设计空间，在需要手持操作的场景下可以增加握持摩擦力，避免使用过程中出现滑脱问题。从尺寸匹配角度，整体径向尺寸控制在小直径区间，适配手持设备的握持直径要求，轴向长度根据轴伸长度做匹配，不会出现过长导致的设备重心偏移问题，轴伸的同轴度公差按照IT7级精度设计，保证高速回转时的轴端跳动量控制在允许范围内，避免出现叶轮擦碰壳体内壁的问题。
