油浸式三相电力变压器结构设计

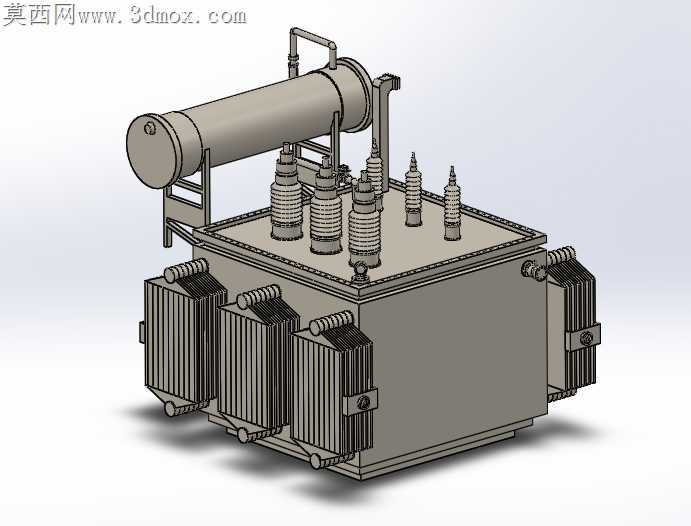

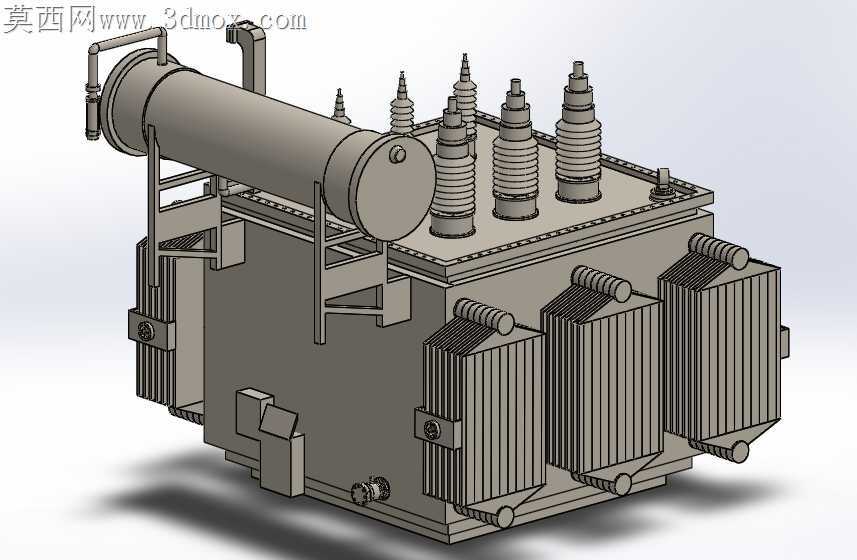

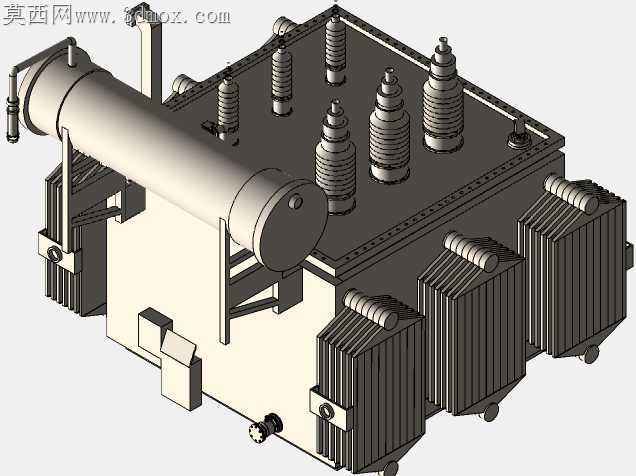

这款油浸式三相电力变压器，是输配电网络中承担电压转换、电能传输核心功能的关键电力设备，广泛应用于城乡电网配电、工业厂区供电、商业综合体供能、新能源场站并网等场景，能够将高压输电线路的高电压转换为终端用电设备适配的低压等级，保障电能传输过程中的损耗控制与终端用电的电压稳定性。从实际用途来看，该设备可覆盖10kV及以下电压等级的配电场景，适配三相交流供电系统的电压变换需求，既可以作为区域电网的末端配电核心设备，也可作为工业企业内部高压进线到车间低压供电的转换节点，满足不同负载场景下的持续稳定供电要求。在功能特性设计上，设备顶部设置的卧式储油柜，用于容纳变压器油因温度变化产生的体积胀缩量，避免油箱内部出现负压或油液溢出，同时减少油液与空气的接触面积，降低油质氧化受潮的概率；箱体侧面布置的多组片式散热器，通过增大散热面积加快变压器油的自然对流换热，及时带走铁芯与绕组运行过程中产生的热量，保障设备长期满负载运行时的温升控制在合理区间；顶部排布的高低压绝缘套管，实现了带电引出线与接地油箱之间的可靠绝缘，同时承担引出线的固定支撑作用，不同高度与直径的套管分别对应高压侧与低压侧的接线需求，避免接线过程中出现绝缘距离不足的问题。从设计思路来看，整体采用全密封焊接式油箱结构，箱体采用钢板弯折焊接成型，兼顾结构强度与密封性能，既可以承受内部油液的静压力与运行过程中的短时压力波动，也能杜绝外部潮气、杂质进入油箱内部影响绝缘性能；顶部设置的起吊吊环，适配设备整体吊装转运的施工需求，侧面的散热器采用法兰连接结构，便于后期运维过程中的检修与部件更换；油箱底部的支撑脚结构，匹配现场混凝土基础的安装固定要求，预留的固定孔位可适配常规配电变压器的安装尺寸规范，无需额外定制安装支架即可完成现场部署。在外形尺寸与安装边界上，该模型严格遵循常规10kV级油浸式三相变压器的尺寸比例，整体长宽高比例适配户外台架安装、室内配电室安装的空间要求，设备侧面突出的散热器与顶部突出的储油柜、套管均做了尺寸边界的精准还原，在现场安装规划时，可依据模型尺寸预留足够的带电安全距离与运维操作空间，高压侧接线端与低压侧接线端的排布位置符合常规接线作业的操作习惯，侧面散热器的突出距离也预留了自然通风散热的空间间隙，避免安装后因周边遮挡影响散热效率。整体结构完整还原了油浸式三相变压器的核心组成部件，各部件的连接关系、位置排布均符合实际产品的设计规范，可用于电力施工方案的可视化展示、配电设备安装的布局模拟、电力相关专业的教学演示等场景。
