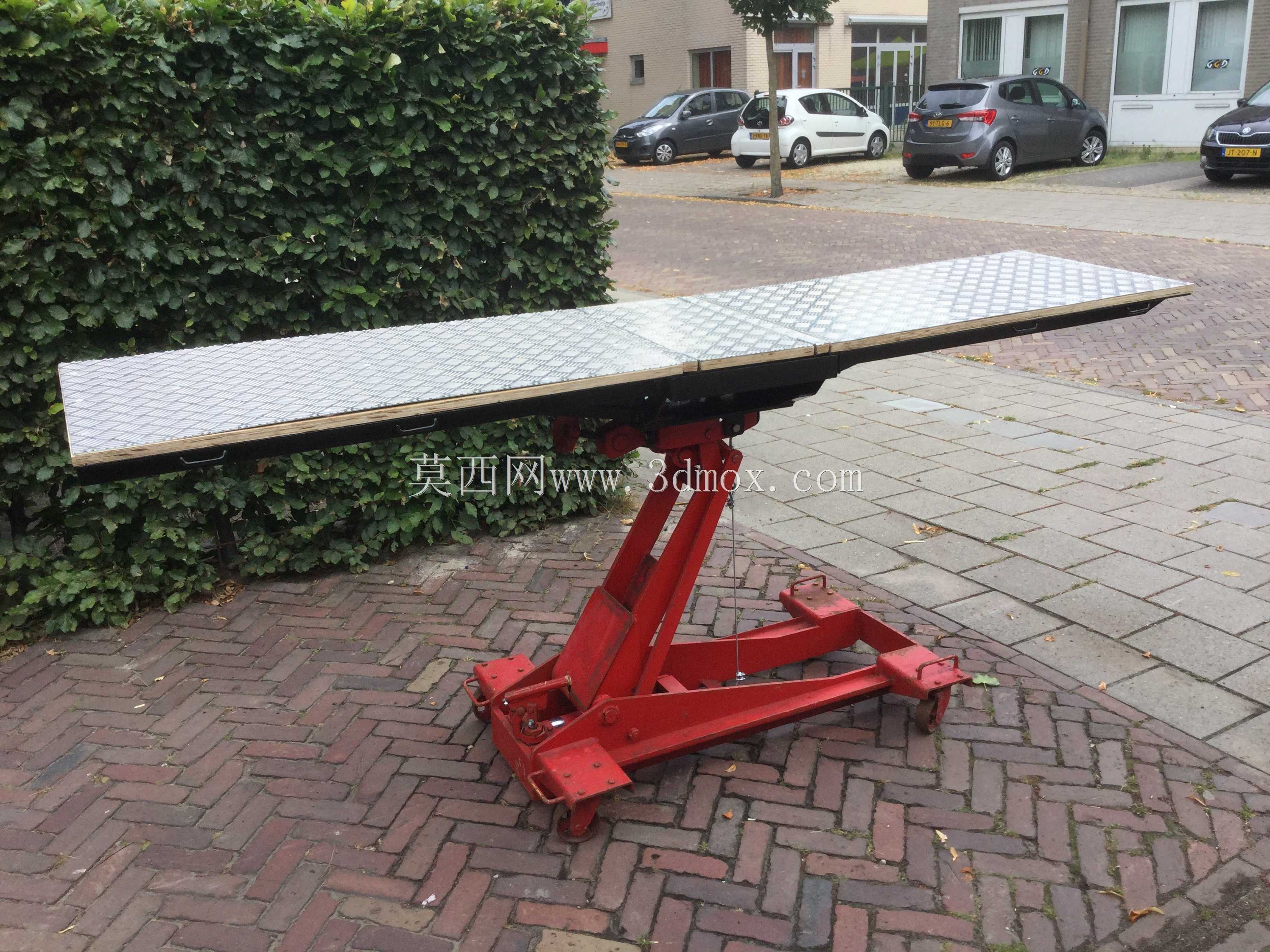

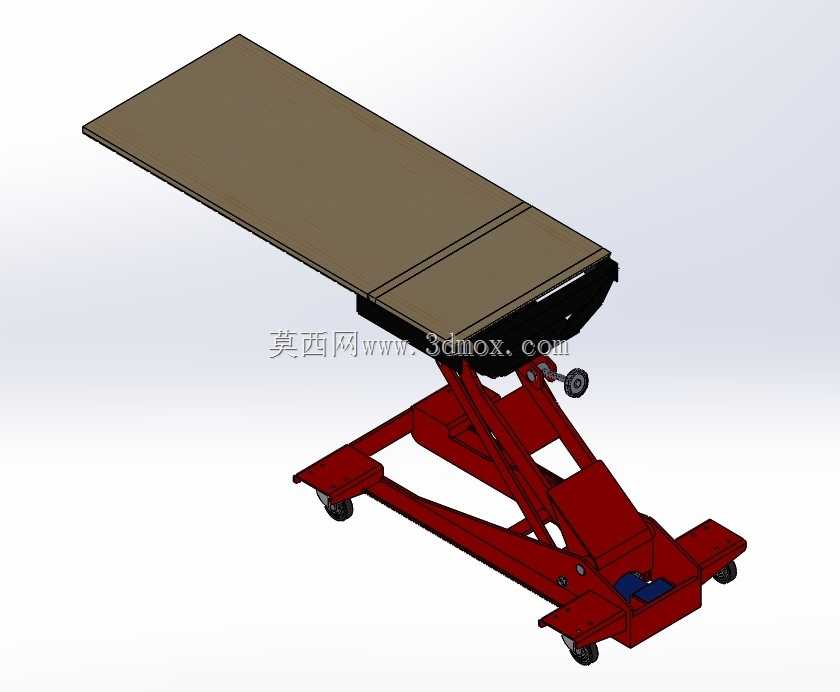

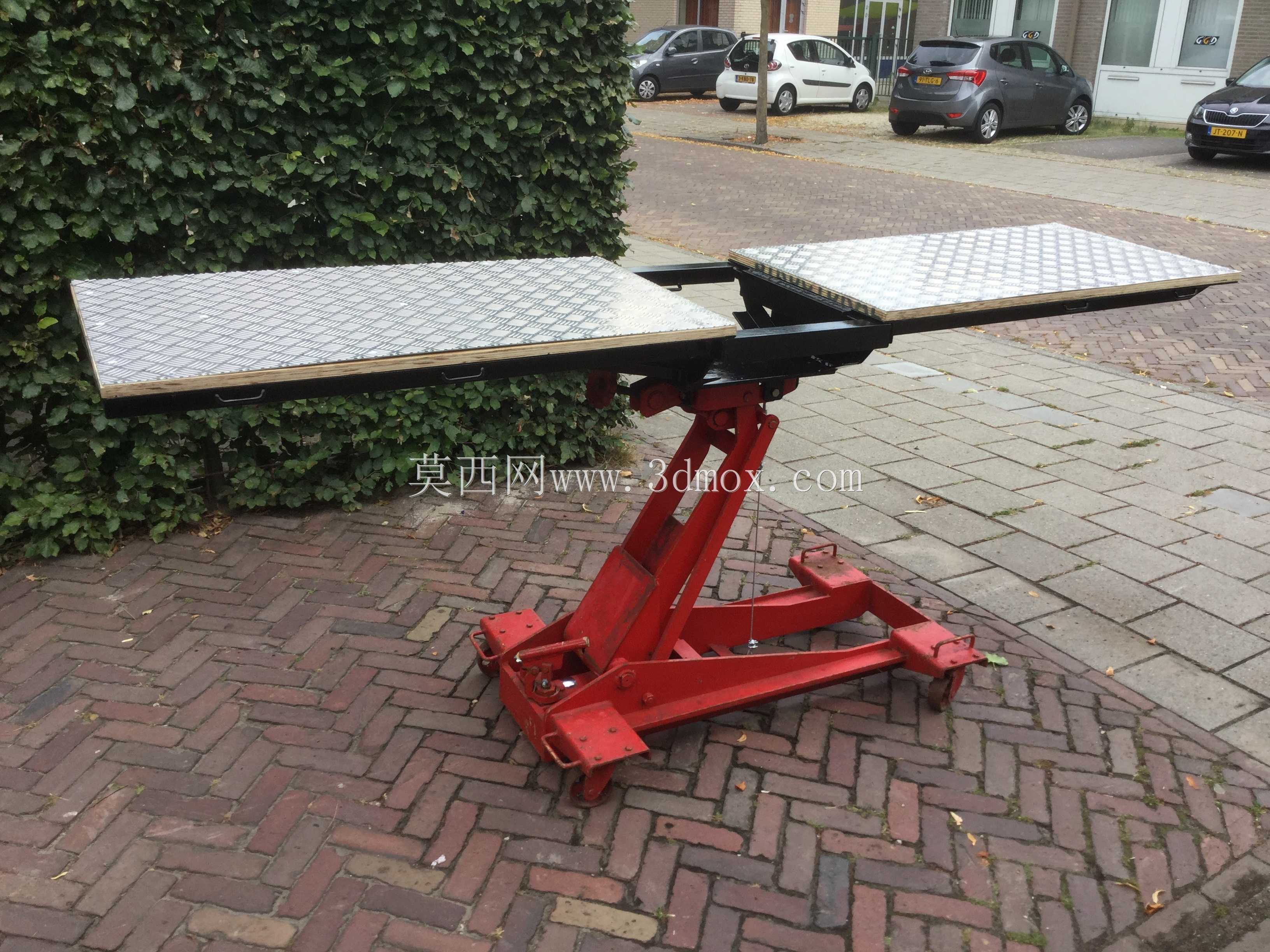

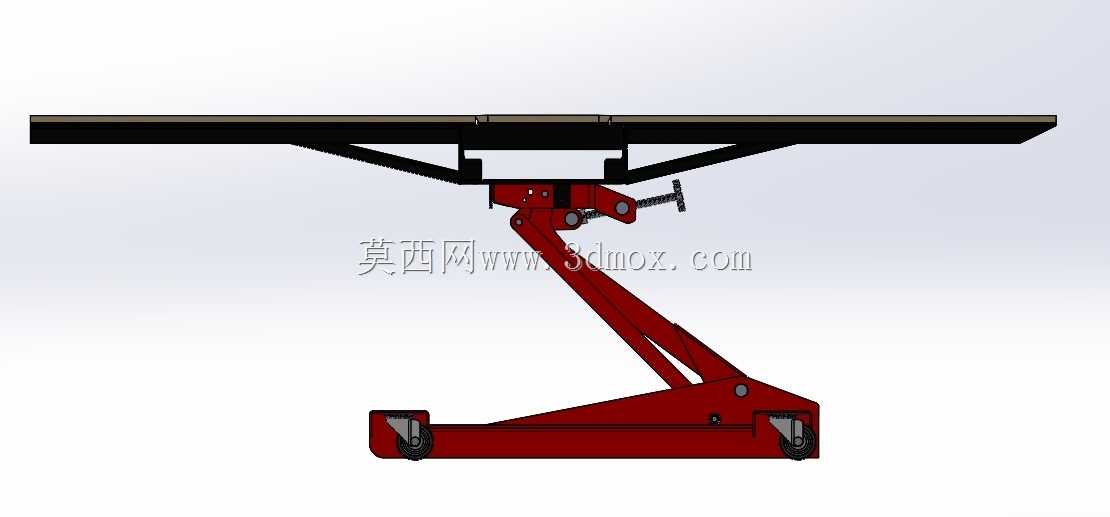

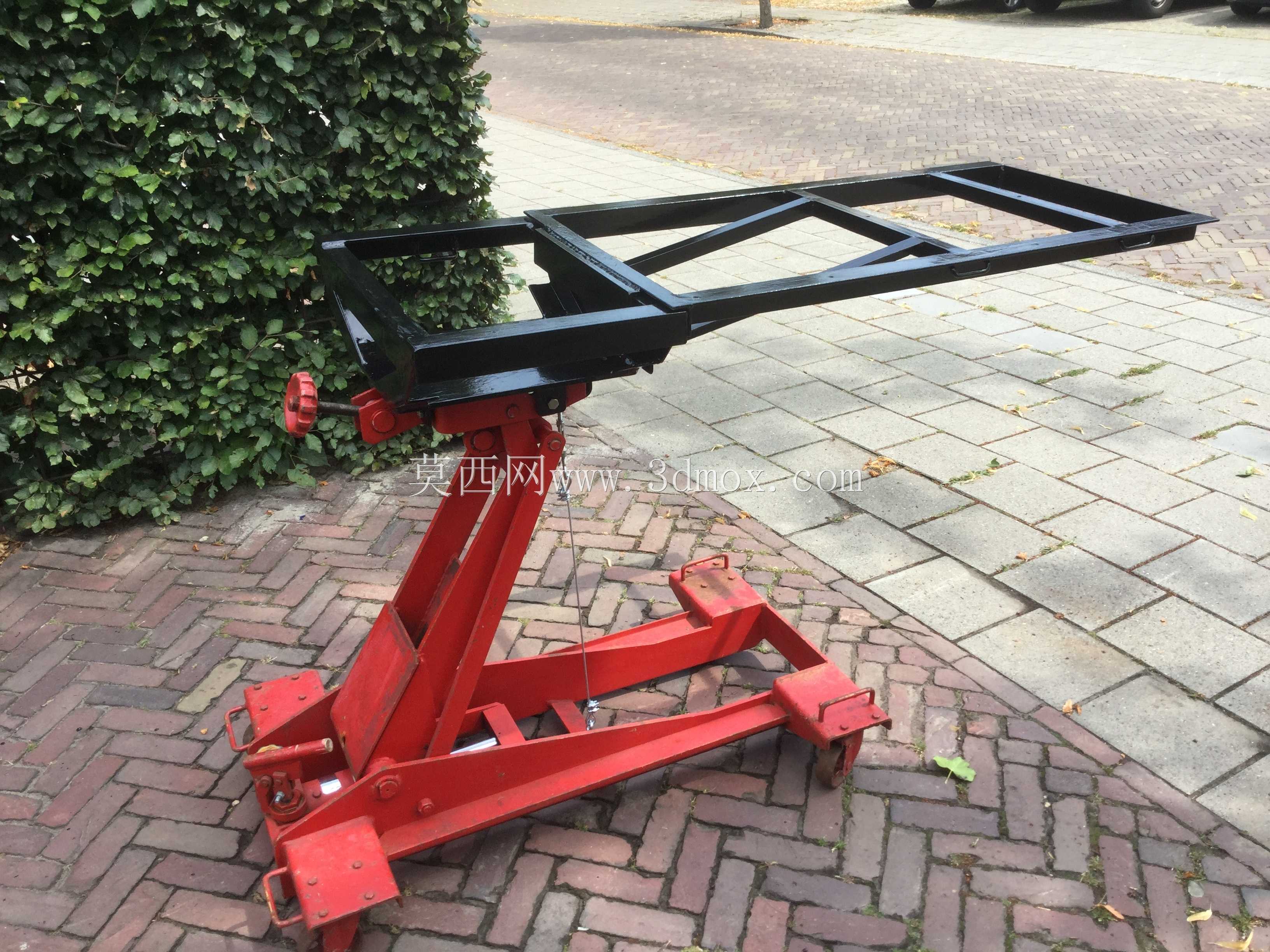

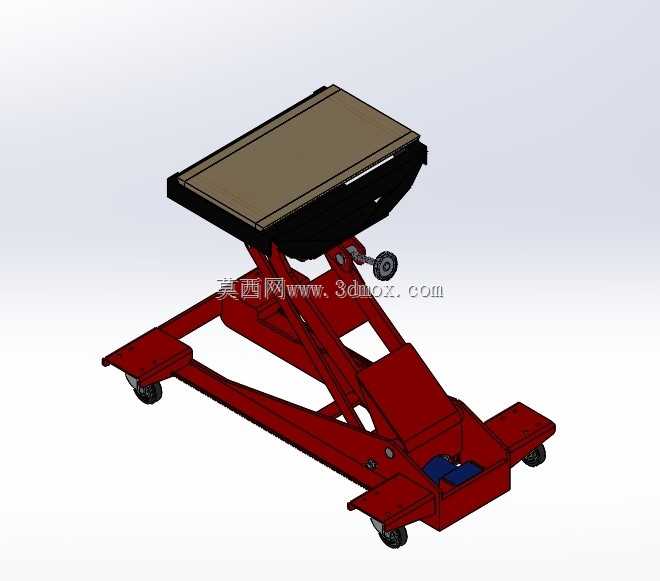

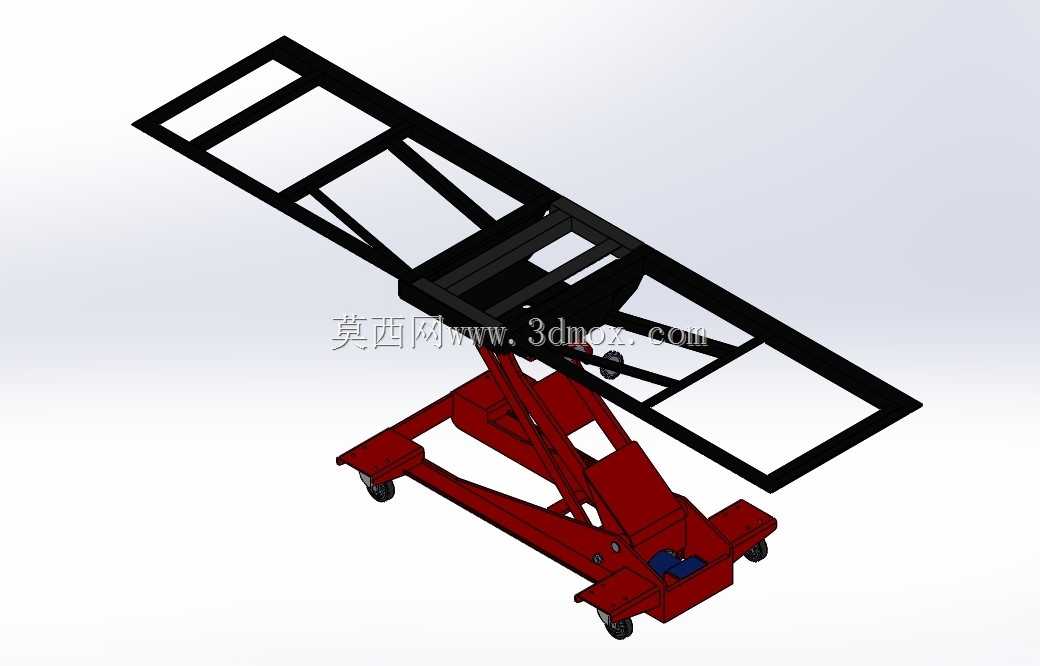

手动液压卡车齿轮箱千斤顶改装摩托车升降台

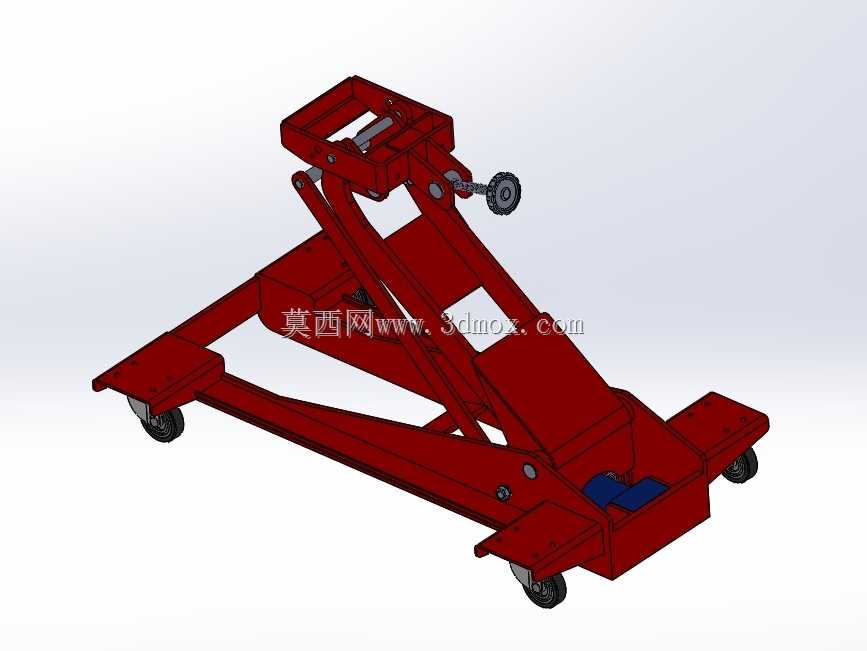

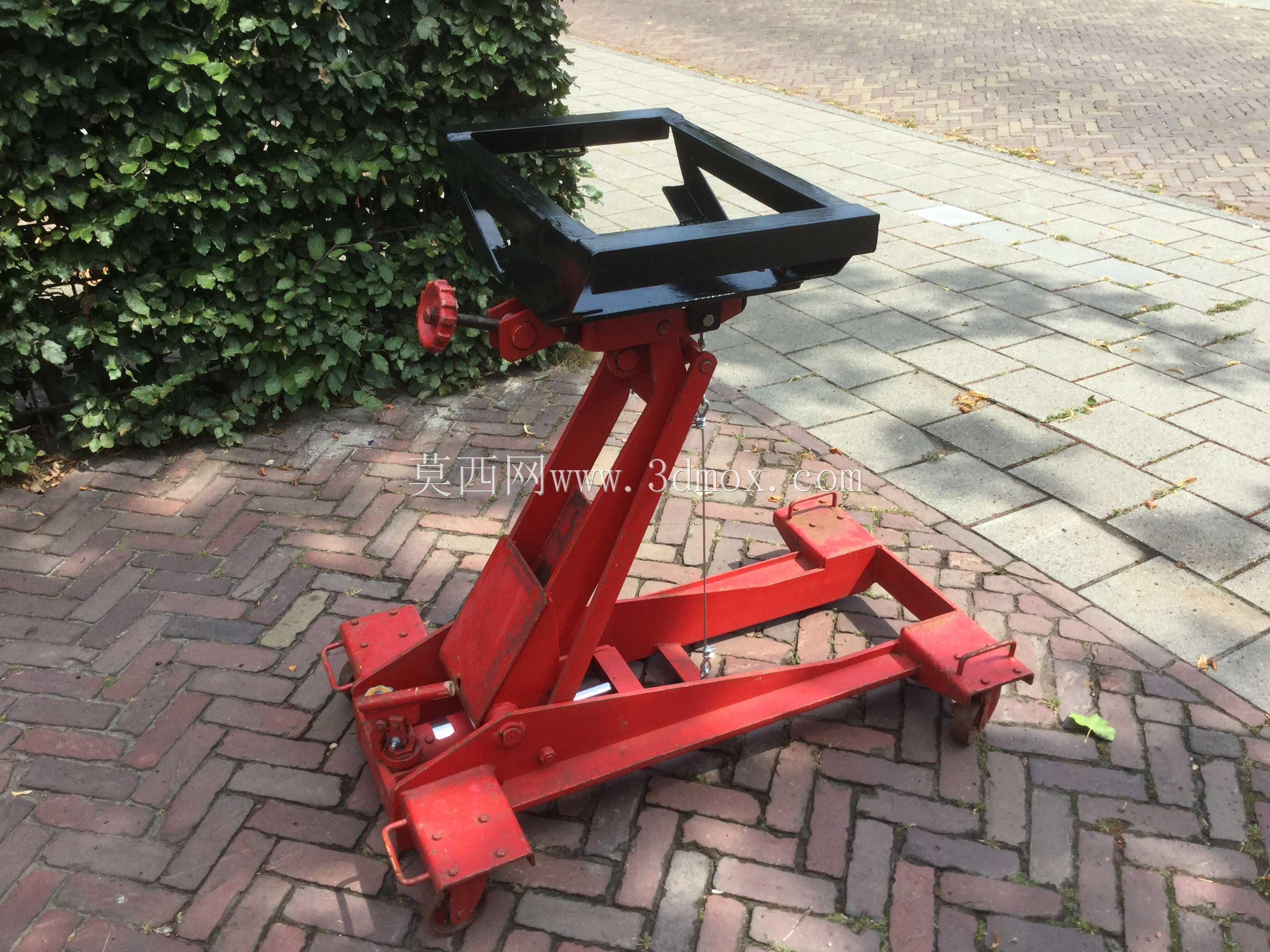

当初拆这个二手Van Leeuwen手动液压卡车齿轮箱千斤顶的时候，底座边缘还留着之前车间使用蹭到的焊渣毛刺，摇臂铰接位置的轴套因为常年承重有轻微的旷量，我最先处理的就是这些影响改装精度的细节，没急着搭升降台面的结构。

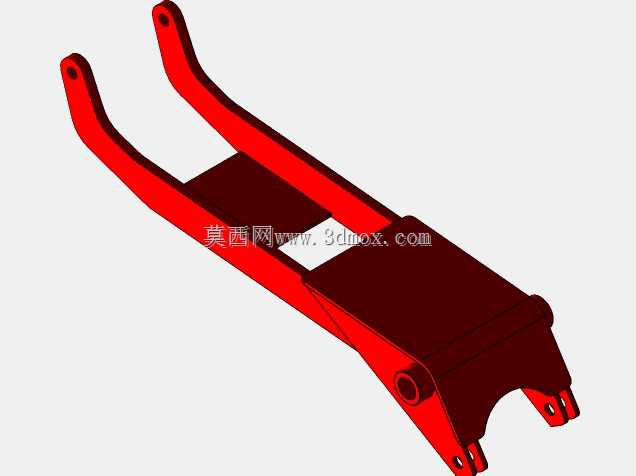

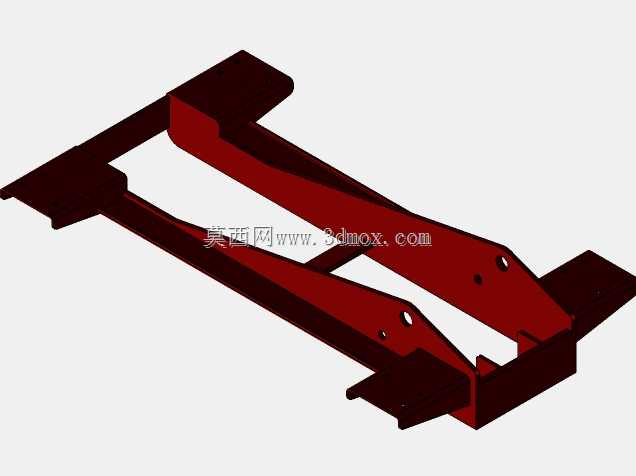

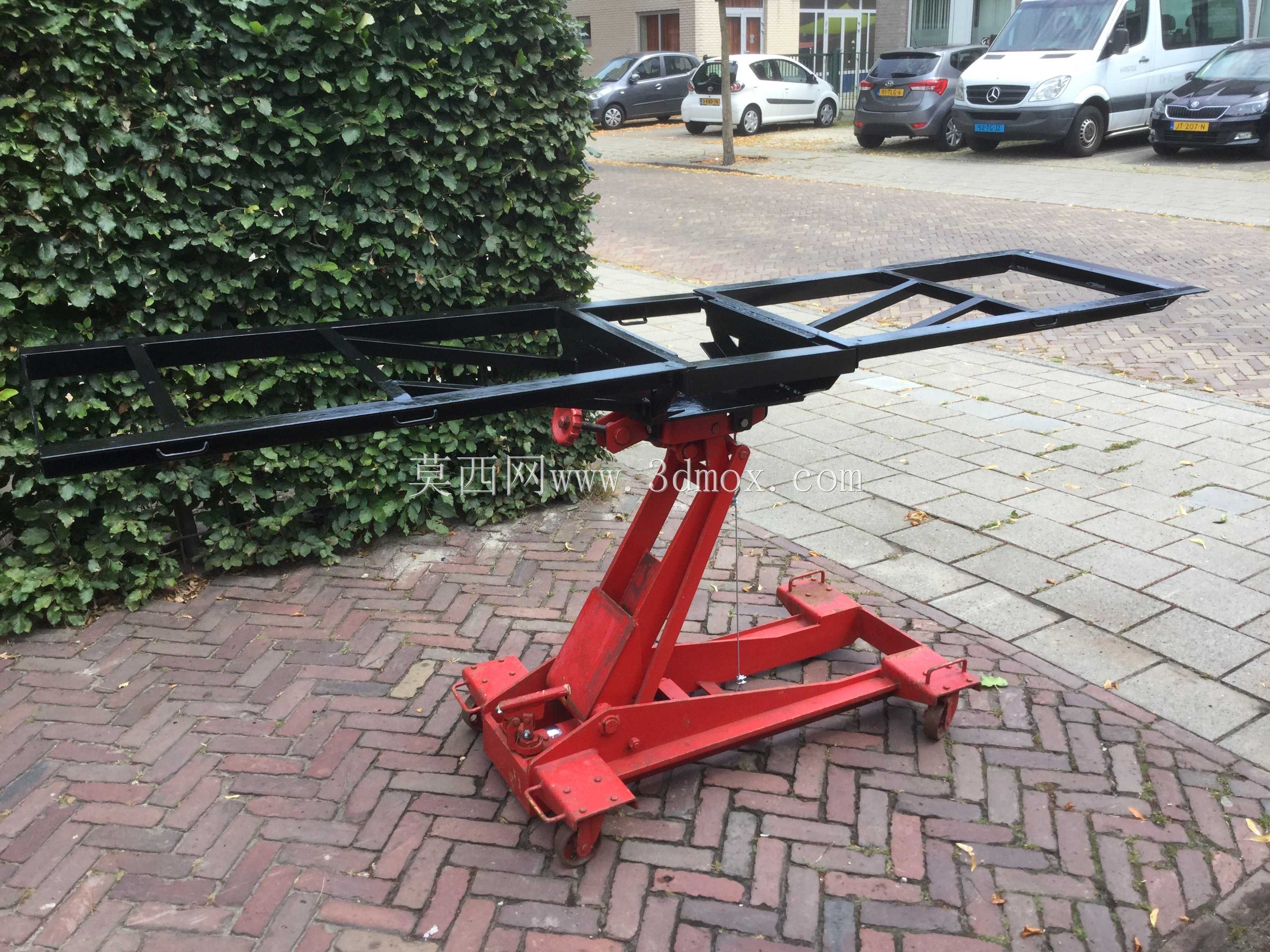

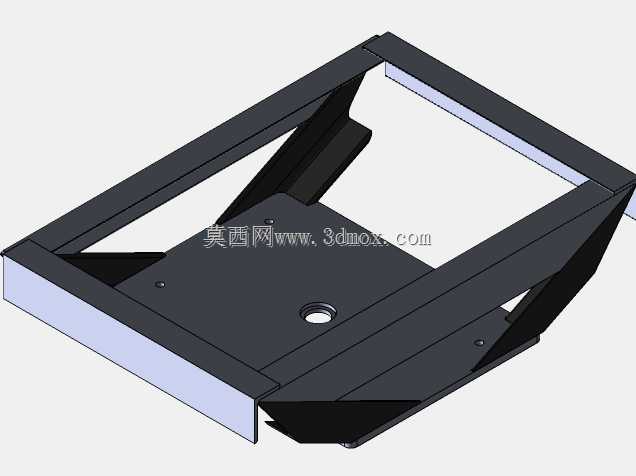

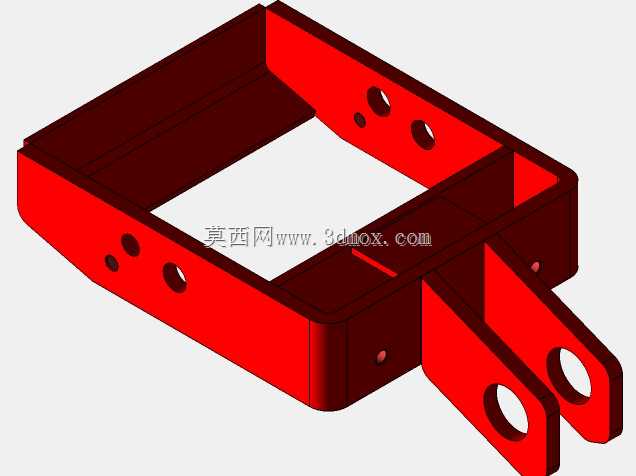

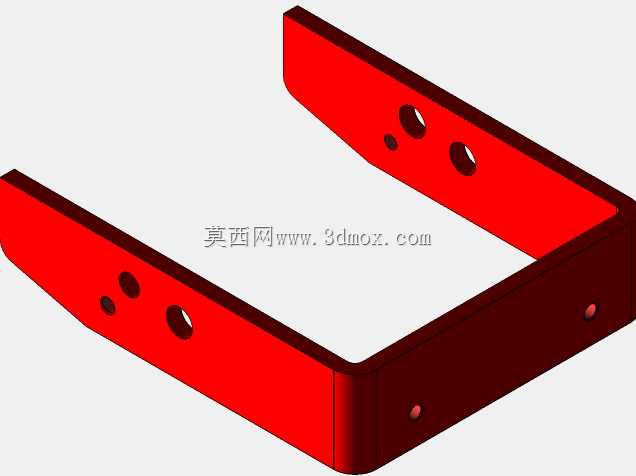

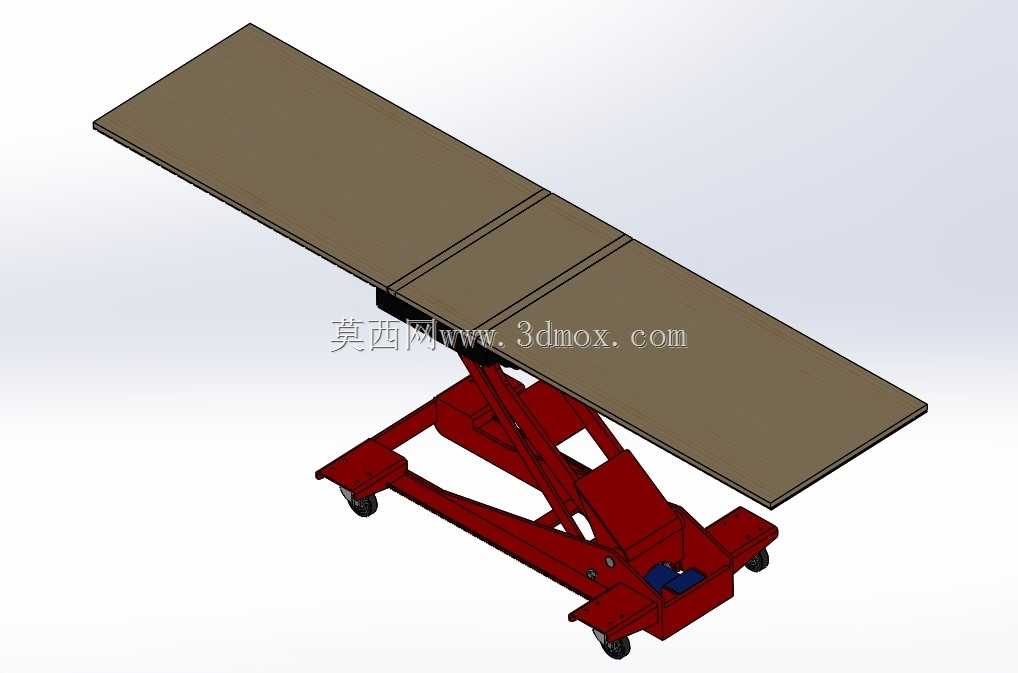

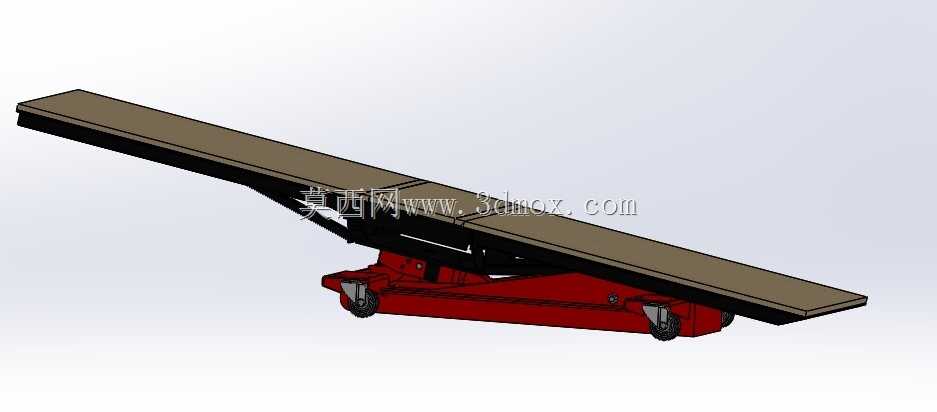

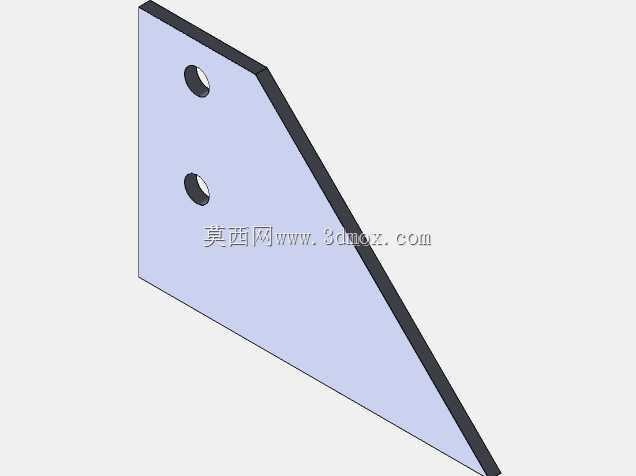

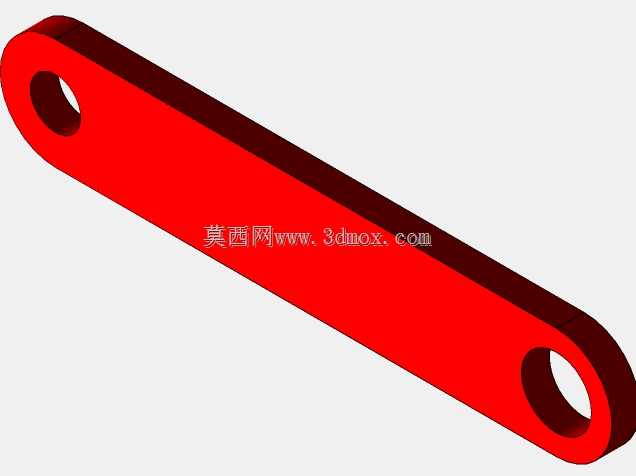

适配摩托车承重的需求做结构取舍的时候，我特意把原千斤顶的举升臂受力角度重新核算过，原设备是给1500kg的卡车齿轮箱做举升用的，举升行程的前段发力太猛，直接装上台面的话，摩托车架上去刚起升的时候会有明显的晃动感，我把铰接点的安装位置往底座方向挪了12mm，还在摇臂和台面的连接位置加了两组加强筋，避免长期单侧承重的时候台面出现形变。

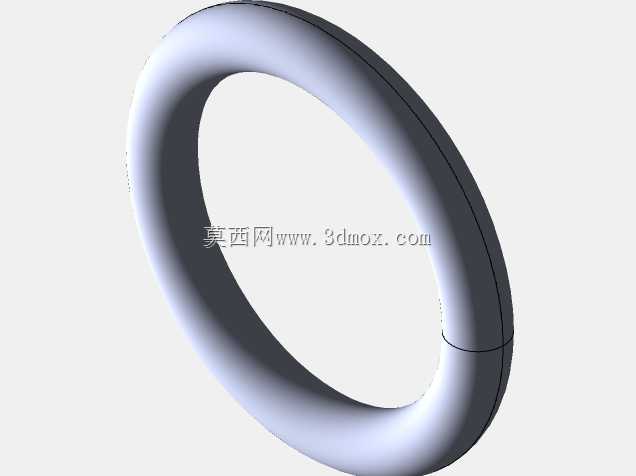

跨软件转档的时候出过一次小问题，原千斤顶的液压小阀芯零件在转格式的时候丢了密封槽的倒角特征，我对着实物测量了三次才把0.8mm的密封槽倒角补全，要是漏了这个细节，后续做装配干涉检查的时候根本发现不了，实际加工出来装密封圈的时候就会被锐边割破，直接导致液压泄压。

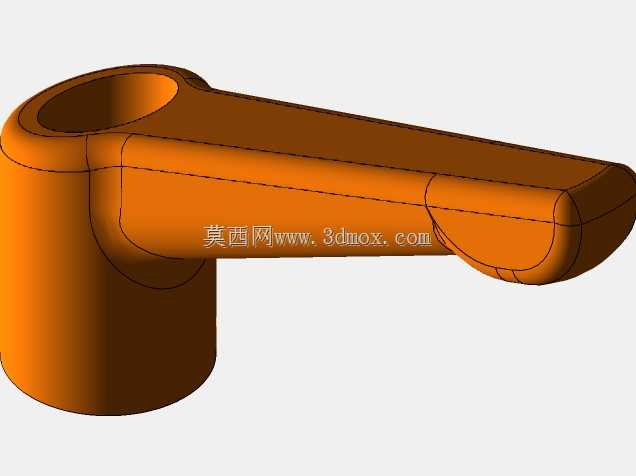

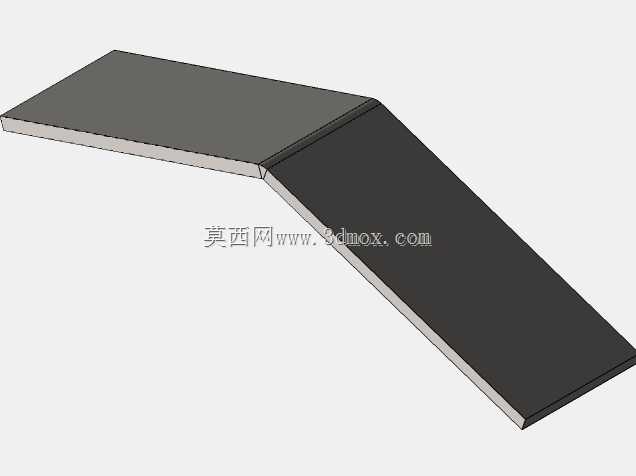

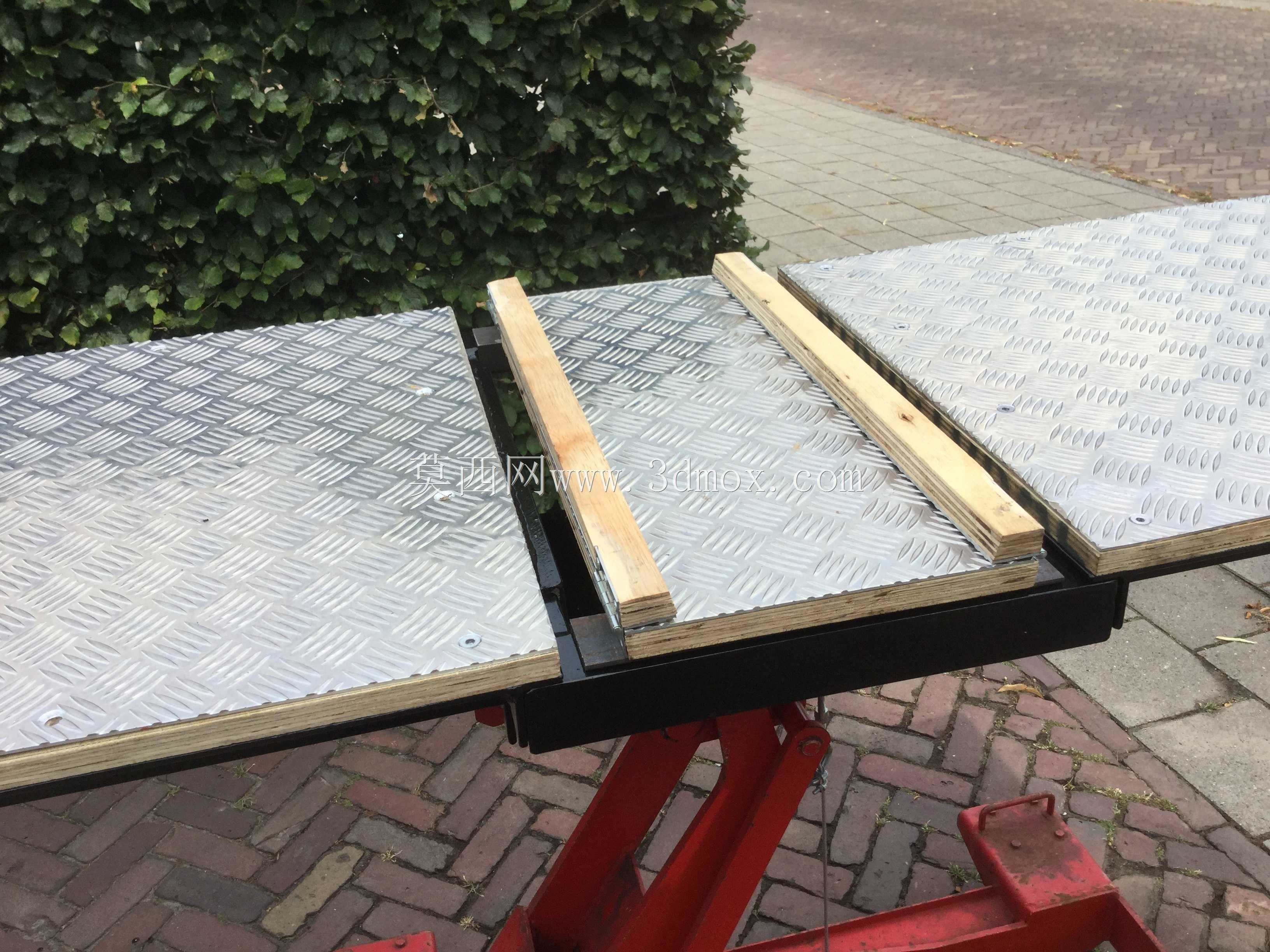

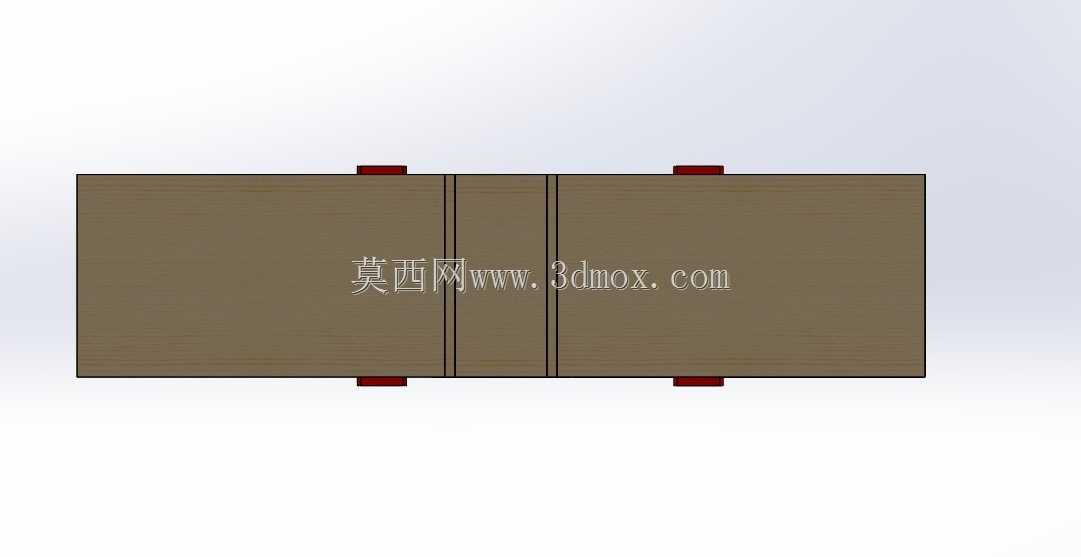

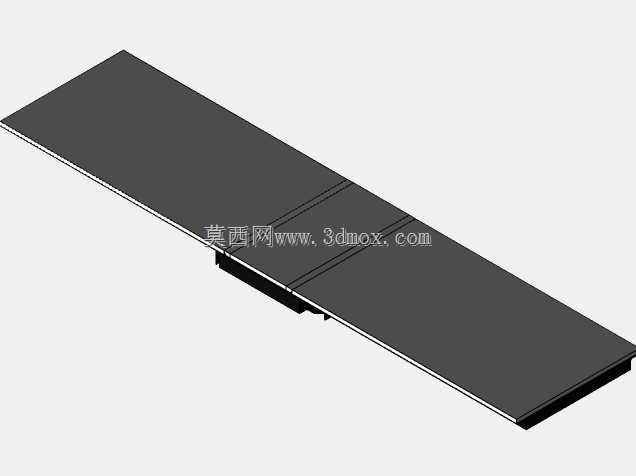

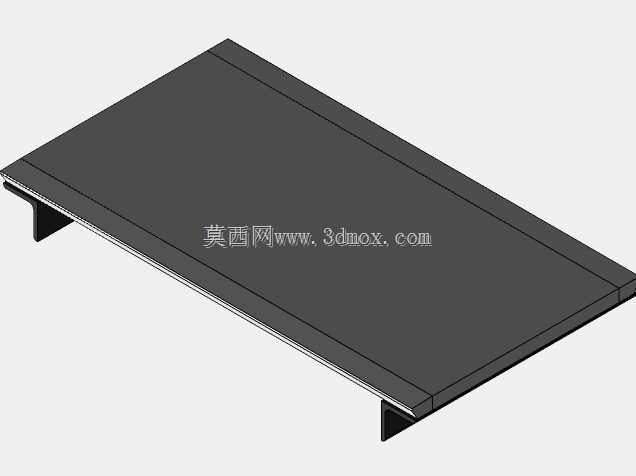

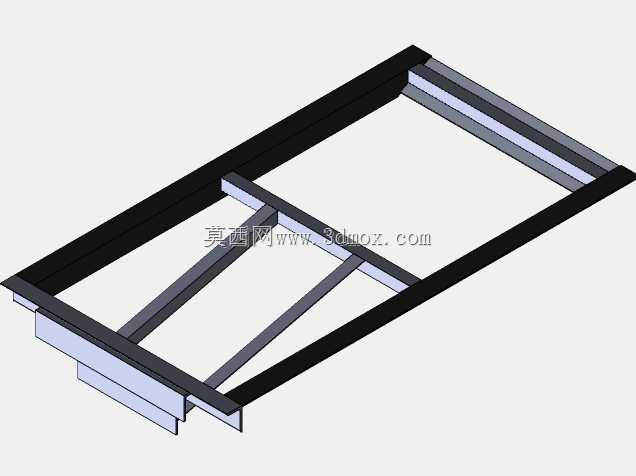

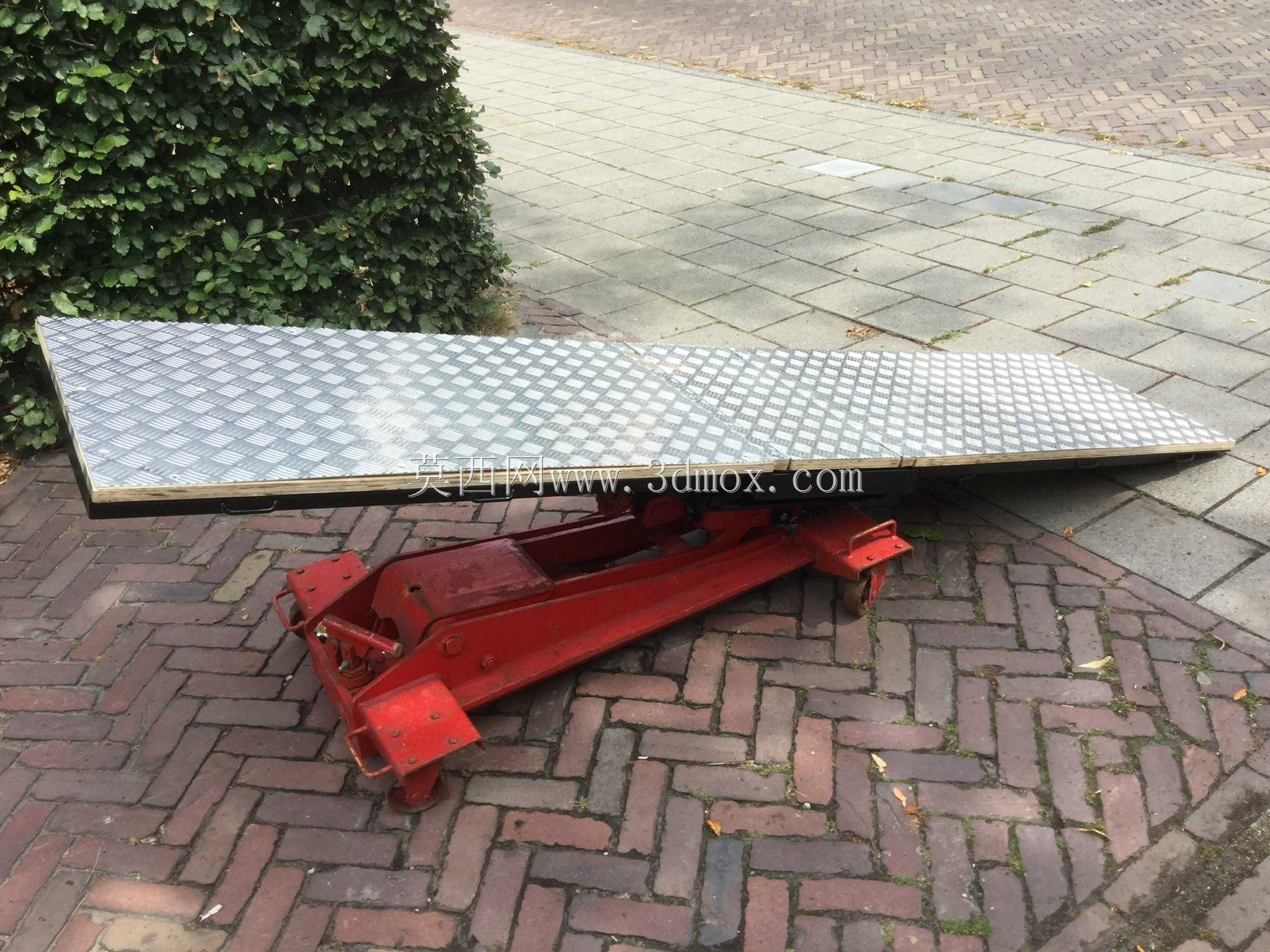

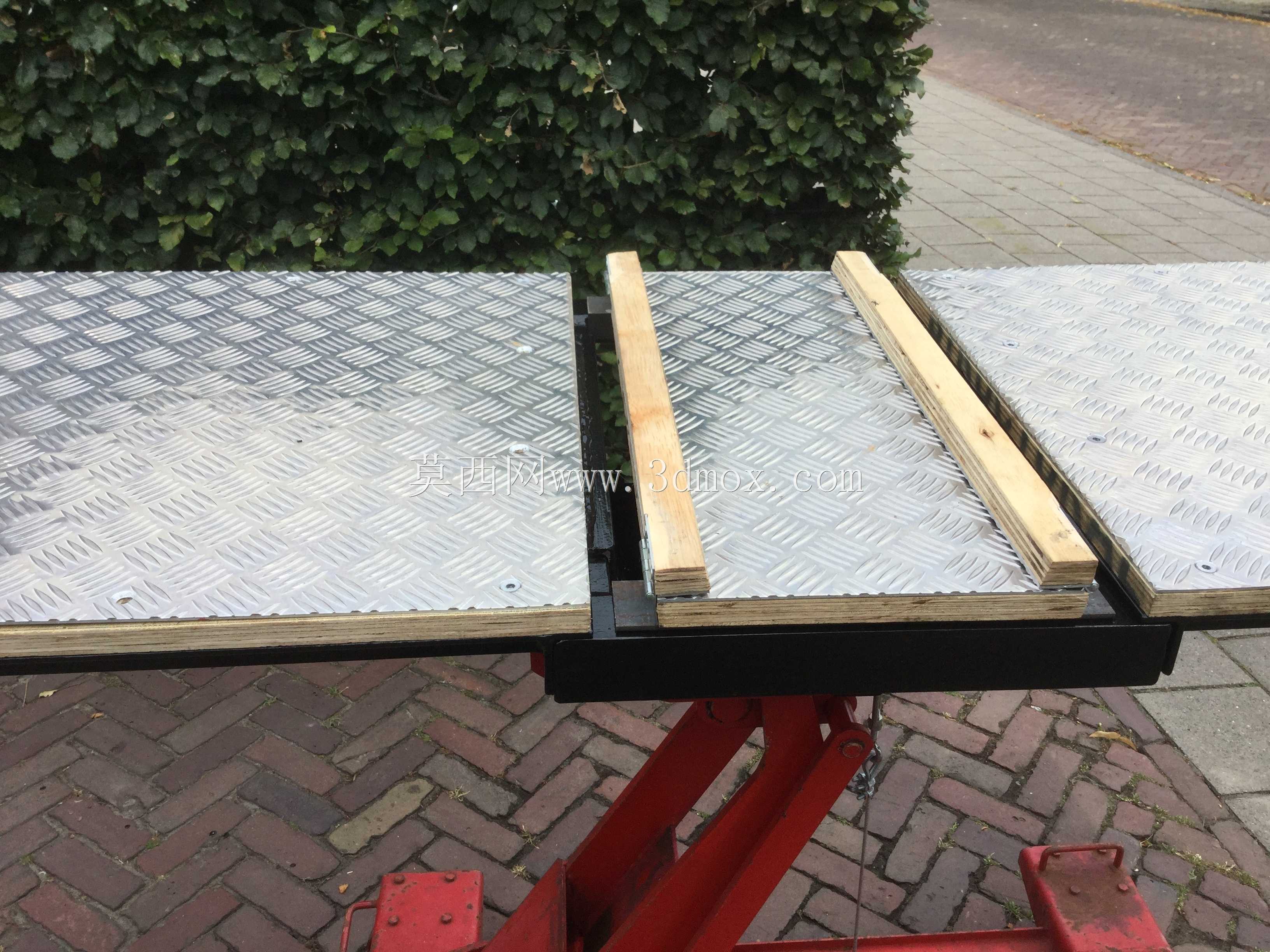

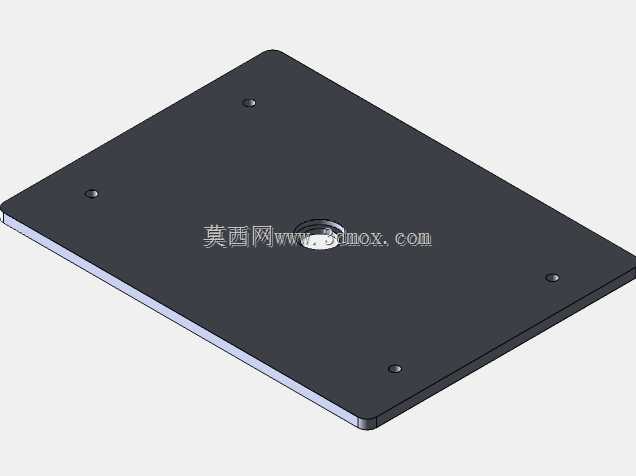

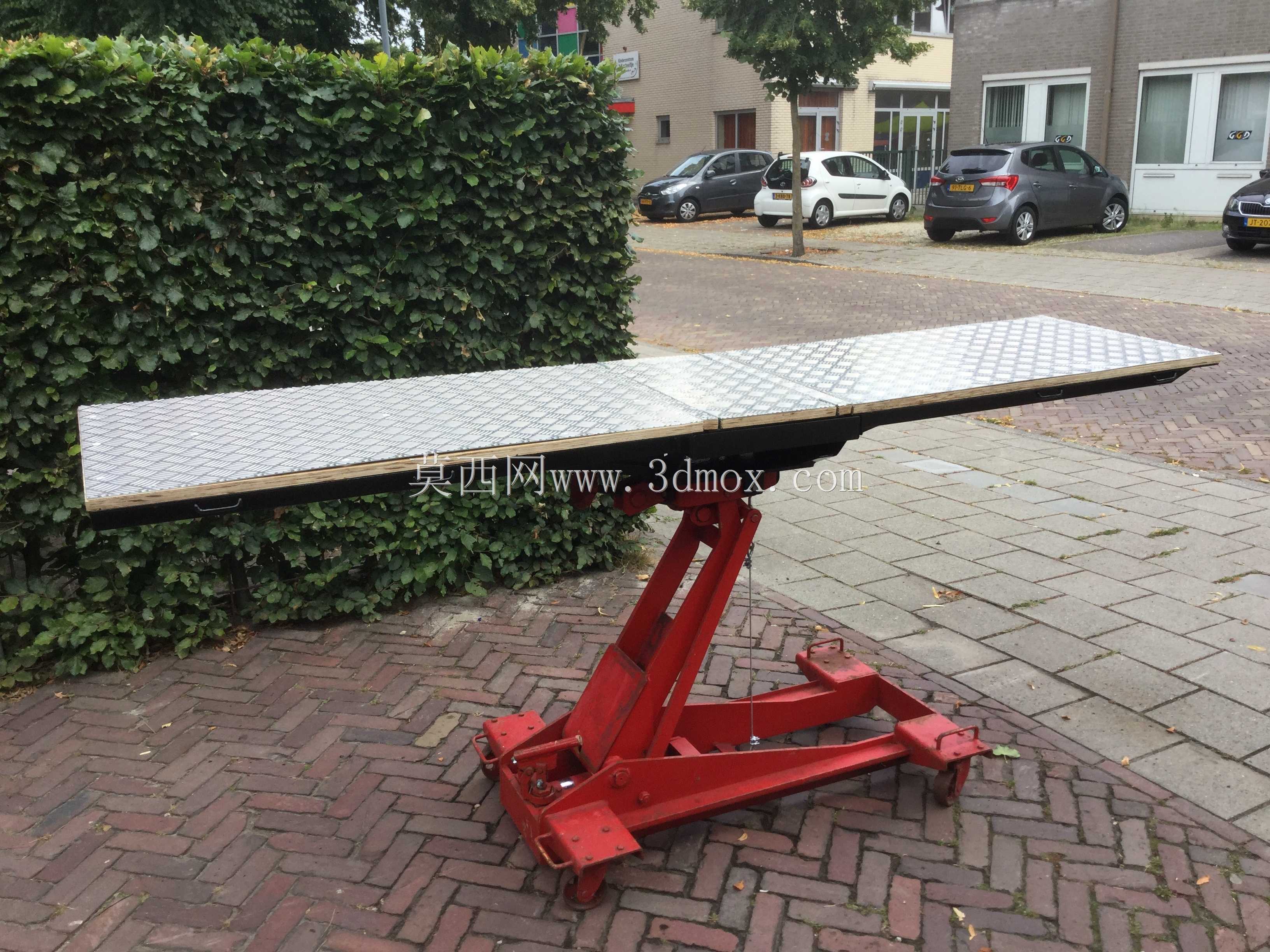

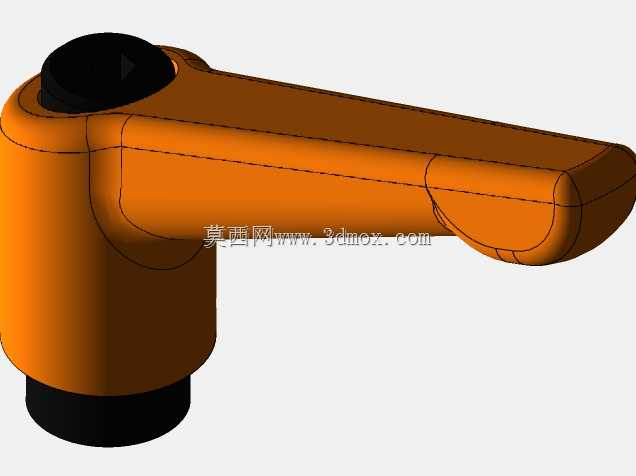

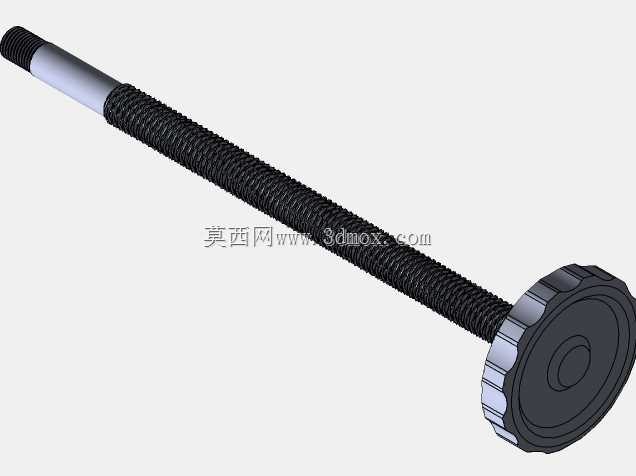

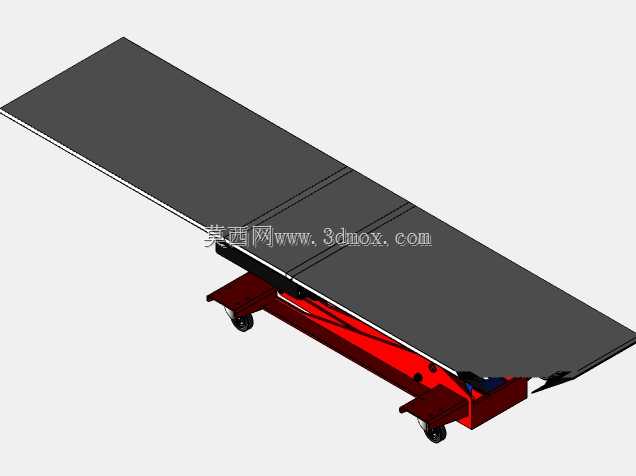

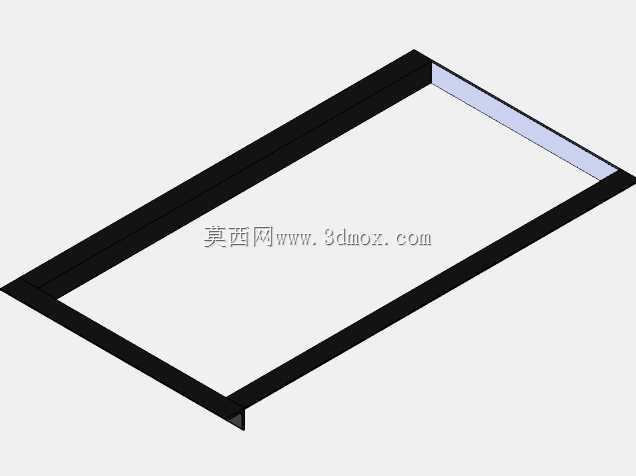

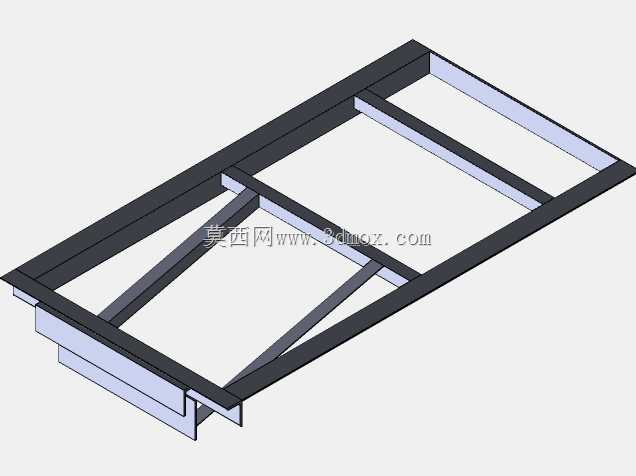

台面我选的是和原千斤顶底座同厚度的冷轧钢板，没做多余的镂空减重，毕竟摩托车停上去的时候有时候会偏载，要是台面刚度不够，用久了中间下凹，举升的时候车辆容易侧滑。摇把的位置我也做了微调，原设备的摇把是站在卡车侧边操作的长度，改装成摩托车升降台之后，摇把太长容易碰到摩托车的排气或者脚踏，我截短了80mm，还在握把位置加了防滑的滚花，操作的时候不用刻意侧身躲部件。

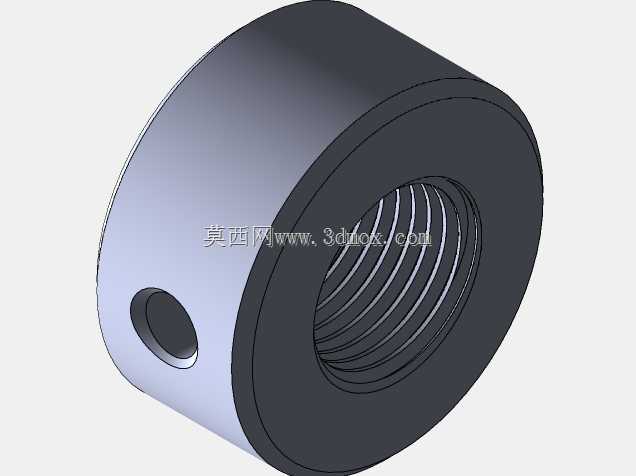

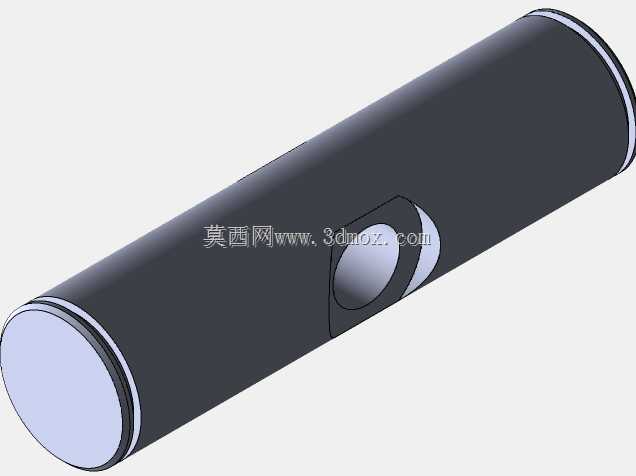

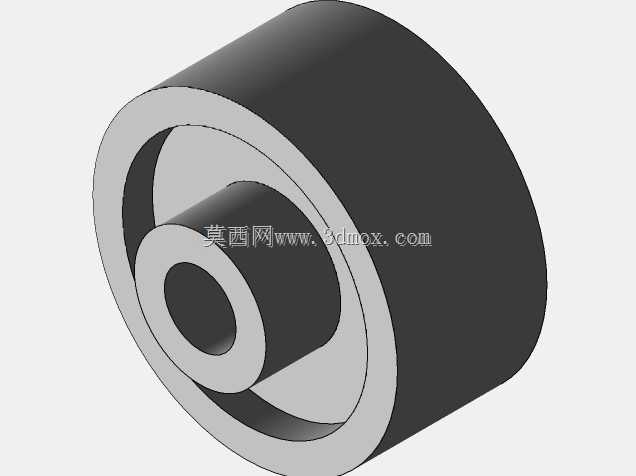

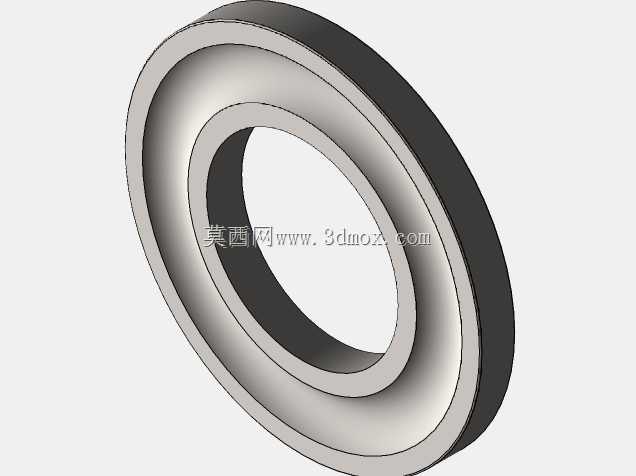

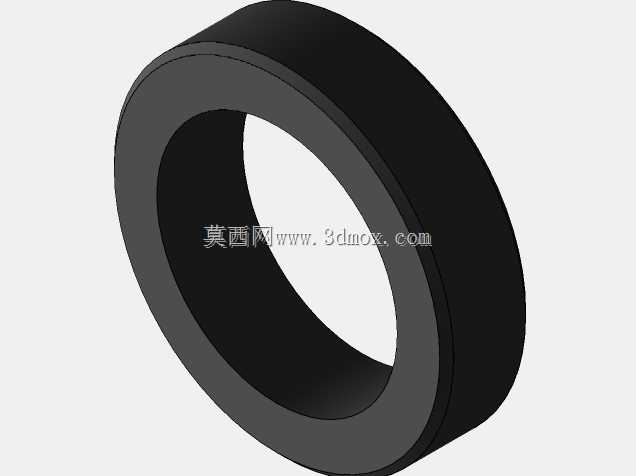

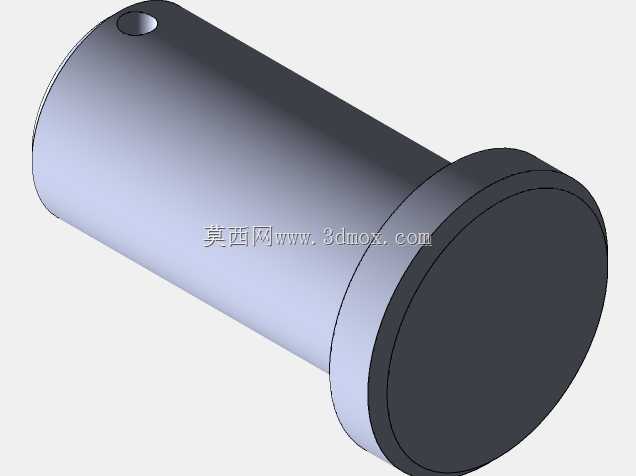

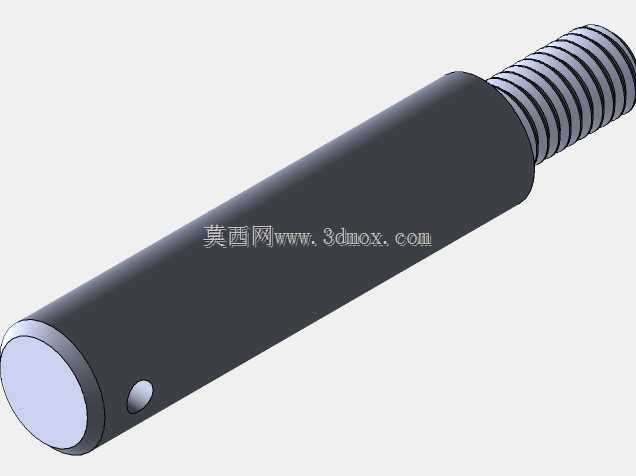

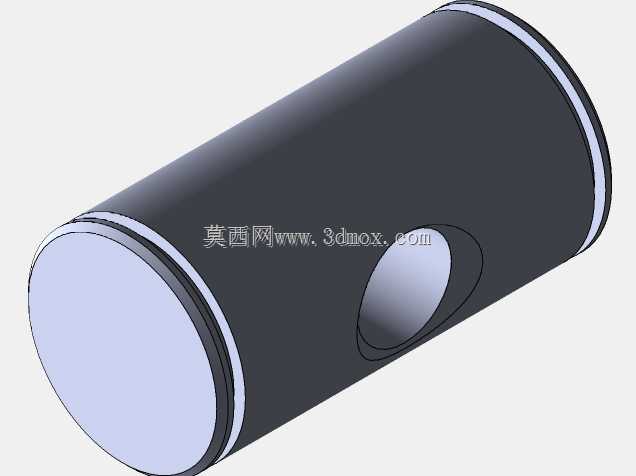

装配公差我卡的是0.1mm的铰接间隙，之前做实训作业的时候吃过间隙太大的亏，举升的时候晃动感明显，锁止结构卡不住，这次特意给每个铰接轴都配了对应的耐磨铜套，锁止棘爪的齿形我也重新修过，咬合的时候能卡进三个齿，就算液压系统出现轻微泄压，棘爪也能牢牢卡住举升臂，不会出现溜降的危险。

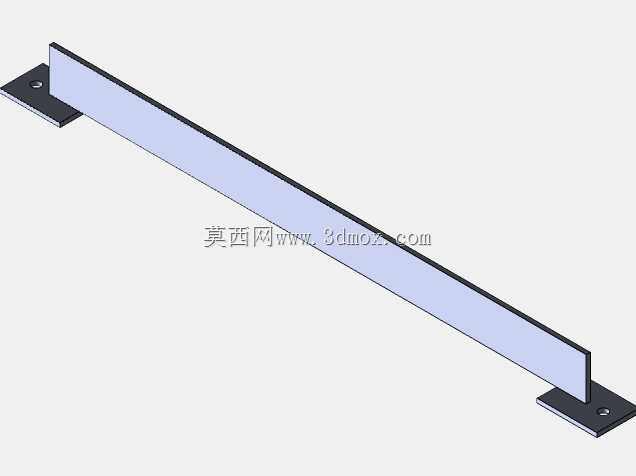

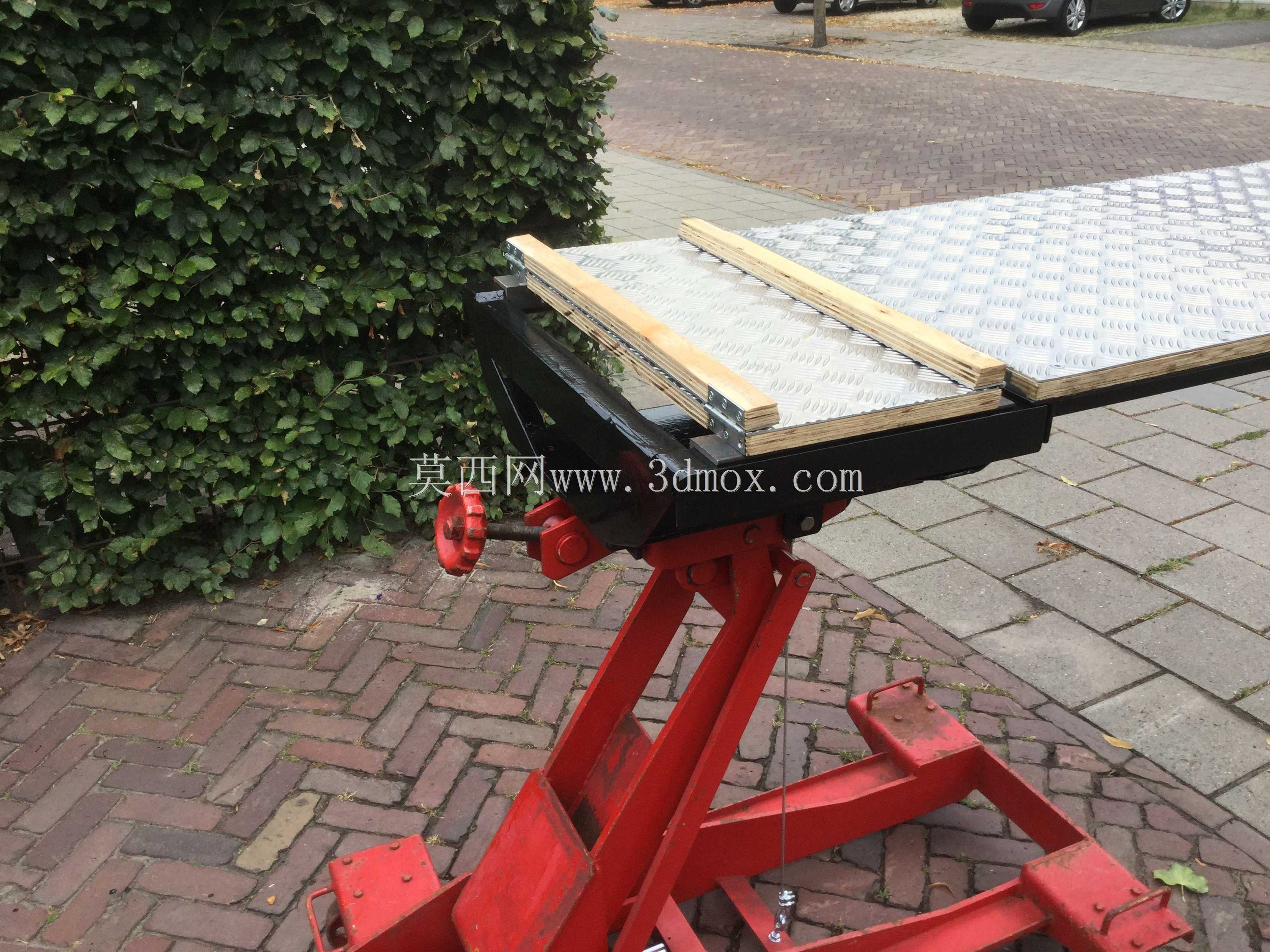

整个改装没改原千斤顶的液压核心结构，只是在原有基础上做适配性的结构优化，毕竟原厂的液压密封件都是经过多年工况验证的，乱改油缸参数反而容易出故障。台面的边缘我特意留了四个绑带安装孔，平时固定摩托车车轮的时候不用额外找位置挂钩，举升起来做保养或者维修的时候，绑带一拉就能把车固定稳，不用担心侧翻。
