矿井烘干作业成套设备结构设计

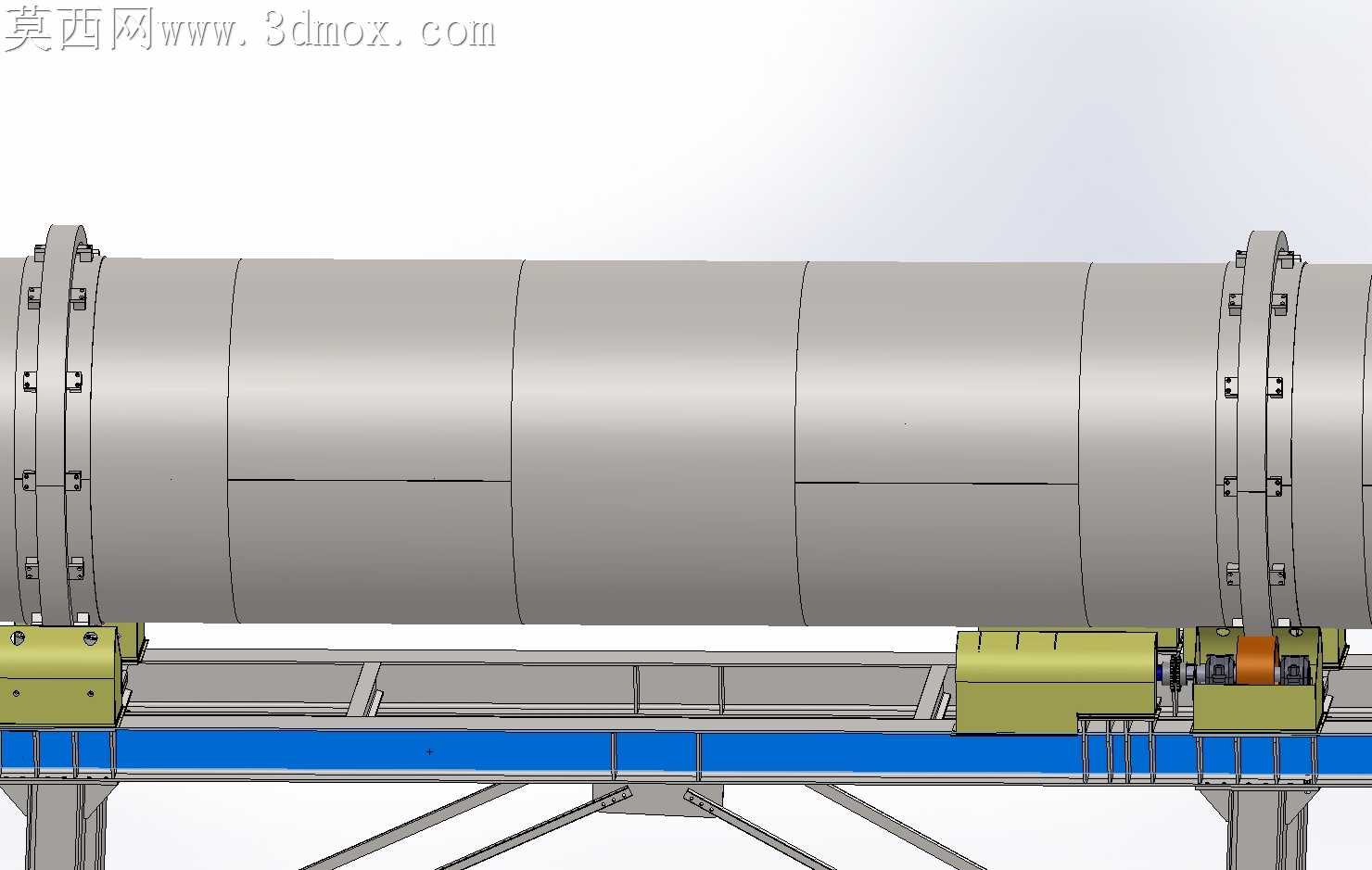

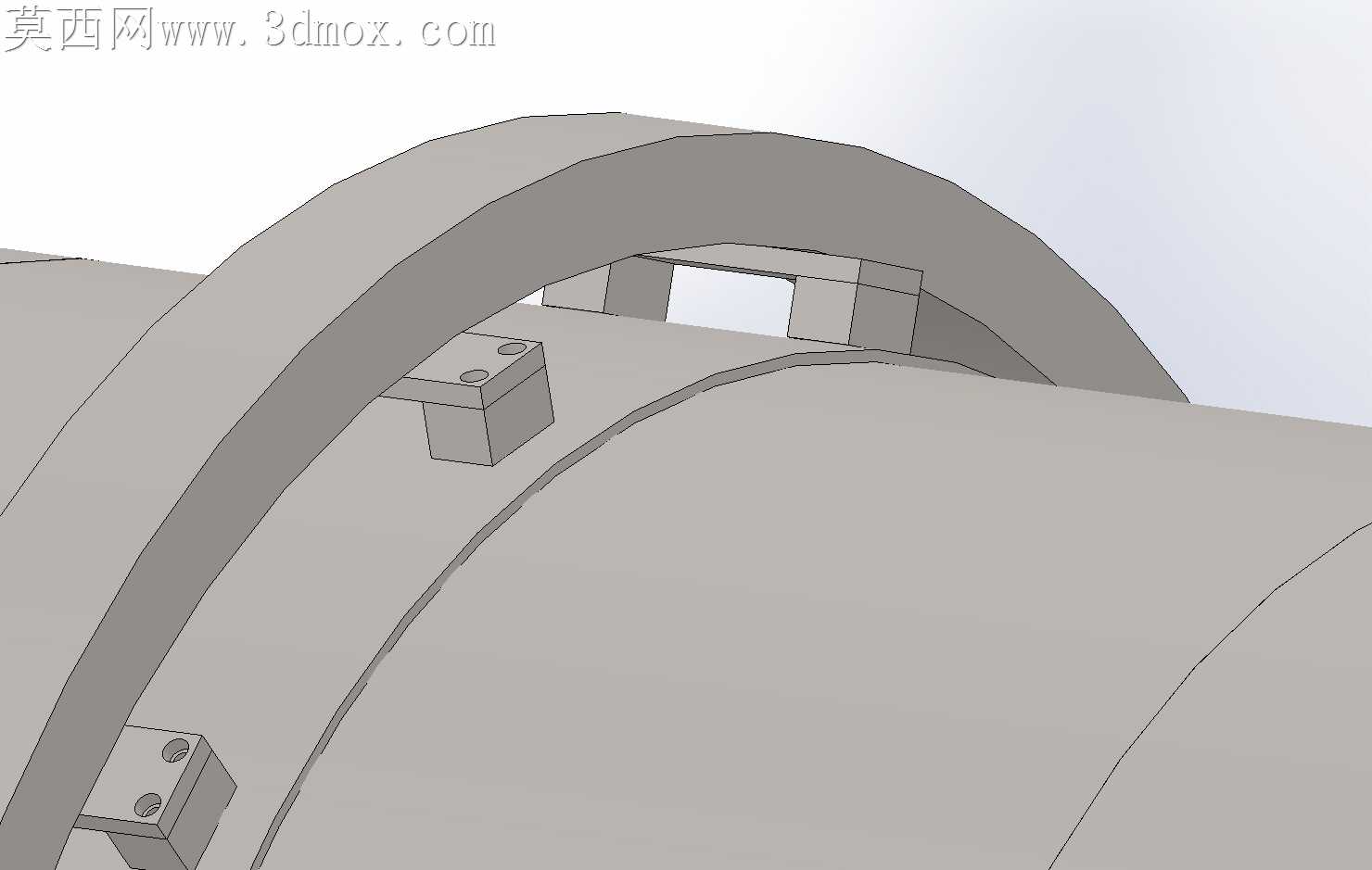

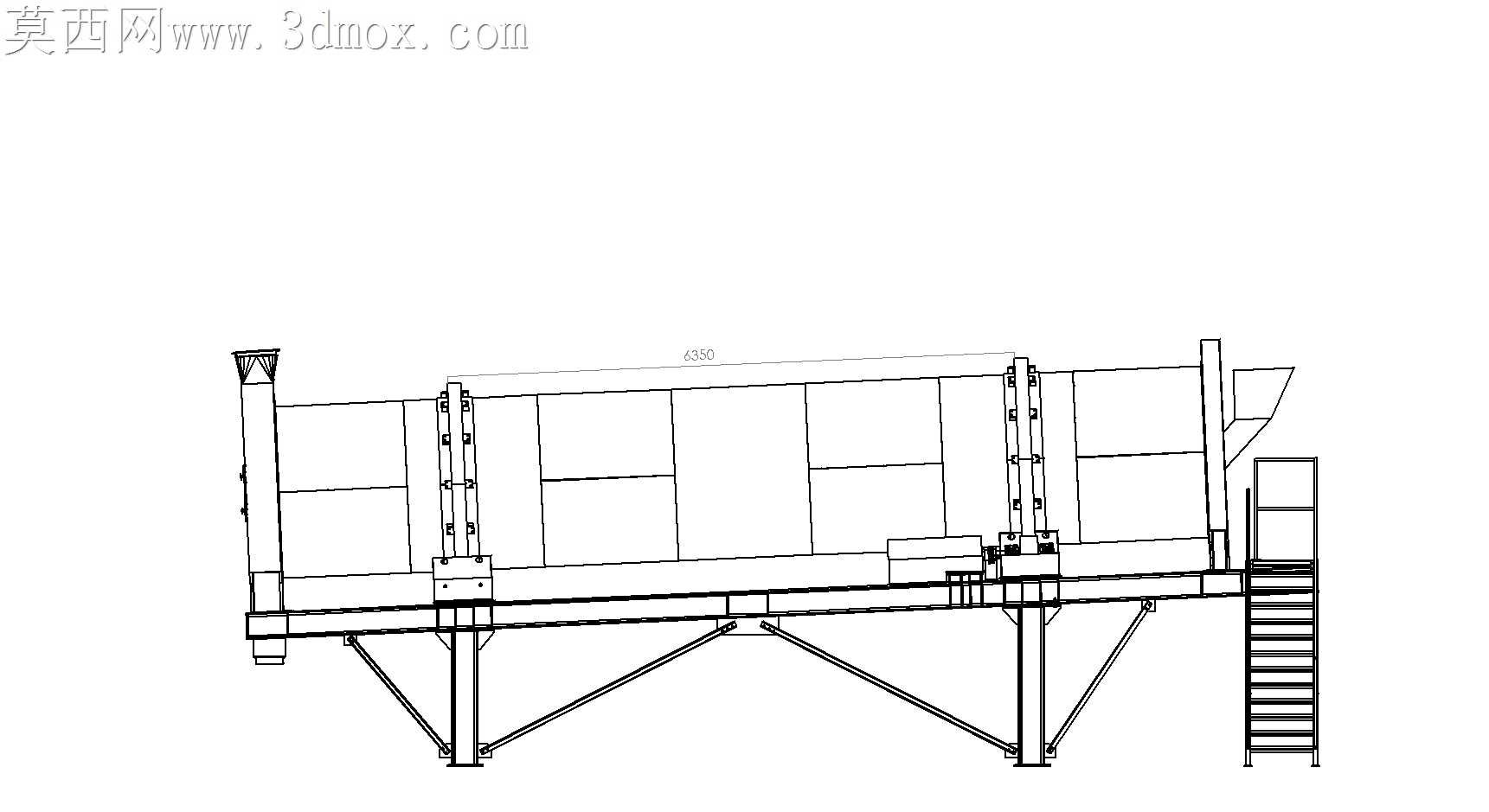

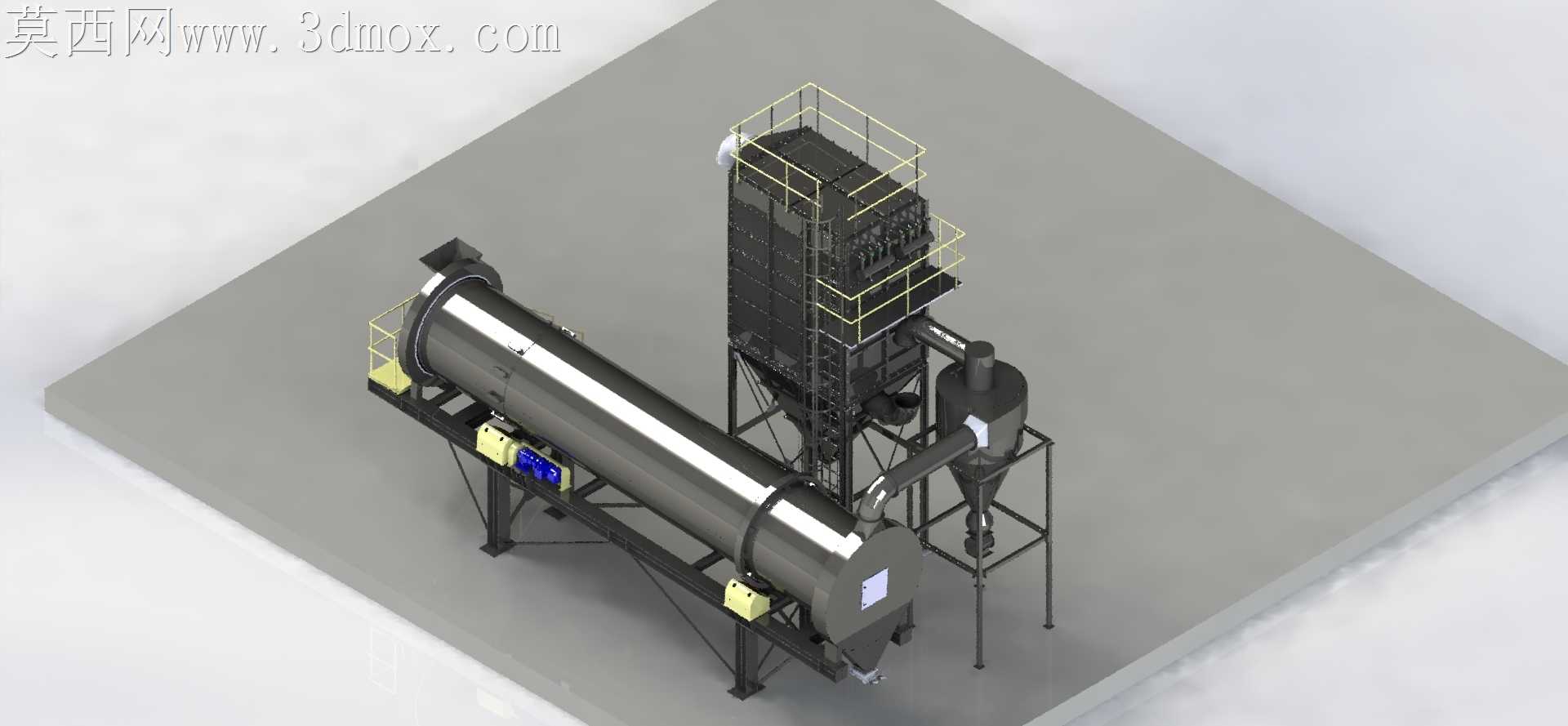

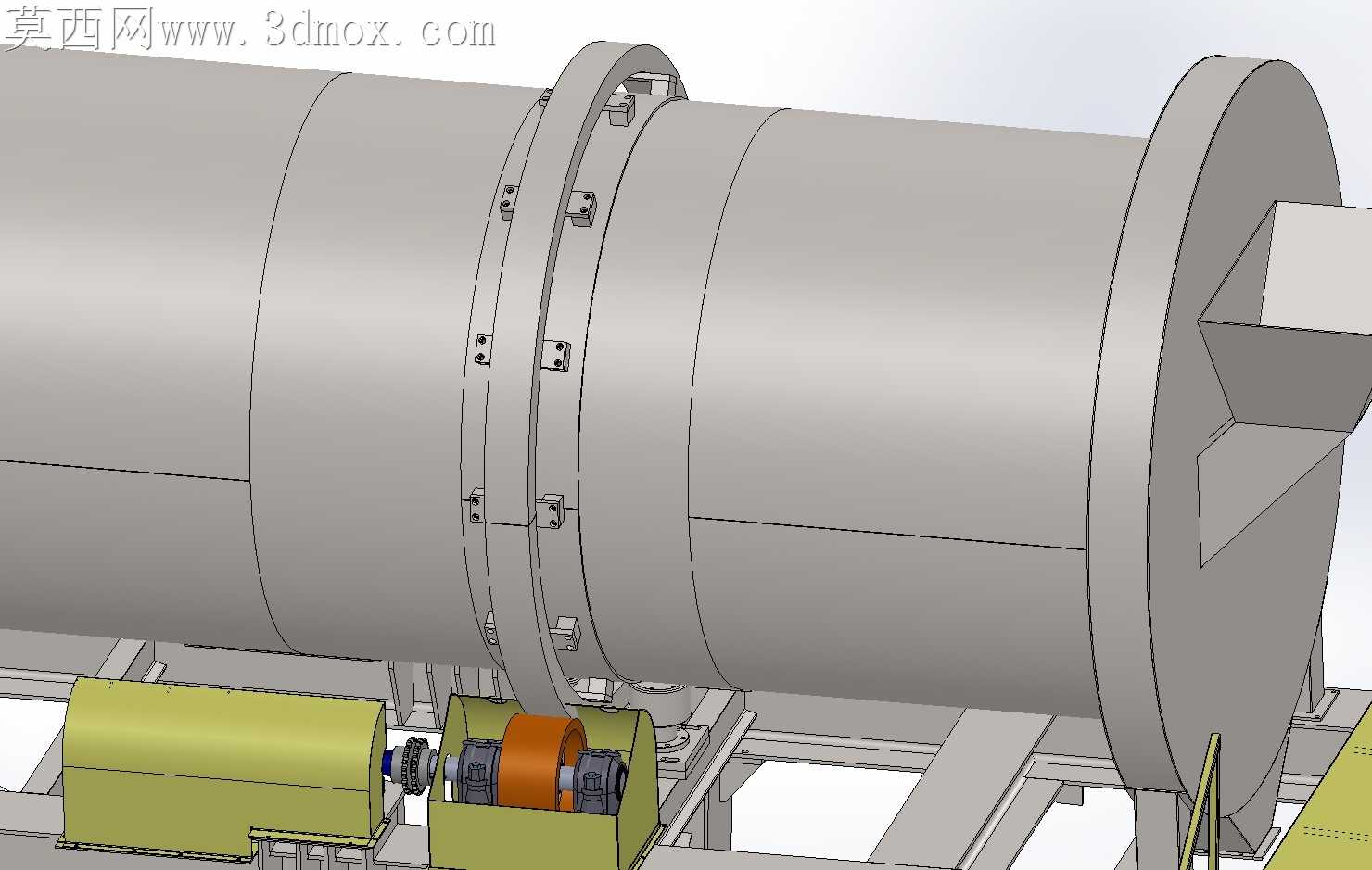

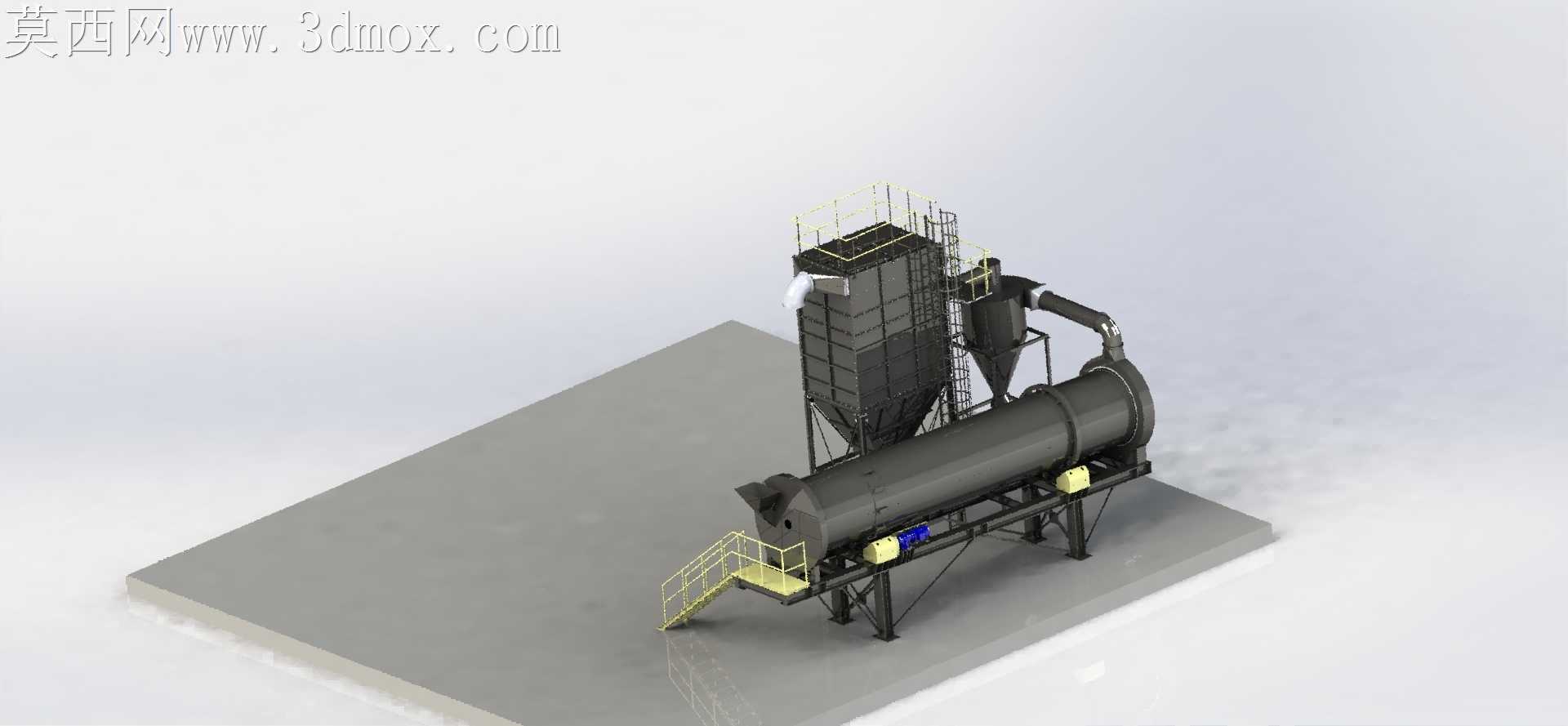

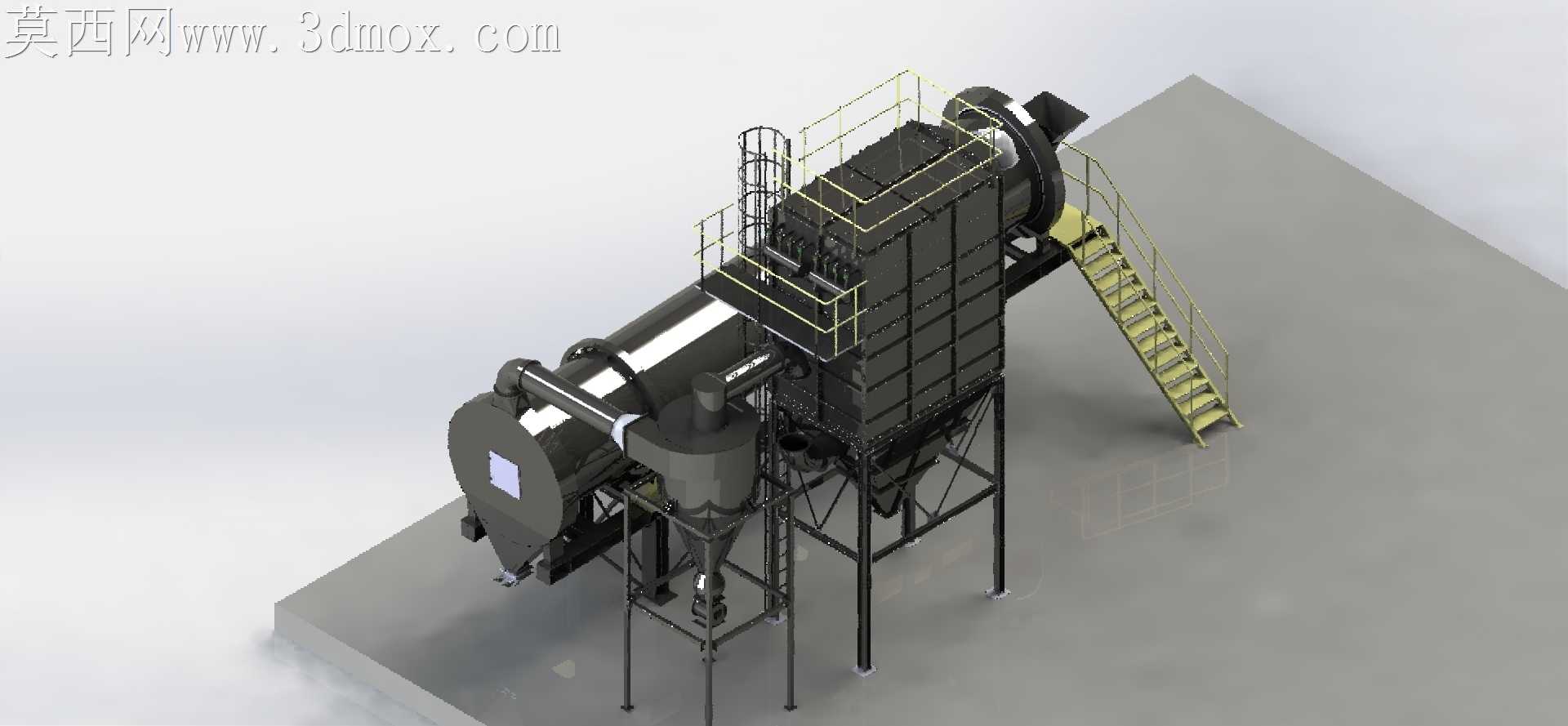

之前跑矿场现场跟进烘干线改造时，见过不少老设备的通病：滚筒端盖密封处跑冒煤粉，配套除尘架共振抖得护栏螺丝一周松三次，出料口溜槽角度不对卡湿料堵得要人工掏，这些现场摸出来的问题，全揉进了这套设备的结构设计里。做结构匹配的时候没敢直接套现成的烘干筒参数，先对着矿井下升上来的原煤含水率、颗粒度卡了滚筒的倾角和转速，筒身的托轮座特意加了可调垫片组，现场安装时能根据地基沉降微调，不用再割焊底座返工。旁边的立式除尘塔一开始按常规参数做的支架，算完模态发现和滚筒的转动频率接近共振区间，直接把支架斜撑的角度改了12度，护栏的踢脚板也加高了8公分，避免巡检时工具掉下去碰坏下方的旋风卸料器。跨软件转档的时候踩过坑，一开始把旋风分离器的渐开线曲面导过去出现了面破碎，反复修了三次曲面公差才把过渡面做顺，连料斗内壁的耐磨衬板安装位都留了沉孔，不会因为凸出来的螺栓头挂料。管道连接的法兰位全留了3mm的密封垫余量，之前现场见过法兰没留余量压不紧石棉垫，漏风带得整个车间飘煤粉，这次连管道的倾斜角度都卡了5度的坡度，管内积的冷凝水能顺着流回出料端不会泡坏滤袋。做结构取舍的时候没硬堆冗余配置，把原本要加的外置振动器取消了，靠调整溜槽的折弯角度和内壁抛光度解决粘料问题，省了后期的维护成本，滚筒两端的密封用了双层填料结构，比单道密封的漏风率降了近四成，热损小了烘干效率自然提上来。连操作侧的检修平台宽度都留到了80公分，之前老平台只有60公分，巡检人员抱着工具侧身走都费劲，这次平台的格栅板特意选了防滑款，沾了煤泥水也不容易滑。整套结构没搞花里胡哨的设计，全是对着现场工况磨出来的细节，从托轮的润滑点预留到除尘塔的检修门位置，全是跟着一线运维的需求调的，不会出现装完才发现够不着润滑嘴、拆个滤袋要拆半段管道的糟心事。
