滚筒式砂石筛分旋转筛砂设备结构设计

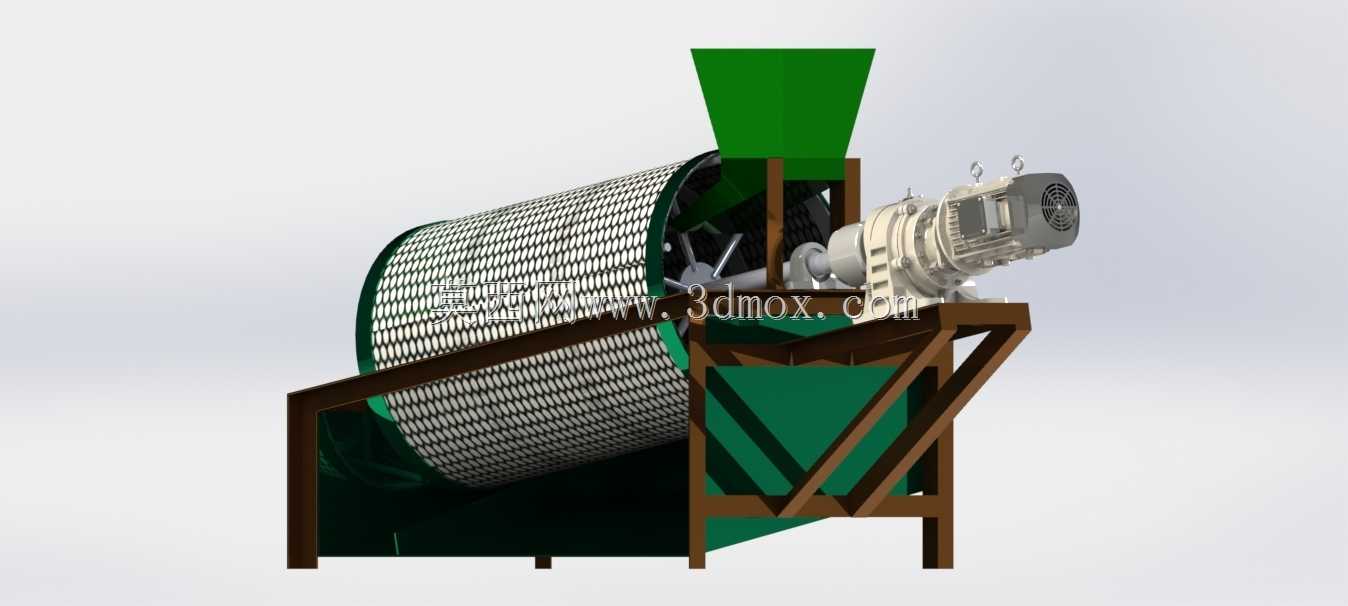

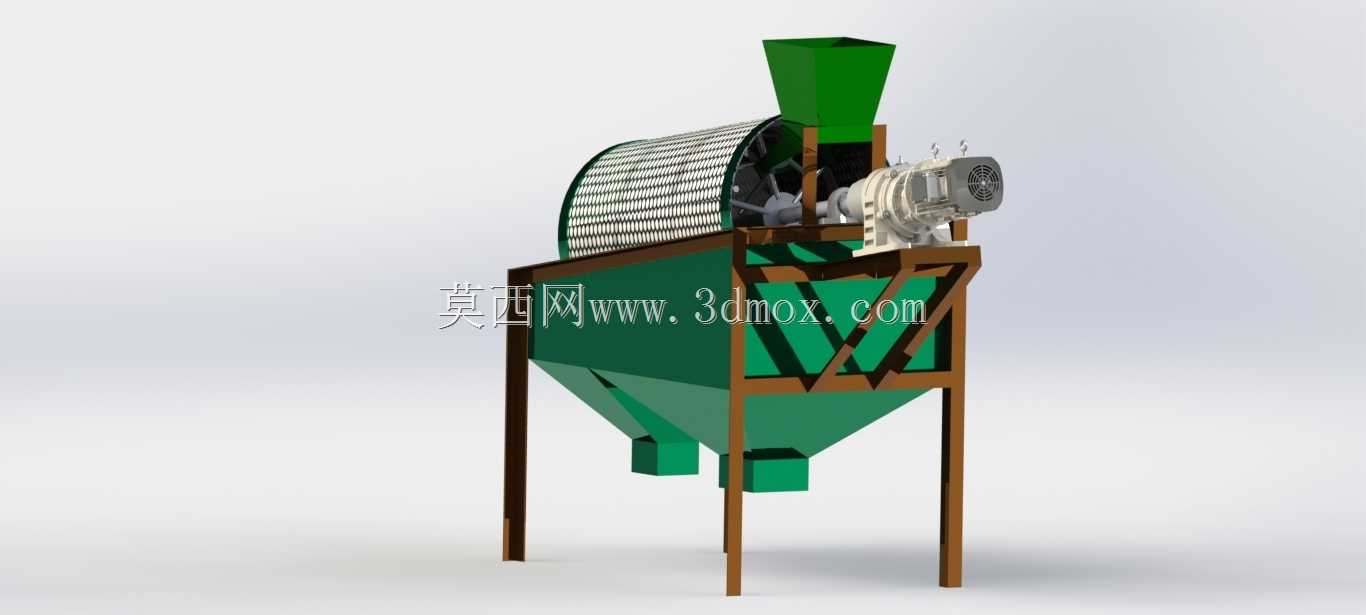

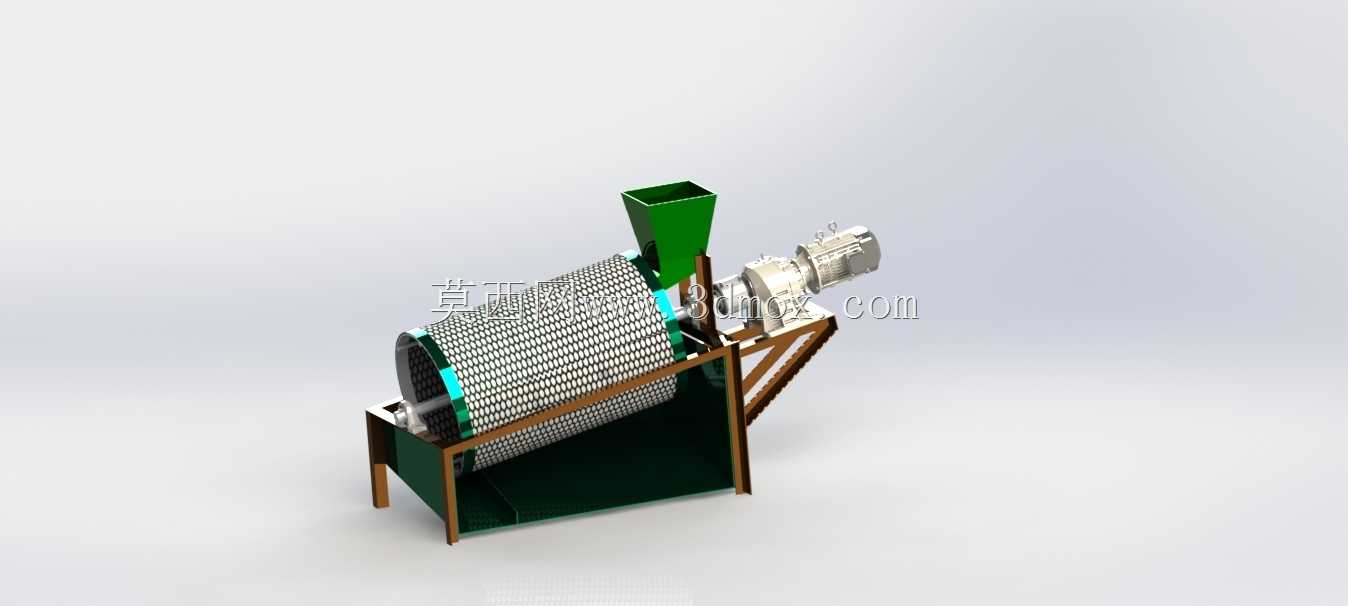

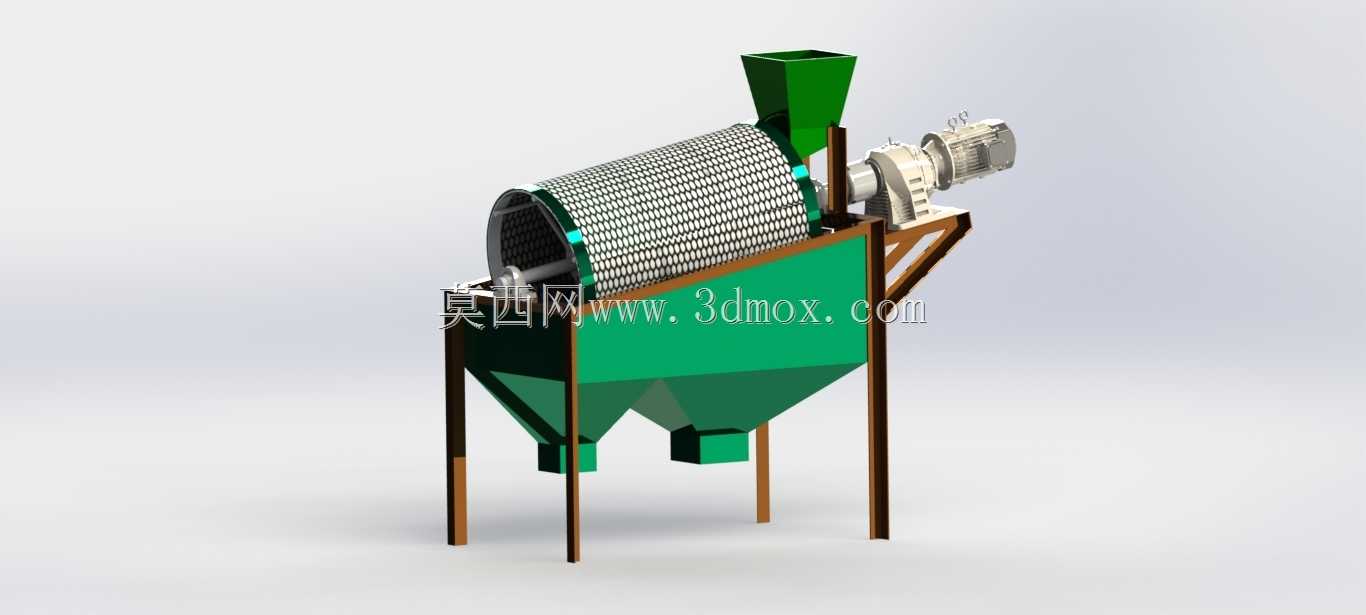

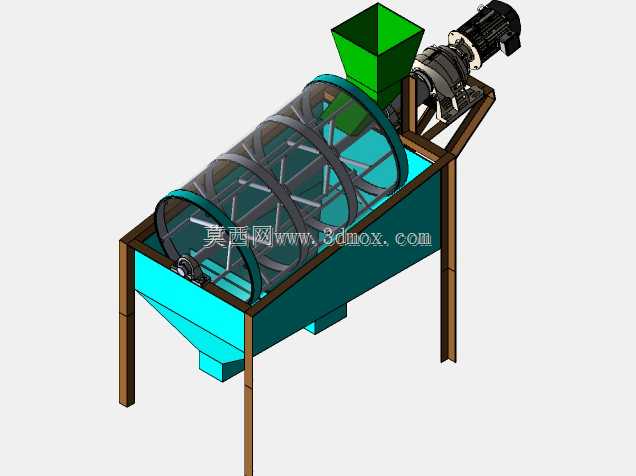

这款滚筒式旋转筛砂设备，主要面向砂石料场、建筑工地、混凝土搅拌站、矿山选矿及建筑垃圾资源化处理场景，核心用途是完成颗粒状、小块状散料的粒径分级作业，可将混杂的砂石、矿渣、建筑垃圾碎料按照筛网孔径大小分离为不同规格的成品料，替代传统人工筛分与平面振动筛的部分作业场景，尤其适配潮湿易黏结物料的筛分作业，避免平面筛网易堵孔的作业痛点。设备整体采用卧式倾斜滚筒布局，进料端设置敞口式受料斗，可直接衔接装载机上料、皮带机送料的作业工况，受料斗做了扩口导料设计，能够承接大流量来料冲击，避免物料撒漏。核心筛分部件为带冲孔筛网的卧式滚筒，滚筒通过两端的支撑滚轮架设在型钢焊接的机架上，滚筒轴线与水平面呈小角度倾斜布置，物料从高端进料端进入滚筒内部后，随着滚筒的缓慢转动不断被翻抛、向前推进，粒径小于筛网孔径的细料会透过筛孔落入下方的接料区域，粒径超标的粗料则沿着滚筒倾斜方向从低端出料口排出，完成连续筛分作业。驱动端采用减速电机直连齿轮传动的结构，相比链传动具备运行更平稳、噪音更低、维护频次更少的优势，减速电机的输出转速匹配滚筒作业需求，既能保证物料充分翻抛不堵孔，又能控制物料推进速度保证筛分精度。机架采用矩形型钢焊接的三角支撑结构，整体刚性充足，可承受满料作业时的动载荷冲击，底部预留了地脚安装孔位，可直接固定在硬化地面上，无需额外做复杂混凝土基础，适配临时作业场地的快速转场安装需求。设备的筛网采用模块化快拆设计，可根据筛分物料的粒径需求快速更换不同孔径的筛网，覆盖从细砂到粗骨料的多规格筛分需求，滚筒内部设置了导料板与打散结构，可对进入滚筒的黏结料块进行初步打散，避免泥块包裹细料造成筛分效率下降。整机的安装边界充分考虑中小型作业场地的空间限制，进料斗高度适配常规装载机的卸料高度，出料端可直接衔接皮带输送机将分级后的物料输送至成品料堆，设备两侧预留了充足的检修空间，方便日常对支撑滚轮、传动部件的润滑维护，以及筛网磨损后的更换作业。在实际作业中，这款设备可连续不间断运行，相比传统振动筛处理潮湿砂石时的堵孔问题，滚筒转动翻抛的作业方式可实现筛网的自清洁，减少人工清理筛网的停机时间，整体筛分效率稳定，适配中小产能的散料分级作业需求。
