带滚轮摆杆式末端停止限位微动开关

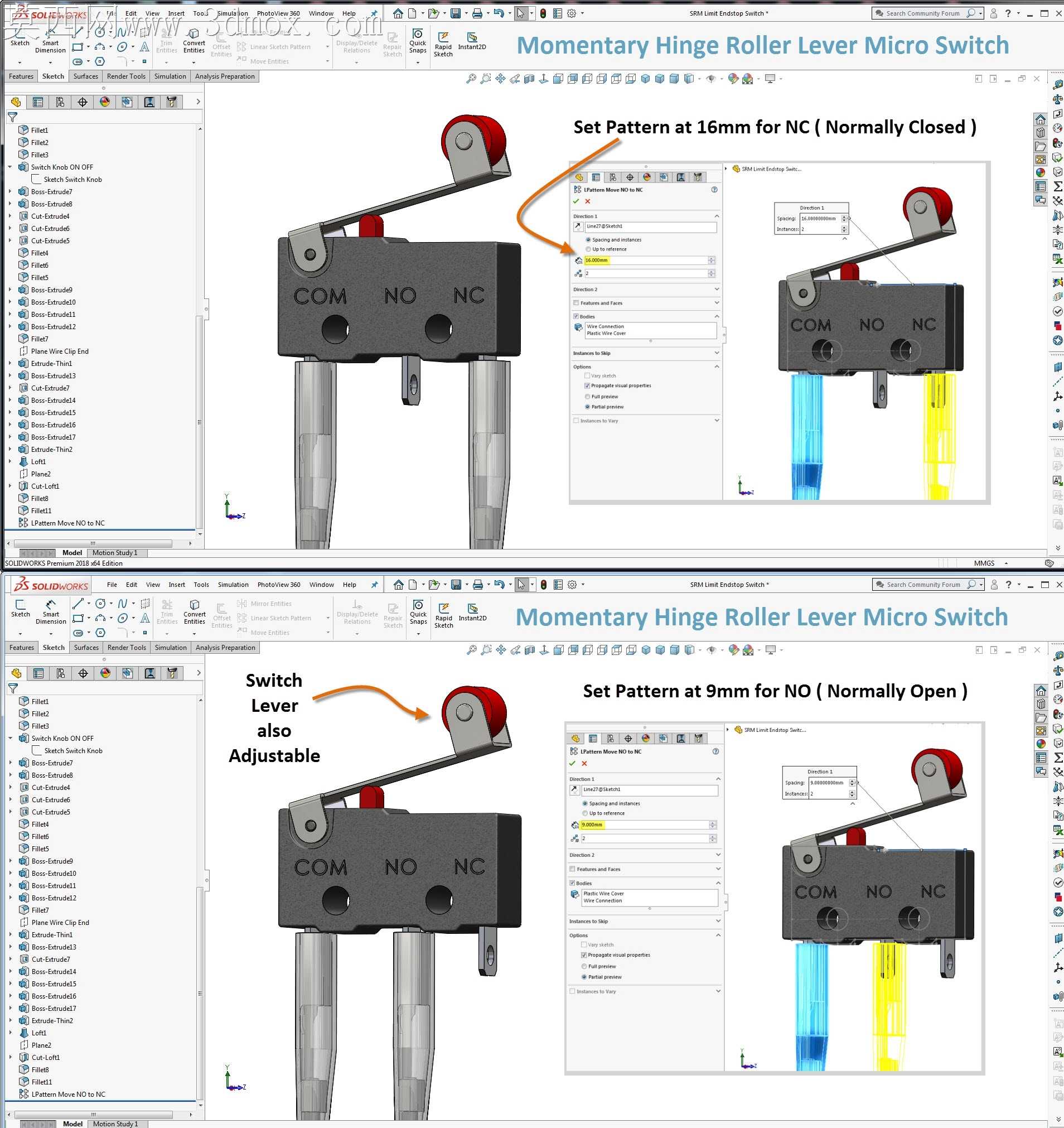

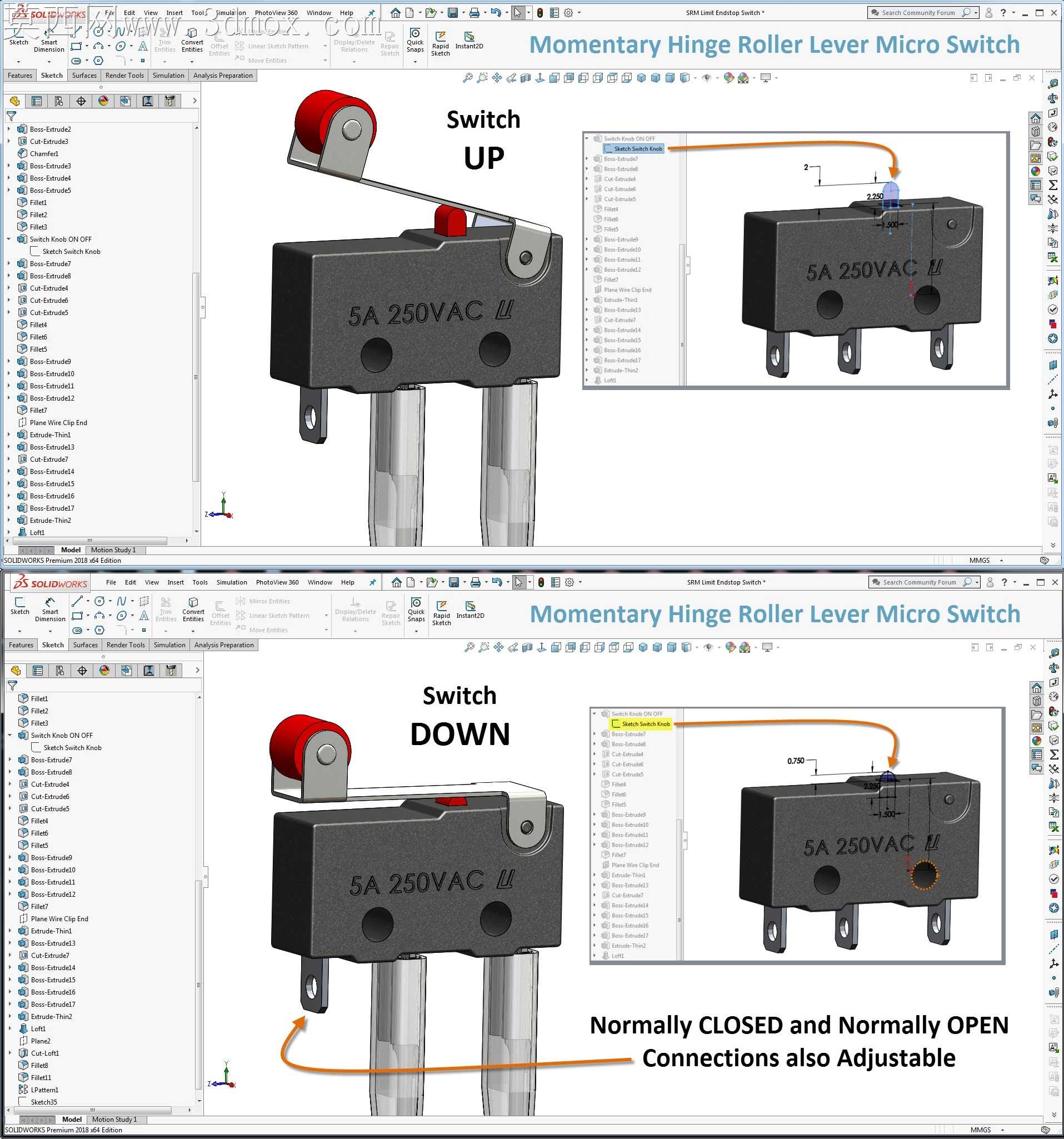

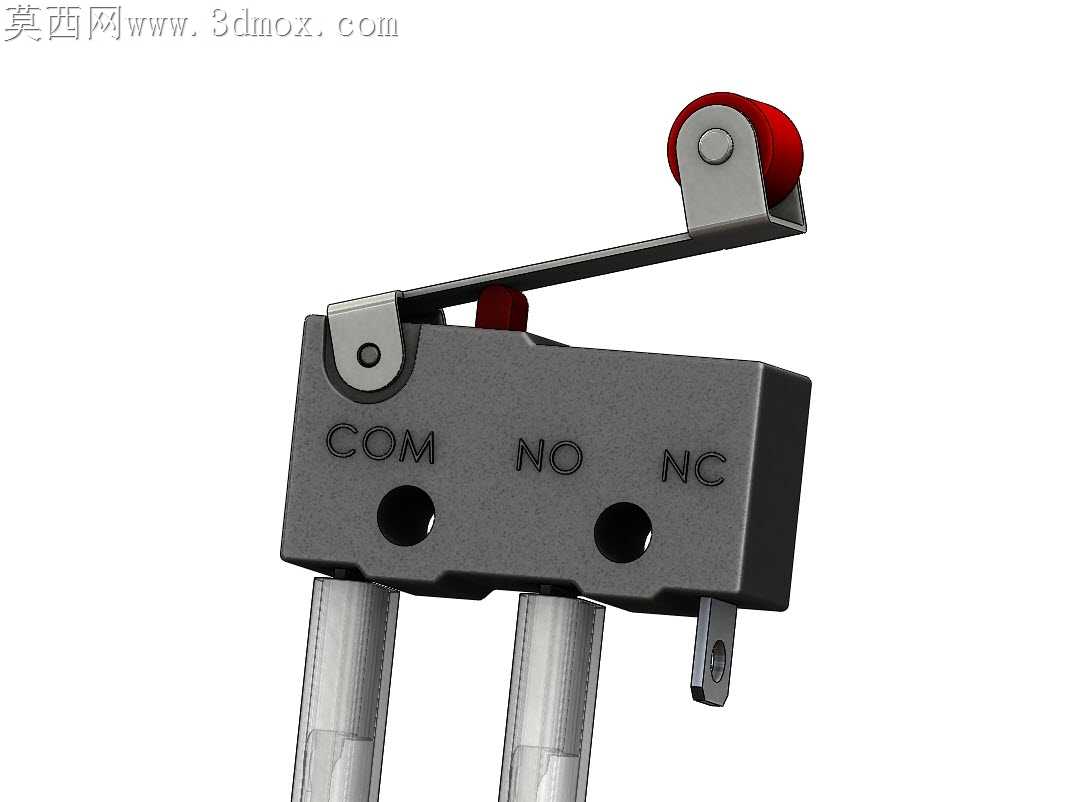

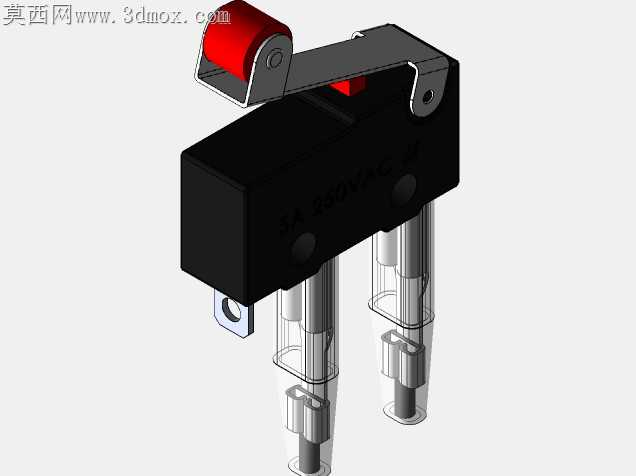

之前在自动化产线调试限位触发结构时，踩过不少外购微动开关的坑：摆杆滚轮同轴度差，反复触发后滚轮偏磨卡滞，银触点接触电阻飘升，常闭触点在设备振动工况下偶发虚接，直接导致工位停线排查了整整一下午。这次做这套结构的时候，特意把摆杆与本体的铰接轴公差收紧到0.02mm以内，轴孔配合选了小间隙滑配，避免摆杆摆动时出现径向窜动，滚轮内嵌的轴承做了限位挡边，就算长期受侧向力也不会从摆杆端脱出。之前做同类结构常犯的错是把开关杆的位置做死，实际产线上不同工位的触发高度差能到2mm，固定摆杆要么触发不到位要么压过头把摆杆压弯，这次特意留了开关杆上下位置的调节余量，不用拆本体就能微调触发行程，适配不同安装面的高度差。触点部分特意区分了COM公共端、NO常开、NC常闭三个接线柱的出线方向，接线柱做了防呆凸台，现场接线的时候不会插错端子，之前见过不少现场接错线导致限位逻辑反向，设备冲过限位撞坏治具的情况。外壳选了耐温阻燃的工程塑料材质，壁厚均匀控制在1.2mm，注塑的时候不会出现缩水印，按键触发的复位弹簧刚度反复调了三次，太硬的话触发需要的压力太大，机构撞上去会有回弹冲击，太软的话复位滞后，触发信号延迟会超过10ms，满足不了高速产线的响应要求。之前跨软件转档的时候出过问题，摆杆上的铰接孔在转格式的时候出现了破面，这次特意把所有小倒角、小圆角的面做了缝合检查，不会出现转档后特征丢失的情况。量产的时候特意把外壳的分型面选在侧面不显眼的位置，不会在正面留下合模线毛刺，之前拿的样件正面合模线刮手，安装的时候很容易划到操作工的手。滚轮选了耐磨的POM材质，表面做了光滑处理，和触发撞块接触的时候不会刮伤撞块表面，就算每天触发上千次，滚轮的磨损量也能控制在0.1mm以内，保证两年以上的使用寿命。出线端做了线缆防拉结构，线缆拉扯的时候不会直接扯到接线柱，避免接线松脱导致信号中断，之前的老结构没做防拉，设备运行中线缆被扯松的故障每月都有两三次。
