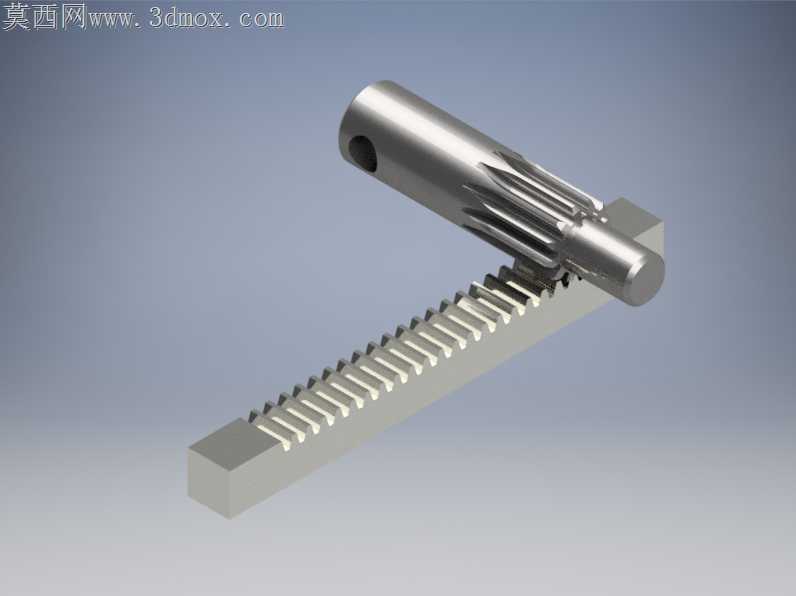

小模数齿轮齿条啮合传动结构设计

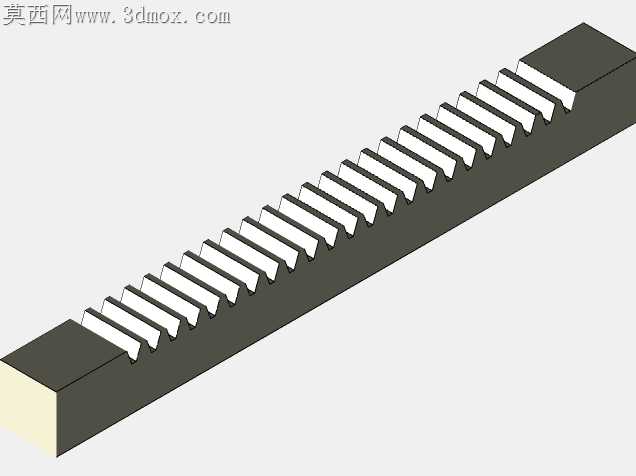

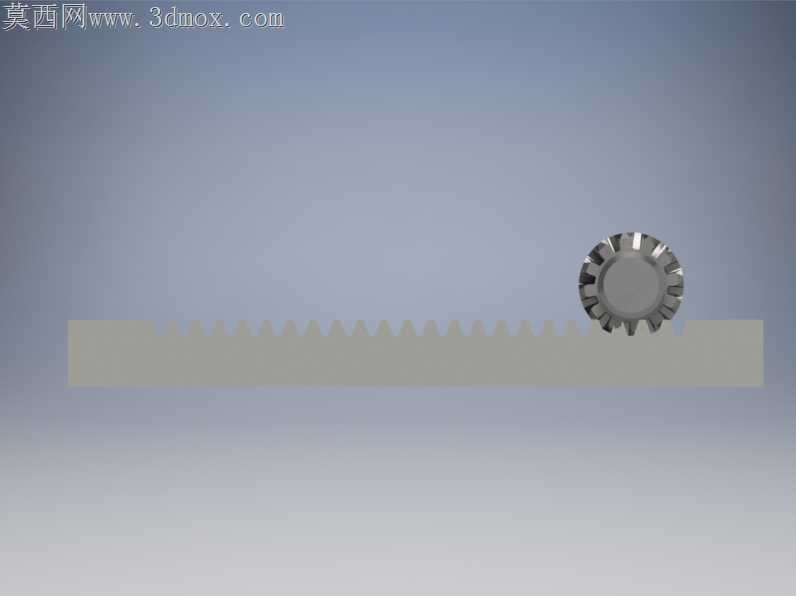

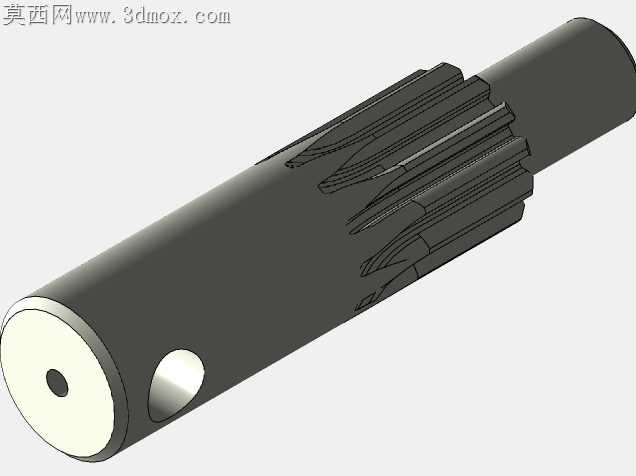

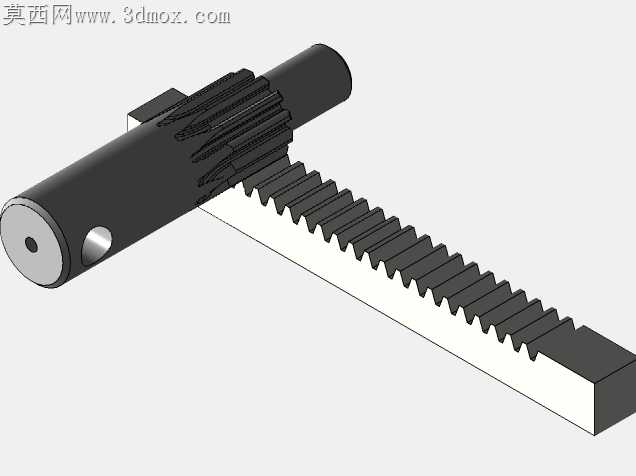

上次做实训项目时，第一次铣削齿条齿面留了0.2mm的毛刺没清，装配后齿轮卡滞转不动，拆下来反复修磨齿侧才勉强能转，这次做这套啮合结构时特意把齿侧间隙的公差带卡在0.03-0.05mm区间，避免再出现卡滞的问题。齿轮轴端的径向通孔是为了穿锁紧销做的，一开始没考虑销孔和齿根的距离，孔边离齿根太近，做应力分析时发现齿根应力集中超过了许用值，把孔往轴端挪了2.5mm才解决这个隐患。齿条的基准面做了0.02mm的平面度要求，安装时靠这个面贴紧安装基座，不会出现啮合时齿面接触偏斜的问题。做齿形参数匹配时，特意把齿轮和齿条的模数、压力角完全对齐，齿顶高系数选了标准值，避免啮合时出现顶切或者齿侧间隙过大的问题。跨软件转格式的时候，一开始齿面出现了碎面破洞，重新调整了导出精度，把曲面公差设到0.001mm才把齿面的完整度保住，不会出现导入其他软件时特征丢失的情况。做结构取舍的时候，没在齿条上做多余的安装沉孔，留了足够的加工余量给后续根据实际安装场景配做，避免预设孔位和实际安装位不匹配浪费坯料。齿轮轴的轴颈部分做了粗糙度要求，后续装配轴承时能保证配合精度，不会出现轴转动时的径向跳动超差。啮合测试时特意模拟了往复传动的工况，检查正反转切换时的回程间隙，调整了齿厚的偏差值，把回程间隙控制在合理范围内，满足直线往复传动的精度要求。齿面的接触斑点调整到沿齿高40%、沿齿长60%的区间，保证传动时载荷均匀分布，不会出现局部齿面过早磨损的问题。轴端的倒角做了1×45°的处理，装配时不会刮伤轴承内圈，也方便安装时的导向对准。齿条的两端做了限位凸台的预留位置，后续可以加装限位块，避免齿轮运动到齿条端部时脱开啮合。
