NGW型太阳轮行星轮内齿圈传动结构

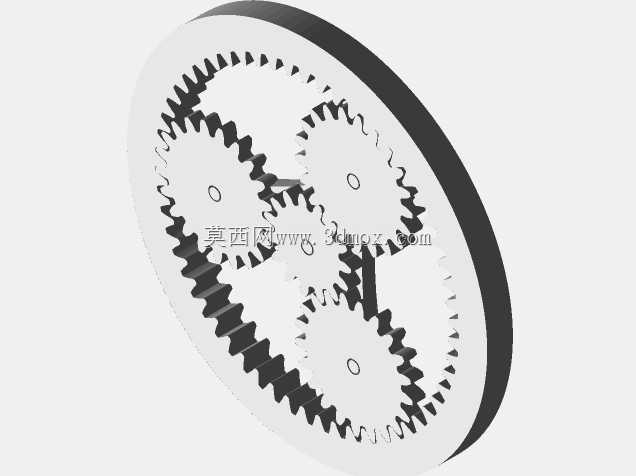

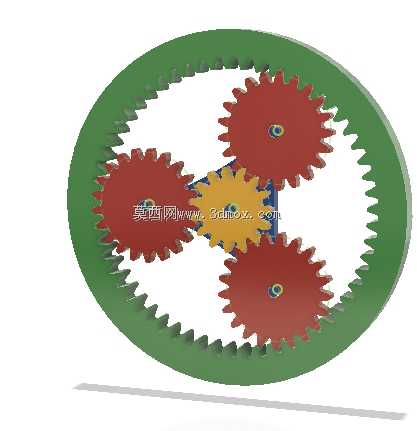

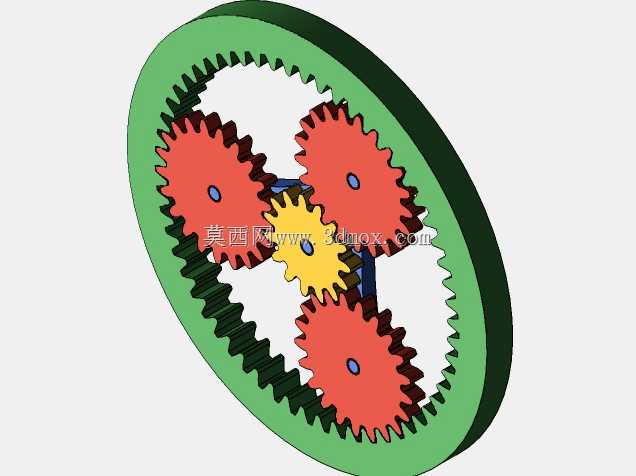

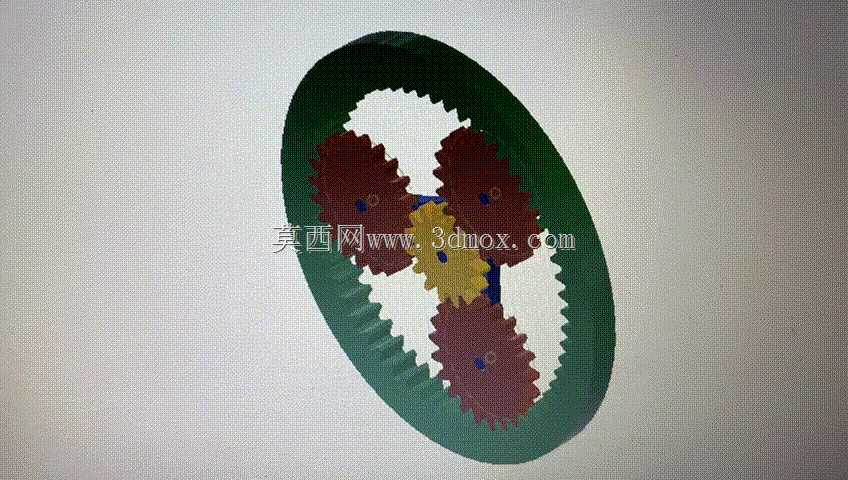

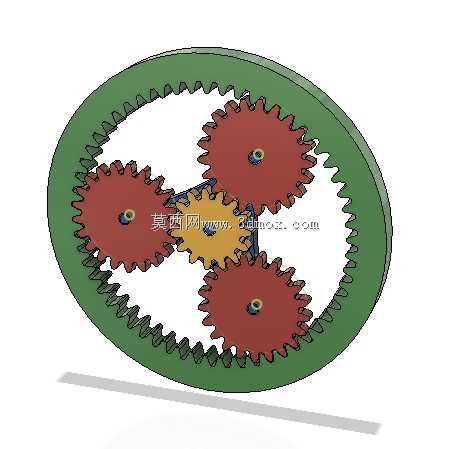

这套行星齿轮传动结构是典型的NGW型行星减速传动单元，核心由中心太阳轮、周向均布的三个行星齿轮、外侧固定内齿圈以及承载行星轮的行星架共同组成，是当前工业传动领域应用极为广泛的紧凑式动力传递结构。在实际工业场景中，这类结构常被集成到各类需要大减速比、小安装空间的传动链路中：小到伺服设备的精密减速单元、新能源车辆的电驱减速模块，大到工程机械的行走驱动、风电主齿轮箱的增速级、工业自动化生产线的动力分配单元，都能见到这类行星轮系的应用，它可以在极小的体积下实现高扭矩传递，同时凭借多行星轮均载的特性，运行过程中载荷被多个啮合齿副分担，整体抗冲击能力远强于普通定轴平行齿轮组。

从功能特性来看，这套轮系可通过不同构件的固定、输入输出组合实现多种传动模式：当固定外侧内齿圈时，动力从中心太阳轮输入，行星架作为输出端，即可实现大减速比的减速传动，此时三个行星轮在绕自身轴线自转的同时，会沿着内齿圈的齿廓绕太阳轮公转，通过行星架将公转的扭矩向外输出；如果固定行星架，动力从太阳轮输入、内齿圈输出，则可实现反向的定速比传动，这类模式常被用在需要反向动力输出的特殊传动场景中。多行星轮对称布置的结构，让传动过程中齿轮啮合产生的径向力相互抵消，大幅降低了支撑轴承的径向载荷，有效提升了整套传动结构的运行寿命与稳定性。

在设计思路上，这套轮系采用了三个行星轮120度周向均布的方案，在保证载荷均匀分配的前提下，尽可能压缩了径向安装尺寸，相比同功率等级的定轴齿轮减速结构，体积可缩小40%以上，重量也能降低近三分之一。设计过程中需要严格匹配太阳轮、行星轮、内齿圈三者的模数与齿形参数，保证啮合侧隙处于合理区间，既要避免侧隙过大导致传动回程误差超标，也要防止侧隙过小造成齿轮运转卡滞、温升过高的问题；同时行星架上的行星轮轴安装孔需要保证极高的位置度精度，确保三个行星轮与太阳轮、内齿圈的啮合间隙一致，避免出现单齿过载的情况。

从安装边界来看，这套轮系的最大外轮廓为外侧内齿圈的外圆柱面，安装时可通过内齿圈外圈的止口结构与设备壳体定位配合，输入端的太阳轮内孔可通过键槽或花键与驱动电机轴连接，输出端的行星架可通过端面法兰或输出轴与下游负载端连接，整体轴向尺寸紧凑，不需要额外预留过大的安装避让空间，非常适合集成在对安装空间有严格限制的紧凑型设备内部。
