带密封结构的防水直流电源接插件设计

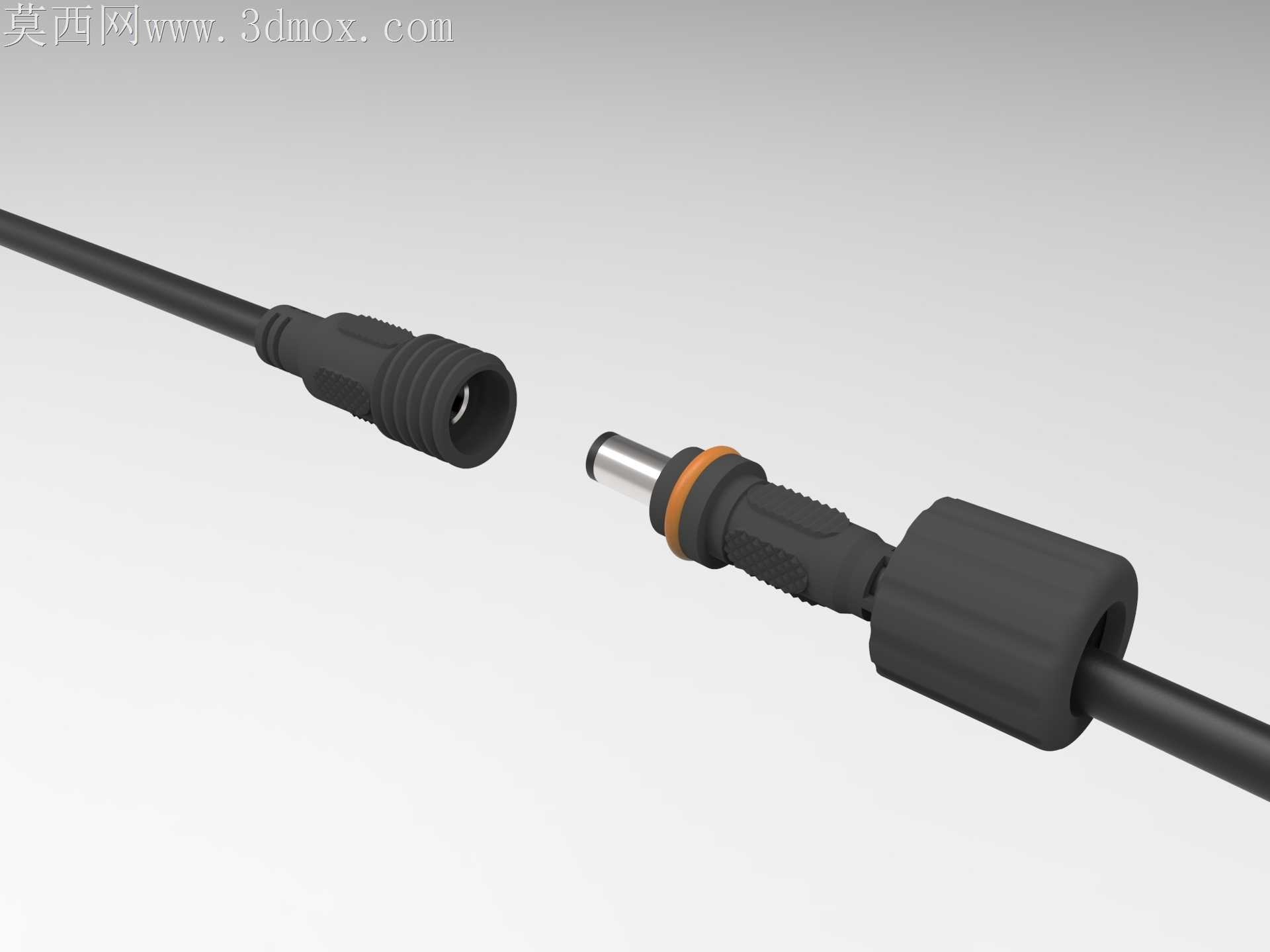

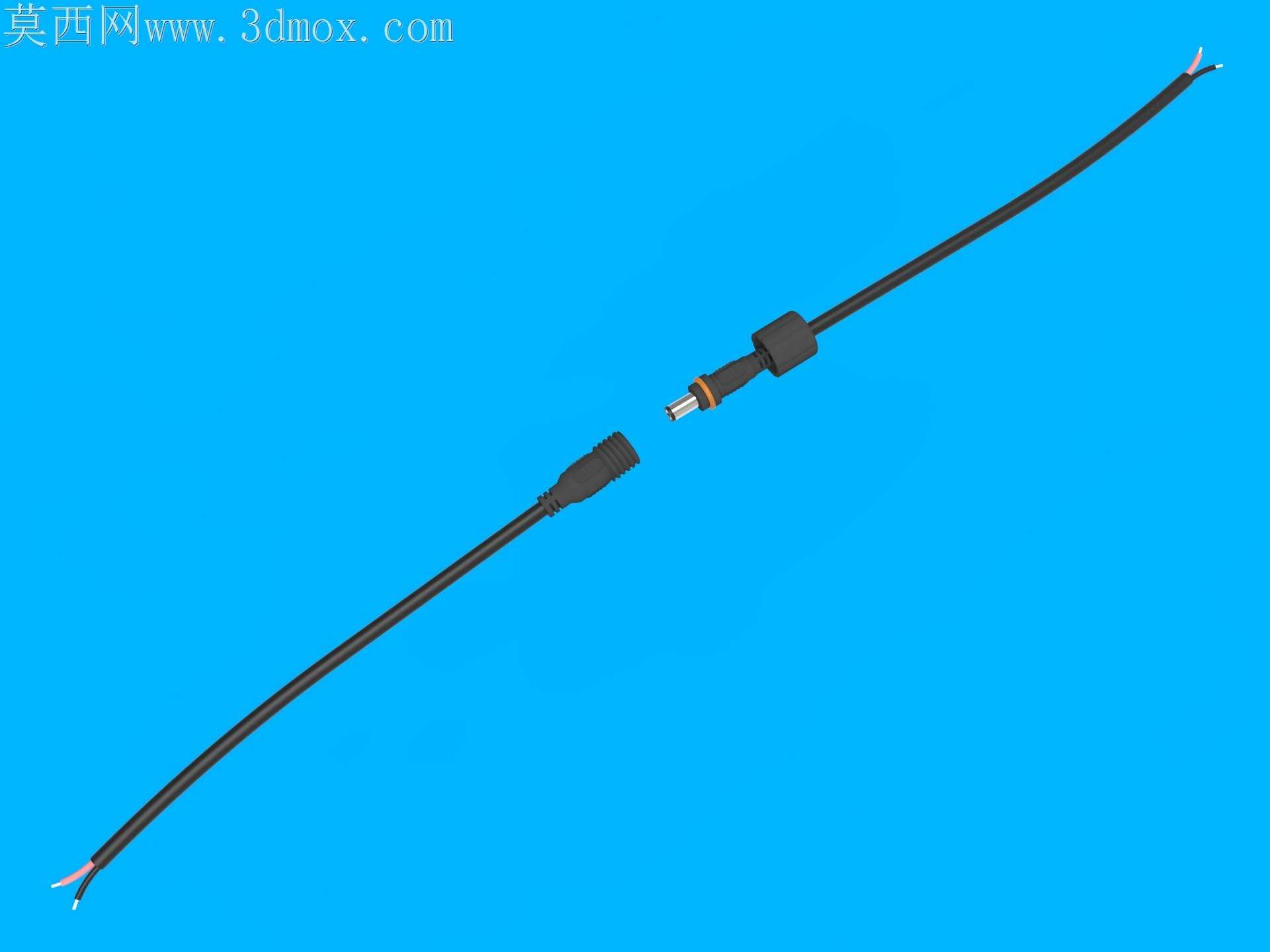

之前做户外监控设备配套供电件的时候，吃过普通DC插头雨天短路的亏，公头插合面的缝隙会顺着线缆外皮渗进水珠，烧了三台前端设备才下决心改这套接插件结构。最开始打样的公头密封圈用了普通丁腈橡胶，低温下硬得像塑料片，插合三次就被挤裂，后来换成邵氏硬度55度的硅胶圈，特意在公头金属插针根部留了0.3mm的环形槽卡密封圈，插合时密封圈刚好嵌进母头内孔的倒角位，不会被插接力推歪移位。母头的内孔铜套一开始做的是光面，插拔五十次就出现接触电阻飘升的问题，后来在铜套内壁冲了三个对称的内凸点，插针插入时凸点能刺破表层氧化膜，哪怕在潮湿环境放半年，接触电阻也能稳定在5毫欧以内。线缆和塑壳衔接的位置最容易出问题，之前做的直纹防滑尾档，注塑时包胶和线缆外皮的粘合力不够，拉拽三次就出现缝隙，这次特意在尾档内壁做了三圈倒钩形的止退槽，注塑时PVC融料会填满倒钩，哪怕承受15kg的拉拽力，线缆也不会和塑壳脱开。跨软件转格式的时候踩过坑，一开始用中间格式导文件，密封圈的曲面出现了细碎破面，拿去开模的时候模具厂说分型面没法做，后来重新调整了密封圈的曲面公差，把插合导向面的拔模角调到1.5度，既不会影响插合手感，也避免了注塑时粘定模的问题。母头的塑壳外壁做了六处防滑凹槽，户外施工戴劳保手套也能单手插合，不用额外找工具借力。公头塑壳和金属插针的配合位留了0.05mm的过盈量，压装时不用额外打胶就能固定，量产时省去点胶工序，单台装配时间能省两秒。之前考虑过在母头内加防水透气膜，后来测试发现户外短时浸水的场景下，现有密封圈结构已经能达到IP67的防护等级，加透气膜反而会增加物料成本，量产时直接砍掉了这个冗余结构。插合到位的手感调了三次样，最开始插接力太大，现场工人反馈难插，后来把密封圈的线径减了0.1mm，插接力控制在15N左右，插合到位时会有轻微的卡顿感，不用额外做卡扣结构也能防止受拉脱开。
