直径127毫米涡轮增压器叶轮三维设计

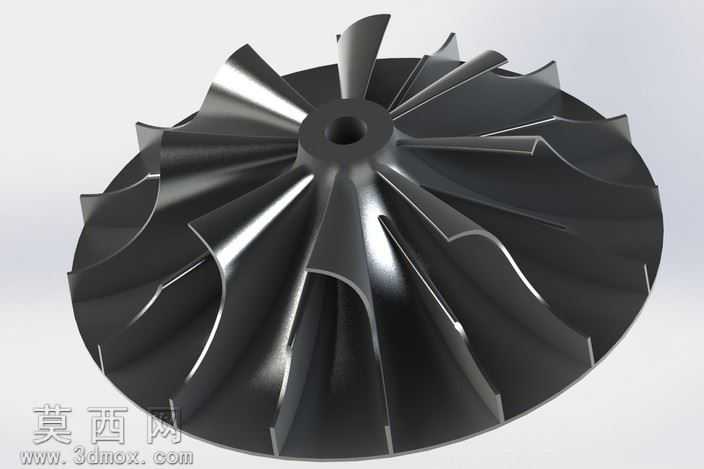

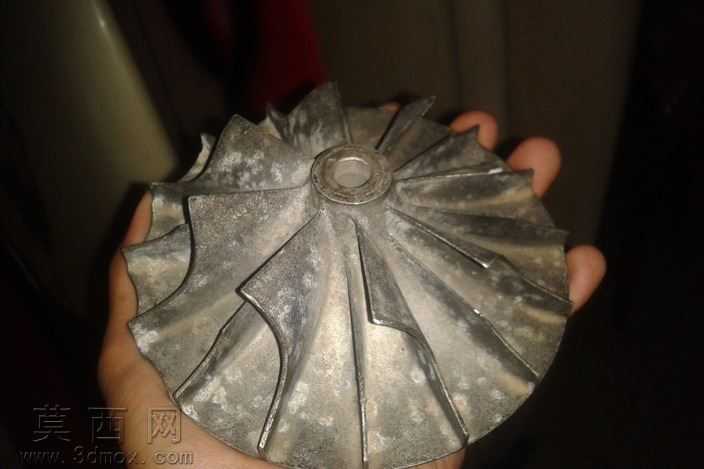

本作品为涡轮增压器叶轮的三维参数化建模成果，整体叶轮直径为127毫米，建模过程严格遵循涡轮增压器叶轮的气动设计逻辑与机械加工工艺要求，还原了真实车用涡轮增压器压气机端叶轮的完整结构特征。建模阶段首先确定叶轮的中心定位基准，以中心安装孔的轴线为全局设计基准，先构建轮盘的基础回转体特征，轮盘采用流线型锥面过渡结构，从中心轮毂位置向外缘平滑延展，既保证整体结构强度，又适配气流的轴向转径向流动路径。叶片部分采用变截面扭曲设计，每一片叶片的型线从轮毂根部到轮缘顶部按照气动载荷分布规律进行角度扭转，叶片前缘做了圆弧钝化处理，降低高速旋转时的气流冲击损失，叶片尾缘则做了厚度渐变收窄处理，优化气流出口的流场均匀性，所有叶片沿圆周方向等角度阵列排布，相邻叶片之间形成光滑收敛的气流通道，保证气流在通道内完成增压加速的过程。材质渲染阶段采用了金属质感的哑光铝合金材质，还原真实叶轮采用锻铝加工的材质特性，表面添加了细微的机加工纹理与金属反光效果，中心安装孔做了内孔倒角处理，避免安装时的应力集中，轮盘背面做了减重凹腔设计，在不降低结构强度的前提下降低叶轮整体转动惯量，提升涡轮增压器的动态响应速度。设计过程中重点校核了叶片与轮盘的连接过渡圆角，所有转角位置均采用大圆角平滑过渡，避免高速旋转时产生应力集中导致的结构失效，整体模型的几何精度满足后续流体仿真、结构强度仿真以及数控加工编程的使用需求，完整还原了涡轮增压器叶轮的气动外形与装配结构特征。
