FRC赛事用金字塔形桁架支撑结构

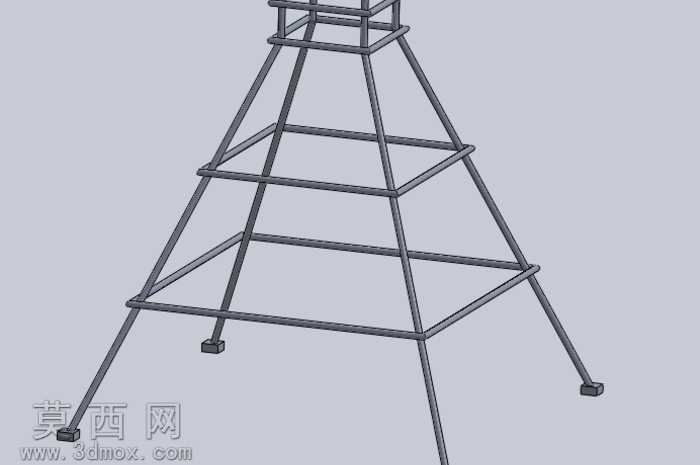

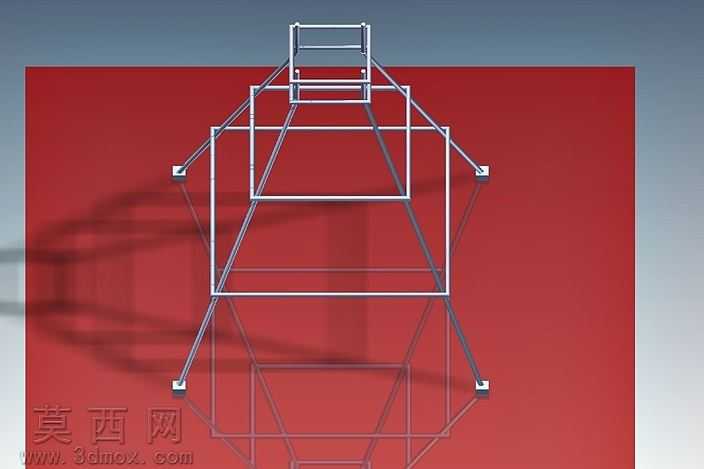

本作品是针对FRC2013机器人竞赛场景设计的金字塔形桁架支撑结构，整体采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构的力学合理性与装配可行性，所有杆件均采用等截面金属型材规格设定，适配竞赛场景下快速搭建、轻量化承重的使用需求。整体结构采用下宽上窄的四棱锥收分形态，从底部四个向外延伸的支脚开始，每根主斜杆从底部支座位置向上逐层收拢，每间隔固定高度设置一圈水平四边形框式横梁，横梁与主斜杆的连接节点采用共面贴合的装配约束，保证连接位置无错位、无干涉，可直接适配标准紧固件的安装定位。底部四个支脚末端设计有带安装孔的方形固定底座，可直接将整体结构固定在竞赛场地的安装基面，避免结构在竞赛过程中受外力碰撞发生移位。建模过程中对所有杆件的连接处做了圆角过渡处理，避免尖锐棱角带来的安全隐患，同时对每一层水平框架的尺寸做了等比例收分计算，保证相邻层框架的杆件受力传递路径顺畅，无应力集中的突变结构。材质设定上整体采用哑光磨砂金属材质，还原工业铝型材或轻质钢管的真实质感，渲染过程中采用均匀的环境漫反射光照，清晰呈现每一层框架的空间位置关系与杆件的粗细比例，方便使用者直观理解结构的搭建逻辑。设计思路上充分考虑FRC竞赛的快速拆装需求，所有杆件均采用标准化长度规格，节点连接方式统一，无需特殊定制零件即可完成整体组装，结构整体自重控制在合理区间，同时具备足够的抗侧向冲击能力，可承受竞赛过程中机器人的接触碰撞而不发生形变。结构顶部预留了方形安装平台，可根据竞赛任务需求加装对应的任务执行组件，三层水平横梁除了起到结构加固作用外，也可作为机器人攀爬过程中的支撑点位，适配竞赛中相关攀爬类任务的使用要求，整体结构无冗余设计，每一处杆件的排布都兼顾了结构强度与轻量化要求，完全匹配FRC赛事的竞技使用场景。
