卧式液化石油气储运承压罐体

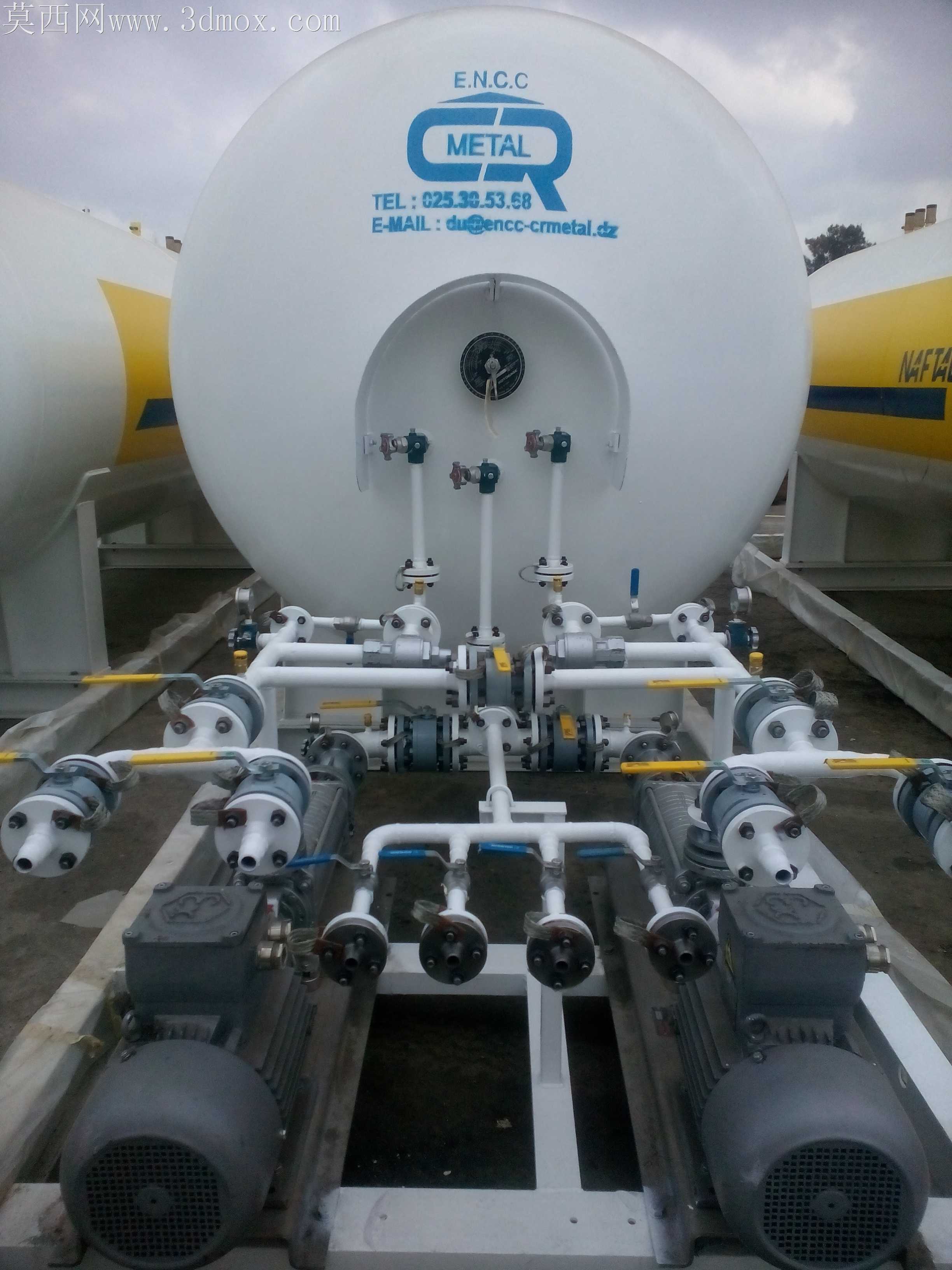

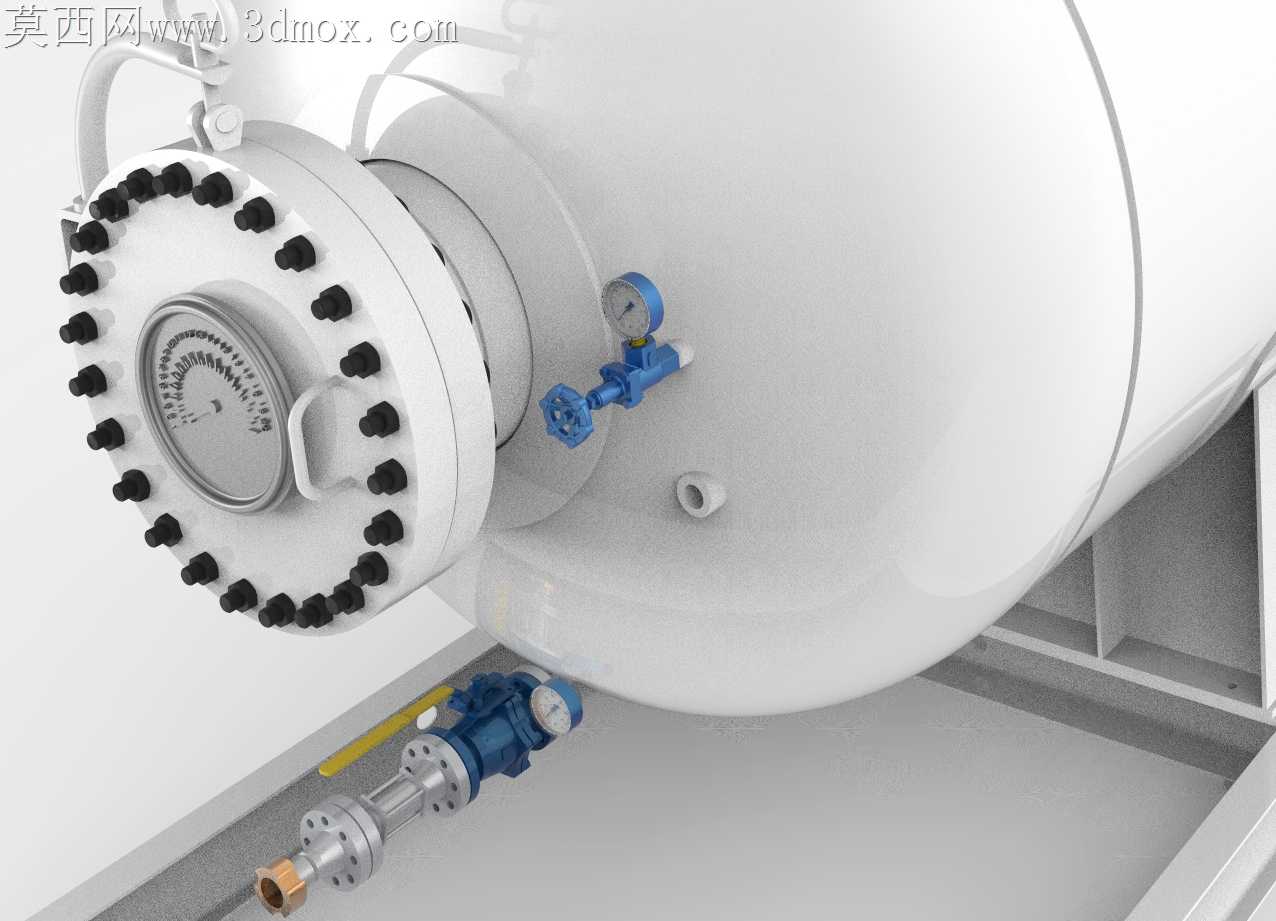

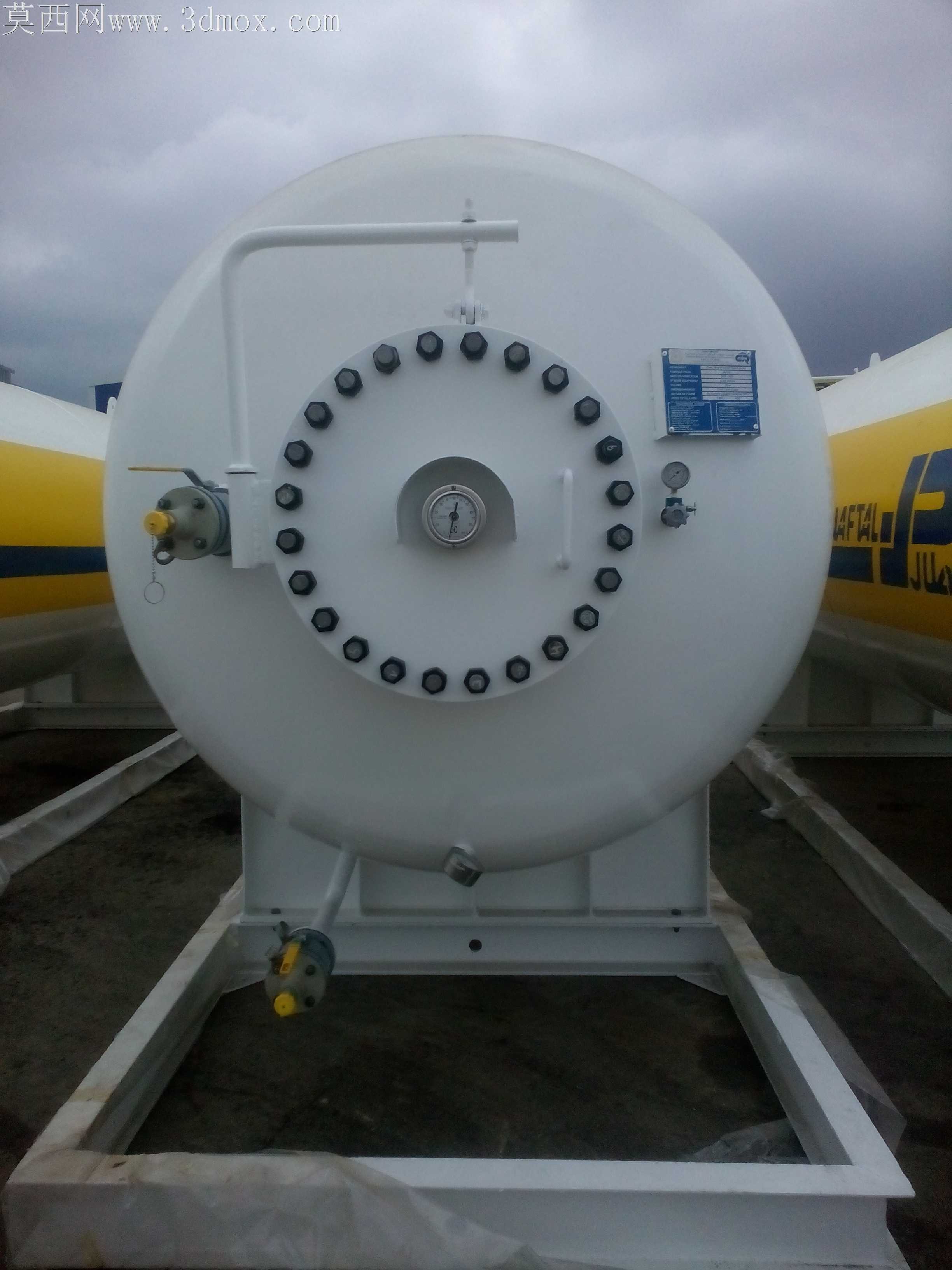

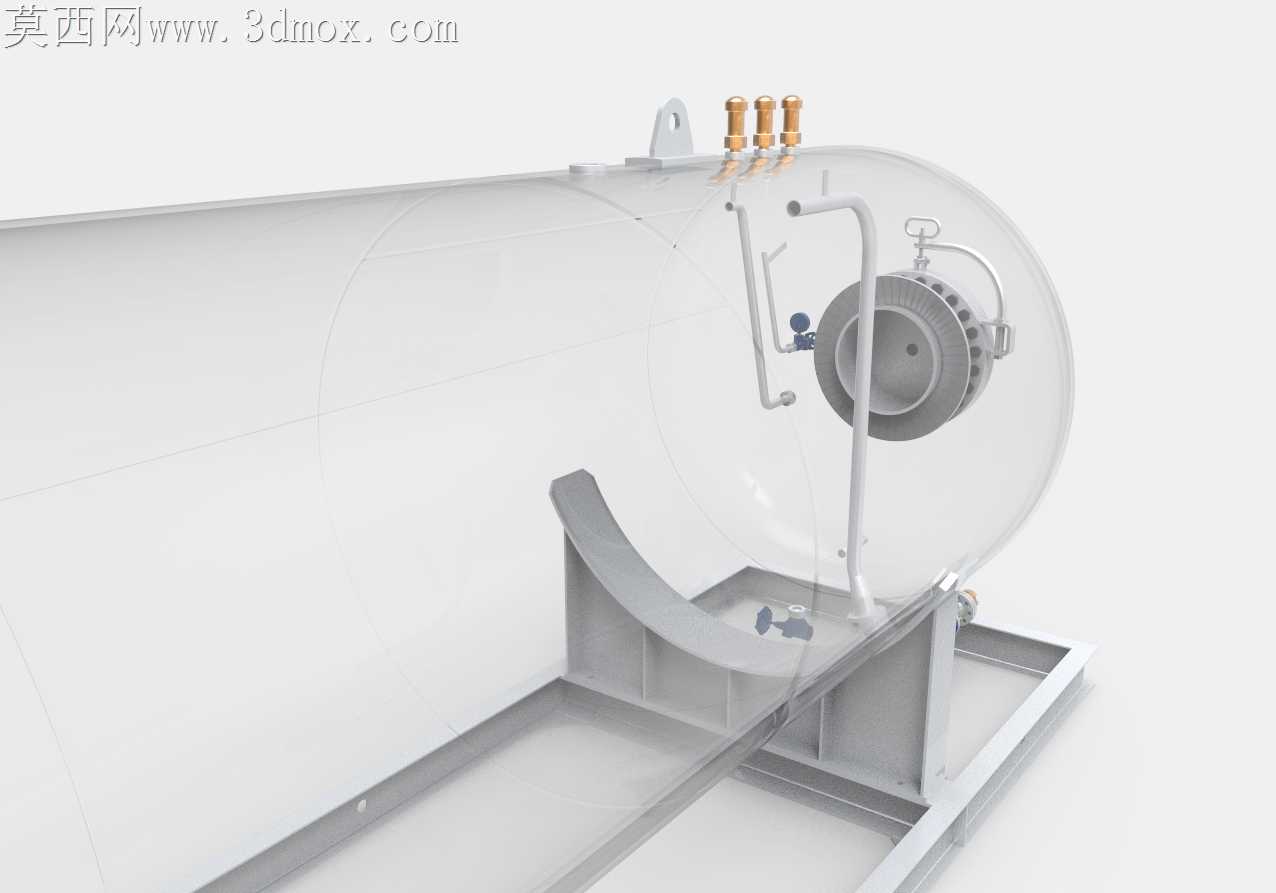

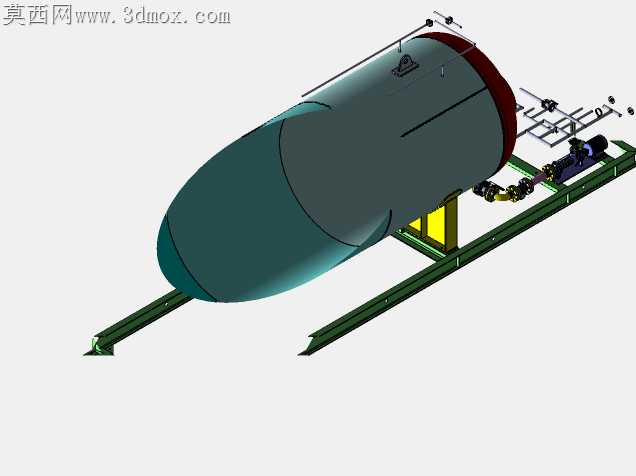

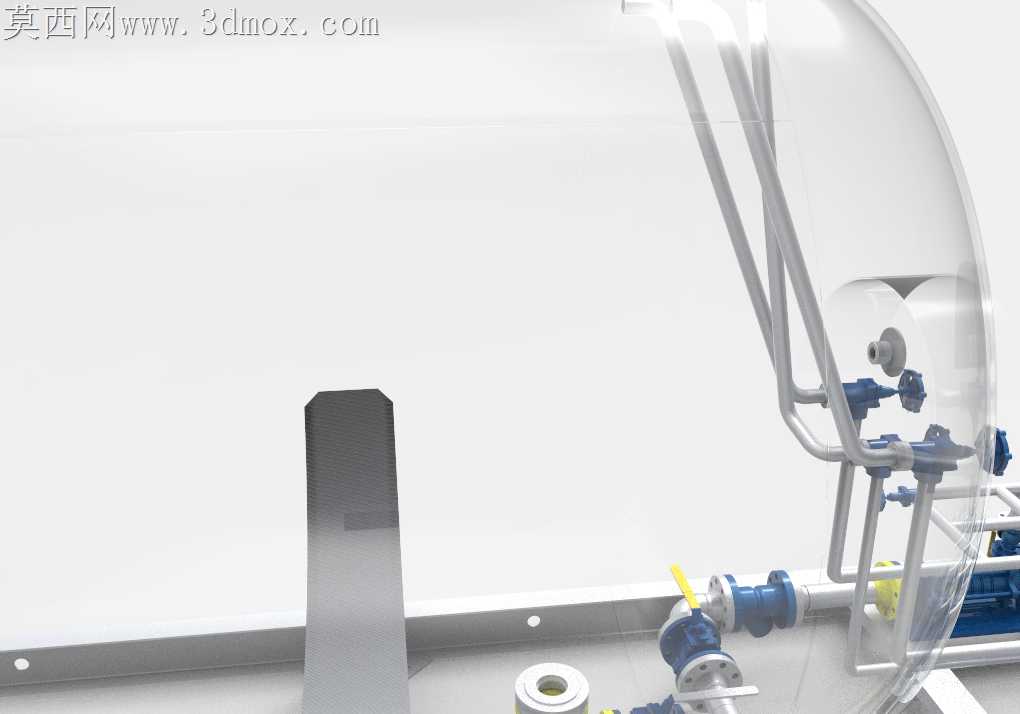

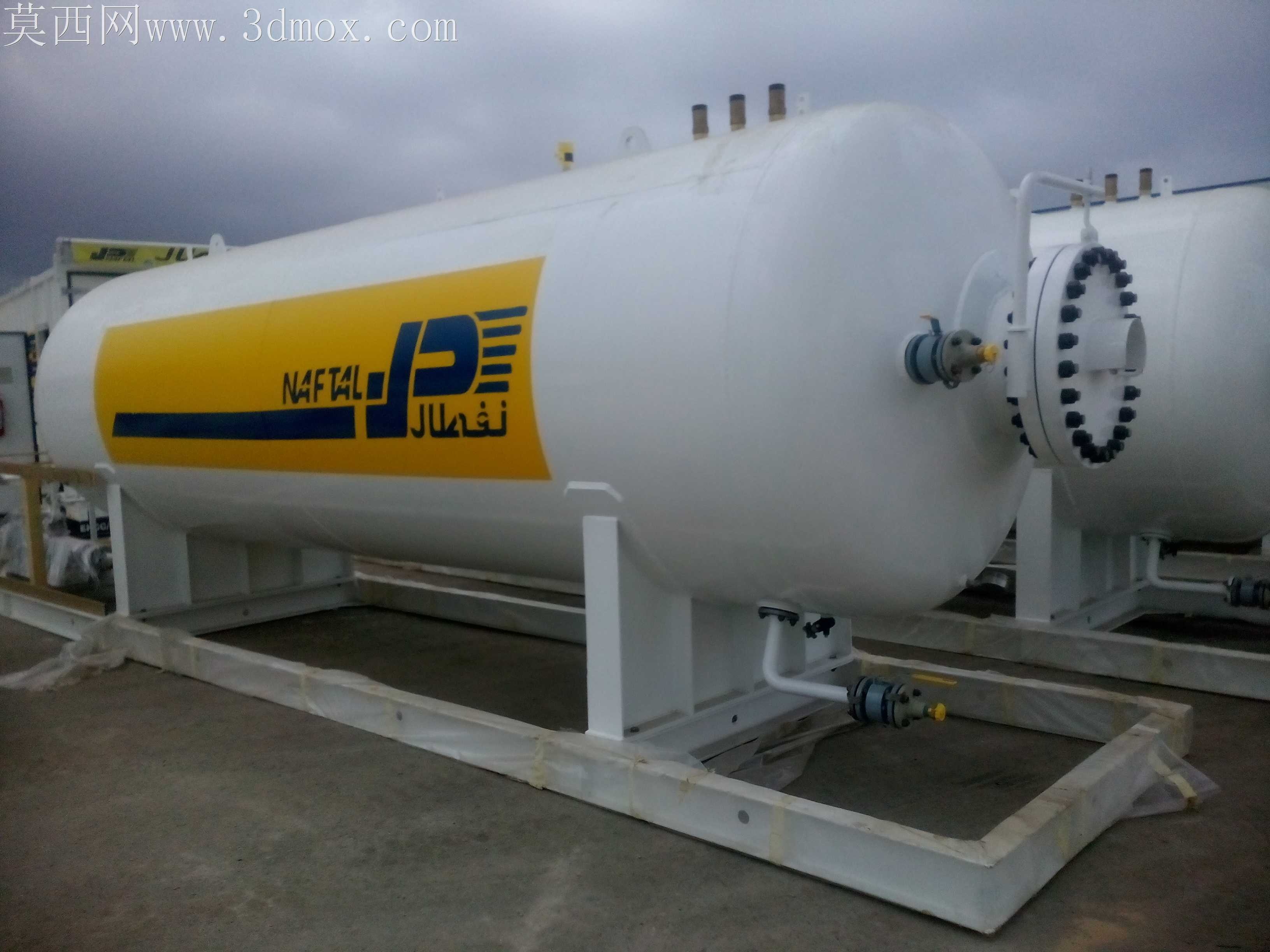

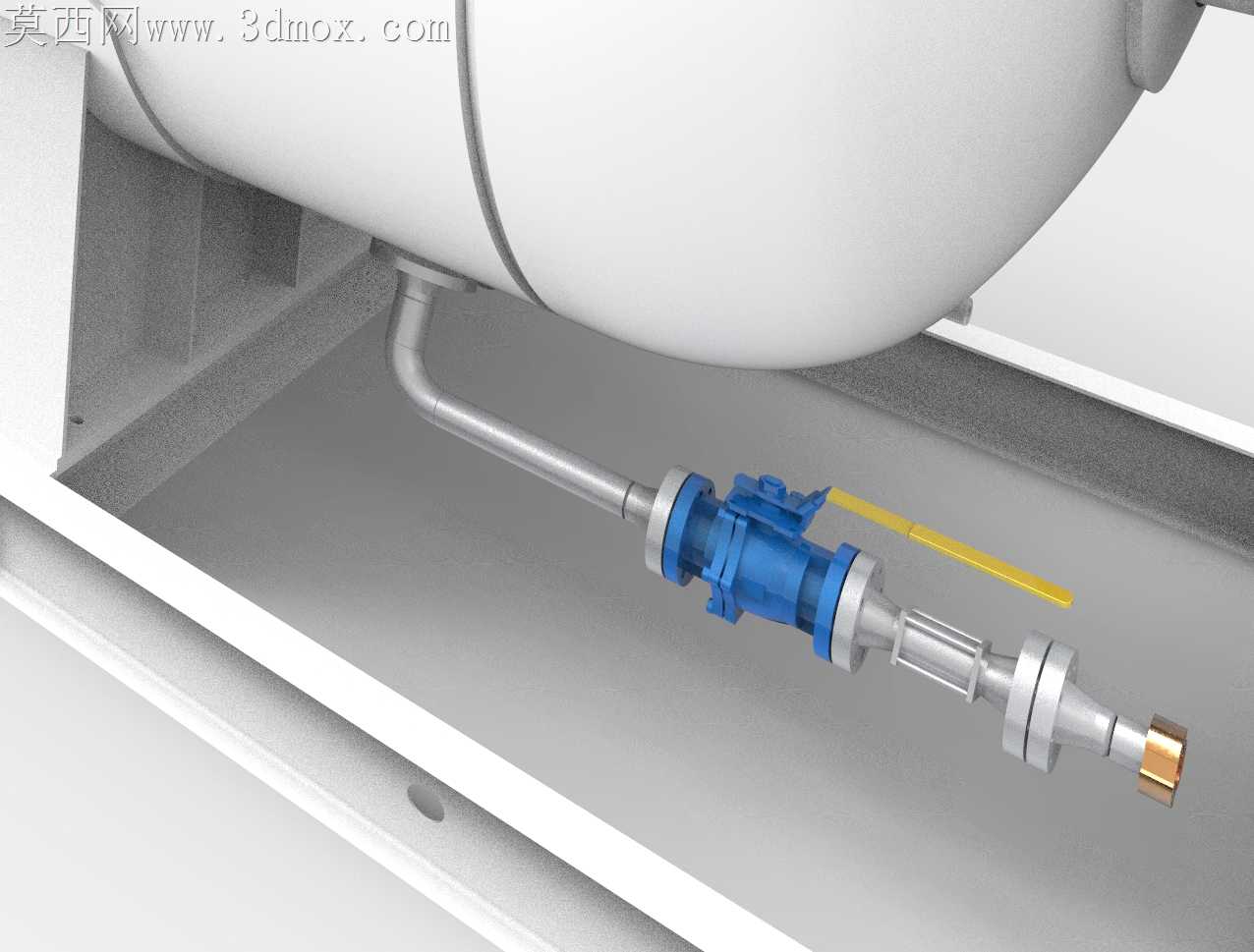

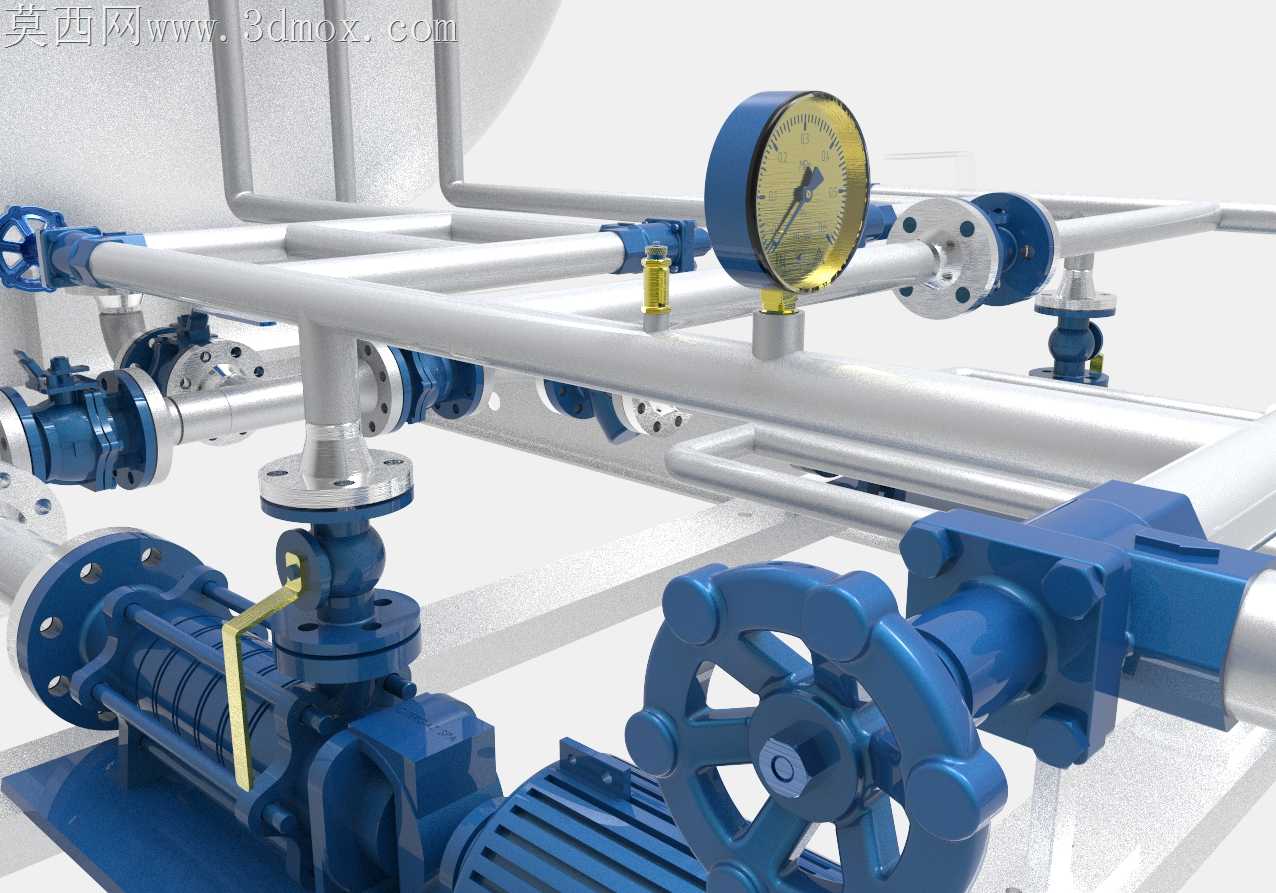

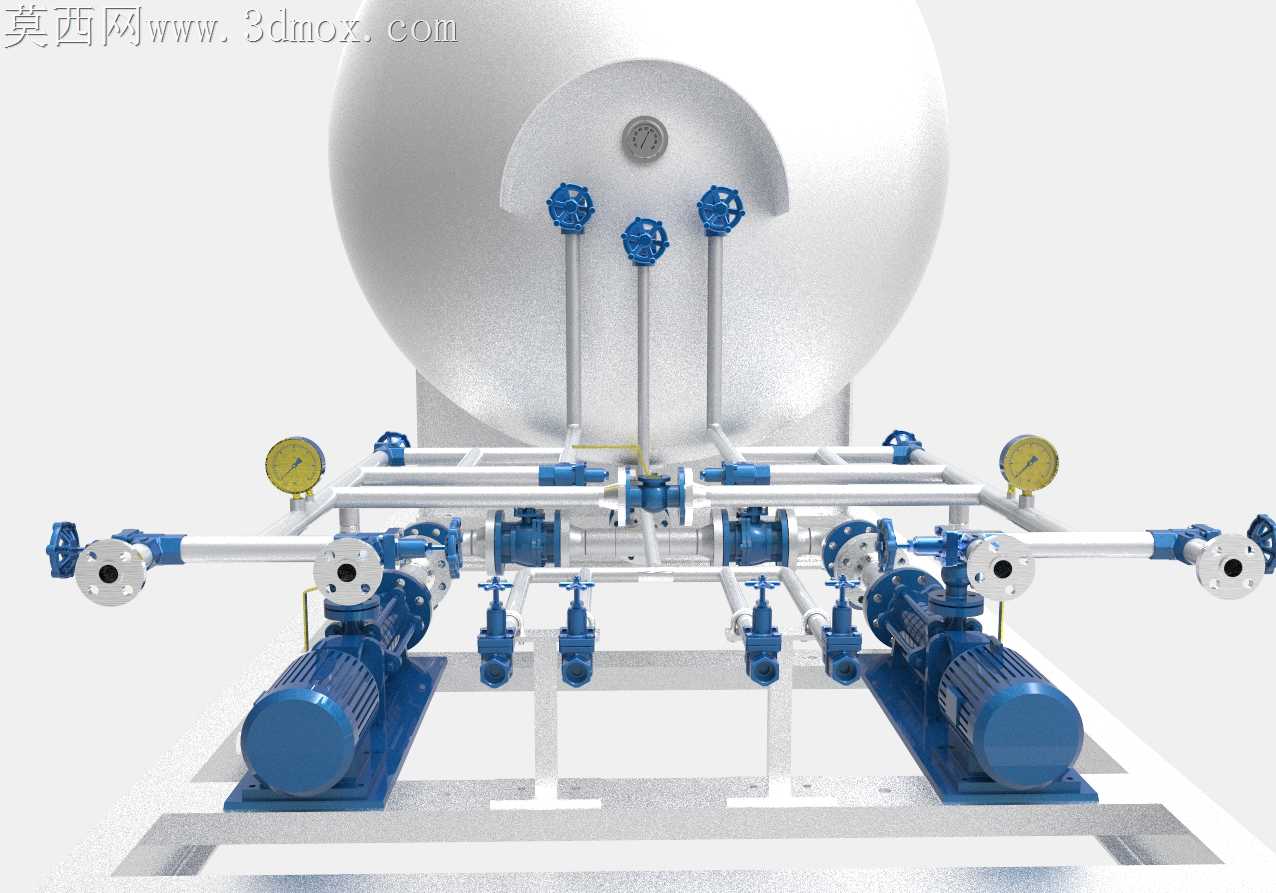

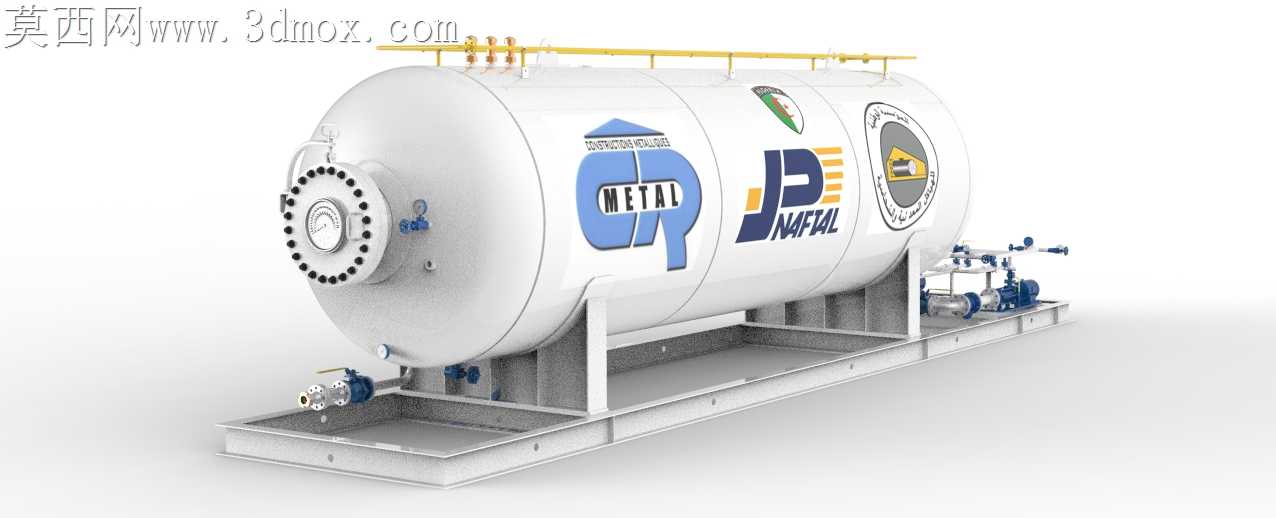

上次在车间跟师傅打磨封头拼缝的焊渣时，指尖蹭到未清根的焊瘤，瞬间被划开一道小口子，那时候就暗下决心，做这套罐体模型时一定要把焊缝细节、坡口处理的逻辑抠到实处，不能只做个光溜溜的空壳子。最早构思这套结构的时候，最先卡壳的不是筒体卷圆的曲面曲率，而是鞍座与筒体接触处的局部应力释放——之前做实训项目时照搬标准鞍式支座，忽略了罐底接管开孔对支座垫板的干涉，最后做有限元校核时局部应力直接超了许用值30%，这次特意把支座垫板的开孔避让、补强圈的贴合弧度做了反复调整，连垫板边缘的倒角都对应了实际冷压成型的回弹量。跨软件转档的时候踩过不少坑，最初把接管法兰的螺栓孔阵列从参数化软件导到渲染环境时，出现了孔位错位、螺纹面破面的问题，后来特意把每个法兰的密封面、螺栓孔的基准轴做了统一约束，连人孔法兰的密封水线都做了0.2mm的凹凸纹理，不会出现转档后细节丢失的问题。管系排布的时候没有随便堆阀门，而是对照液化气站的实际工况，把液相进出口、气相平衡管、安全阀接管的位置都顺着操作巡检的通道排布，甚至预留了液位计安装的操作空间，不会出现实际安装时阀门手轮被护栏挡住的尴尬。之前见过不少储罐模型把爬梯、顶部操作平台的栏杆做的粗细失真，要么太细像铁丝要么太粗挡视线，这次特意按实际护栏管径的比例缩放，连平台踏板的防滑纹、栏杆底部的踢脚板都做了细节，不会出现量产时结构干涉的问题。做曲面过渡的时候，封头与筒体的环焊缝处特意留了1mm的余高纹理，不是生硬的直角拼接，对应实际埋弧自动焊的成型效果，连罐体表面的铭牌位置、防腐涂层的分色边界都参考了在用场站的罐体标识，不会出现标识位置违反安全规范的问题。之前做竞赛作品时忽略了排污管的坡度，最后评审时被老师指出罐内残液排不净的问题，这次特意把罐底排污口的位置做了3°的倾斜找坡，连排污阀的操作高度都设在了人员站立可及的1.2m位置，完全符合现场操作的人机工程要求。
