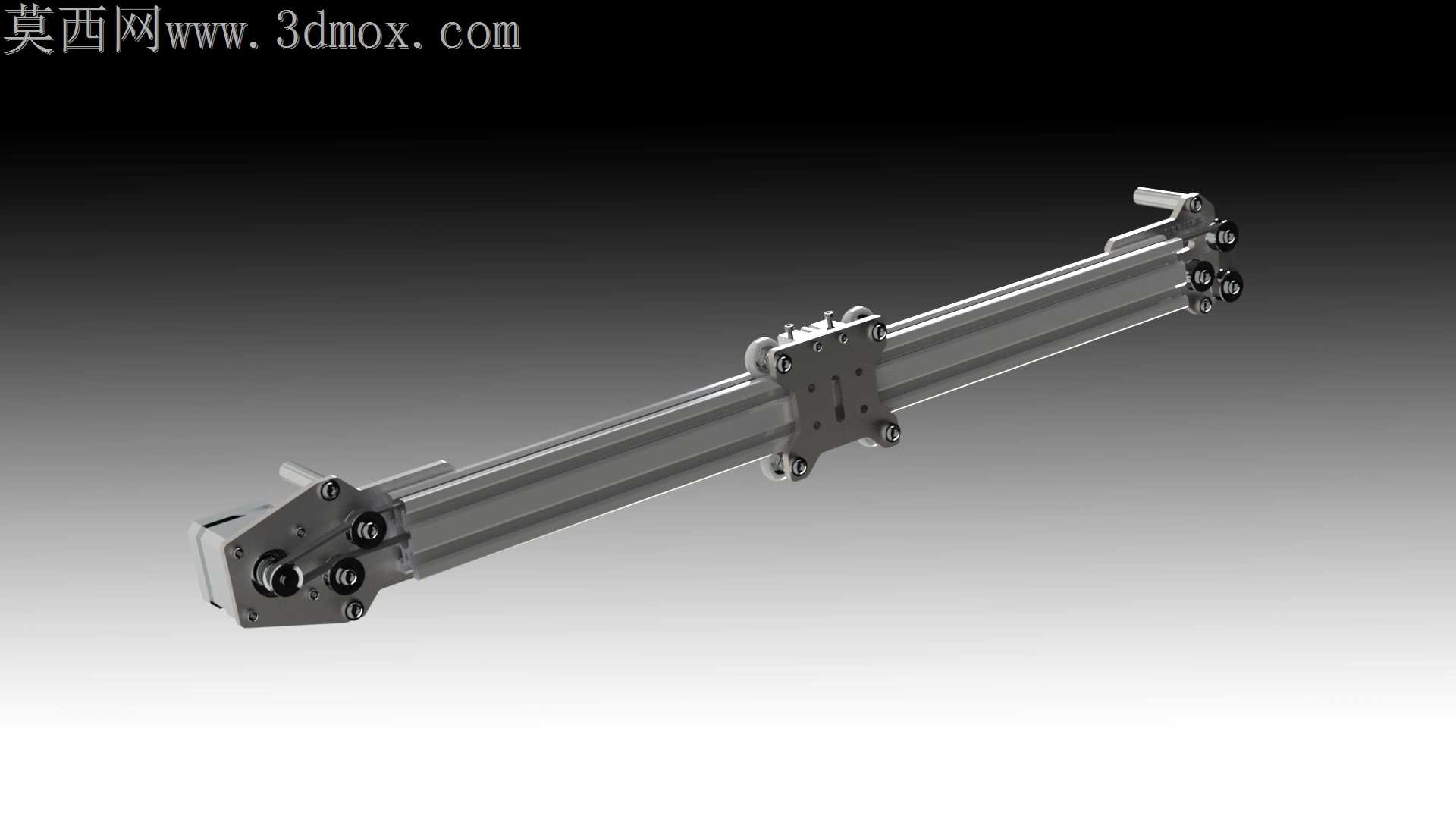

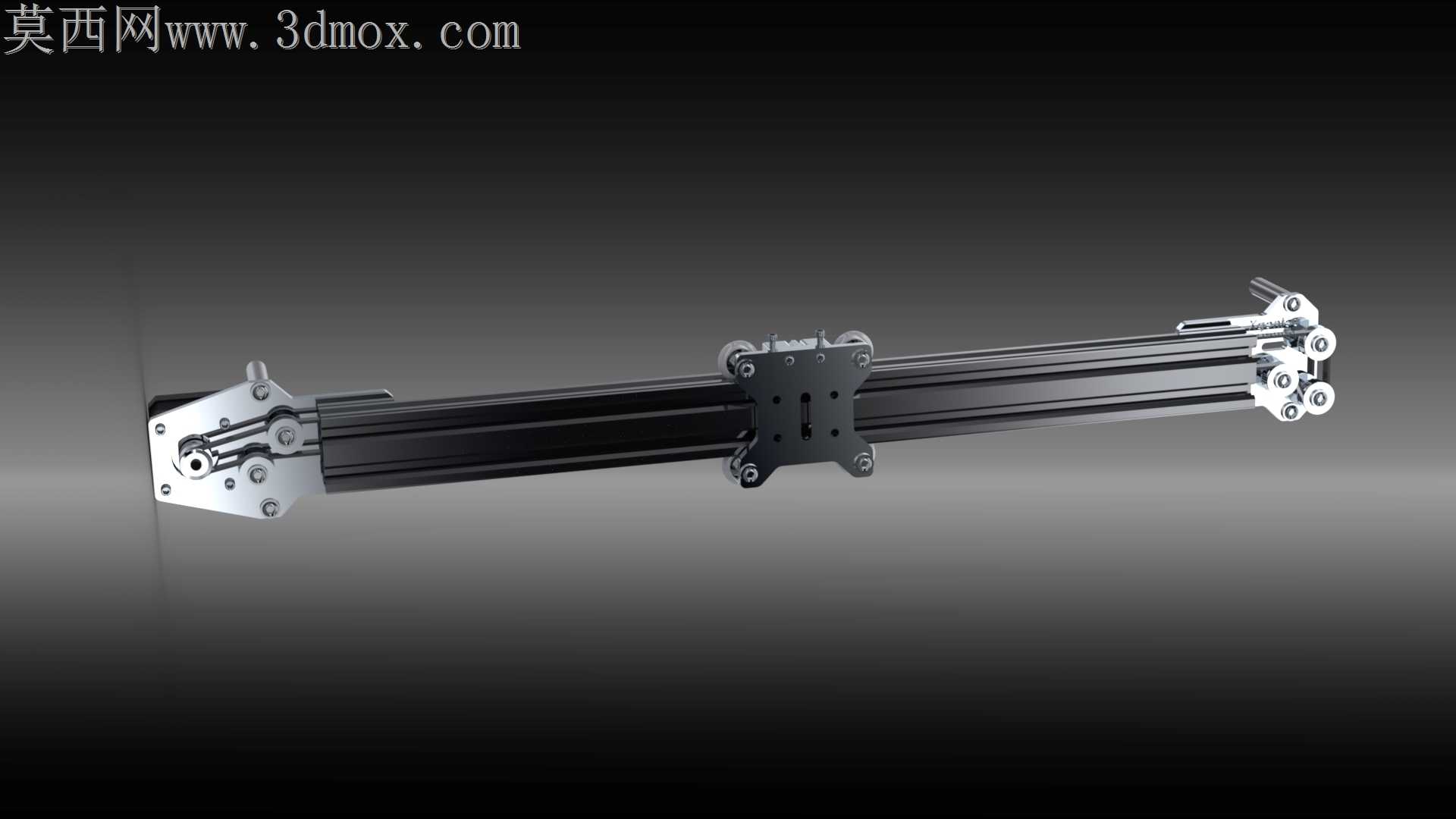

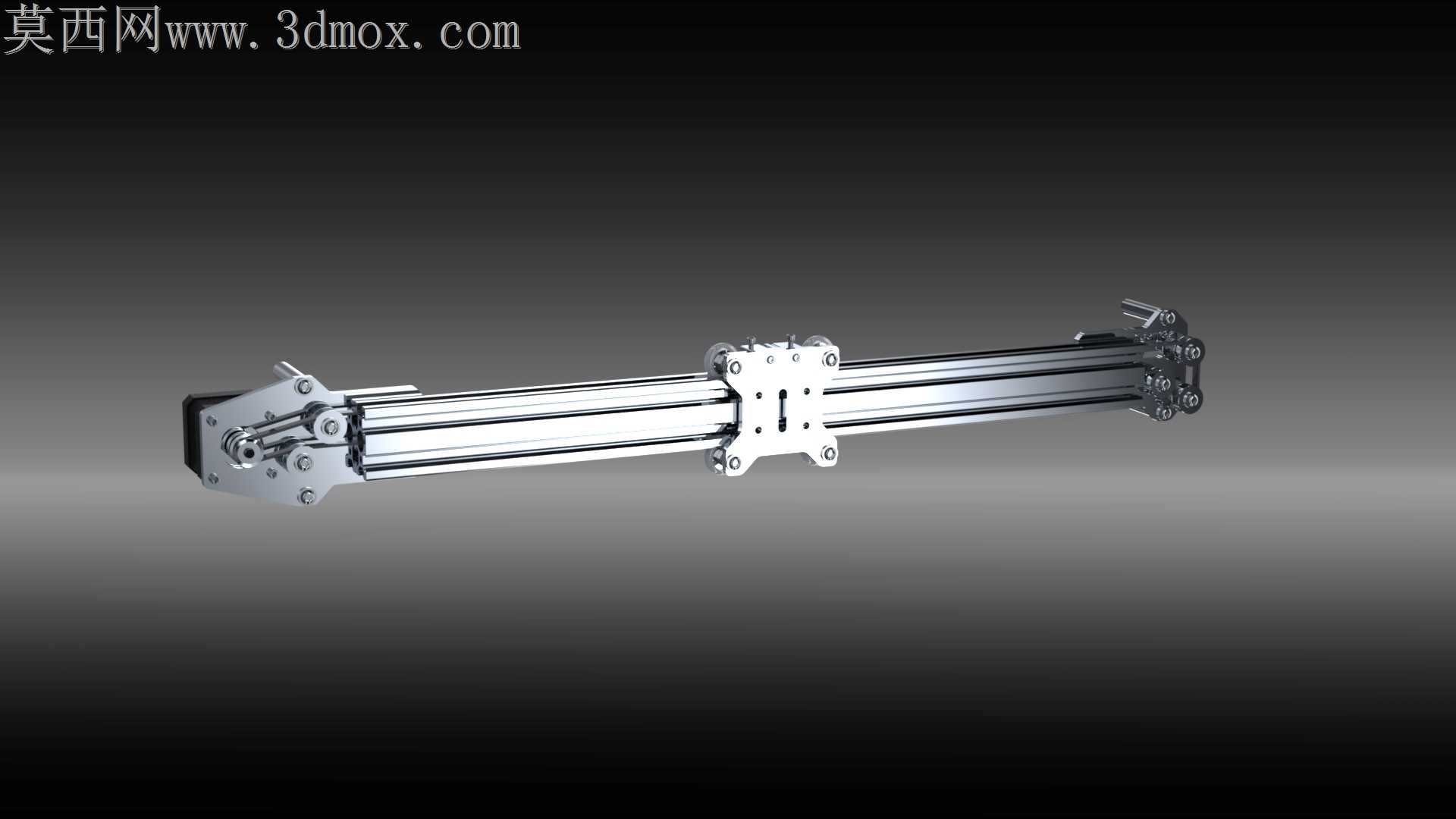

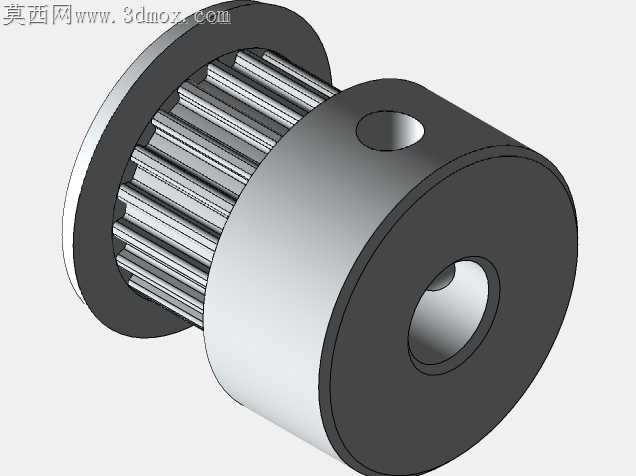

带尼龙滑槽的高精度数控直线传动导轨

上次给工作室做小型数控滑台的时候，用普通光轴导轨总出问题，要么滑块卡滞磨出铝屑，要么装配时公差留小了，低温环境下运行直接抱死，拆修的时候还把光轴表面蹭出了划痕，整套传动直接报废。后来试了好多线性轨道结构，要么加工难度太高，普通铣削做不出配合面，要么零件太多装配起来累计公差太大，跑起来晃得厉害，连摄影延时的精度都达不到。

这次做的这套结构，特意把滑槽换成了尼龙材质，最开始选尼龙料的时候踩过坑，第一次用的回收尼龙，切削完边缘有毛刺，装进去滑块滑动的时候阻力忽大忽小，后来换了全新的浇铸尼龙，铣削的时候进给放慢，切出来的滑槽内壁光滑度够，不用额外打磨就能直接装配。所有的安装板我都留了统一的安装孔位，不管是用铝板铣削加工，还是用PLA、PETG材料3D打印，都不用重新改孔位，打印的时候只要把层厚调到0.2mm，不用支撑就能打出所有配合面，省了好多后处理的功夫。

做结构取舍的时候，我特意把多余的定位凸台都去掉了，最开始的版本滑块上有四个定位柱，装配的时候只要铝型材的安装孔偏个0.1mm就装不上，后来改成了沉头孔直接锁附，哪怕型材切割的时候端面有点斜，也能通过螺丝的微调把平行度找正，不用专门做治具来校准。跨软件转档的时候出过一次问题，最开始在建模软件里把尼龙滑槽的壁厚设成了1.5mm，转成通用格式的时候曲面出现了破面，导进CAM软件里刀路直接出错，后来把壁厚统一调到2mm，所有圆角都改成R0.5以上，不管转什么格式都不会出现破面，加工的时候刀路也不会跳刀。

实际测试的时候，我把导轨装在小型CNC雕刻机上跑了整整七十二小时，滑块来回运行没有出现卡顿，尼龙滑槽也没有出现明显的磨损，后来拆下来看接触面，只有均匀的摩擦痕迹，没有掉屑的情况。后来把它改造成摄影滑轨用，装着全画幅相机加镜头来回滑动，画面没有出现抖动，哪怕是拍慢门延时也不会有卡顿的波纹。之前做的轨道要么滑块间隙大，运行的时候有旷量，要么预压调太紧，推起来阻力太大，这次特意在滑块的调节螺丝上留了微调余量，不用拆滑块就能直接调整预压，不管是轻载的摄影场景，还是带切削负载的小型数控场景，都能调到合适的松紧度。

之前给学生做实训教学的时候，好多学生做线性导轨总容易犯公差配合的错，要么把配合间隙留太小，热胀冷缩之后直接卡死，要么留太大，运行精度不够，这套结构所有的配合公差我都留了合理的范围，哪怕是新手第一次加工装配，只要按照图纸的尺寸来做，不用反复修配就能装出顺滑的导轨，不会出现装完动不了的情况。
