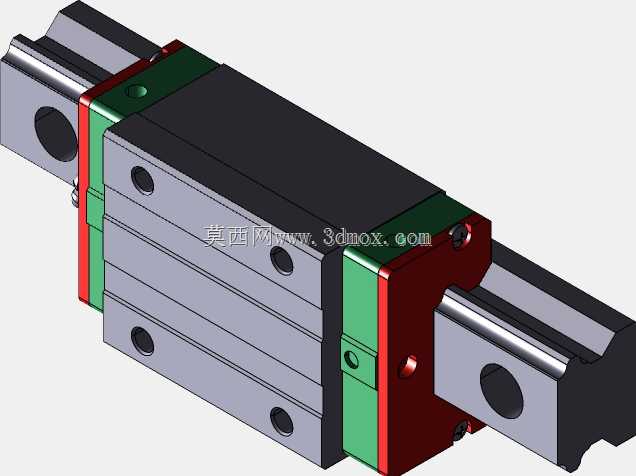

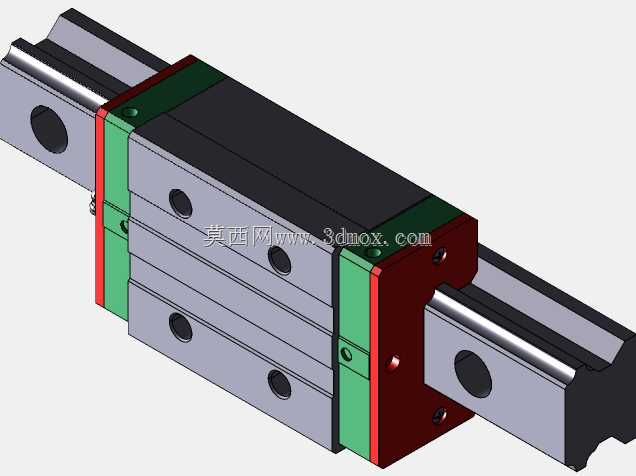

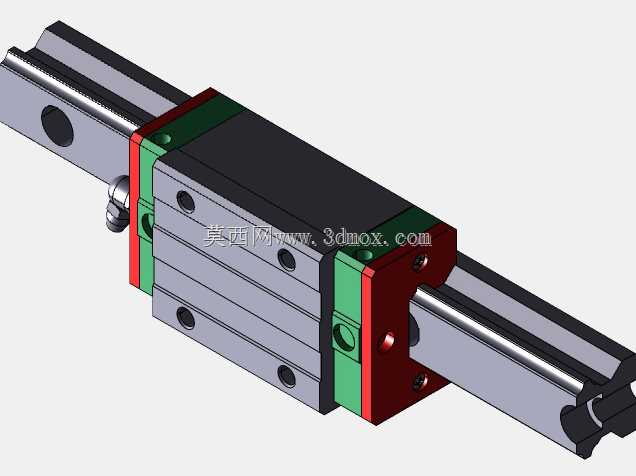

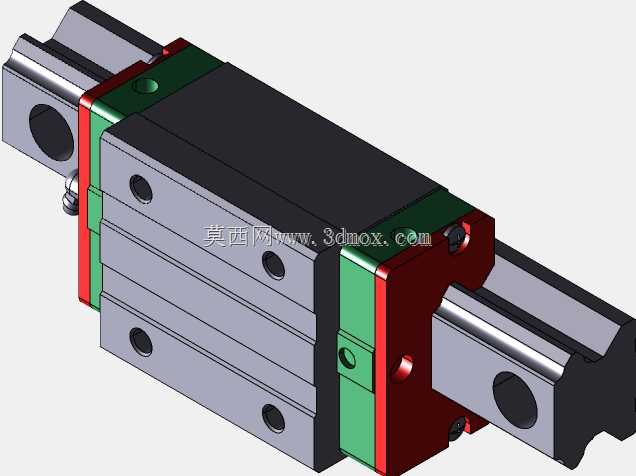

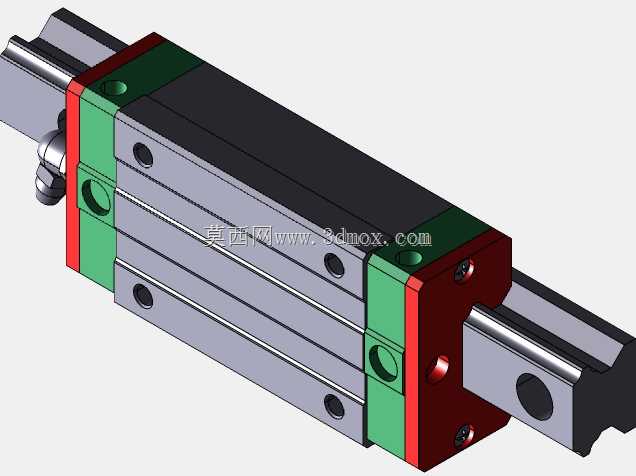

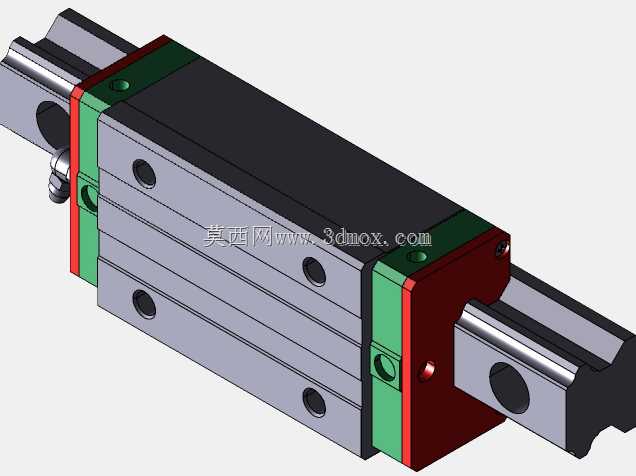

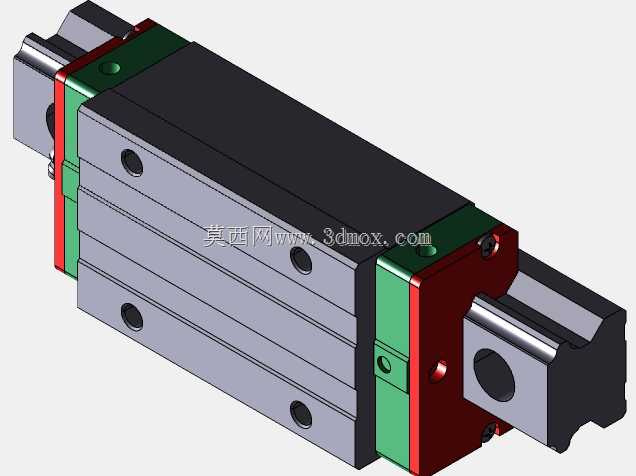

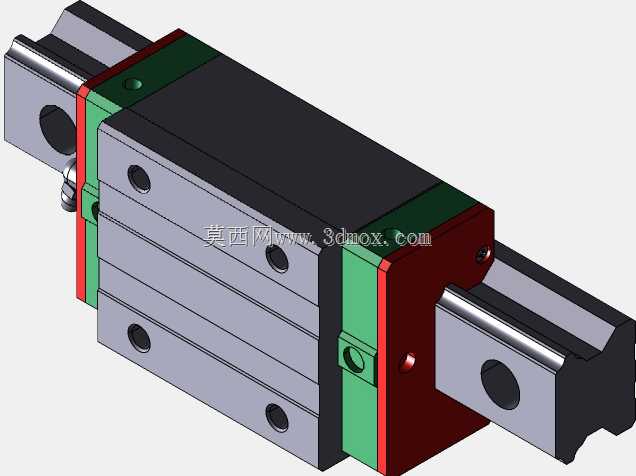

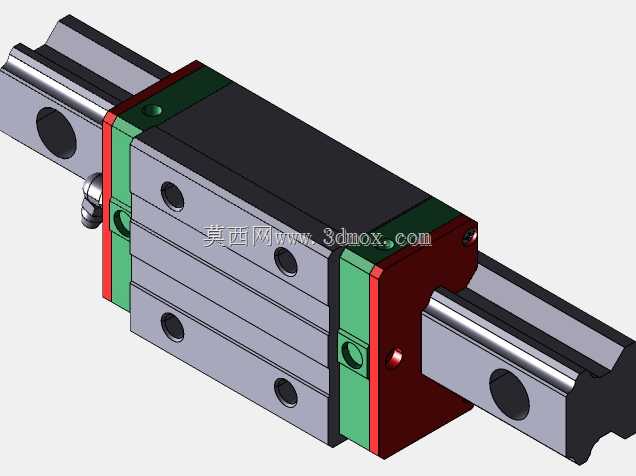

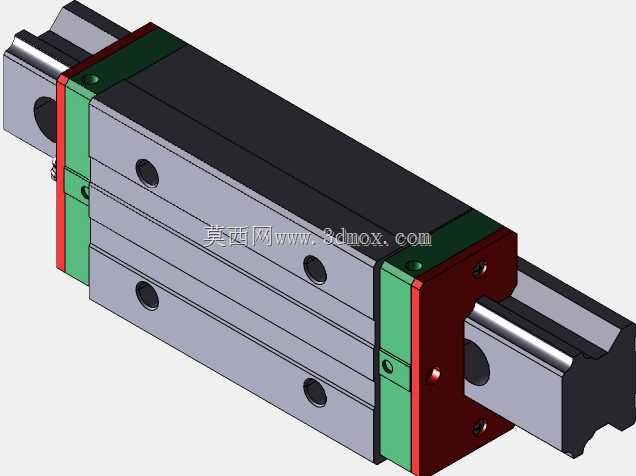

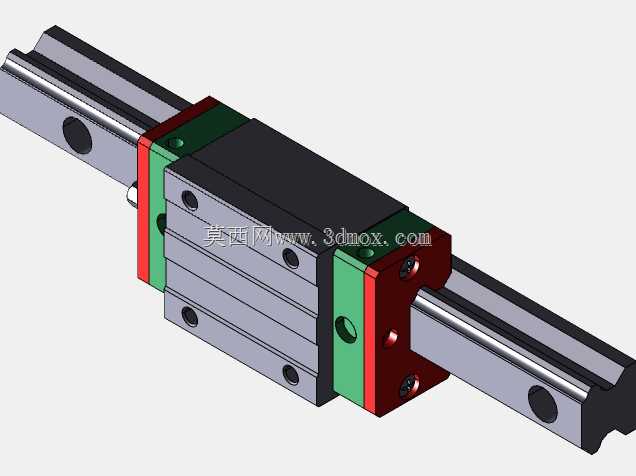

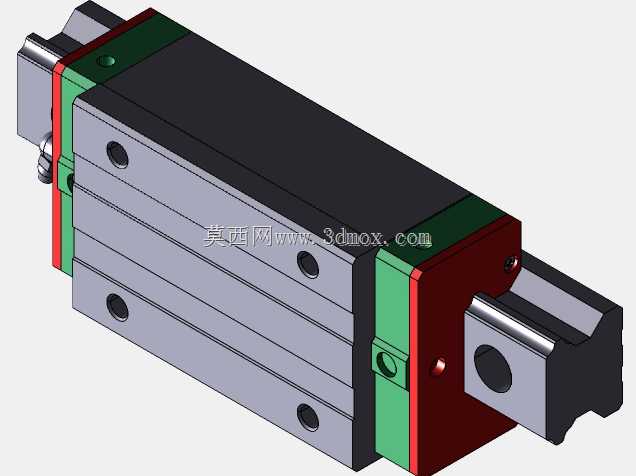

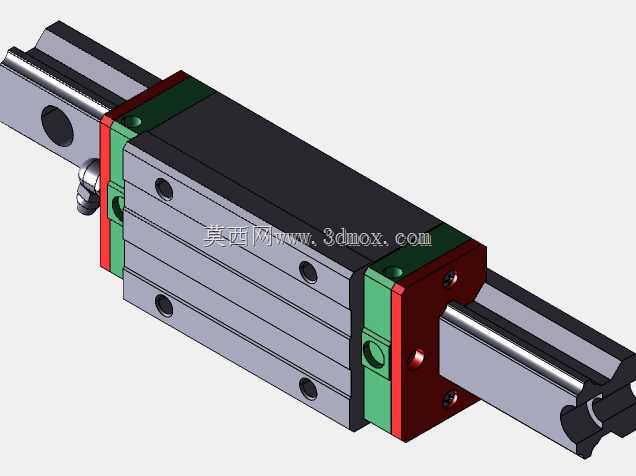

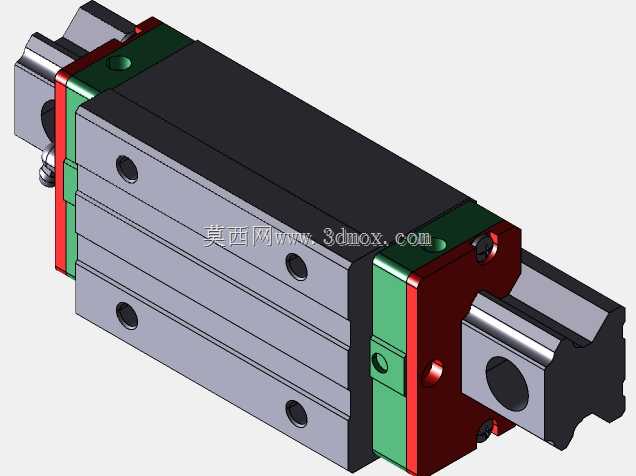

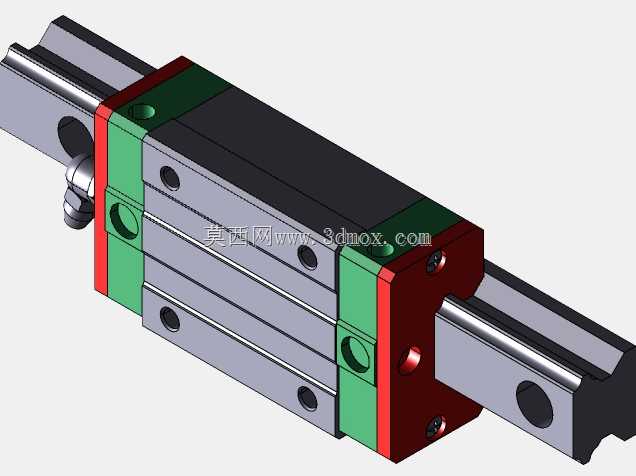

上银HGH系列线性导轨全套结构设计

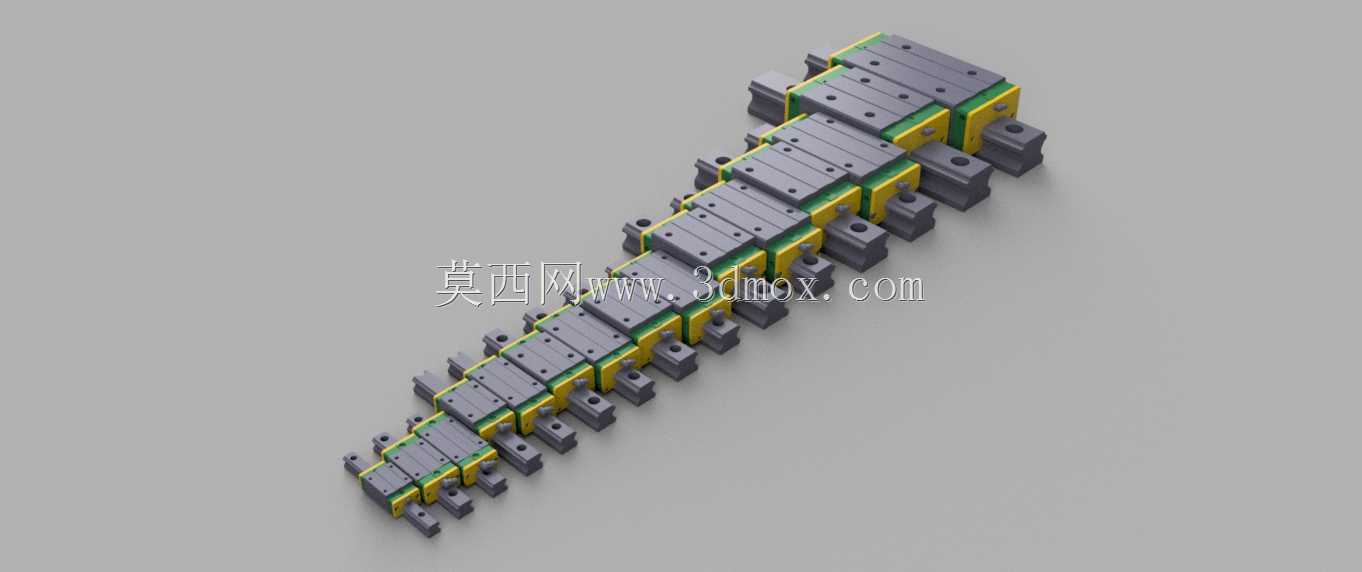

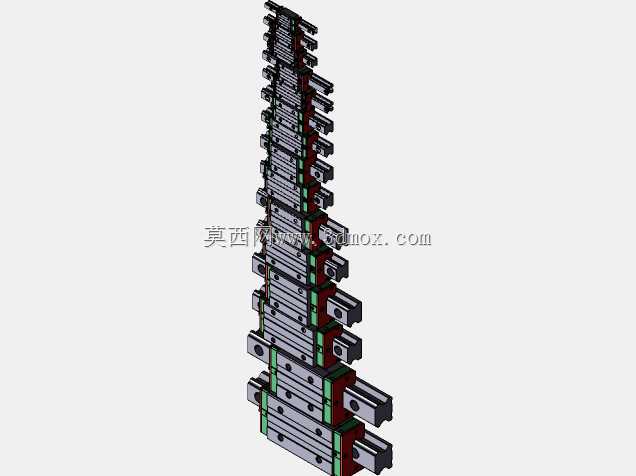

刚拿到这套导轨的实物样件时，最先注意到的是滑块端面密封件的飞边毛刺，之前做同类型导轨模型总忽略密封唇口的压缩量，这次特意把密封件和滑块端面的配合公差留了0.12mm的过盈量，避免实际装配时密封件挤裂或者起不到防尘效果。之前跨软件转档时总出现滚道曲面破面的问题，这次在处理滑块和导轨的滚道接触面时，特意把圆弧衔接处的公差带控制在0.005mm以内，转成通用格式后不会出现曲面褶皱，导入不同工程软件都能直接提取特征做装配仿真。做结构的时候特意参考了实际量产的取舍，滑块上的注油孔没有做完全贯通的深孔结构，实际量产时深孔加工容易出现钻头偏移导致孔位超差，模型里把注油孔的深度做到刚好连通滚道润滑腔，既满足润滑需求，又降低加工报废率。不同规格的滑块安装孔位做了统一的基准对齐，同系列不同长度的导轨拼接时，安装孔的中心距偏差控制在0.02mm以内，实际设备安装时不需要重新配打孔位。之前做实训项目时吃过亏，把导轨的安装基面做的完全平整，实际工况下设备床身会有细微的形变，这次模型里特意在导轨底面预留了0.01mm的让刀槽，安装时锁紧螺丝不会导致导轨拱起影响直线度。滚柱的排布做了等距错位设计，避免滚柱同时进入滚道接缝产生运行卡顿，每个滑块的回流槽曲率做了顺滑过渡，不会出现滚柱卡滞的情况。端盖的卡扣结构做了0.08mm的装配间隙，实际拆装维护时不用硬撬就能拆下端盖更换密封件，不会像之前的模型那样卡扣做的过紧，一拆就断。导轨两端的防尘刮板做了双层结构，外层刮除大颗粒切屑，内层阻挡细微粉尘，两层刮板的贴合角度做了15度的倾斜，不会因为运行时的摩擦导致刮板翻边。整套模型的所有配合面都做了倒角处理，没有尖锐的直角边，实际搬运装配时不会划伤操作人员，也不会因为应力集中导致导轨边角崩裂。
