50吨立式四柱粉刷机结构设计方案

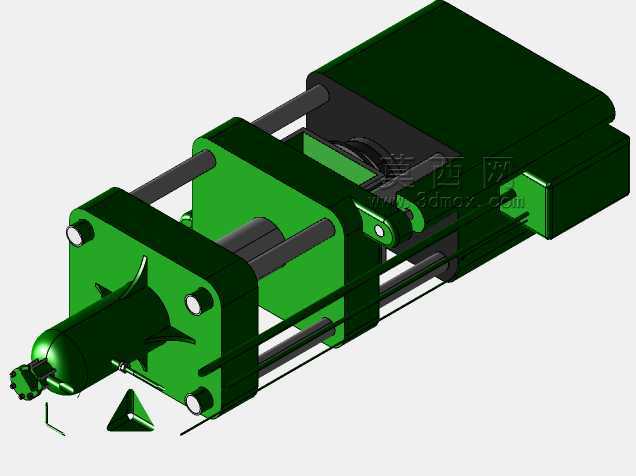

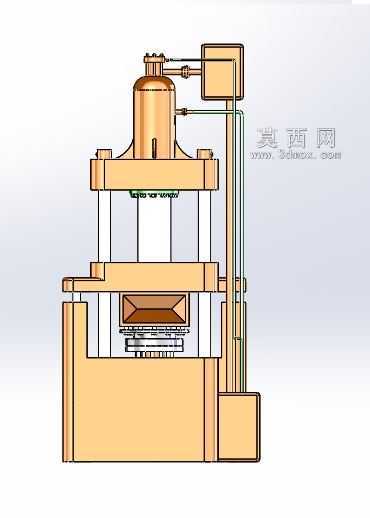

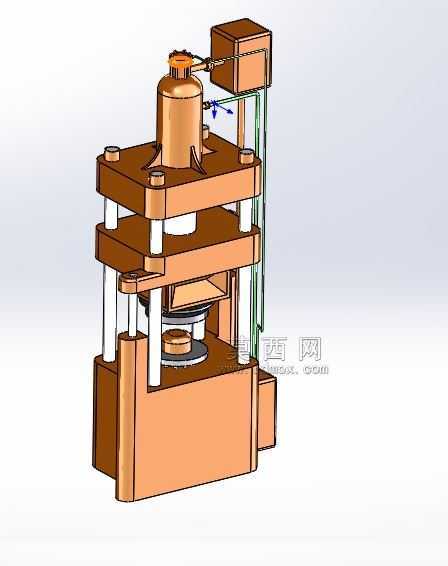

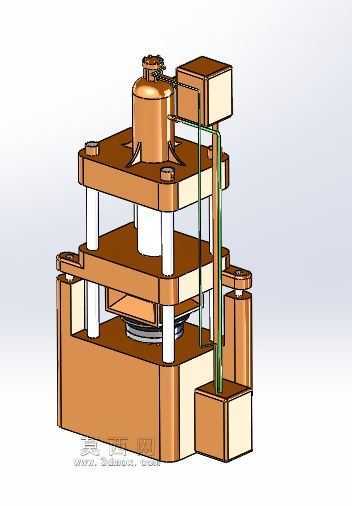

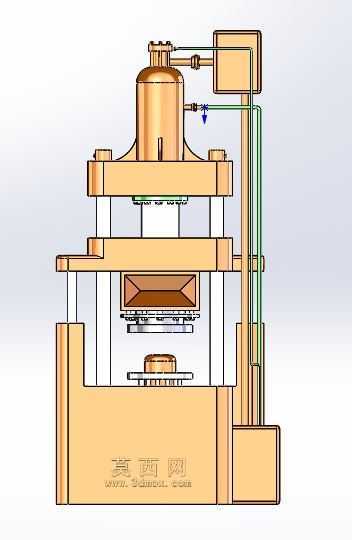

　　这套50吨规格的立式四柱粉刷机，核心面向建材预制件表面抹灰压合、板材类工件冲压整形的生产场景，在装配式建筑构件加工、装饰板材成型车间里，这类设备承担着粉料压覆、表层压实、坯件定型的核心工序，区别于普通开式冲压设备，四柱式的框架结构能在大吨位输出时保持更稳定的受力状态，避免偏载导致的工件成型精度偏差。从结构布局来看，设备采用下置机身油箱、中置活动工作台、上置主油缸的经典立式排布，四根镀铬导向立柱贯穿上下固定横梁，活动横梁通过铜套与立柱配合滑动，导向间隙控制在0.02-0.05mm区间，既能保证压合作业时的垂直运动精度，也能承受偏置载荷下的侧向分力，不会出现运行卡滞、压头倾斜的问题。主驱动油缸采用单杆活塞式结构，

　　缸径匹配50吨额定输出力的油压参数设计，油缸顶端配置的行程调节机构，可以根据不同工件的压合厚度需求，调整活塞杆的下行极限位置，适配100-350mm区间内不同高度的工件加工需求，无需额外更换工装垫块就能完成多规格产品的切换生产。设备右侧集成的独立控制箱，将油路控制阀组、电气操作单元整合在同一柜体结构内，柜体与主机架之间采用硬管连接油路，减少软管弯折带来的油压损耗，同时布线沿立柱侧边的走线槽排布，避免作业过程中物料掉落砸损管线，也方便后期维护时的线路排查。工作台面采用T型槽结构设计，槽间距按照通用工装夹具的安装尺寸设置，可以直接固定抹灰模具、冲压凹模等工装，无需额外加工转接板，降低工装适配的成本。

　　设备的安装边界需要考虑作业时的操作空间，主机正面预留不小于1.2米的上下料操作位，后侧预留0.8米的维护检修空间，整机地面安装需要做厚度不小于200mm的混凝土地基，预埋地脚螺栓孔对应底座的安装孔位，保证设备满负荷运行时不会出现机身晃动、位移的问题。在功能设计上，这套设备除了基础的下行压合、保压、回程动作外，还在油缸旁设置了接近开关行程限位，当活动横梁运行到上下极限位置时会自动切断油路输出，避免超行程运行导致的结构碰撞，同时油路系统配置了过载溢流阀，当压合力超过额定值的10%时会自动泄压，保护主机结构和油缸部件不会因为过载出现损坏。针对粉刷机的作业特性，活动横梁与下工作台的贴合面平行度控制在0.03mm/1000mm以内，

　　保证抹灰压合时工件表面的受力均匀，不会出现局部压不实、表层厚度不均的问题，设备的压合速度分为快进、工进、快退三个档位，快进行程速度可以达到120mm/s，缩短空行程的等待时间，工进速度可以根据粉料特性在5-20mm/s区间调节，保证粉料压覆时的排气充分，不会出现成型后坯件内部空鼓的问题。从建模细节来看，所有结构件的连接位置都做了应力集中的规避处理，立柱与上下横梁的配合轴肩位置设置了退刀槽和圆角过渡，焊接机身的焊缝位置都做了凸台补强，对应满负荷工况下的受力仿真结果，对横梁的受力薄弱位置增加了筋板结构，保证设备长期满负荷运行时的结构刚性，不会出现横梁变形、立柱拉伤的问题。这套结构的设计思路没有追求冗余的复杂功能，而是围绕粉刷机实际作业中的稳定性、工装适配性、维护便捷性三个核心需求展开，去掉了非必要的花哨结构，所有部件的选型和排布都服务于压合作业的精度和可靠性，不管是用于预制墙板的表面抹灰压合，还是用于小型金属件的冲压整形，都能通过简单更换工装完成功能切换，适配中小加工车间的多品类生产需求。
