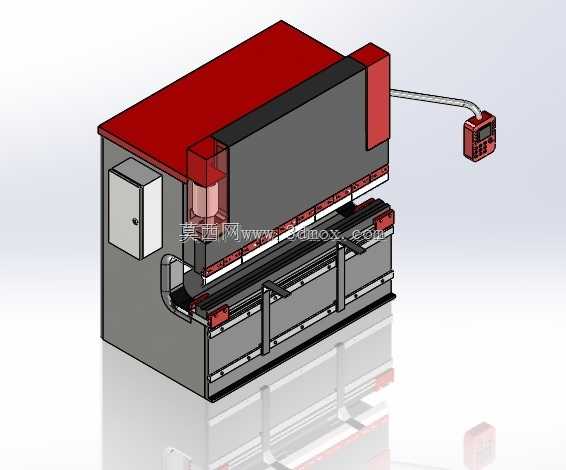

100吨金属板材折弯液压机结构设计

刚拿到薄板折弯工况需求的时候，最先要解决的是滑块下行时的平行度偏差问题，车间里老款液压机用久了会出现左右折弯角度差超2度的情况，根源就是导轨配合间隙没留够热膨胀余量，夏天连续开机三小时后导轨摩擦生热胀死，滑块卡滞带出来的角度偏差根本没法靠后挡料补。做这套结构的时候特意把两侧导轨的配合公差调到了H7/g6，比常规液压机的配合间隙放大了0.02mm，同时在导轨面预留了润滑脂储油槽，不用频繁停机注油也能保证连续八小时冲压的滑动顺畅。

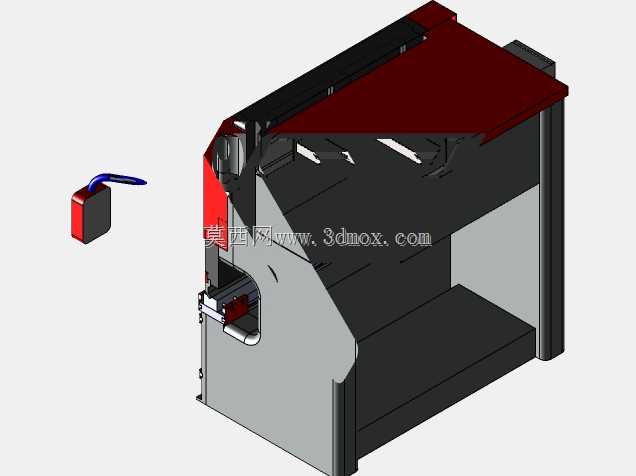

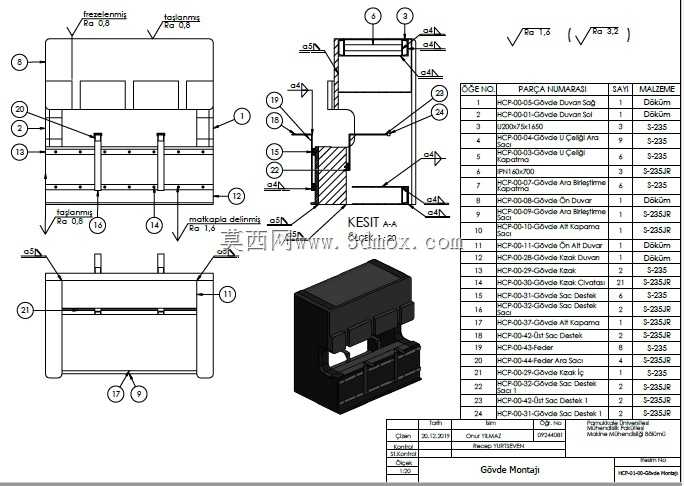

之前跨软件转档的时候踩过坑，STEP格式导入后液压管路的接头位置经常出现面丢失，这次建模的时候特意把所有管路接头的倒角做了0.5mm的冗余处理，转IGES格式的时候不会出现破面，渲染的时候也不用反复补面。机身焊接结构做了取舍，没有追求整板焊接的外观，而是在侧板和上横梁的连接位置加了四块加强筋，虽然焊接的时候要多开四道坡口，焊后还要做去应力退火，但满负载100吨冲压的时候，机身的形变量能控制在0.1mm以内，不会出现长期使用后机身开裂的问题。

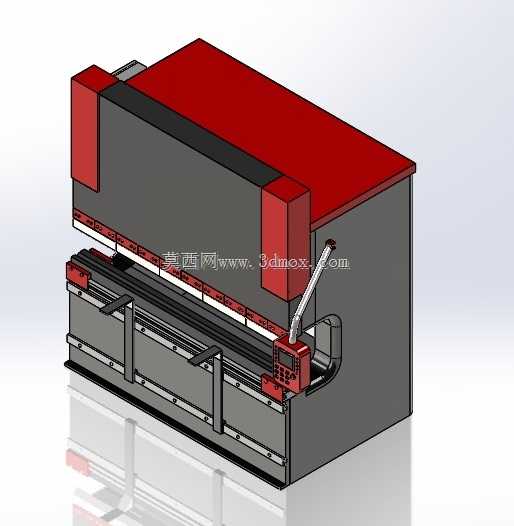

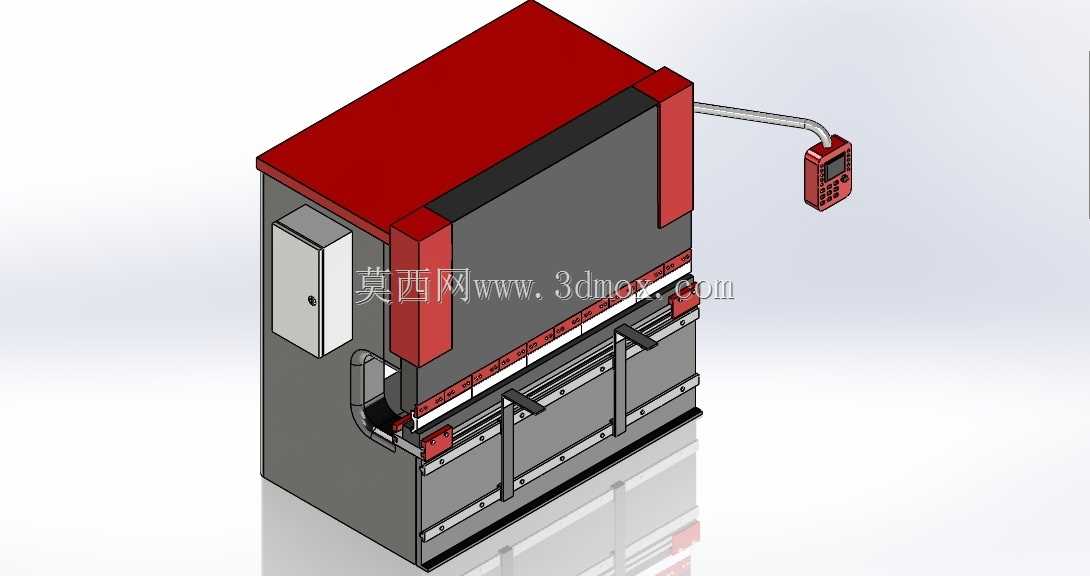

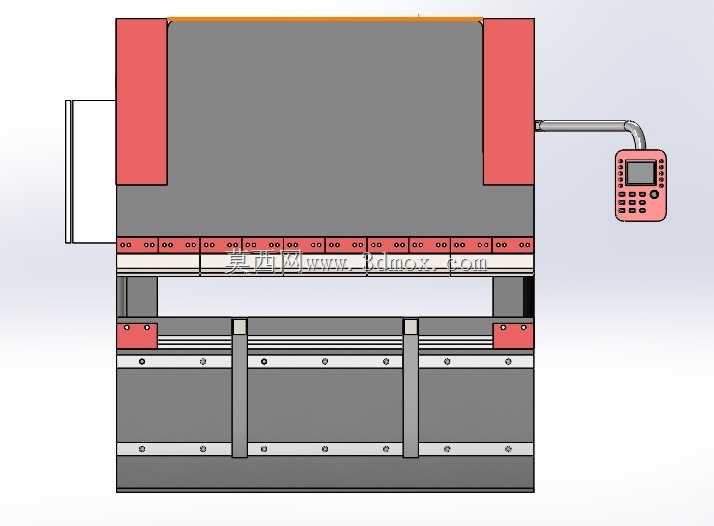

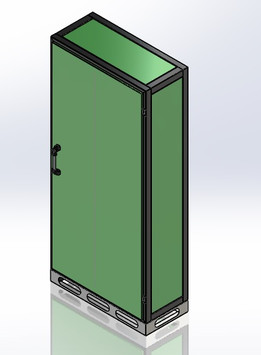

悬挂式操作面板的悬臂长度算过三次，最初做的1.2米悬臂操作人员站在机身正面操作的时候会挡视线，调到0.8米后又够不到侧边上料的位置，最后定在1米的长度，悬臂关节处加了阻尼套，不管是正面操作还是侧边调整参数，面板都能停在任意角度不会下坠。侧边的电气柜没有用常规的下走线，改成了侧部穿线孔，车间里冲裁下来的金属碎屑不会掉进走线槽造成线路短路，柜门的密封胶条选了耐油橡胶，长期接触液压油也不会老化开裂。

下工作台的模具安装槽做了T型槽通用结构，不用单独定制转接板就能装市面上常规的折弯模具，换模的时候不用重新打表找正，能省二十分钟左右的换模时间。液压站的位置特意设在机身侧后方，和操作区隔开，液压泵运转的噪音不会直接传到操作人员耳边，连续作业的时候噪音能控制在75分贝以内，符合车间作业的噪音标准。后挡料的导轨选了滚珠直线导轨，定位精度能到0.1mm，折批量薄板件的时候不用反复测量尺寸，首件调好参数后后续工件的尺寸偏差都能控制在公差范围内。
