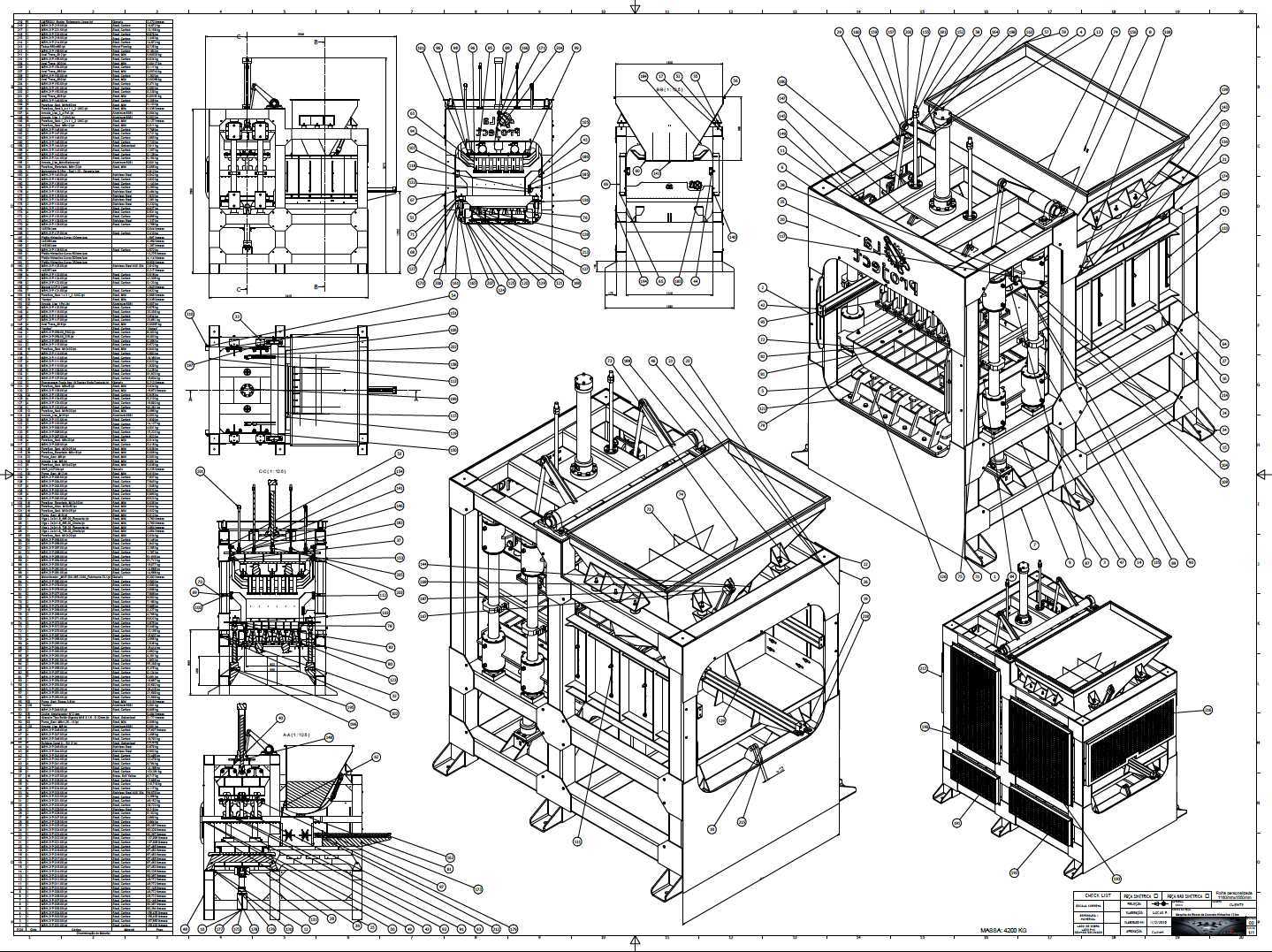

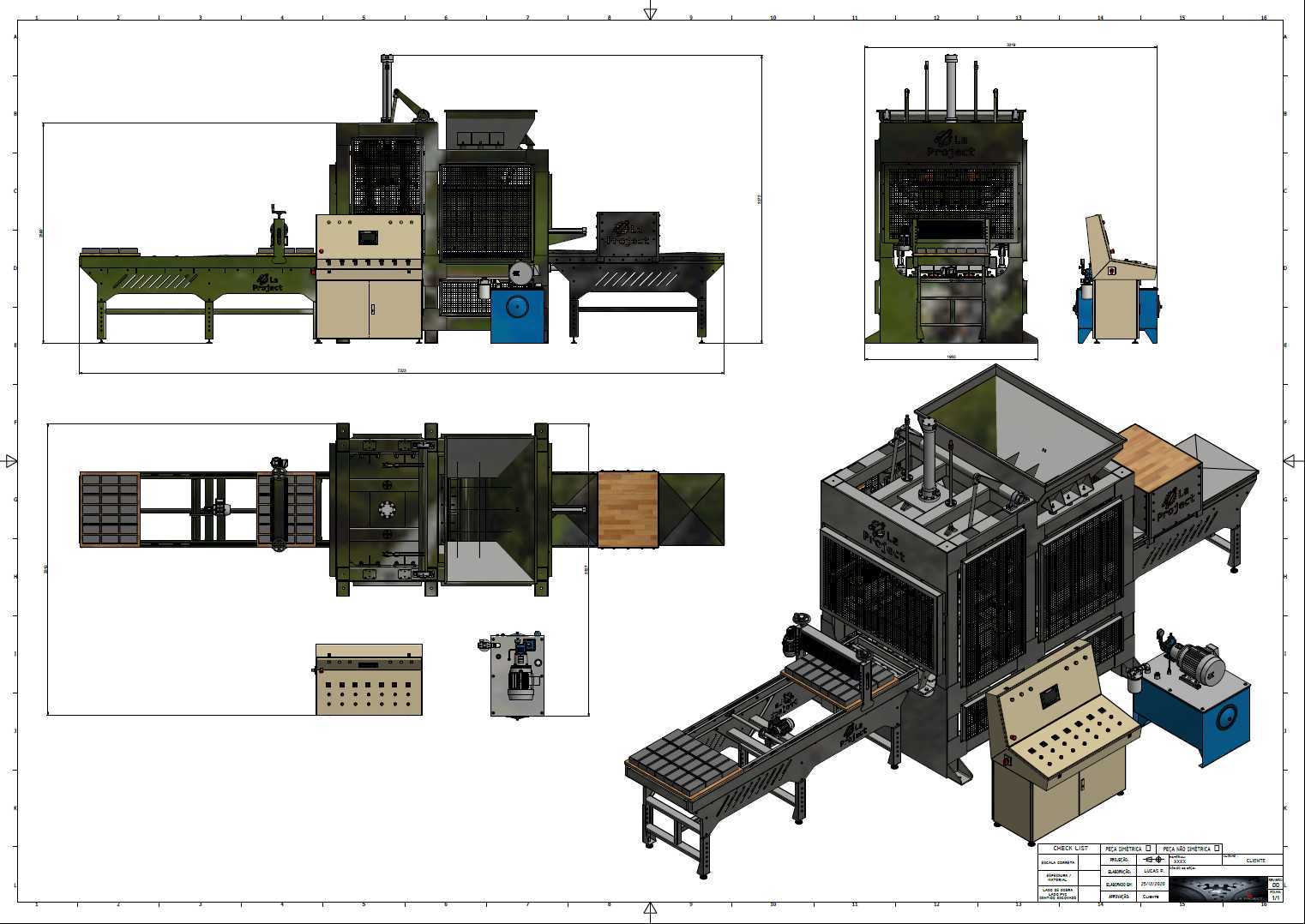

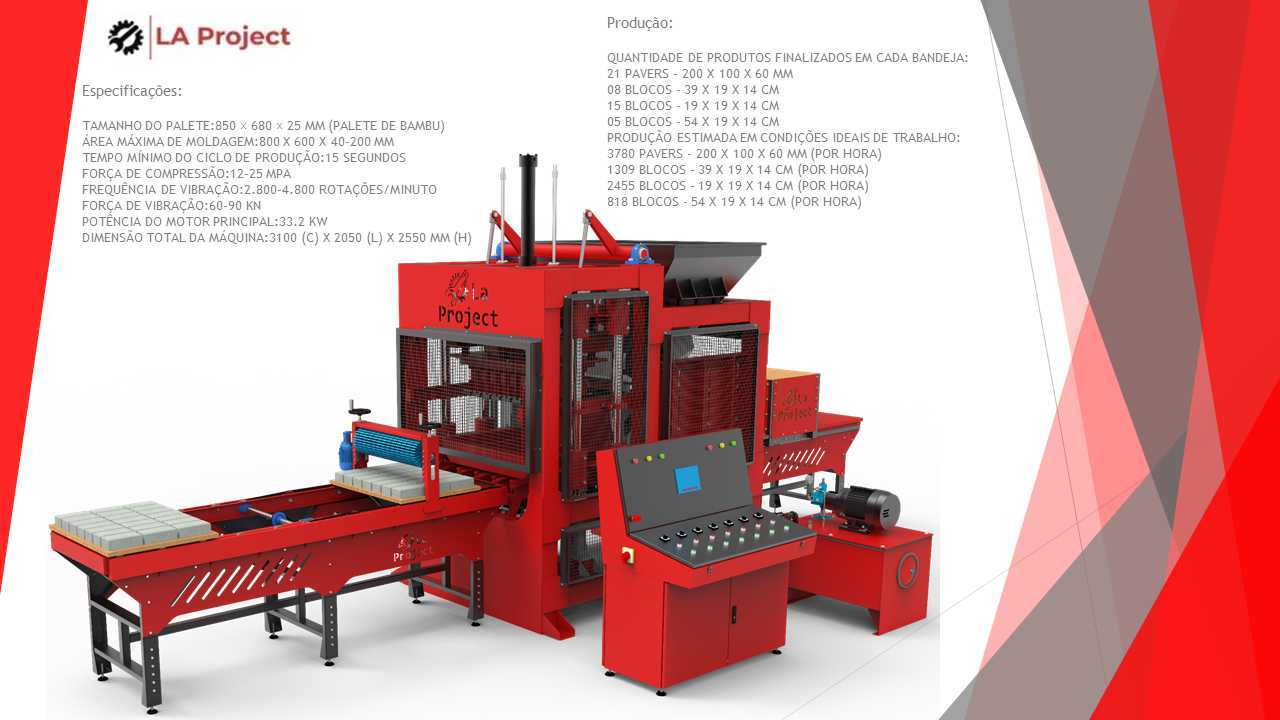

液压驱动混凝土砌块成型生产设备

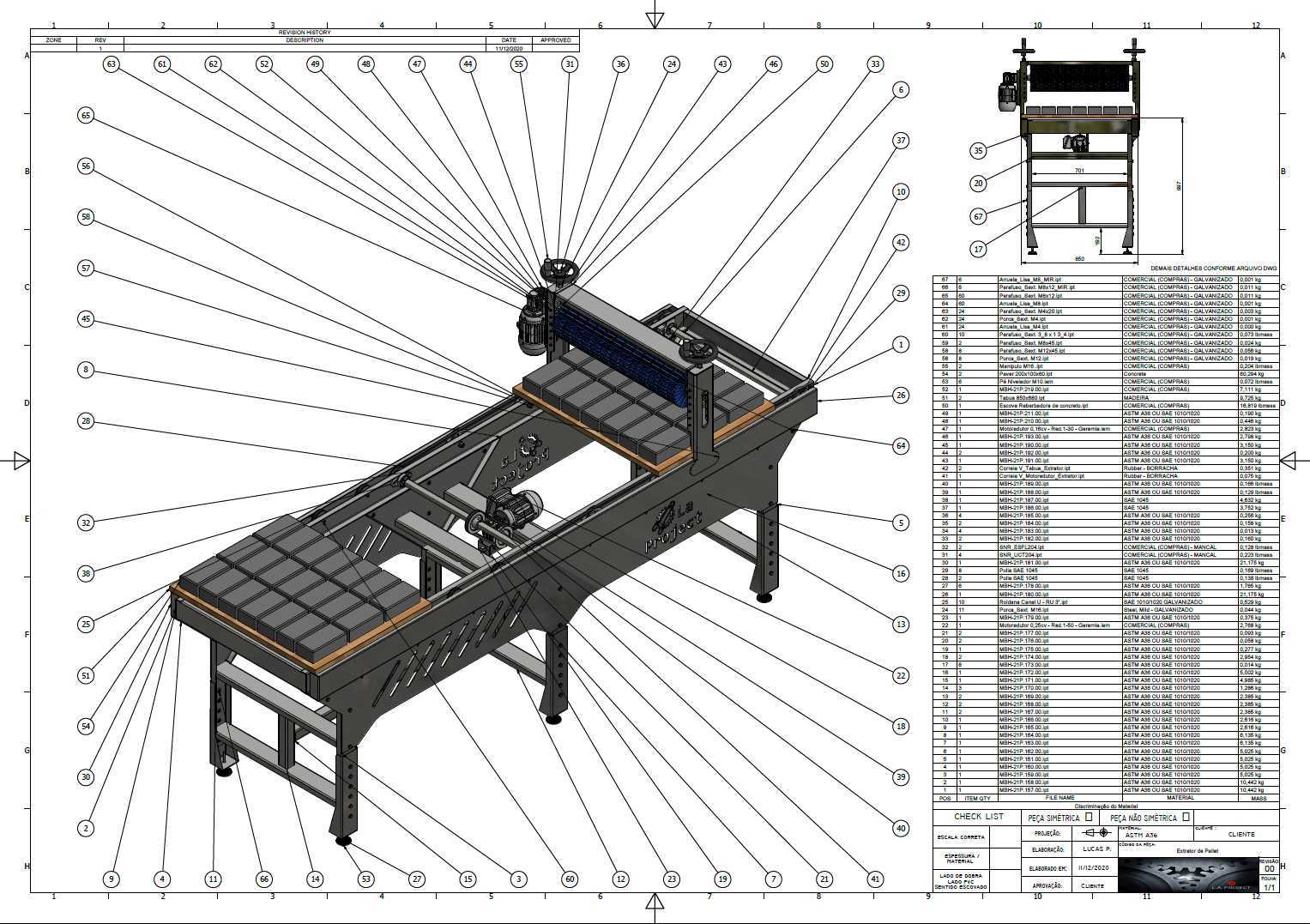

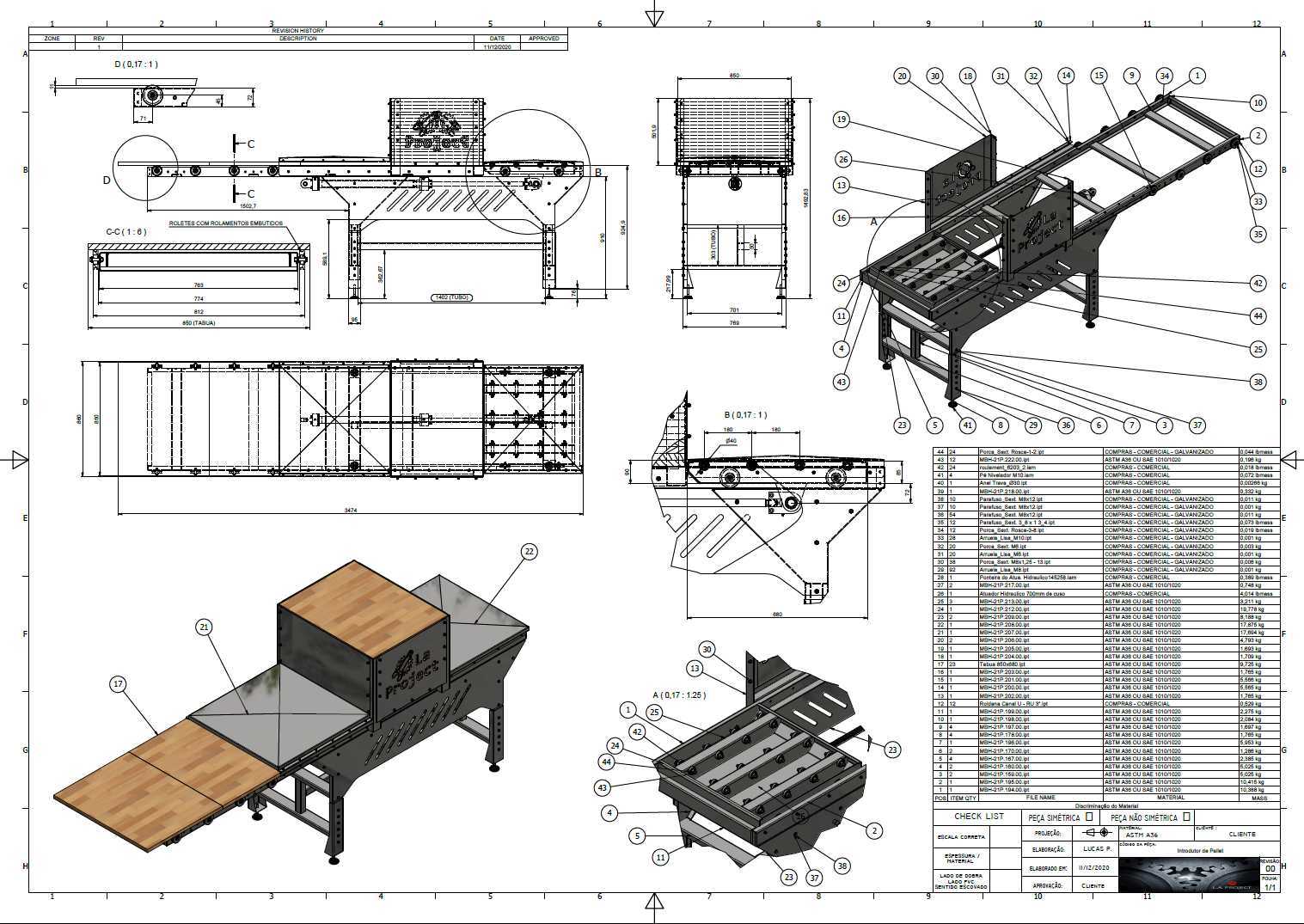

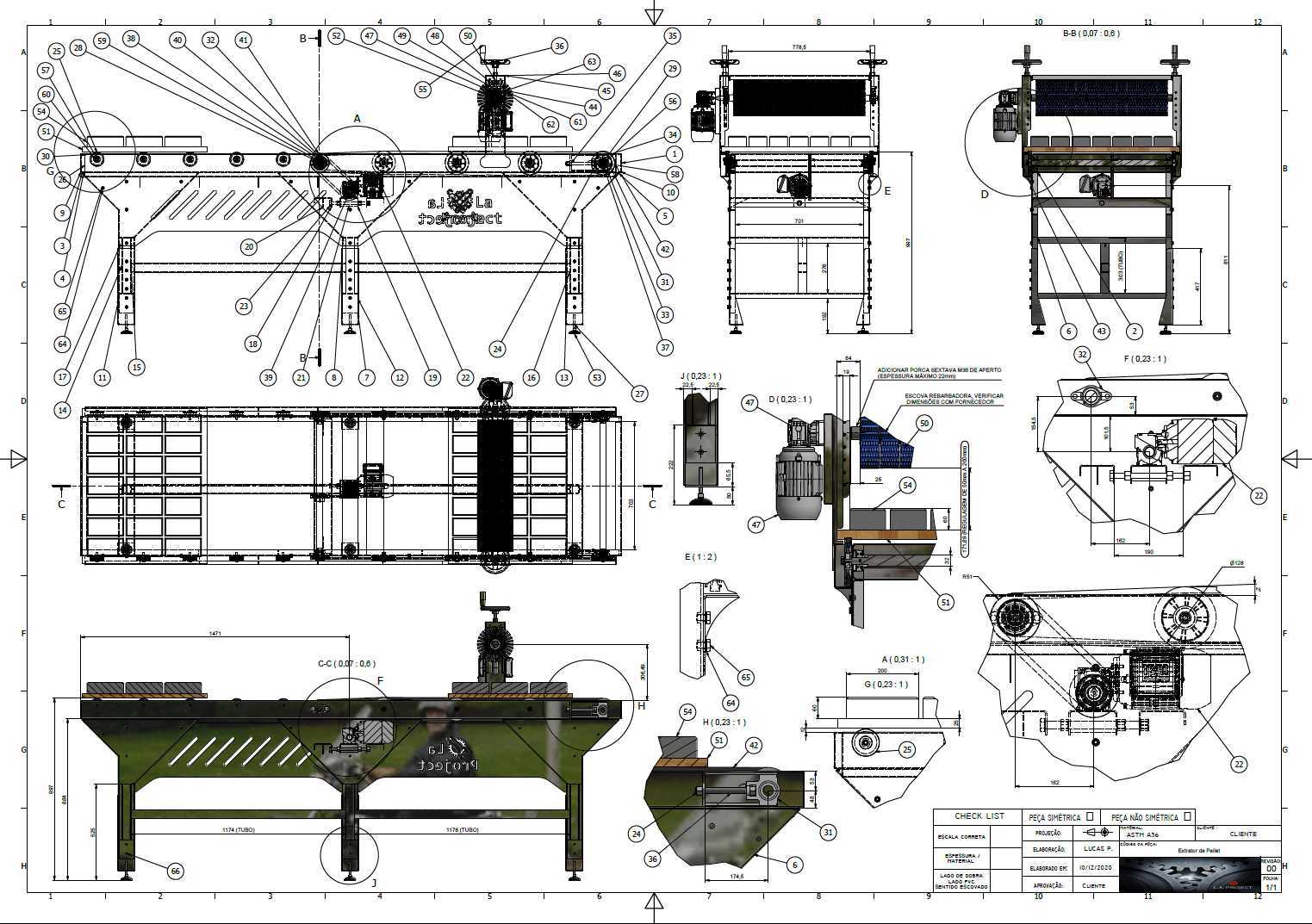

刚拿到这套液压砌块机的需求时，最先卡壳的是托盘进给的公差匹配，之前做同类型设备时没算竹托盘的形变余量，试生产时托盘卡滞刮落半成型砌块，料渣卡进导轨缝磨坏了三个滑块。这次特意把托盘导入工位的导向槽留了0.8mm的侧隙，还在导向面加了15度的导入倒角，哪怕托盘因为堆放受潮翘曲2mm以内，都能顺滑滑入定位工位，不会蹭到料斗边缘。做液压管路排布的时候，一开始把储液罐的回油管放在了控制阀组的正上方，转档渲染的时候发现管路弯折半径小于管径的3倍，实际装配时会憋压导致油温过快升高，赶紧调整了管夹的固定位置，把回油路径改成了两个大圆弧过渡，还在控制阀组旁边预留了检修空位，后期换密封件不用拆周边的护板。砌块成型工位的振动参数调了快七次，一开始按常规2800转/分钟的振动频率设，试做的砌块边角密实度不够，掉角率接近8%，后来把振动频率区间拉到2800-4800转/分钟可调，对应不同配比的混凝土料，压头的保压时间也做了三档预设，生产普通骨料砌块和轻骨料砌块不用重新改参数，直接在控制面板切换就行。之前跨软件转档的时候，托盘取出器的联动臂曲面丢了两个圆角，导入渲染环境时出现了破面，花了快两个小时补面重定义约束，特意把所有联动关节的配合间隙都留了0.15mm，避免加工时因为焊接变形导致关节卡涩。整机的尺寸核算的时候，一开始把检修门的开向设反了，现场安装后会挡住上料斗的检修通道，赶紧把机架侧的门铰位置换到了另一侧，还在控制面板旁加了紧急停机的冗余按钮，操作人员在送料、取块两个工位都能快速触碰到。接触过不少砌块厂的工况，车间里粉尘大，之前做的设备电控箱散热孔容易进灰堵死，这次把散热孔改成了下倾式的防尘结构，还在液压站的液位计旁加了醒目的液位标识，日常巡检不用凑到跟前去看刻度。最小生产周期卡到15秒的时候，特意核对了每个动作的衔接时序，托盘送进、布料、压振、脱模、取出几个动作的重叠时间留了0.3秒的缓冲，不会因为信号延迟出现动作撞机。之前帮客户改旧设备时遇到过压头平行度不够，压出来的砌块厚度差超过2mm过不了验收，这次在压头的四个导向柱上都加了可调的限位挡块，现场安装时能快速调整平行度，不用反复磨调整垫片。
