仿人型女性服务机器人外观结构设计

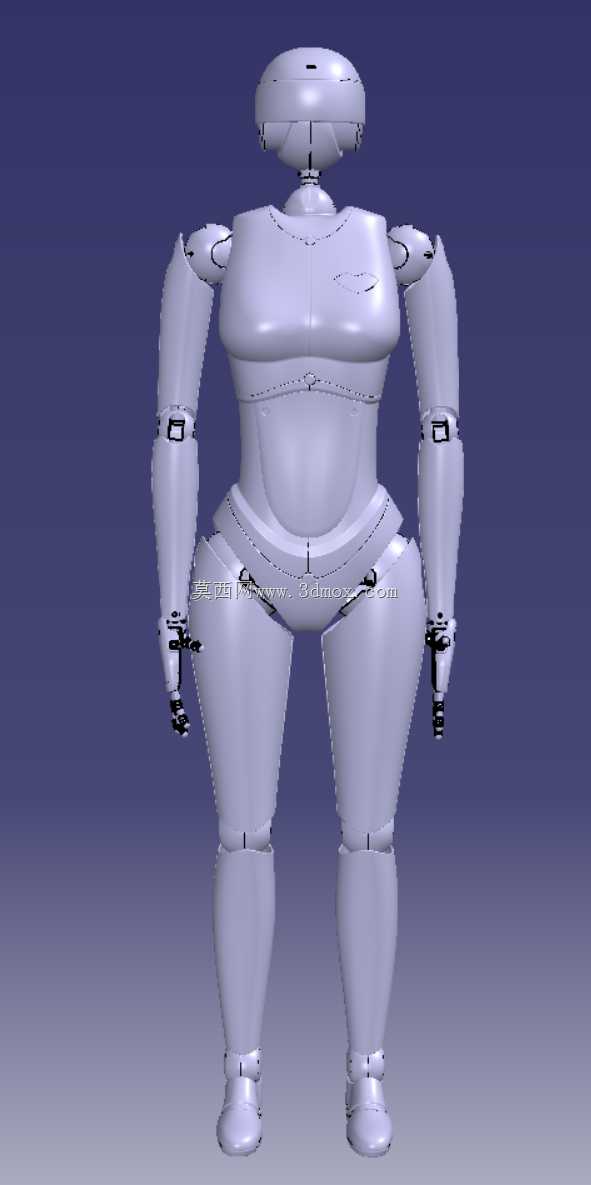

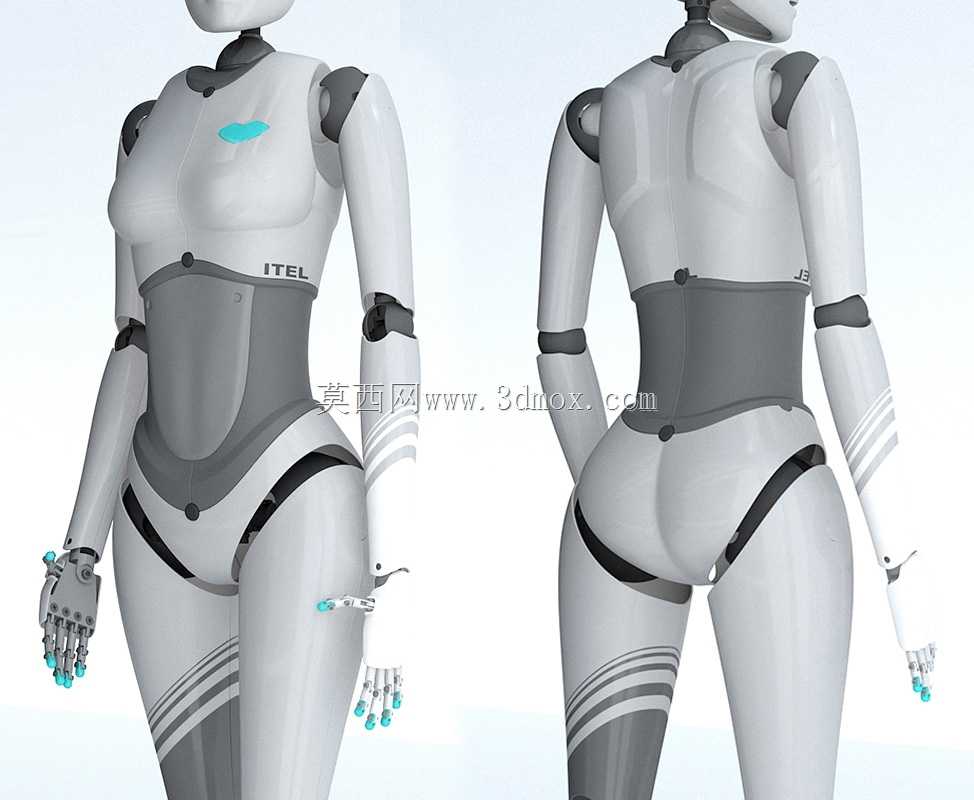

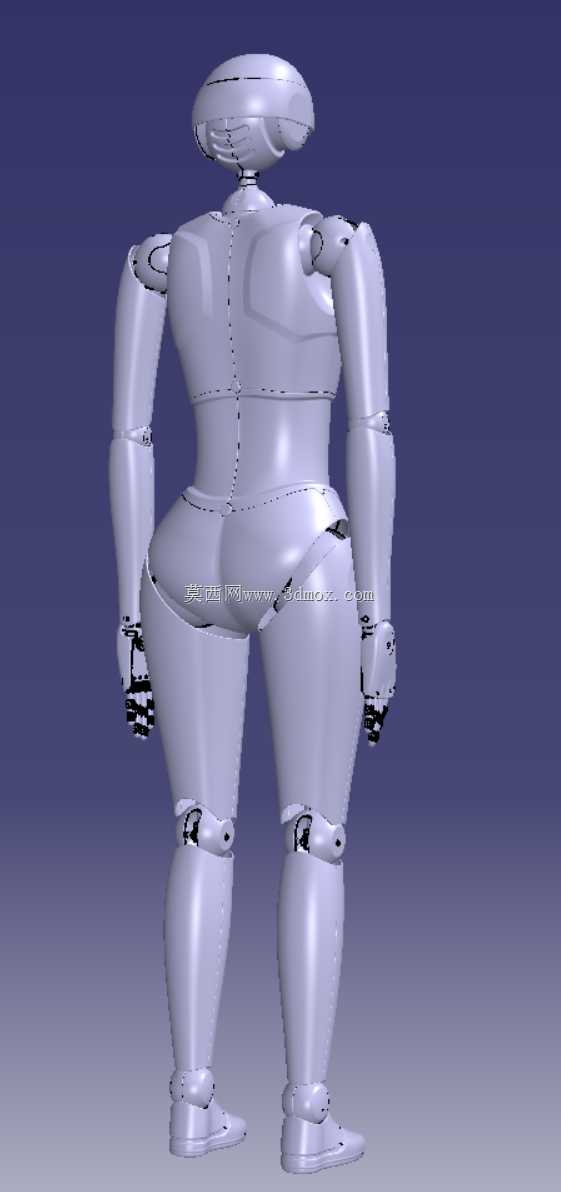

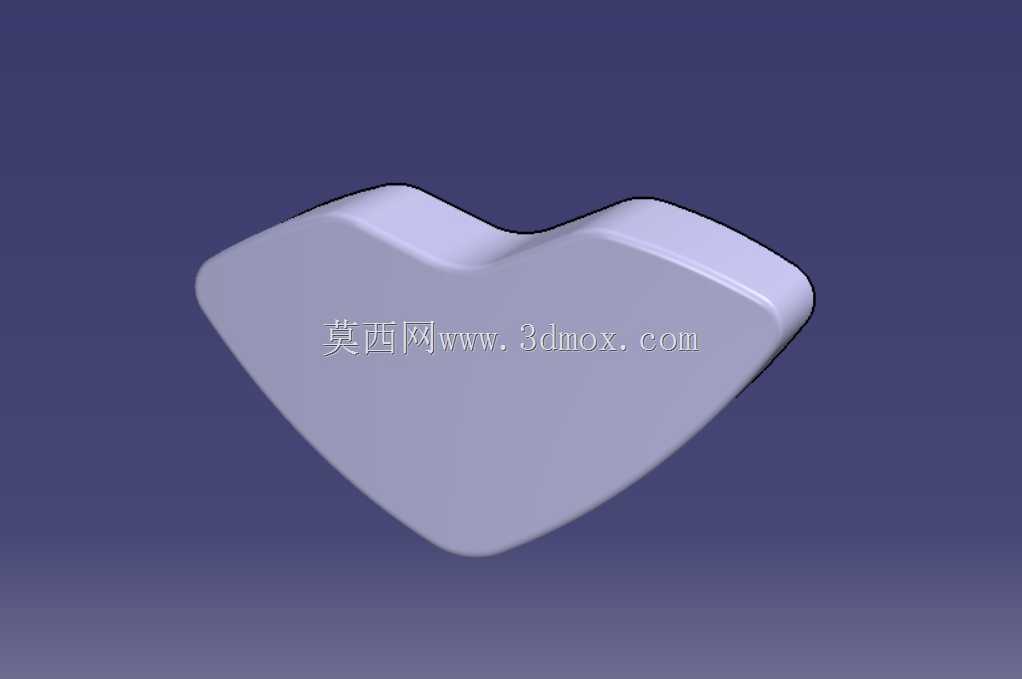

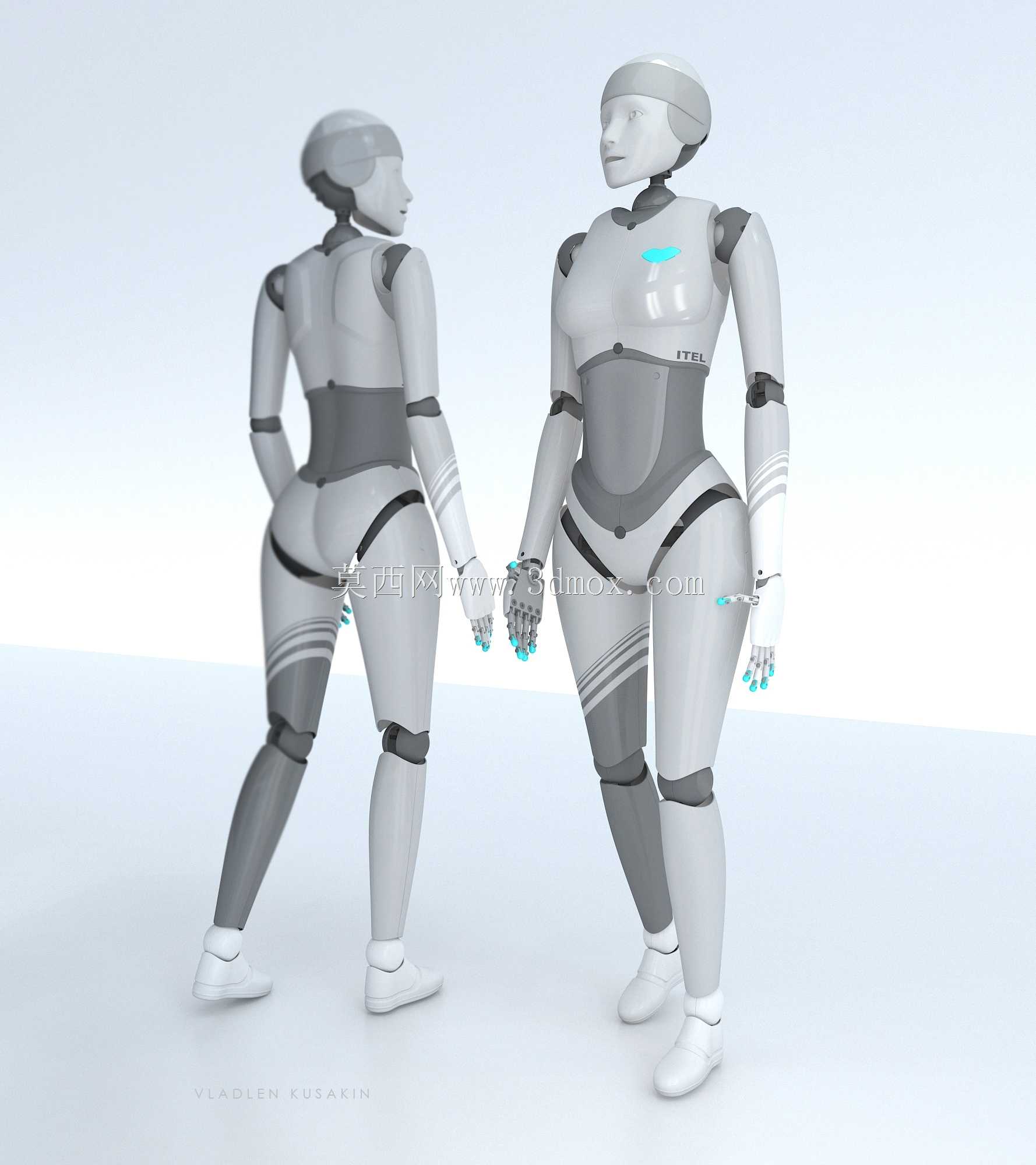

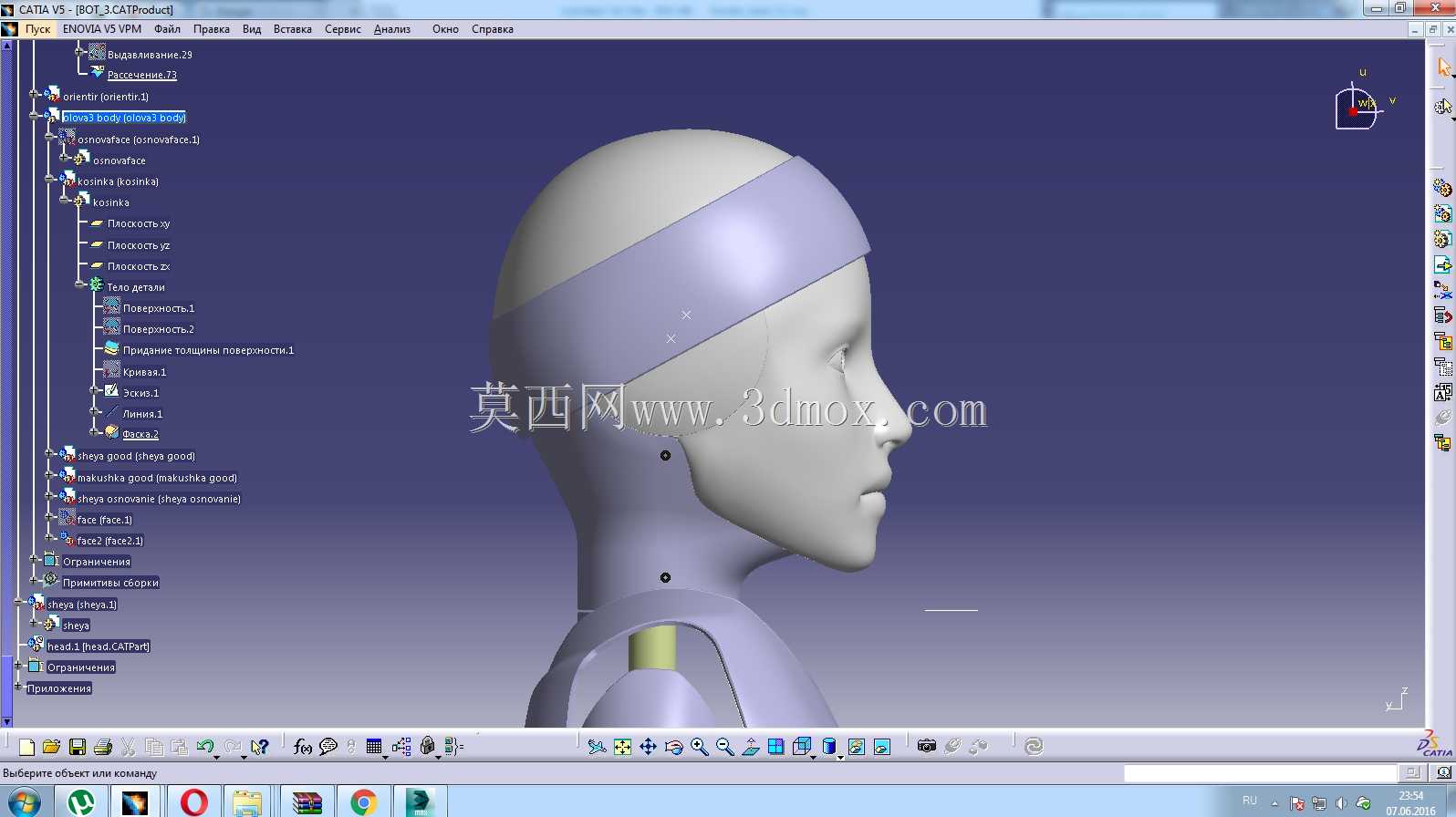

最初打样时腰腹衔接处的曲面合模缝总出现0.2mm的错位毛刺，反复调整了三次分型线位置才让前后壳的拼接边完全贴合，不会在灯光下露出突兀的棱线。指尖的蓝色装饰件最初做的是整圈包覆结构，试装时发现指节弯曲时会蹭到装饰件边缘掉漆，后来改成嵌入式卡接结构，预留了0.15mm的活动间隙，哪怕指节弯到最大角度也不会剐蹭表面涂层。做跨格式转档的时候，大腿处的渐变条纹纹理最初在通用格式里出现了面的破碎，花了两天时间重新梳理曲面的拓扑结构，把细碎的三角面重新整合为四边面，才保证转档后纹理不会出现断层变形。胸腹部的蓝色状态灯区域，最初选的是半透明PC材质，打光后会出现边缘漏光的问题，后来在灯腔内部加了一圈黑色遮光挡边，调整了灯珠的照射角度，让光线只从正面的标识区域均匀透出，不会在外壳内部形成漫反射光斑。背部的壳体做了快拆卡扣设计，不需要额外工具就能拆开维护内部的线路，卡扣的位置特意避开了内部走线的区域，不会出现合壳时压到线材的问题。手臂关节处的灰色装饰件，最初做的是和外壳同材质的亮面处理，试装后发现关节活动时容易和相邻部件摩擦产生划痕，改成了细磨砂质感的软胶包覆，既提升了关节处的握持质感，也能避免长期活动产生的磨痕影响外观。腰腹的收腰曲面调整了不下十次，最初的曲面弧度太生硬，看起来像硬套的护甲，后来参考了人体工学的腰腹线条走势，把曲面的过渡弧度做了连续G2顺滑处理，从胸部到胯部的线条没有生硬的折角，视觉上更贴合仿生人形的柔和感。胯部的黑色绑带式装饰件，最初是直接粘在外壳表面的，温度变化大的时候容易脱胶翘边，后来改成了隐藏式卡槽固定，边缘做了0.1mm的沉台，装上去之后和外壳表面完全齐平，不会有凸起的刮手边缘。做结构取舍的时候，放弃了最初想在外壳内部加加强筋的方案，因为加强筋会在外壳表面形成缩痕，影响亮面外壳的质感，改用了稍微加厚壳体壁厚的方式，既保证了外壳的结构强度，也不会让外表面出现影响美观的缩印。颈部的转动关节预留了足够的走线空间，所有穿过关节的线材都套了特氟龙管护套，避免关节反复转动的时候磨破线材外皮，哪怕做上万次转头动作也不会出现线路磨损的问题。
