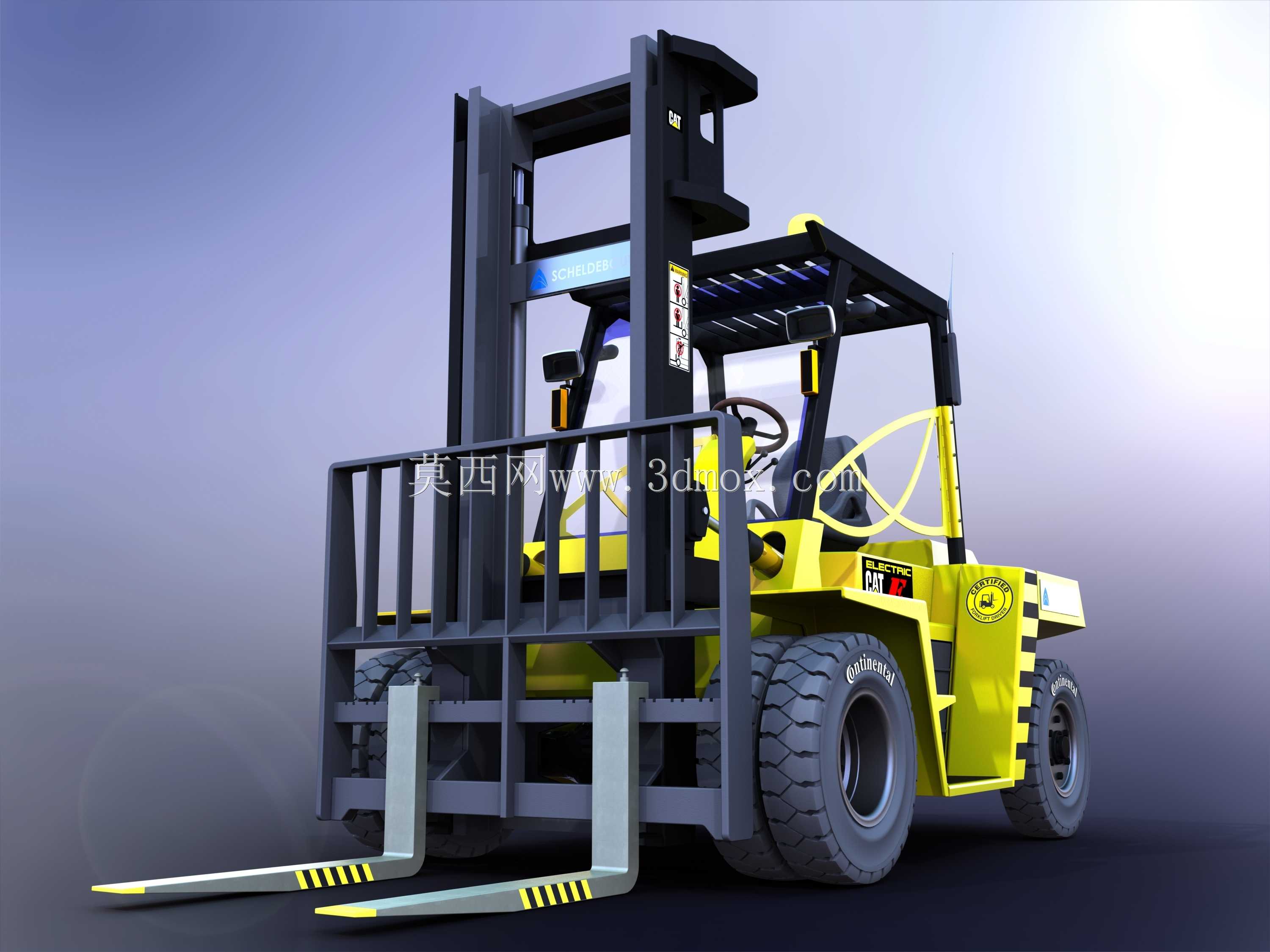

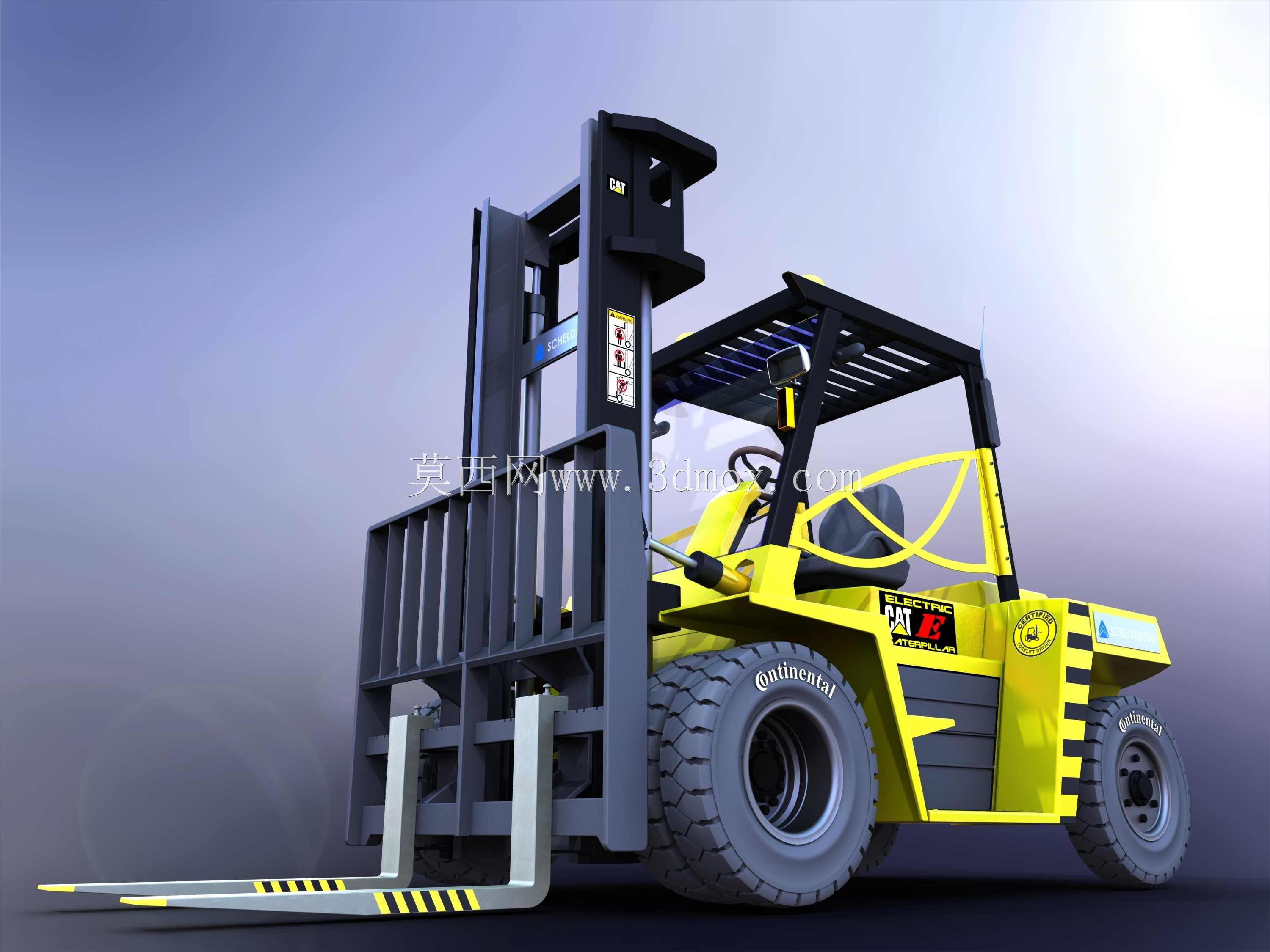

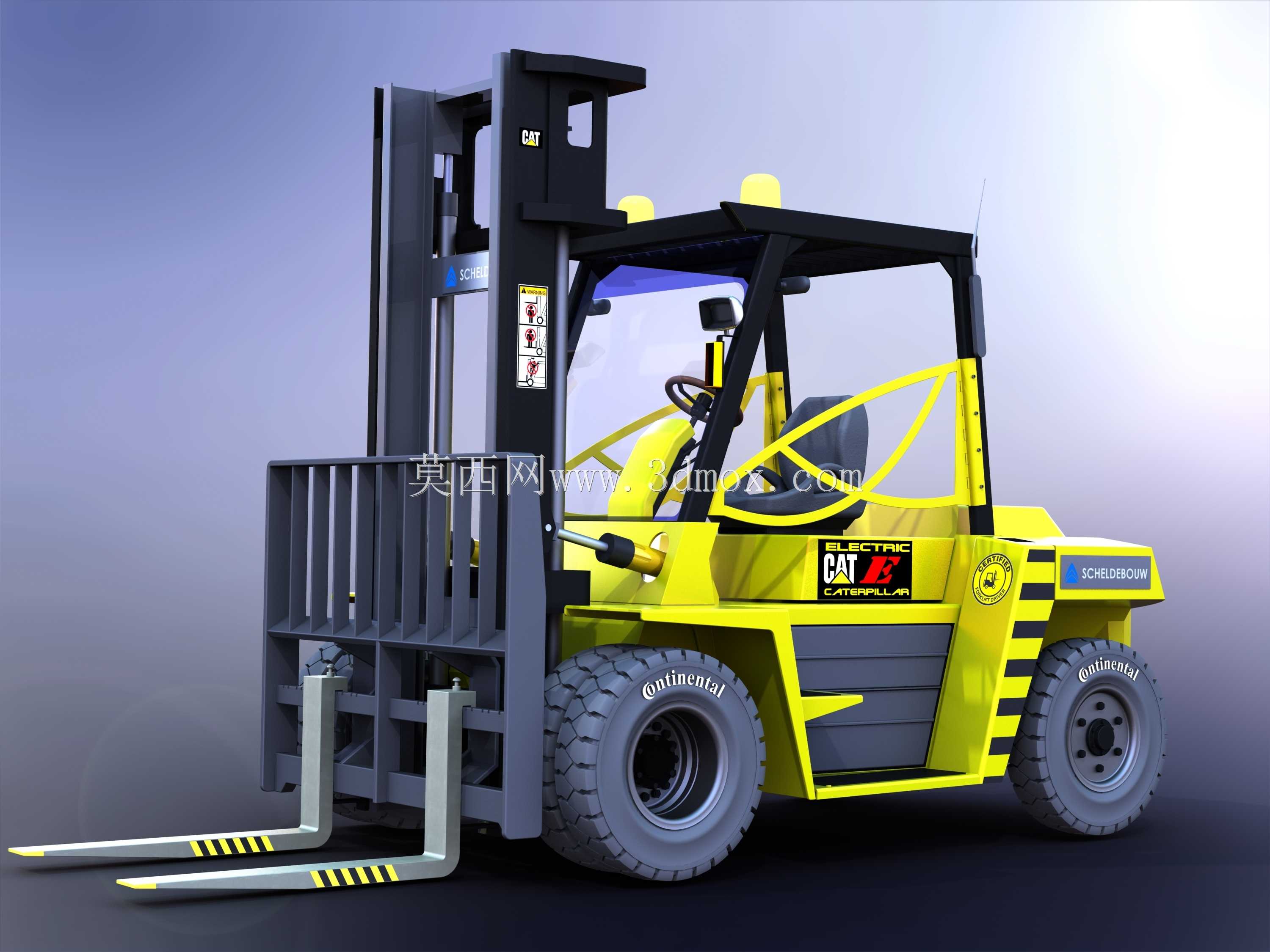

黄色重型电动平衡重式叉车结构设计

上次给厂区做适配的旧款叉车模型，拿去做装配干涉模拟的时候，发现门架起升到最高位时，侧移油缸和护顶架的预留间隙只有1.2毫米，实际加工出来的钣金件因为焊接变形，直接会蹭掉油缸表面的防锈漆，现场调试的师傅反馈了好几次这个问题。这次改款直接把整个提升部分的结构推翻重做，参考了成熟机型的载荷分布逻辑，把起升油缸的安装座往内侧偏移了17毫米，同时把门架的槽钢截面做了轻量化挖槽，在保证12吨额定起升载荷下挠度不超过国标要求的前提下，整体门架重量比旧版轻了近42公斤，算下来整车的前桥轴荷分配更合理，满载转向的时候不会出现之前那种翘尾的趋势。之前做跨软件转档的时候，STL格式导入渲染软件经常出现面法线翻转的问题，尤其是货叉架的格栅位置，细碎的焊接面每次都要手动修复半个多小时，这次建模的时候特意把所有焊接拼接的位置做了实体合并，把冗余的碎面全部清理干净，转档之后没有出现破面或者法线错误的情况，渲染出来的金属质感也更贴合实际的铸件纹理。之前的版本没有考虑驾驶员的侧向防护，厂区里偶尔会有散落的包装箱边角从侧面刮到驾驶室，这次特意加了黄色的管状安全防护架，管材的弯折半径特意按照人机工程的要求做了调整，不会影响驾驶员上下车的动作，同时防护架的安装座直接和车架的纵梁做了硬连接，就算受到侧向撞击也不会直接变形挤到驾驶位。货叉的防滑标识位置也做了调整，之前的黄黑条纹贴在货叉上表面，用久了被货物磨损很快就看不清，这次把警示条纹做在了货叉的垂直侧面，既不影响货叉叉取托盘，也能让周围的作业人员清晰看到货叉的位置。轮胎的花纹也按照实际厂区使用的重载轮胎做了还原，胎面的排水槽和胎侧的品牌标识都做了细节刻画，之前的版本轮胎花纹太浅，做动态模拟的时候抓地力参数和实际工况差得比较多，这次调整了胎面的弧度，接地面积的参数和实测值误差控制在3%以内。做结构取舍的时候，本来想把驾驶室的减震座椅做全可动的结构，后来考虑到这个模型主要是用来做厂区布局规划和载荷模拟，太细碎的可动零件反而会增加仿真的计算量，就把座椅的调节结构做了简化，保留了外观形态的同时把零件数量压缩了近三分之一，转成通用格式的时候不会出现零件丢失的问题。
