模块化液压乐高砖块压制成型设备结构

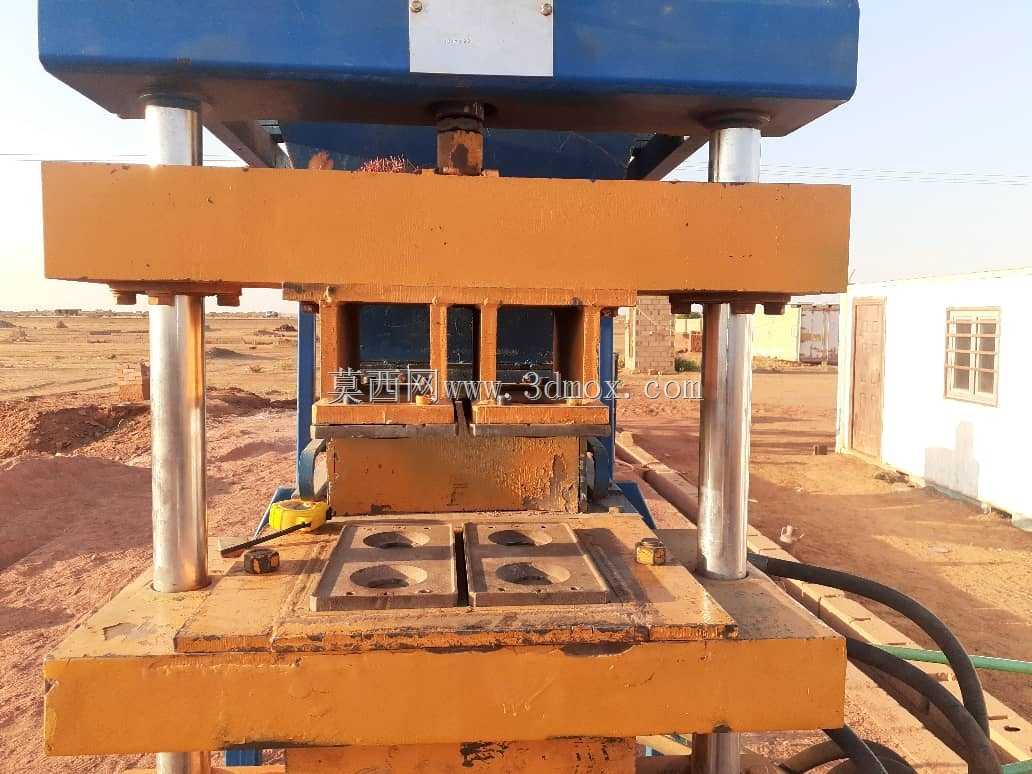

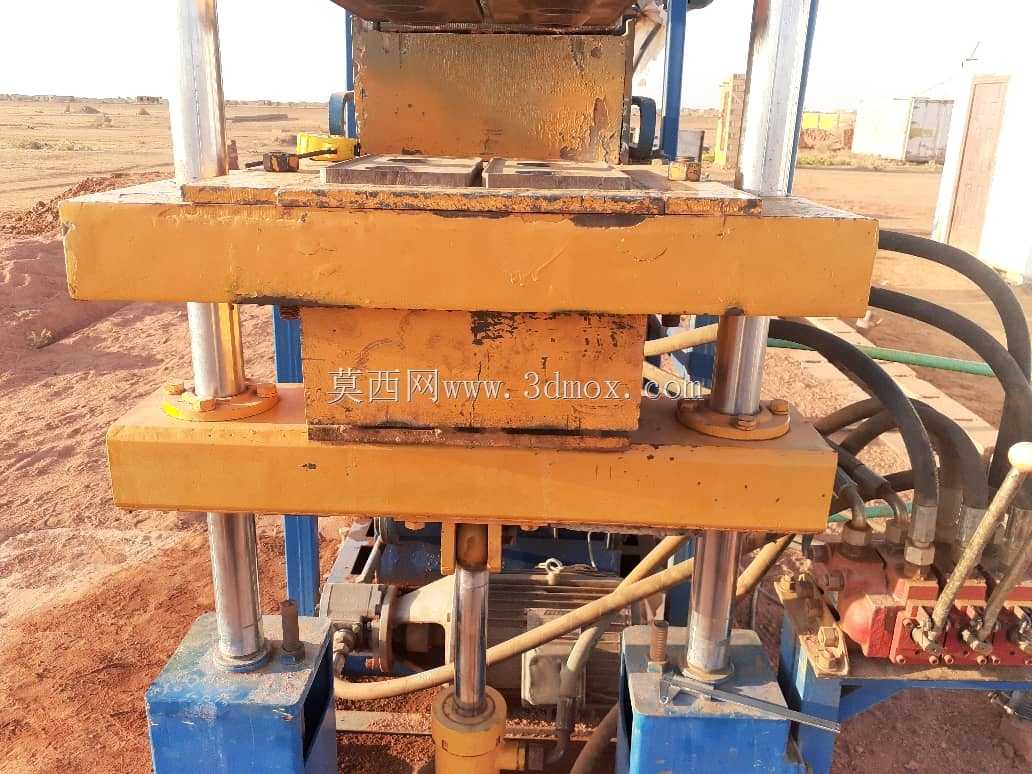

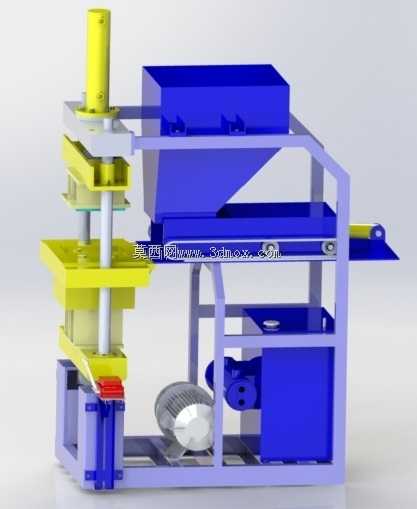

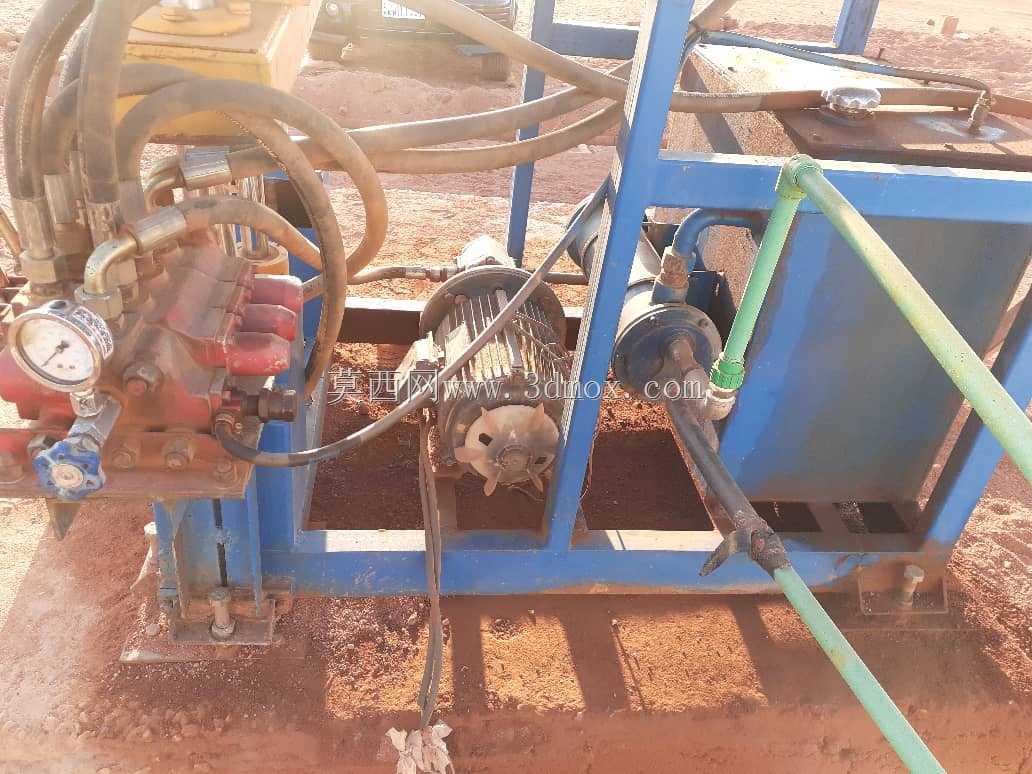

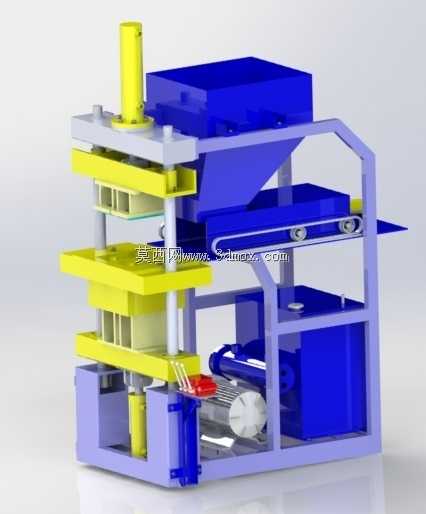

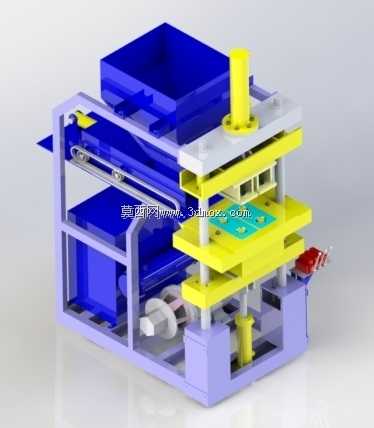

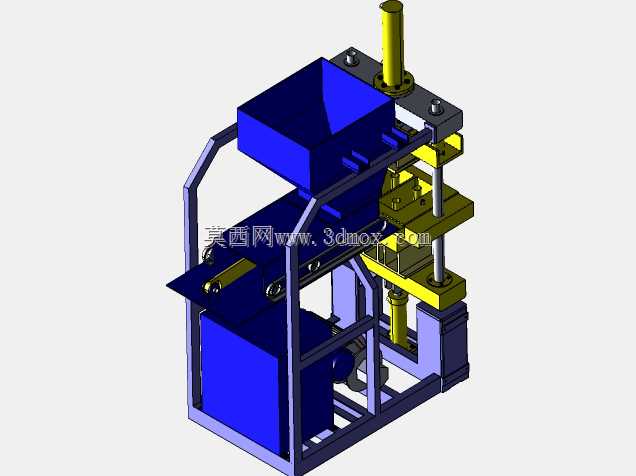

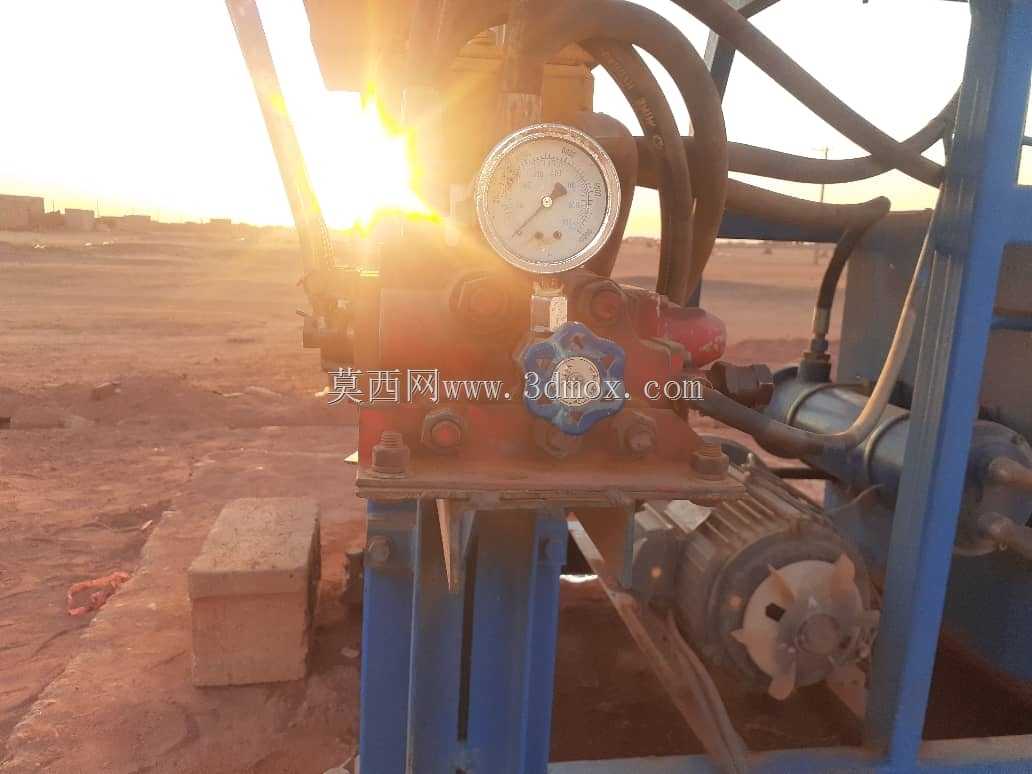

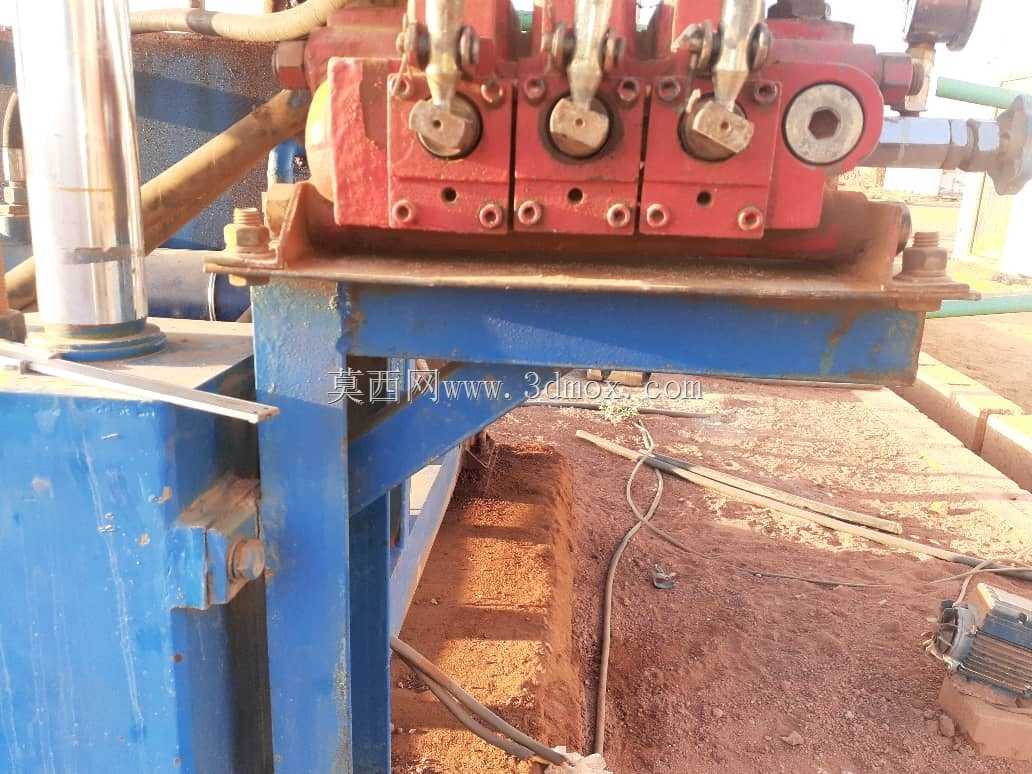

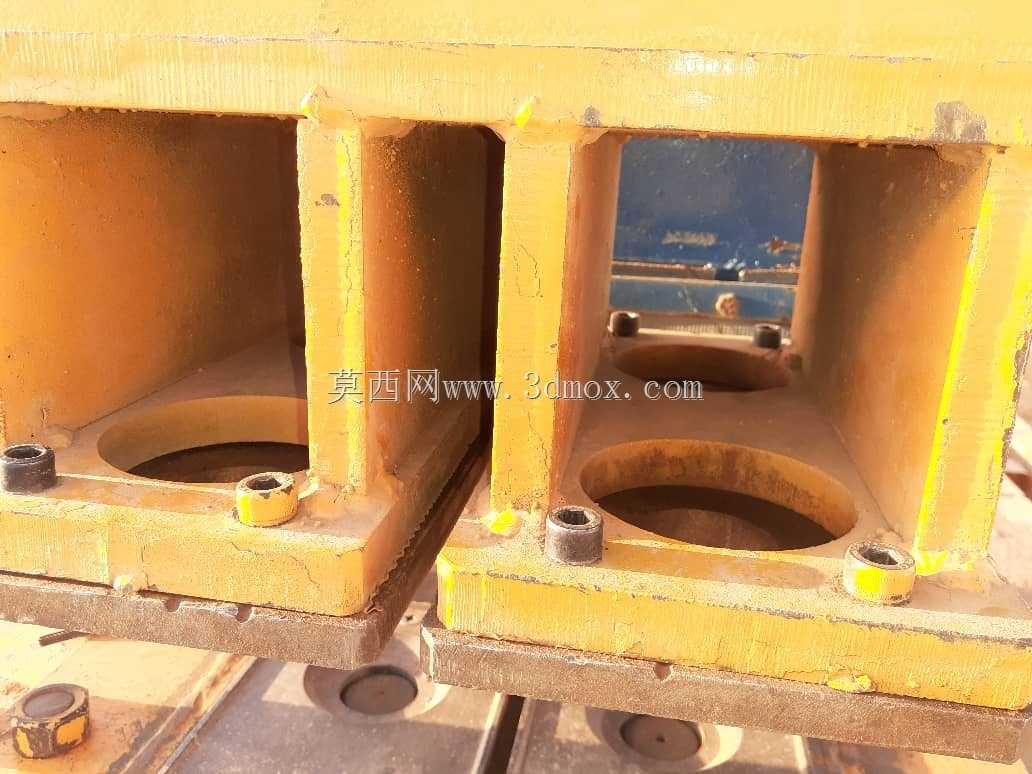

该款压制成型设备主要面向小型文创砌块、拼装类积木砖以及特种轻质建材砖的生产场景，可适配社区小型建材加工点、文创积木定制工坊、装配式建筑配套小件预制等多种作业场景，能够完成混合料上料、压制成型、成品输出的连贯作业流程，无需额外搭配多台离散设备完成工序衔接，大幅降低小批量砌块生产的场地占用与设备投入成本。设备整体采用框架式承载结构设计，主体支撑框架采用型材拼接成型，在保证整体结构刚性的同时，预留了充足的维护操作空间，日常检修时无需大范围拆解主体结构即可完成核心元件的更换与调试。设备上部设置一体化储料送料结构，可提前存储混合完成的制砖原料，通过水平送料机构将原料精准送入下方成型模腔，送料行程可根据砖块成型的原料填充量灵活调整，避免原料撒漏造成的物料浪费与场地清理负担。核心压制单元采用立式多工位液压驱动结构，设置上压、下顶的双向施压结构，相比单向压制设备可让模腔内原料受力更加均匀，压制出的砖块密度一致、边角完整，不会出现局部疏松导致的砖块强度不足问题；竖向导向柱采用高精度光轴搭配直线滑动轴承，压制过程中动模运行平稳无偏移，可保证砖块成型的尺寸精度，适配拼装类积木砖的高精度尺寸配合要求。设备下部集成液压动力单元与成品输出输送结构，液压站内置在设备底部框架内，整体布局紧凑，外接液压管路长度短，可降低液压油路的压力损耗，同时减少管路外露带来的磕碰损坏风险；成型完成的砖块可通过模腔下方的输送机构直接送出设备作业区，操作人员只需在设备出料端收集成品即可，无需伸手进入压制作业区，大幅提升作业过程的安全性。设备整体安装边界紧凑，整体占地仅需数平方米，对作业场地的地面承重要求较低，无需做特殊的设备基础硬化处理，接通液压动力与控制电源即可投入使用；设备的成型模具采用快换式安装结构，更换不同规格的模腔即可生产不同尺寸、不同拼接结构的砖块，适配多品种小批量的柔性生产需求，框架上预留的传感器安装位可后续加装计数、缺料报警等功能模块，方便用户根据自身生产需求做功能升级。
