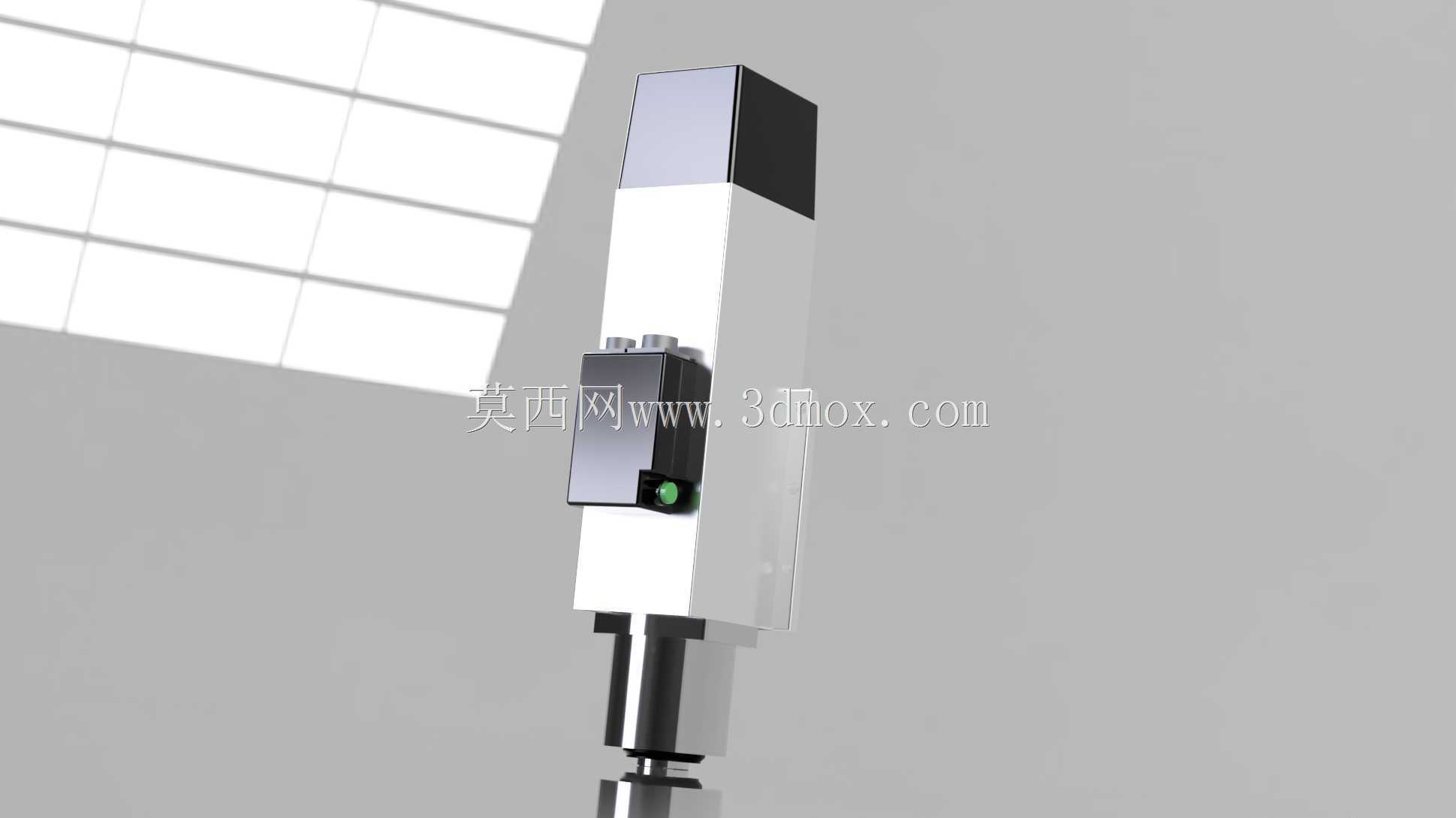

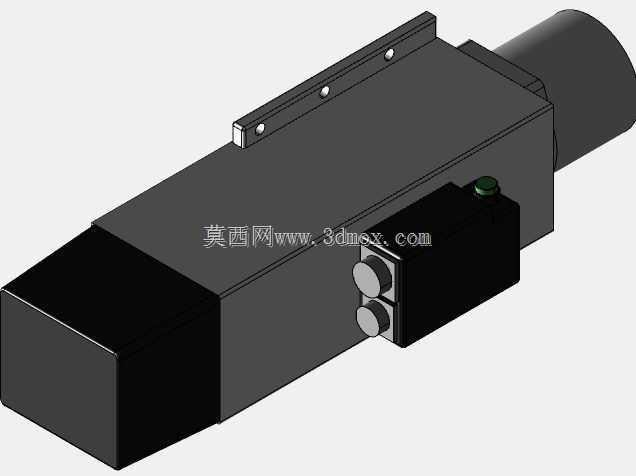

4.5KW自动换刀主轴结构设计

刚拿到这套主轴的实物测绘需求时，最先注意到的是锥孔配合面残留的细微切削毛刺，之前做普通主轴的时候总忽略这个细节，导致后续装配打表时径向跳动超了0.02mm，返工磨了三次锥面才达标。这次做4.5KW功率段的ATC结构，最先敲定的是打刀缸的行程预留，之前踩过跨软件转档的坑，把STEP格式导入装配环境时，气路接口的装配基准偏移了0.15mm，差点和打刀杆的让位槽撞在一起，后来特意在转档前把所有配合面的基准统一到主轴端面，才避开了这个转档缺陷。

实际适配铣床工况的时候，特意把主轴套筒的壁厚做了0.8mm的加厚取舍，原本参考的轻量化方案虽然能减重1.2kg，但实际铣削钢件时，满功率切削的震颤会直接传导到刀柄，试切件的表面粗糙度直接从Ra1.6掉到Ra3.2，权衡量产的加工稳定性，还是放弃了极致轻量化的设计。图纸标注的时候最费时间的是拉爪的开合角度公差，之前做实训项目的时候有学员把这个公差标成了自由公差，结果装配后换刀时夹不住BT30刀柄，掉刀砸坏了工作台面，这次特意把拉爪的行程公差、开合角度的形位公差都标到了装配图的显眼位置，连弹簧的预压缩量都给了明确的数值范围，避免后续加工装配出问题。

跨格式转档的时候还遇到过曲面破面的问题，主轴鼻端的密封槽曲面在IGES格式导出时出现了两处碎面，后来重新做了曲面缝合，把密封槽的圆角从R0.5调整到R0.8，既解决了转档破面的问题，也让密封圈的装配更顺畅，不会出现安装时切边的情况。考虑到实际加工时的散热需求，特意在主轴套筒的外壁预留了环形冷却水道的让位空间，之前做同功率主轴的时候没留够水道壁厚，试机时水压打到0.3MPa就出现了渗液的情况，这次把水道壁厚控制在3.5mm，既保证了冷却流量，也满足了耐压要求。

换刀机构的联动逻辑也做了细节调整，打刀杆的复位弹簧刚度选了比常规值大15%的规格，之前用软弹簧的时候，高速运转时打刀杆会出现微幅窜动，带来额外的异响和磨损，换了刚度稍大的弹簧后，连续200次换刀测试都没出现复位不到位的情况。还有主轴后端的编码器安装座，特意做了偏心调节结构，之前做固定安装座的时候，编码器的同轴度很难调到0.01mm以内，每次装调都要花半个多小时修配，加了偏心调节结构后，现场装调只需要拧两个紧定螺钉就能把同轴度调到位，省了不少装配工时。
