单腔注塑模具分层结构设计方案

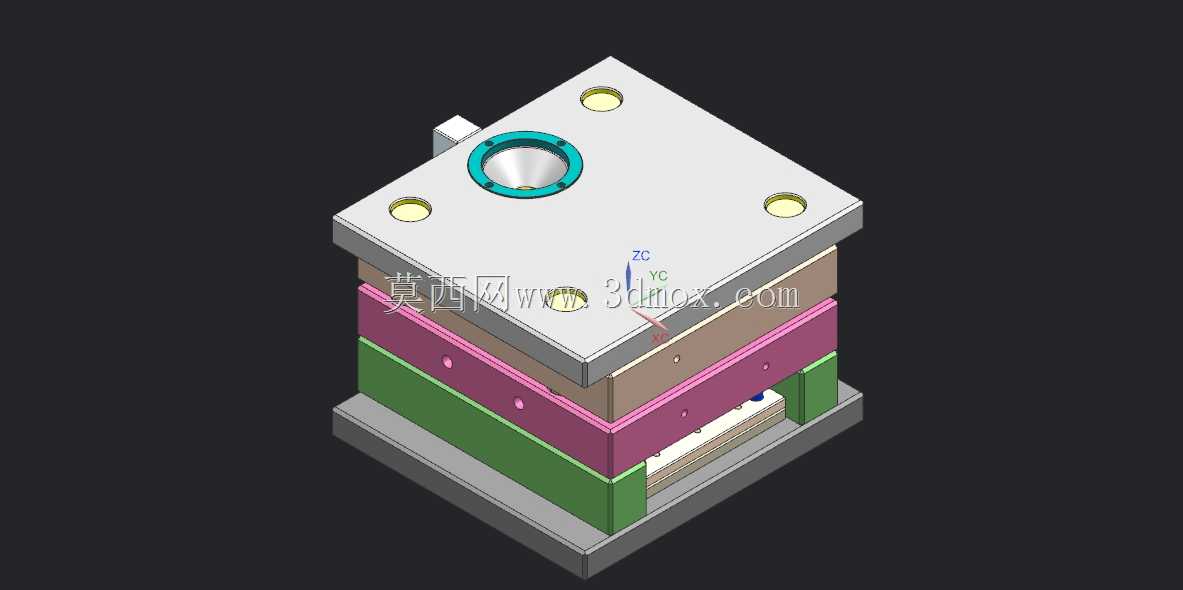

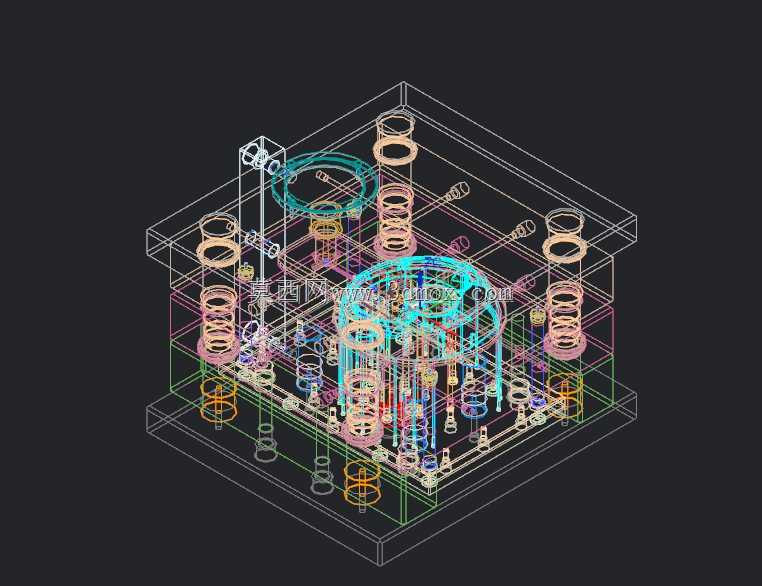

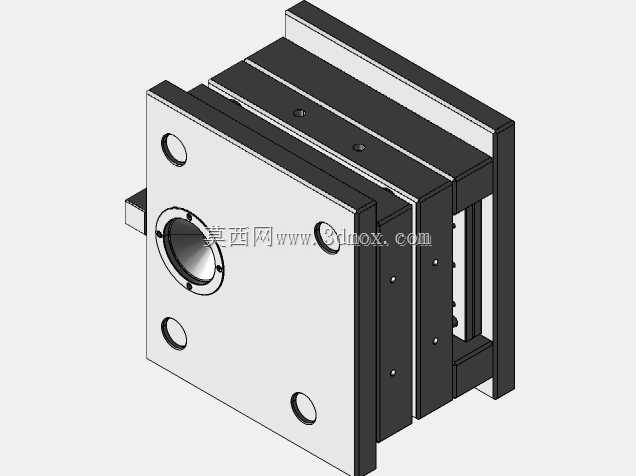

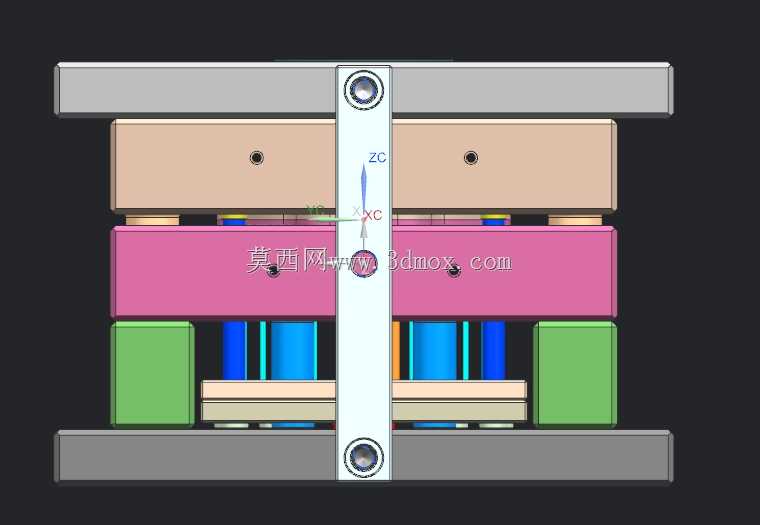

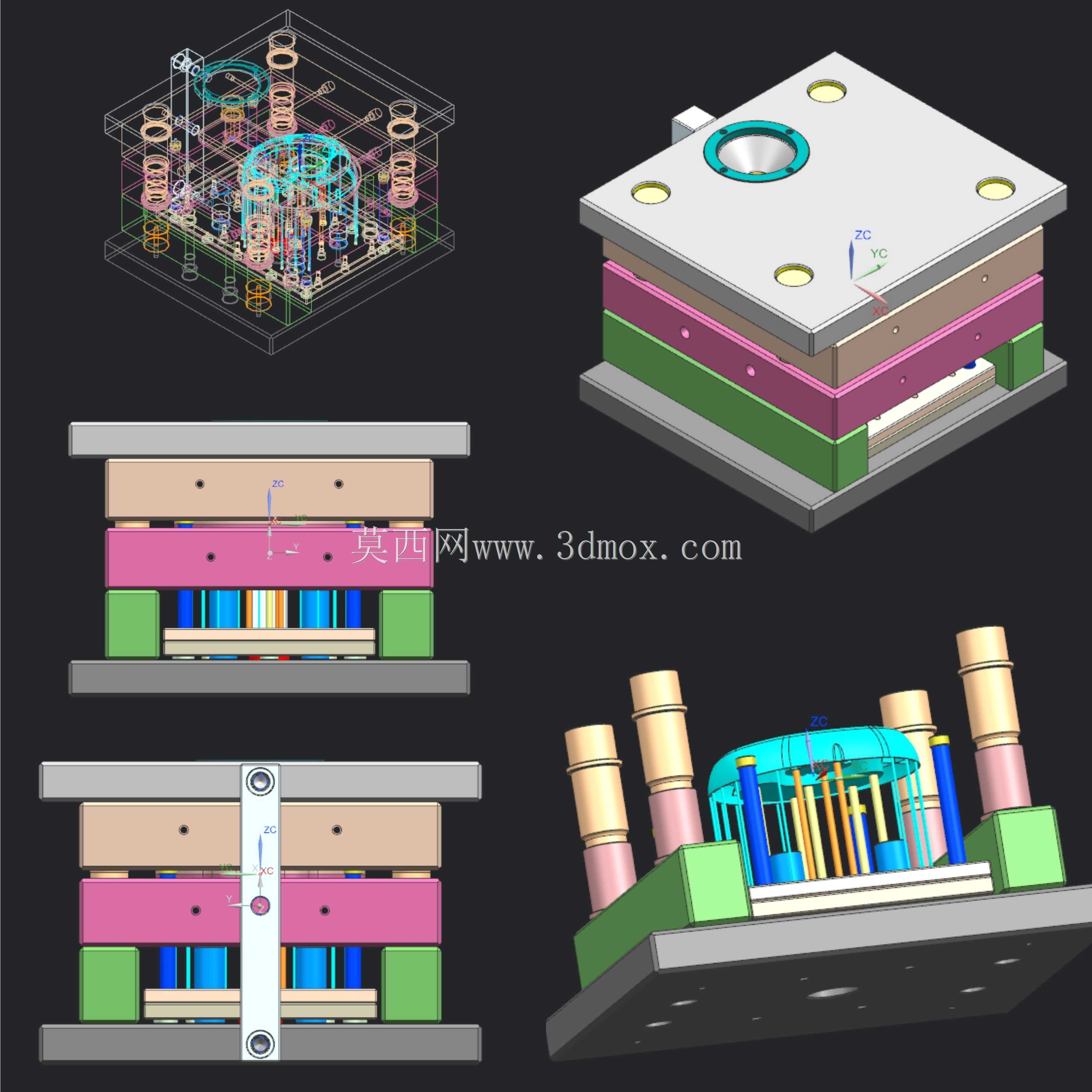

这套单腔注塑模具主要面向小批量精密塑胶件的量产场景，常见于消费电子小型结构件、家电功能按键、工业仪器小型塑胶配件的注塑生产环节，适配常规卧式注塑机的安装工位，能够在标准成型周期内完成塑胶熔体的填充、保压、冷却与塑件顶出全流程作业，保障成型塑件的尺寸精度与外观一致性。整套模具采用标准三板式模架结构，从上至下依次排布定模座板、定模板、动模板、动模垫板、顶出机构安装板与动模座板，各层板件通过精密导柱导套实现合模导向，合模过程中导向部件先于型腔接触，避免型腔与型芯发生错位磕碰，长期生产下也能维持稳定的合模精度。模具的浇注系统采用针点式浇口设计，浇口位置设置在塑件非外观面的中心区域，熔体进入型腔后能够均匀向四周扩散填充，减少填充过程中的熔接痕与流动应力，开模时浇口能够自动与塑件分离，无需后续人工修剪浇口工序，降低后处理的人工成本。冷却系统采用多层回路排布，定模侧与动模侧分别设置独立的冷却水流道，流道沿型腔轮廓均匀分布，能够在冷却阶段快速带走型腔内塑胶熔体的热量，维持模温均匀稳定，避免塑件因冷却不均出现翘曲、缩痕等成型缺陷，缩短单模成型周期。顶出机构采用多顶杆均匀排布设计，顶杆位置对应塑件的加强筋、侧壁等受力均匀的区域，开模后顶出板带动顶杆同步动作，平稳将塑件从型芯上顶出，避免顶出过程中塑件出现变形、顶白等问题。模具的安装边界完全适配常规120吨级卧式注塑机的拉杆间距与模厚安装要求，定位圈与注塑机定位孔精准匹配，主流道衬套弧度与注塑机喷嘴弧度完全贴合，避免注射过程中出现溢料问题。整套模具的排气槽设置在型腔填充末端与分型面位置，填充过程中型腔内的空气能够通过排气槽顺利排出，避免塑件出现困气烧焦、填充不足等缺陷，同时模具的各滑动部件均设置了润滑槽，日常生产维护时可定期加注润滑脂，降低部件磨损，延长模具整体使用寿命。
