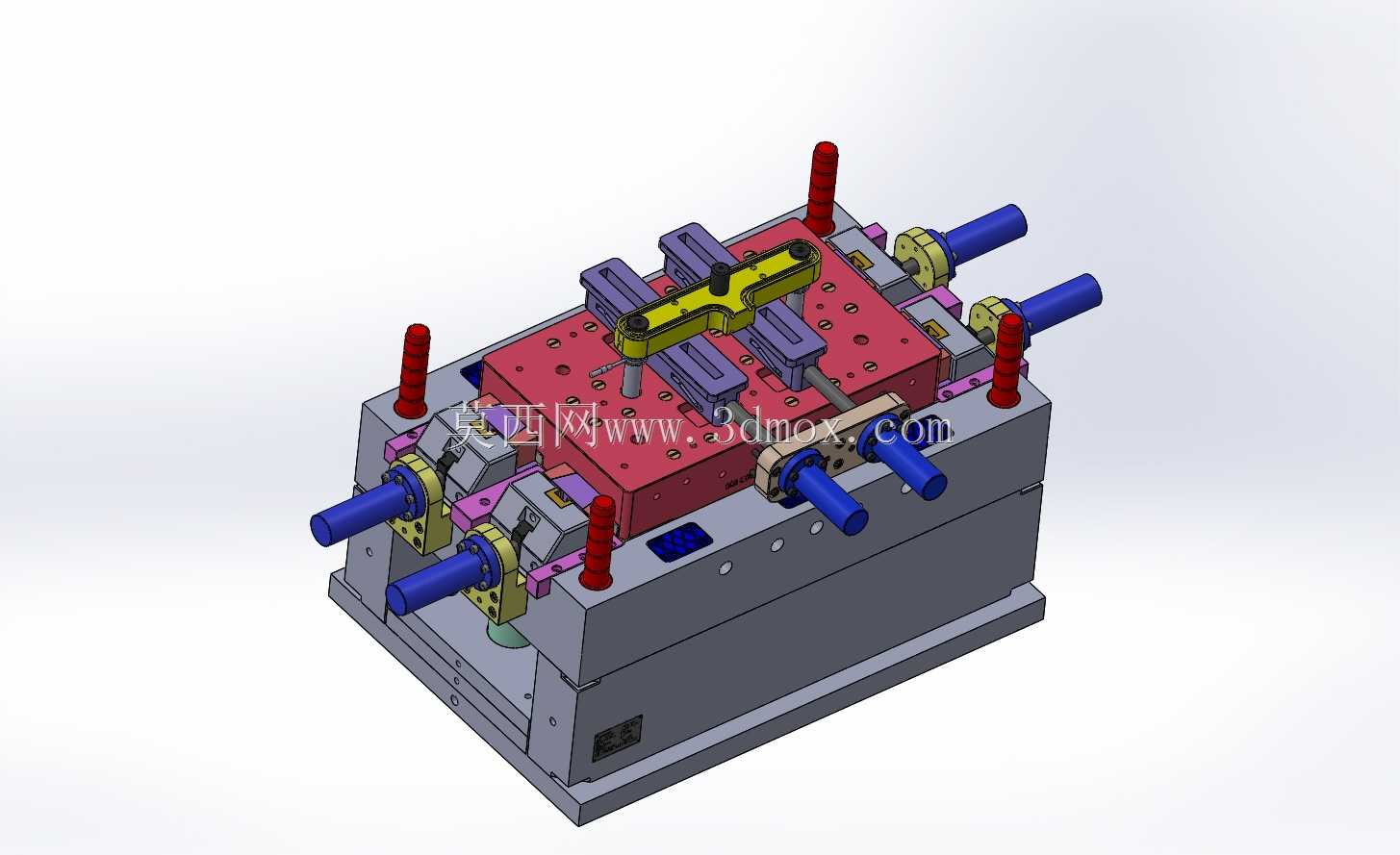

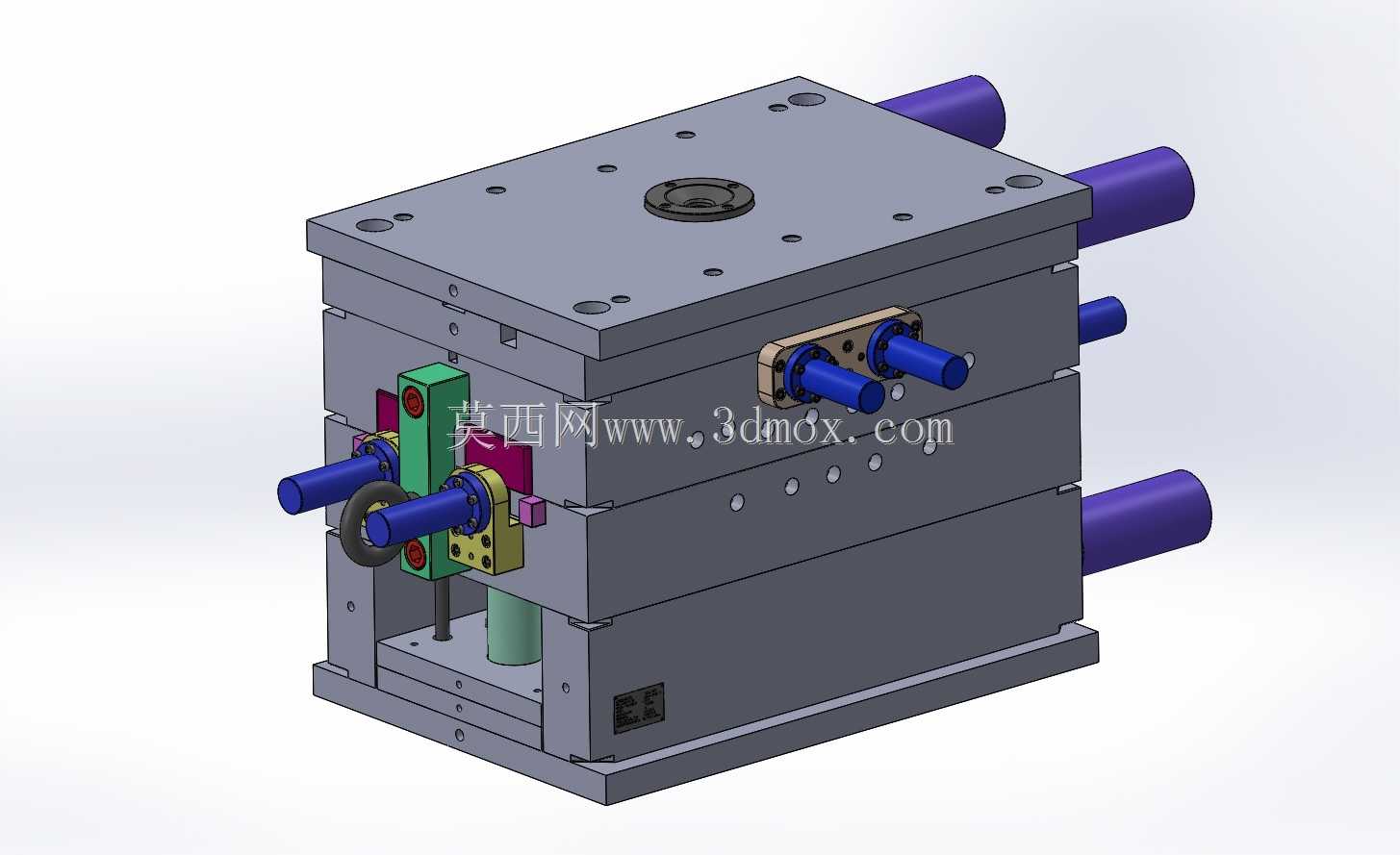

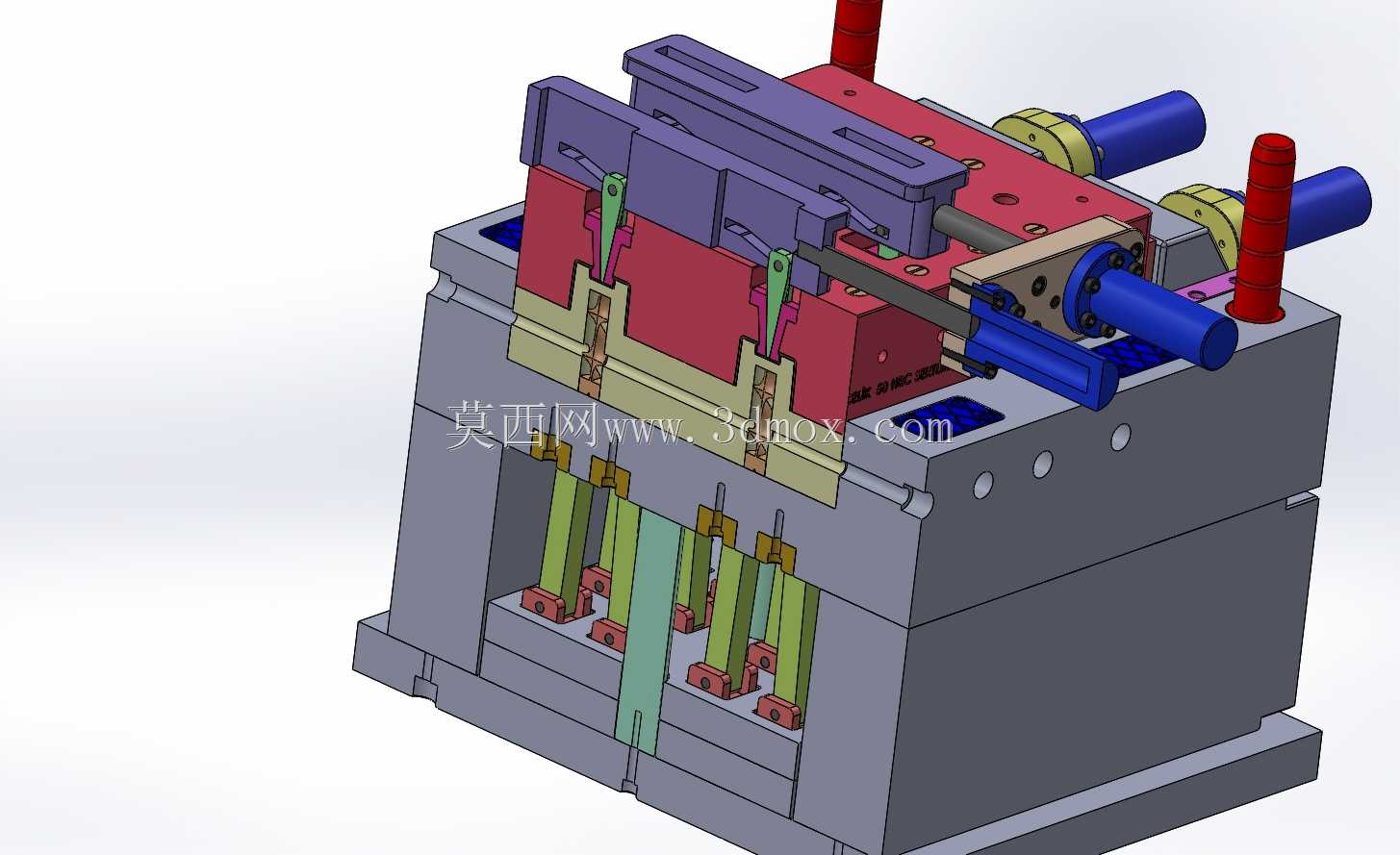

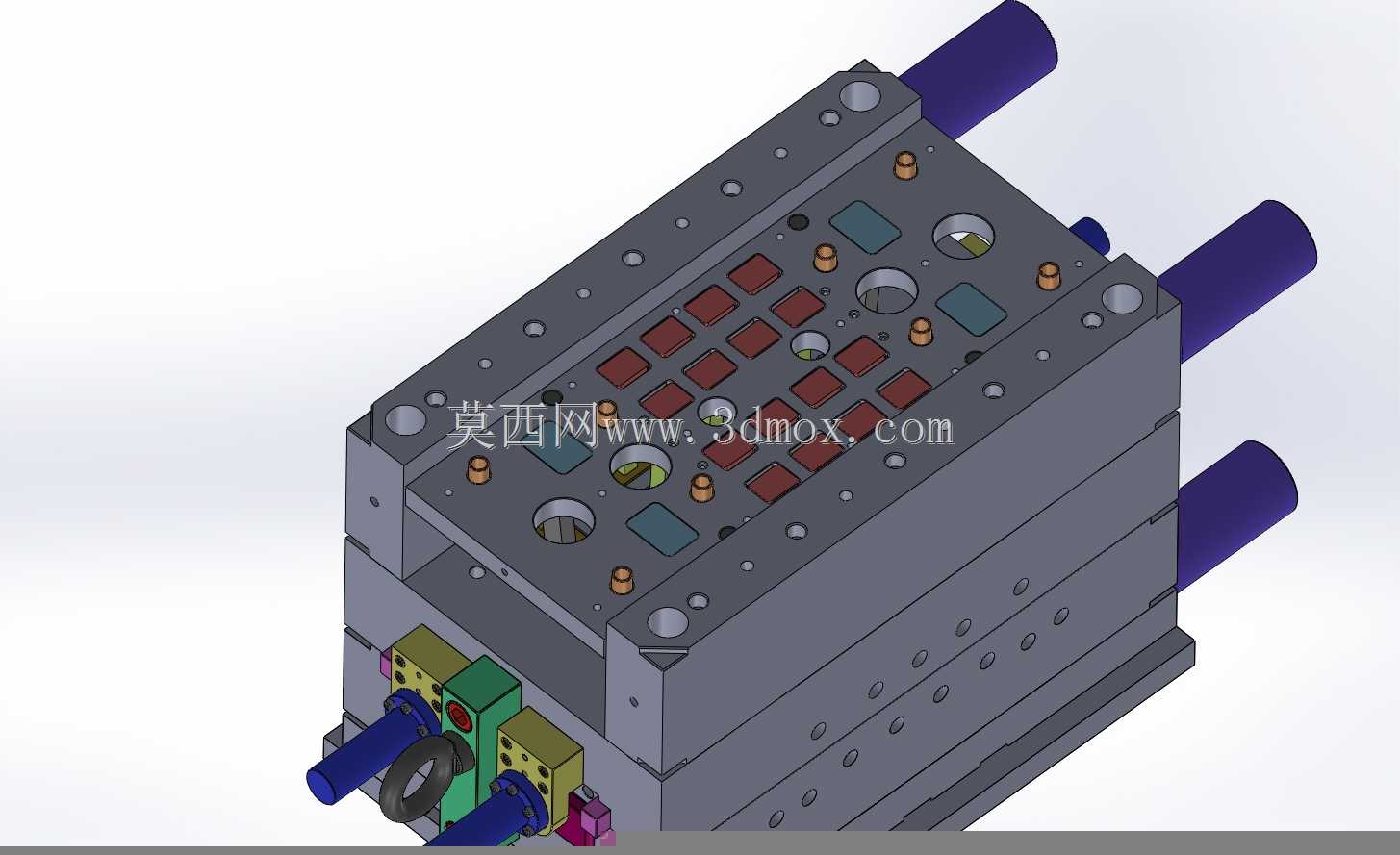

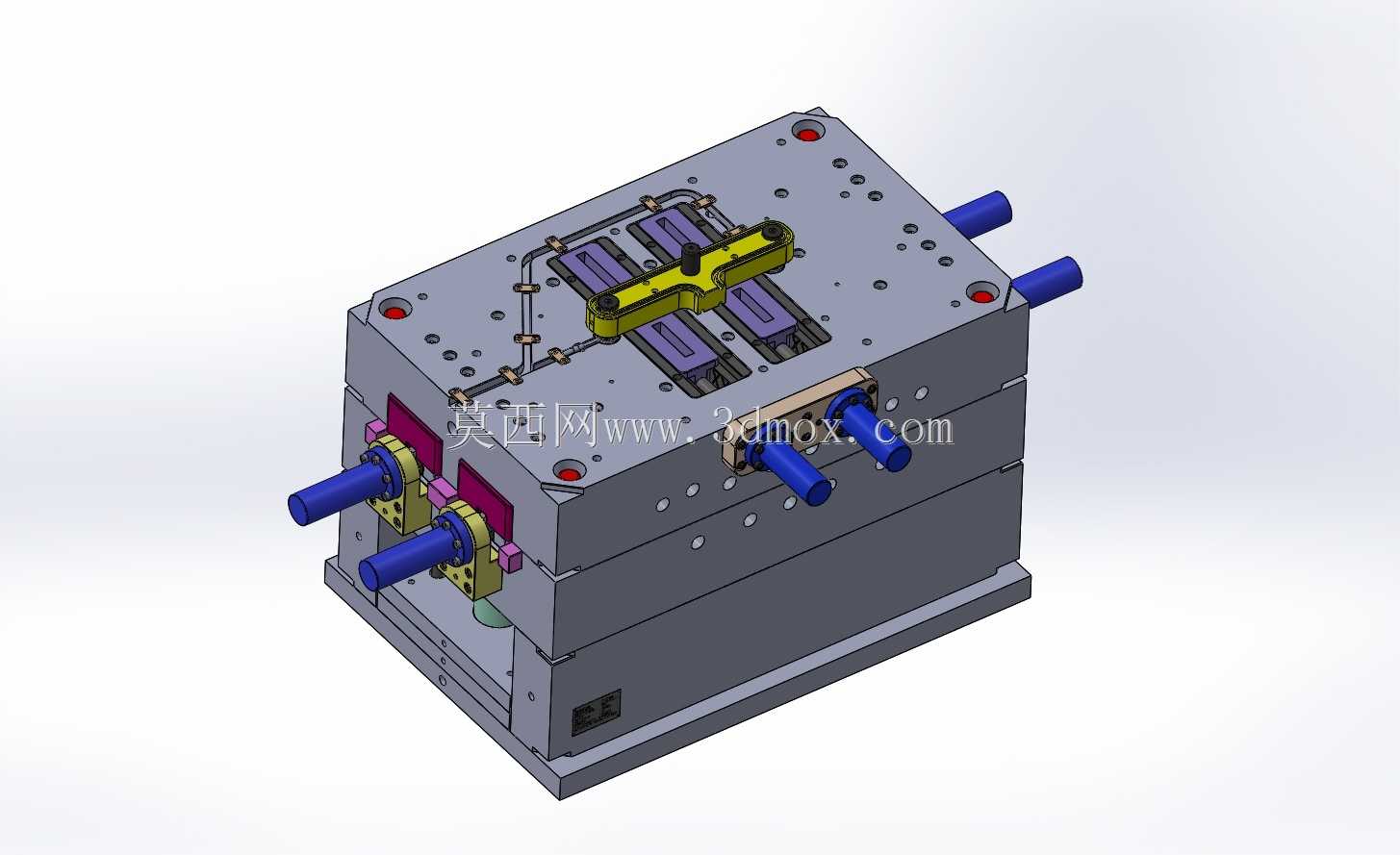

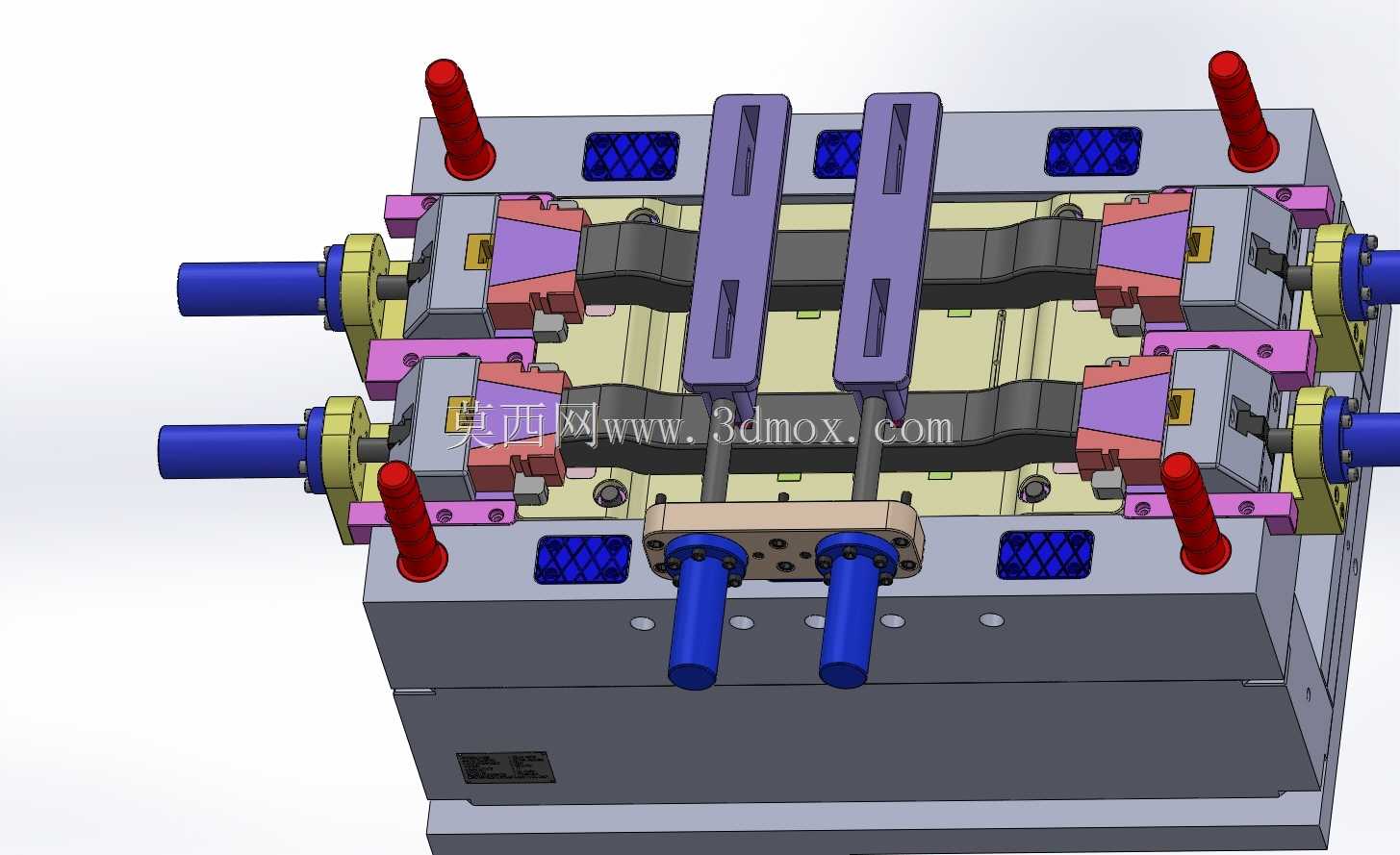

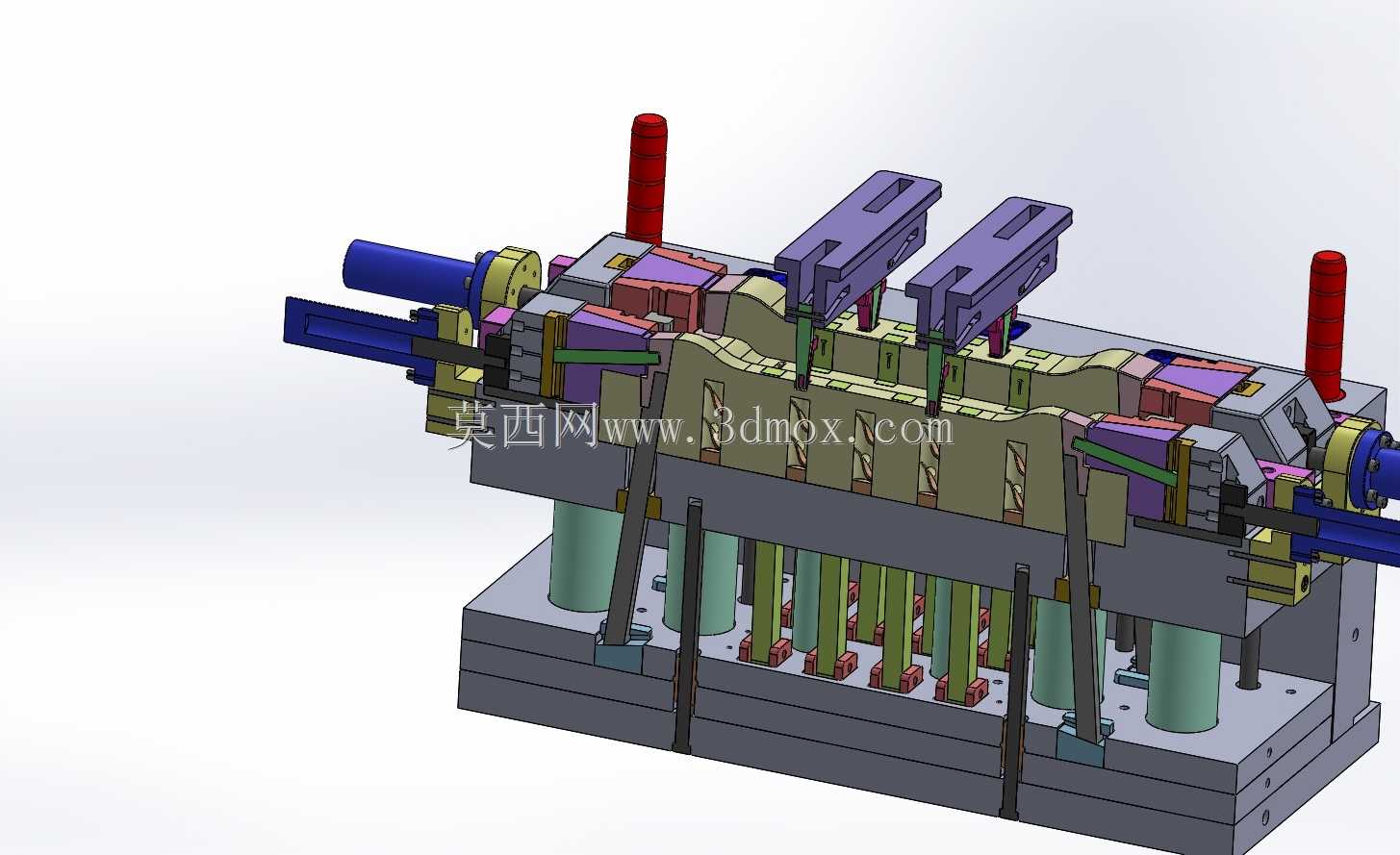

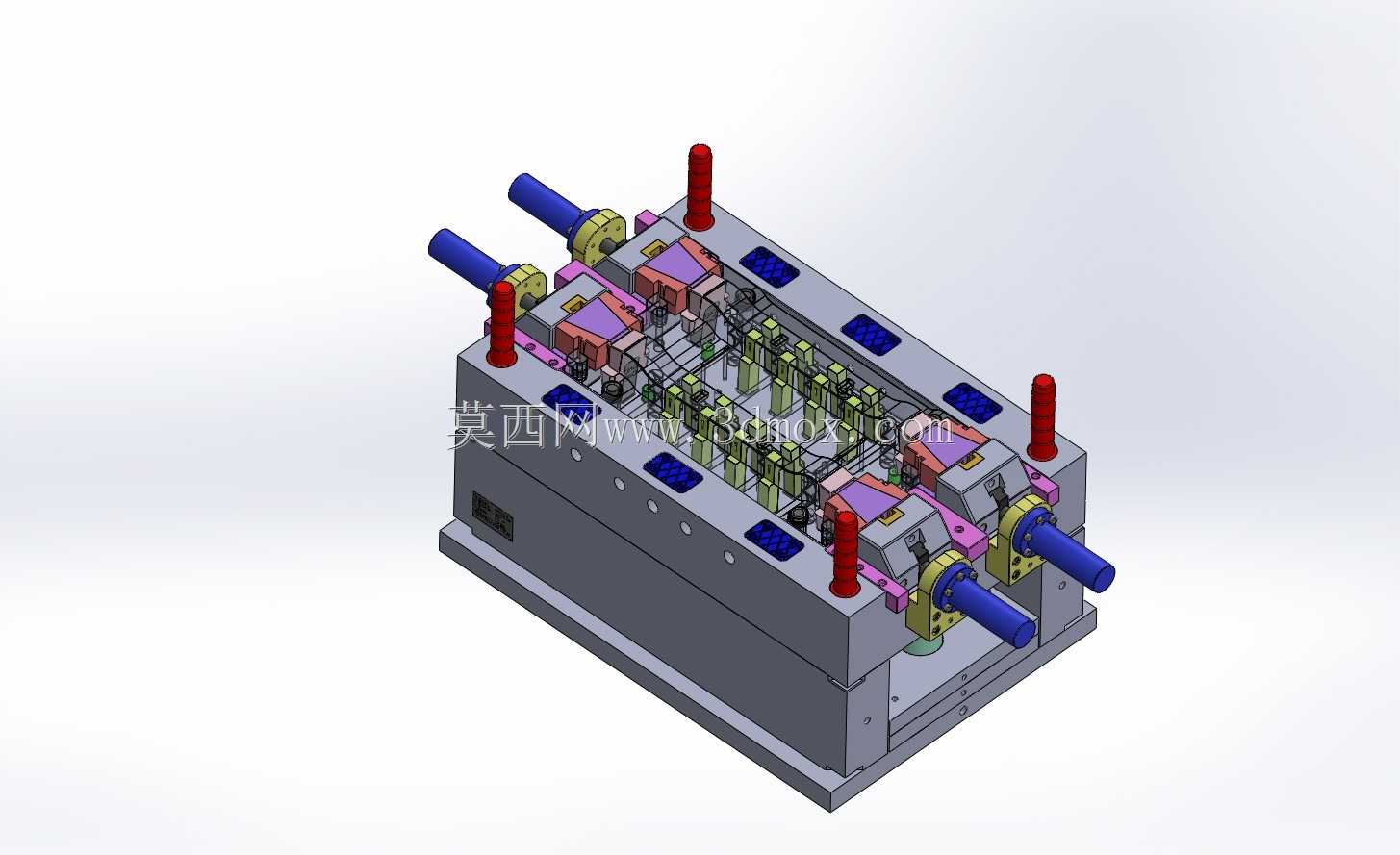

双作用抽芯结构塑料注塑成型模具

这款双作用芯塑料模具，主要应用于带侧向凹凸结构、复杂内倒扣特征的热塑性塑料制品批量注塑生产场景，常见于消费电子外壳、工业塑料连接件、家电结构件等产品的成型加工环节，能够在单次注塑循环中完成多方向侧凹结构的同步脱模，有效解决传统单方向抽芯模具无法成型复杂侧向特征的生产痛点，大幅降低多套模具分步成型带来的成本损耗与拼接精度误差。从实际生产用途来看，该模具适配卧式注塑机安装使用，可匹配常用规格的注塑机锁模参数，完成PP、ABS、PC等多种通用热塑性塑料的充模、保压、冷却、脱模全流程作业，生产出的塑料制品侧向特征无需二次切削加工，成型尺寸精度可满足IT7级注塑件公差要求，适配中小批量塑料制品的连续化生产需求。在功能特性层面，该模具采用双作用抽芯结构设计，区别于传统单侧斜导柱抽芯结构，模具多侧设置的液压驱动抽芯组件可实现同步或顺序抽芯动作，避免抽芯过程中塑件出现侧向顶白、变形、拉伤等质量缺陷；模具内部设置循环冷却水路，可均匀带走型腔内塑料熔体固化过程中释放的热量，缩短成型冷却周期，提升整体生产效率；模架采用标准模架搭配定制化型芯型腔结构，易磨损的抽芯滑块、导套导柱部件均采用耐磨合金材质，可承受长时间往复开合模的摩擦损耗，延长模具整体使用寿命。从设计思路来看，该模具围绕复杂侧向结构塑件的脱模难点展开，首先根据塑件的三维结构特征拆分主分型面与侧向分型区域，将双作用抽芯机构的动作行程与开合模动作做时序匹配，开模过程中先完成侧向抽芯动作，待所有侧型芯完全脱离塑件倒扣区域后，再通过顶出机构将塑件从主型芯上平稳顶出，避免脱模过程中出现结构干涉；同时设计过程中充分考虑浇注口位置选择，将主浇口设置在模具顶面中心位置，搭配侧分流道实现熔体的均衡充模，减少熔接痕、缺胶等注塑缺陷的产生。在外形尺寸与安装边界层面，该模具整体为方正叠层式模架结构，模架长宽尺寸适配常用200吨级以内卧式注塑机的拉杆间距，模具总厚度处于注塑机允许的最小与最大模厚区间范围内，侧面伸出的液压抽芯油缸不会超出注塑机安全门的闭合边界，模具顶面定位圈、浇口套尺寸与注塑机射嘴定位尺寸完全匹配，底部顶棍孔位置与注塑机顶出杆位置对齐，无需额外改装即可直接上机安装调试，各外接液压油管接口设置在模具侧面空余区域，不会与注塑机周边配套部件产生干涉，整体安装适配性较强，可快速完成上机调试投入生产。
