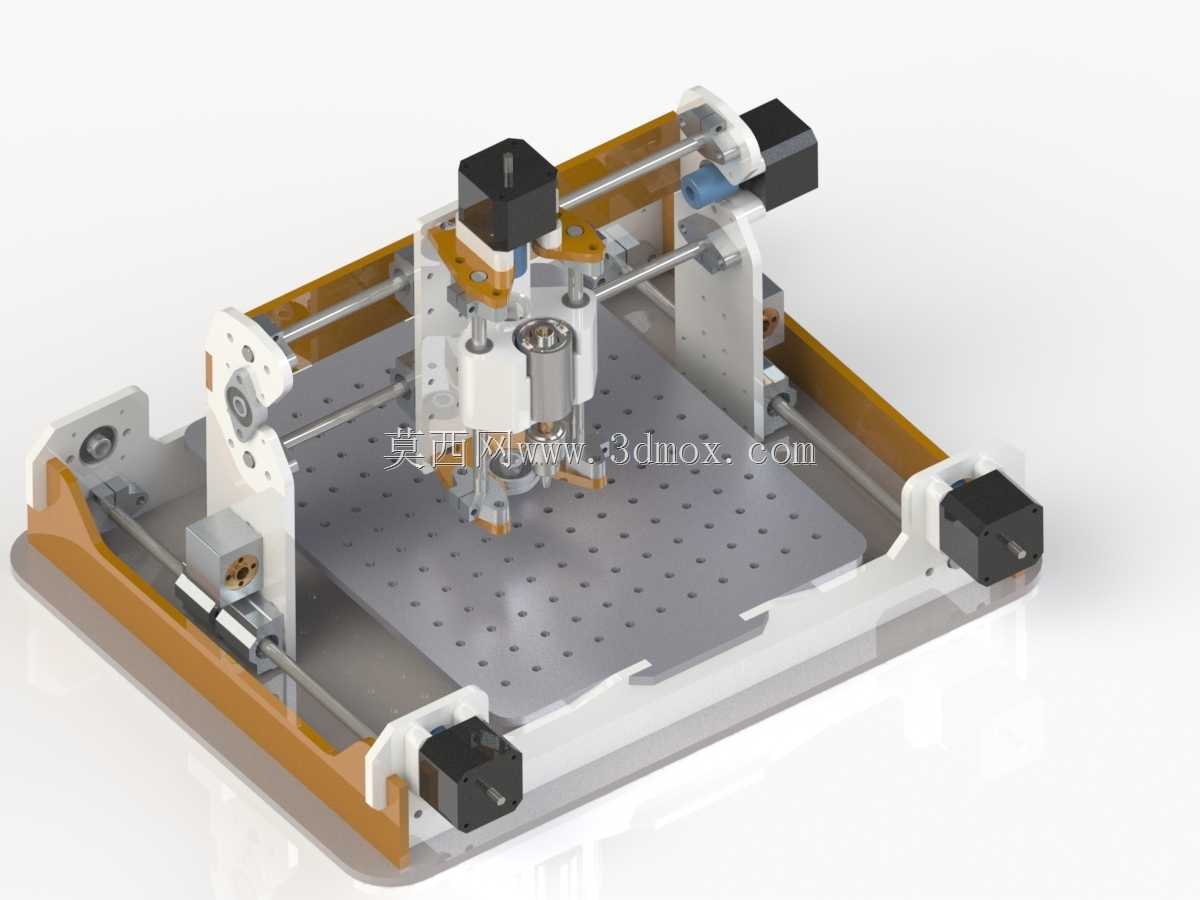

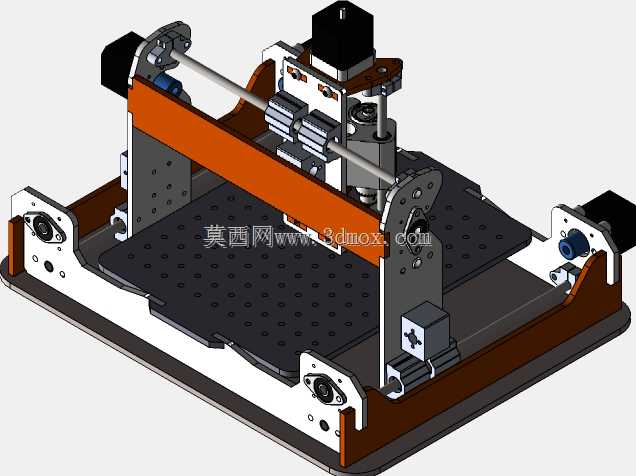

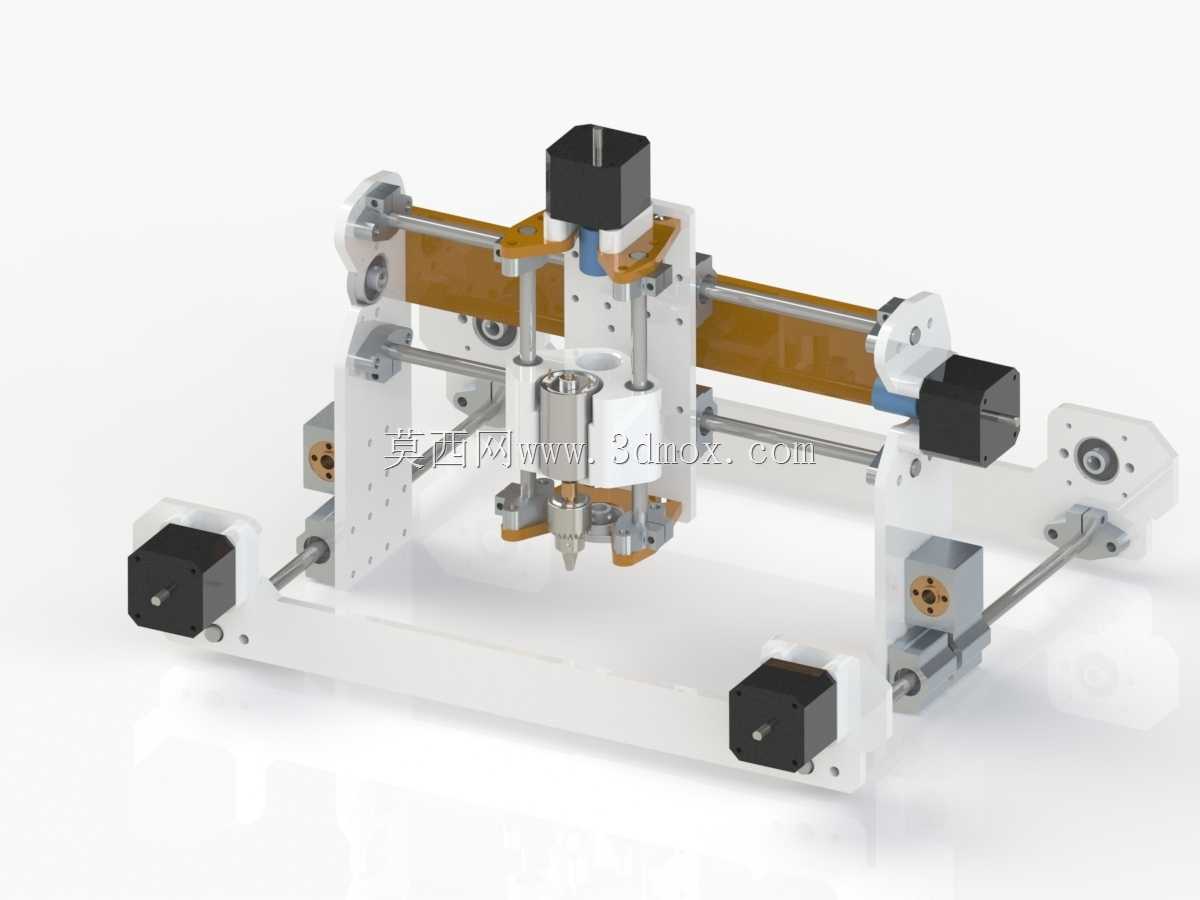

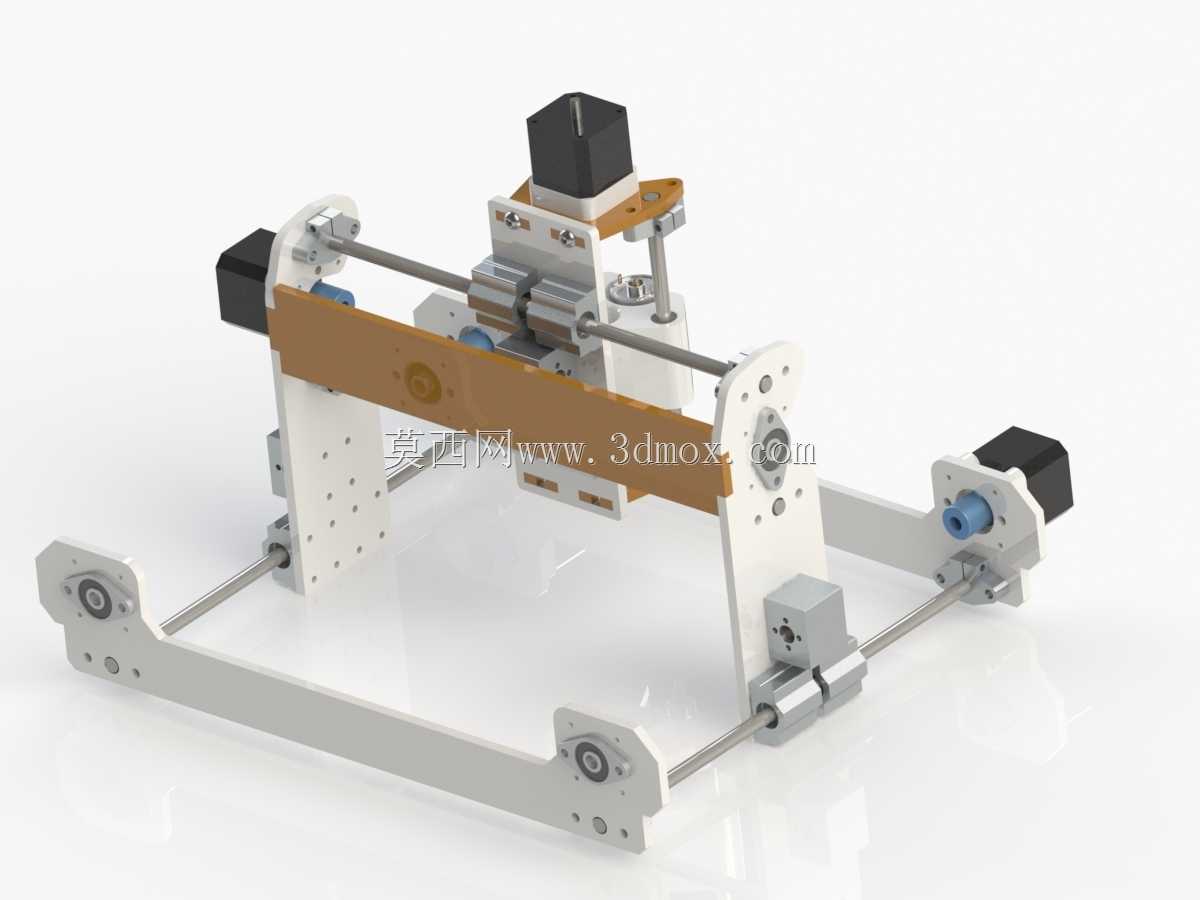

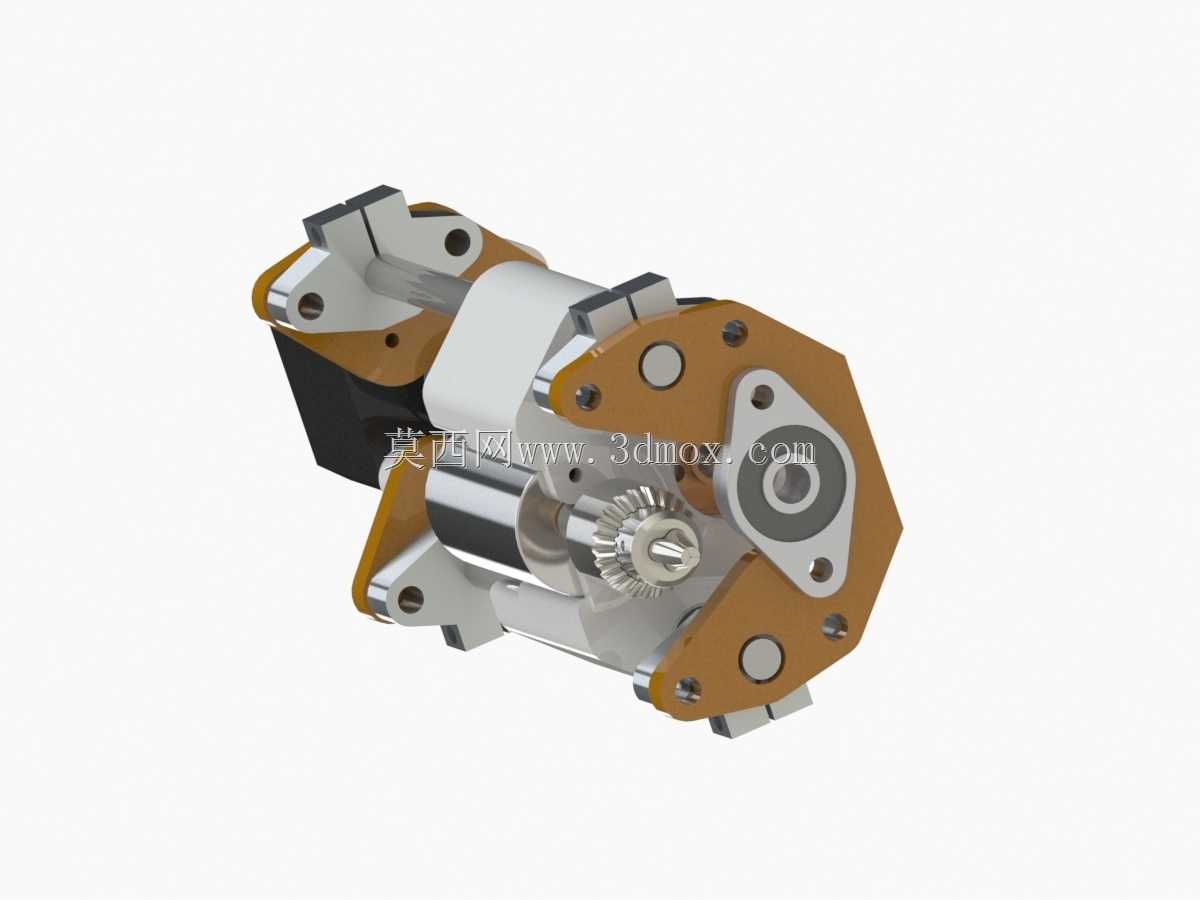

搭载540电机的桌面级数控迷你钻孔设备

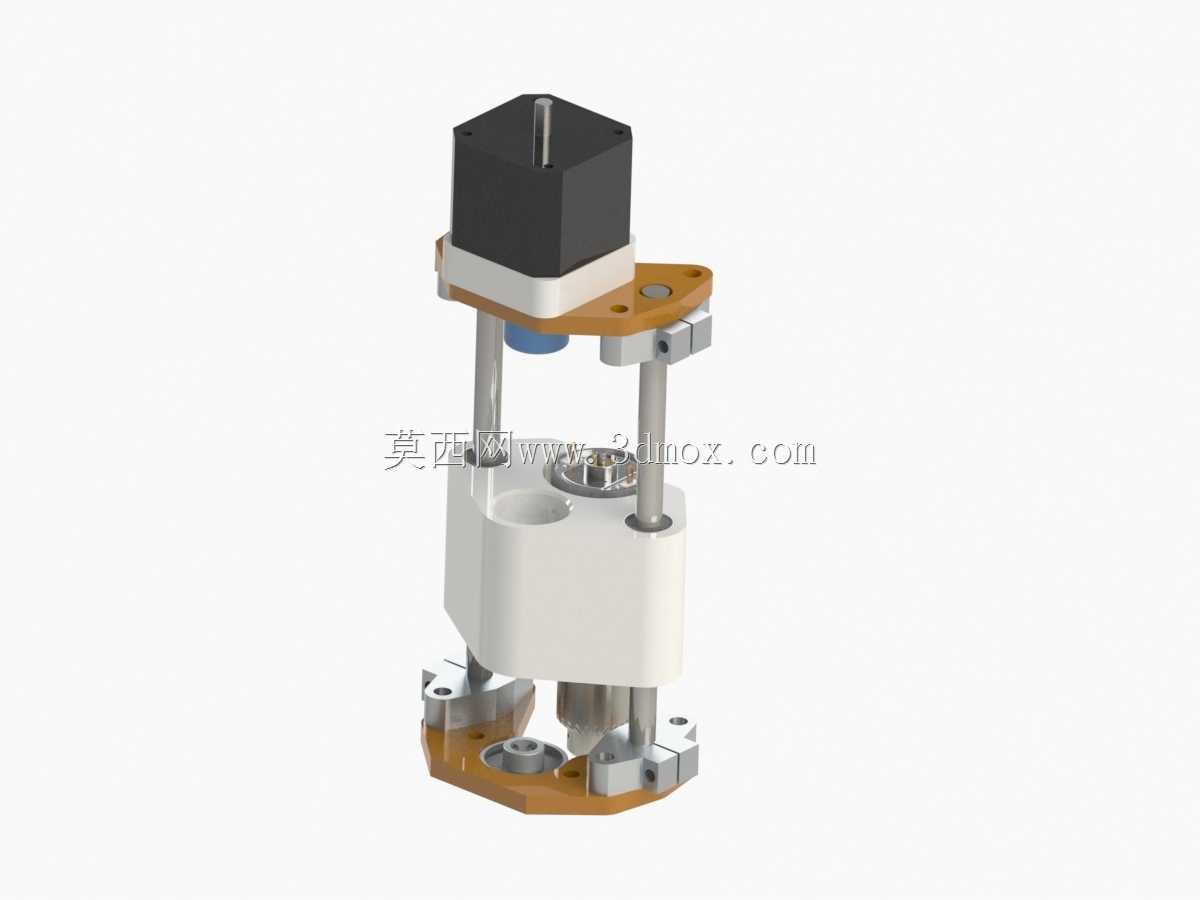

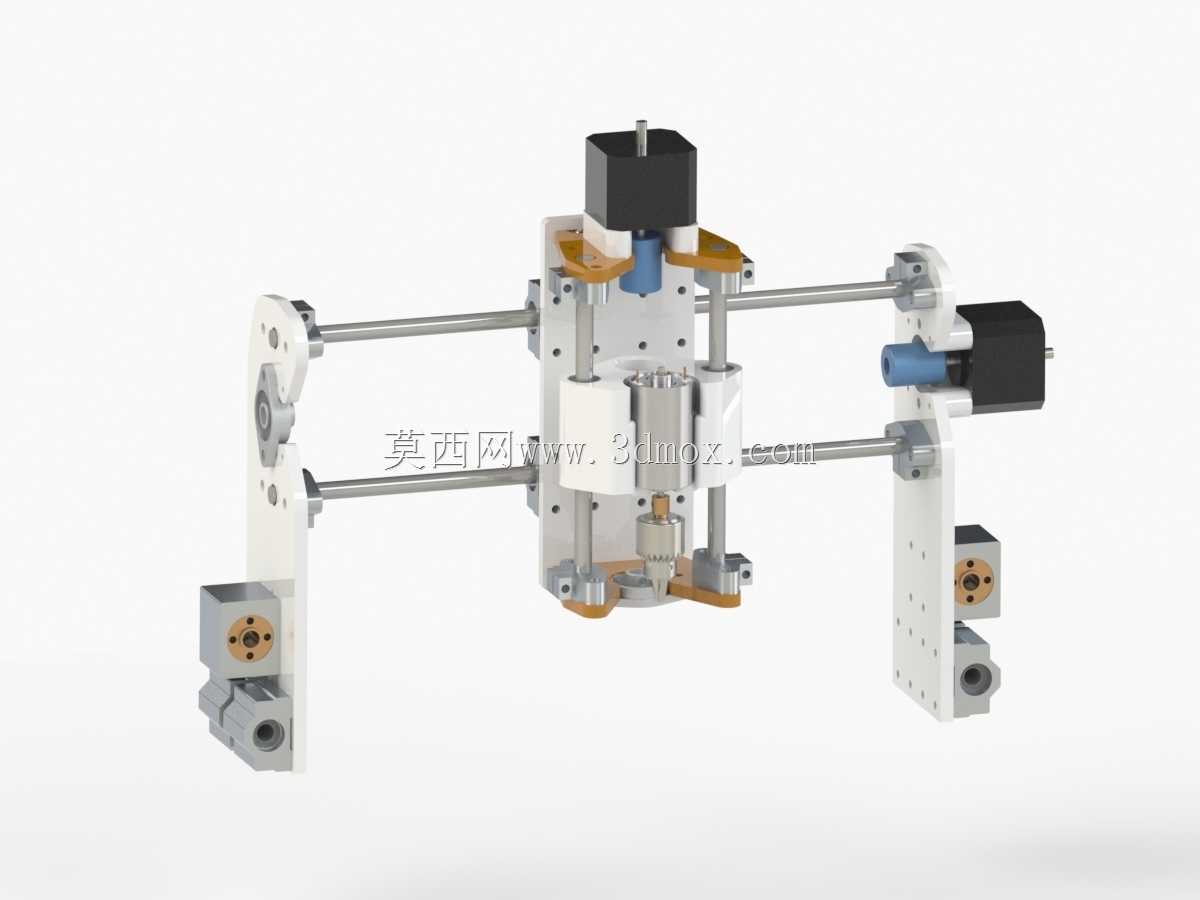

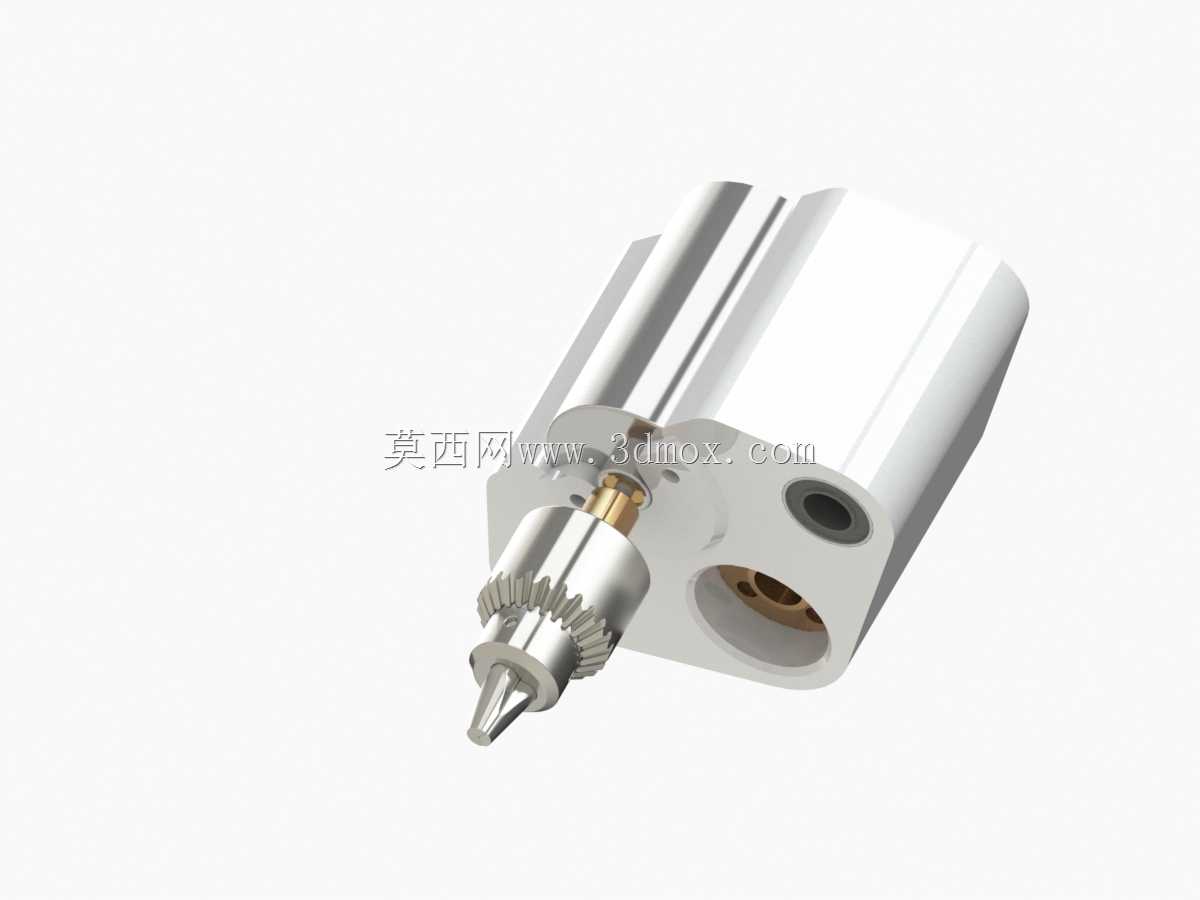

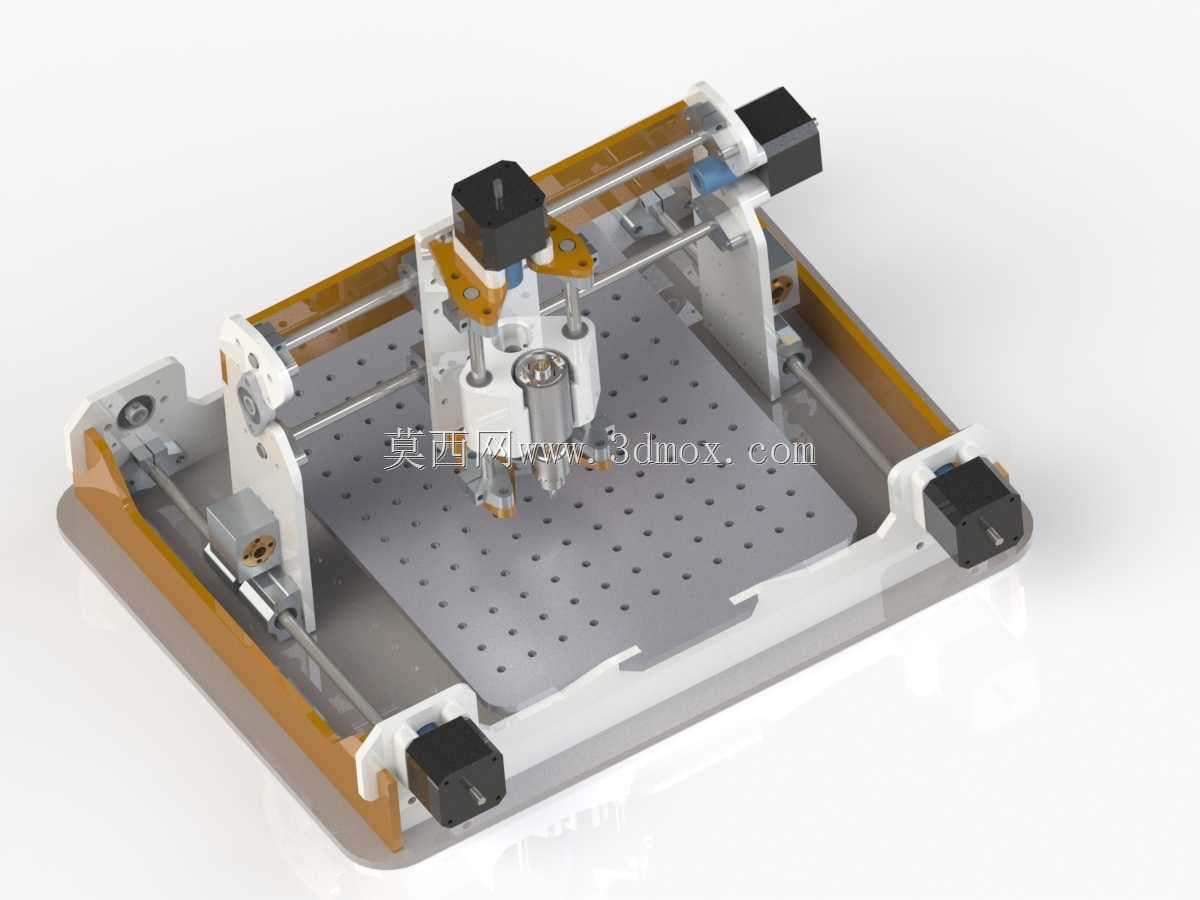

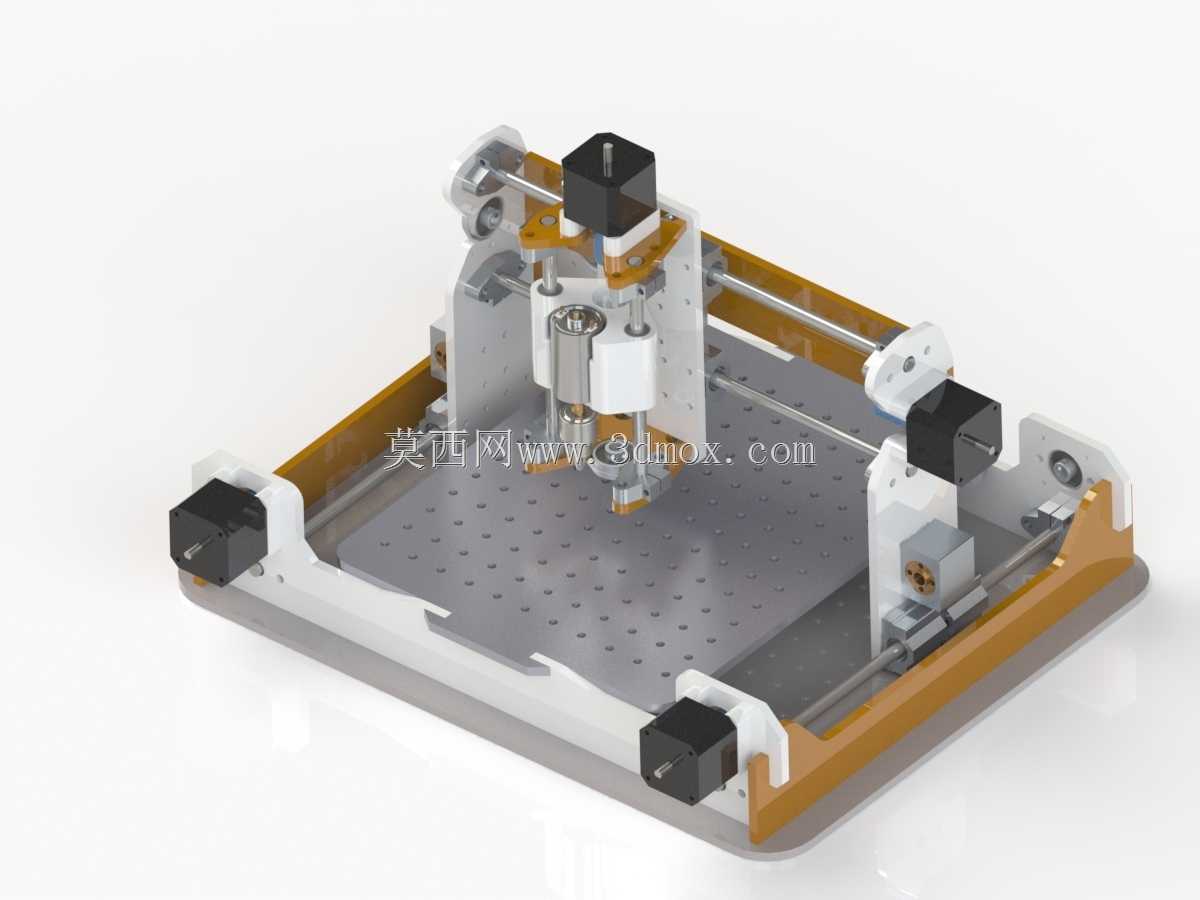

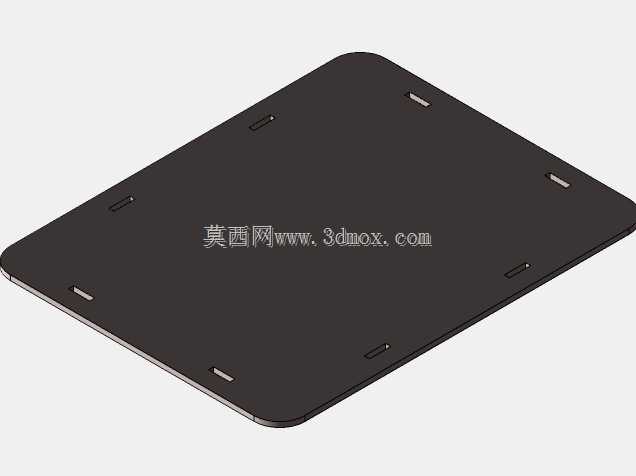

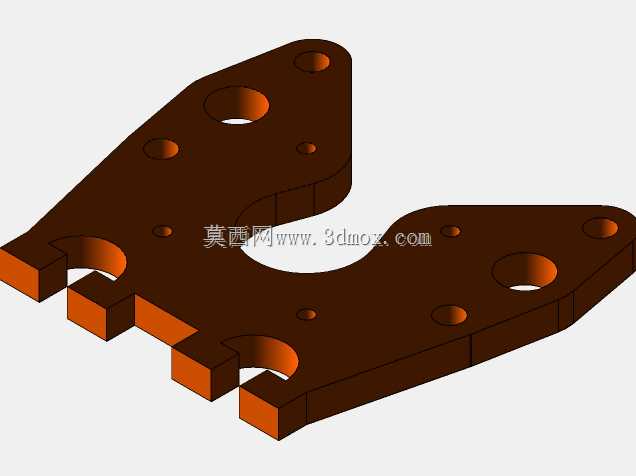

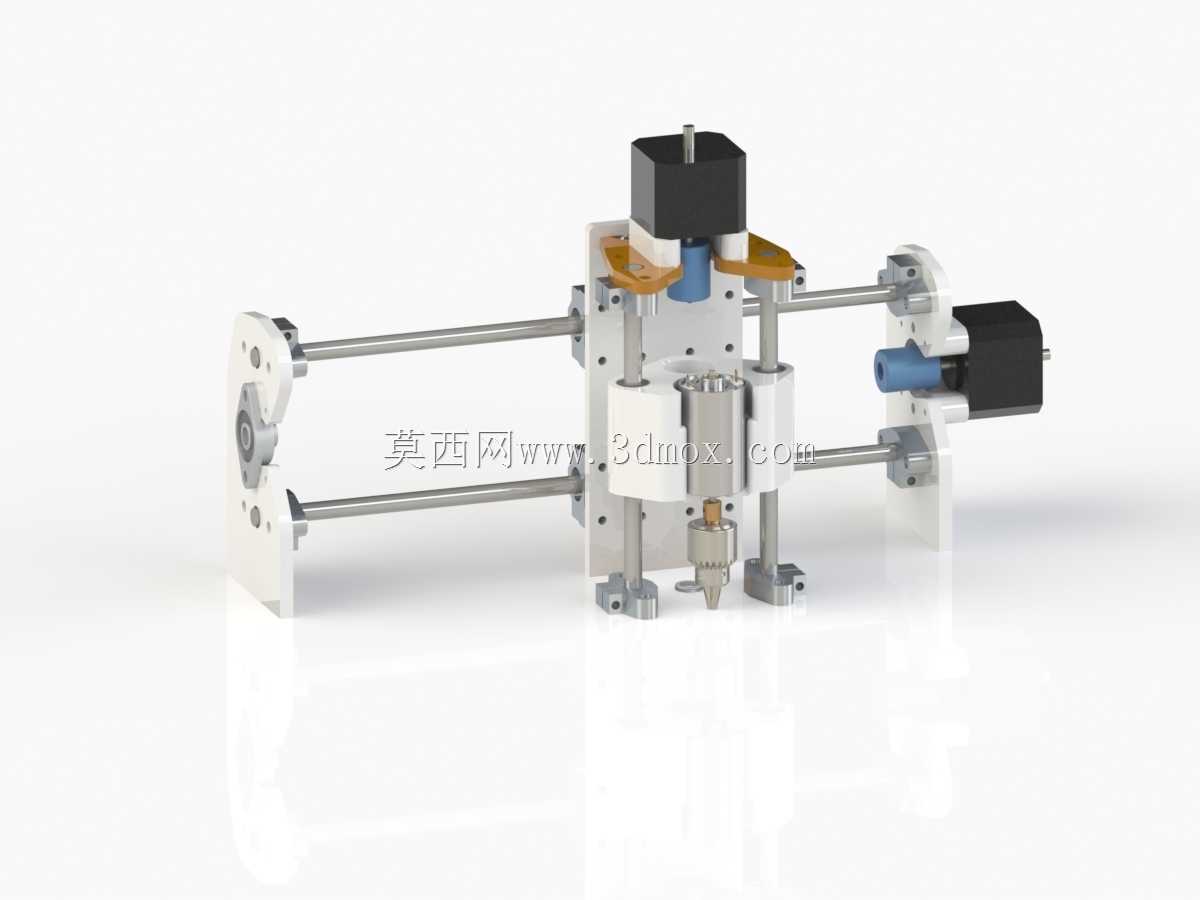

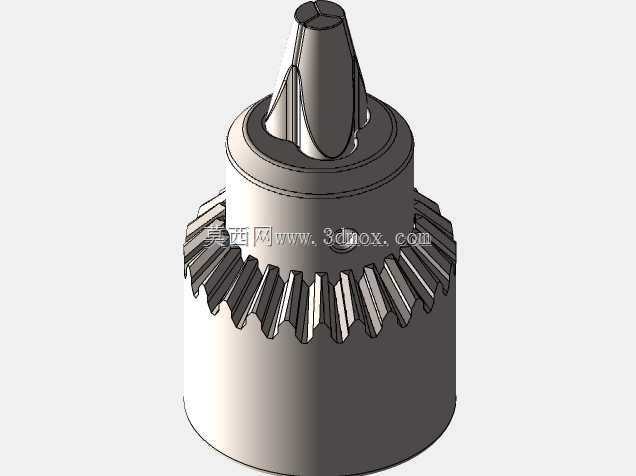

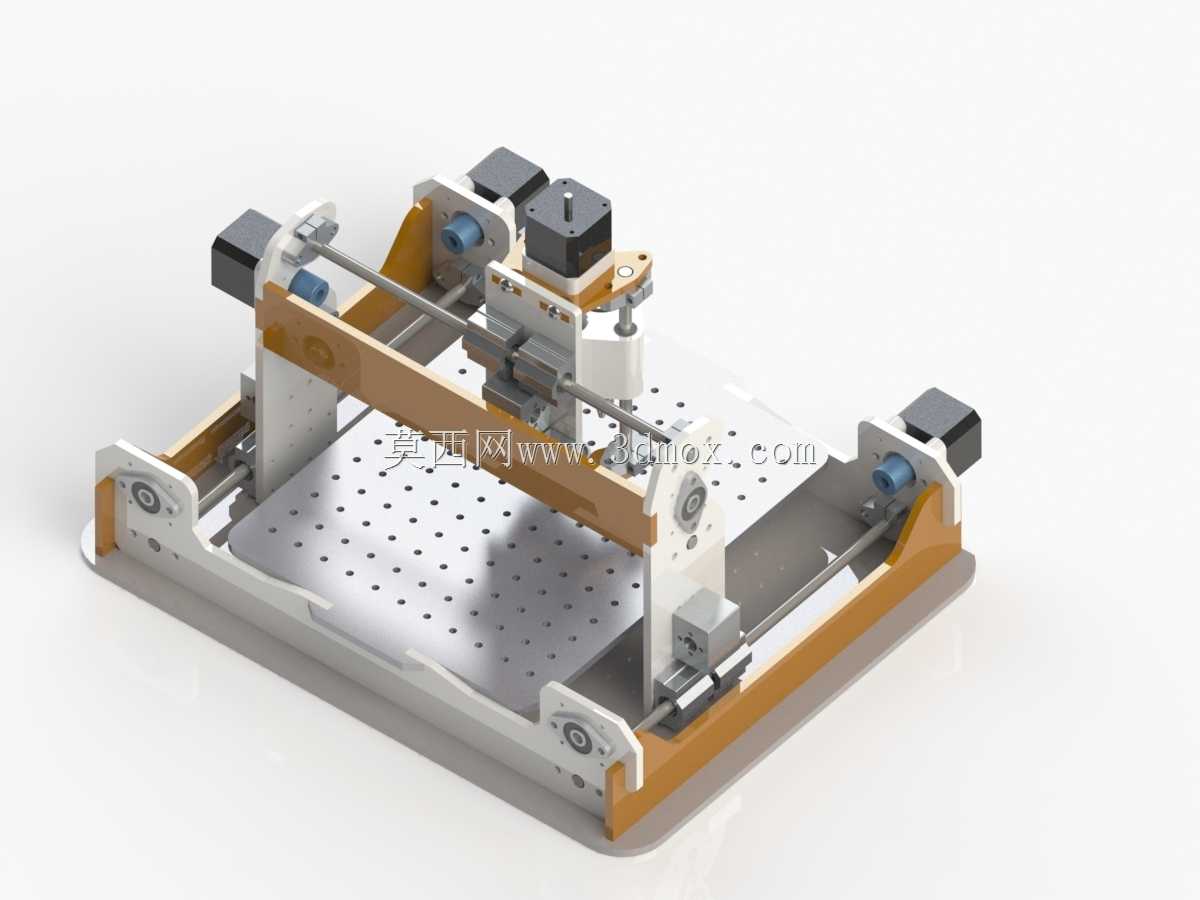

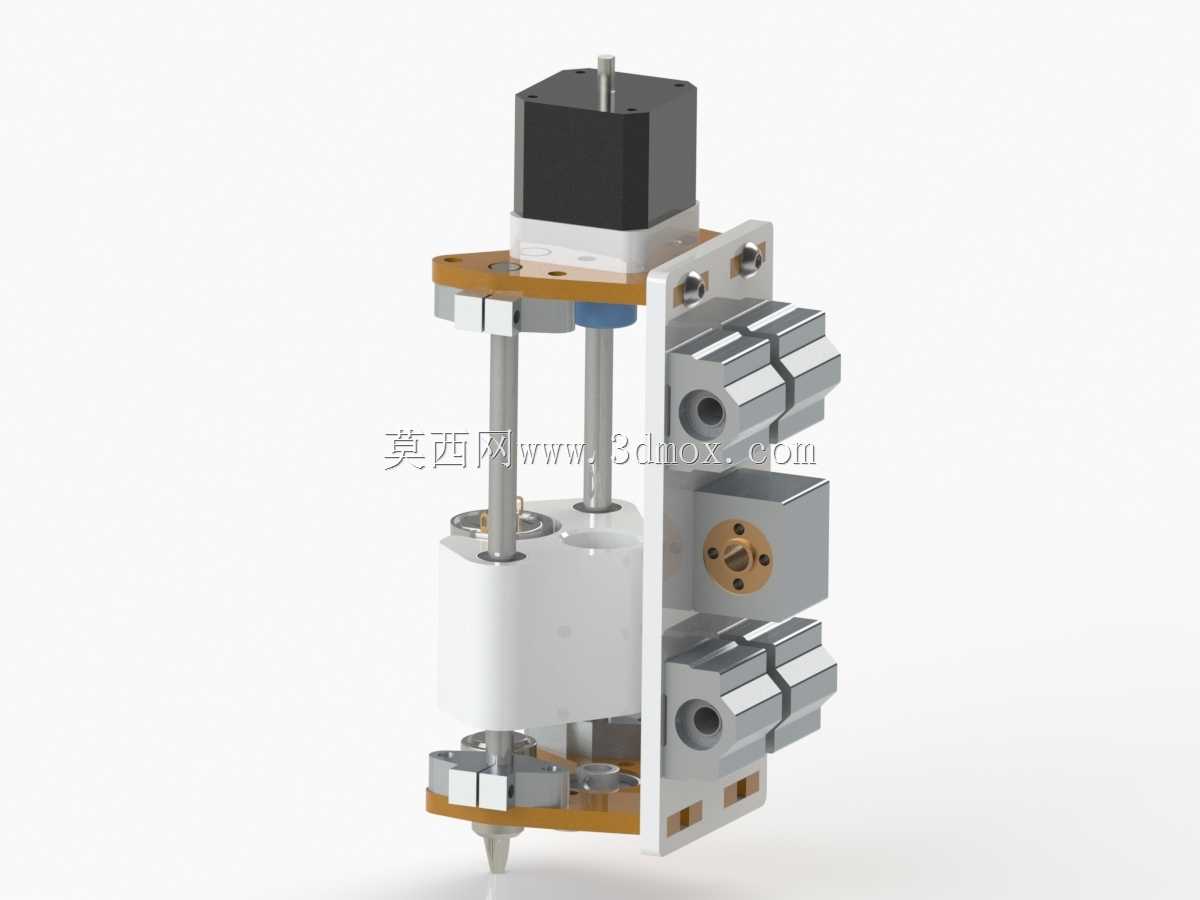

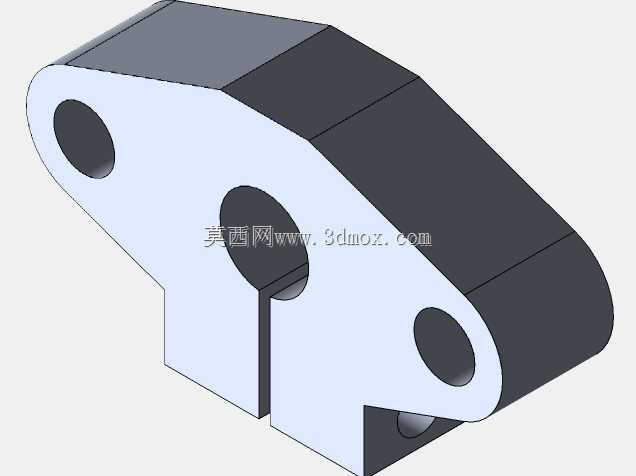

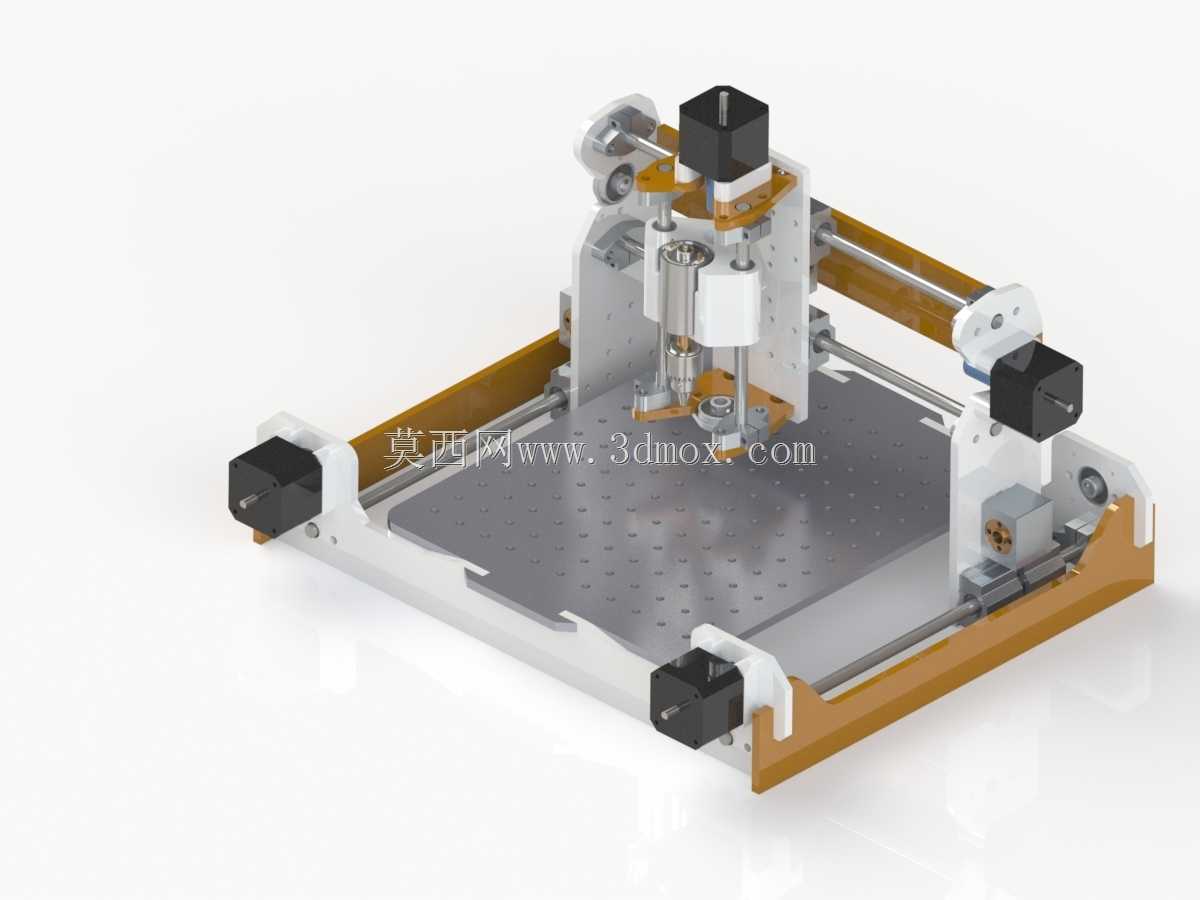

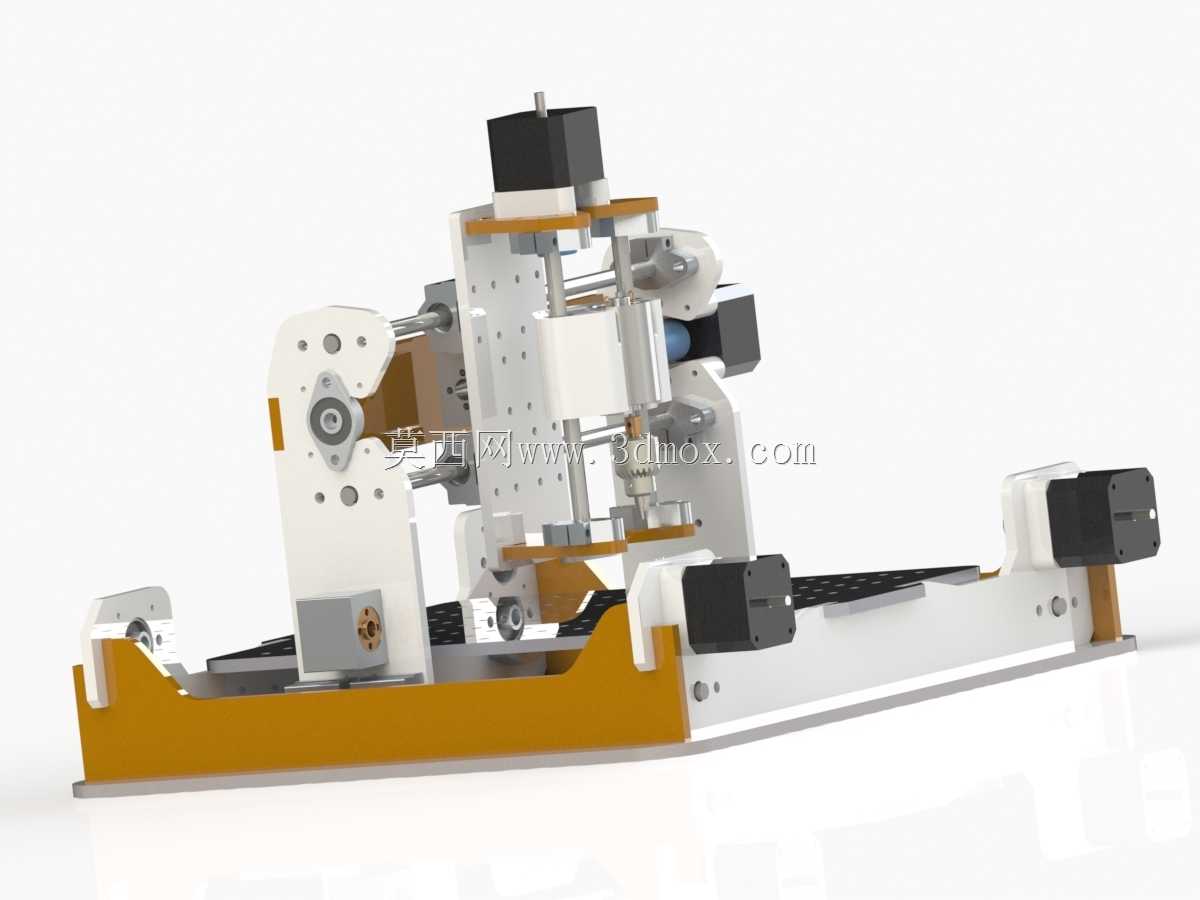

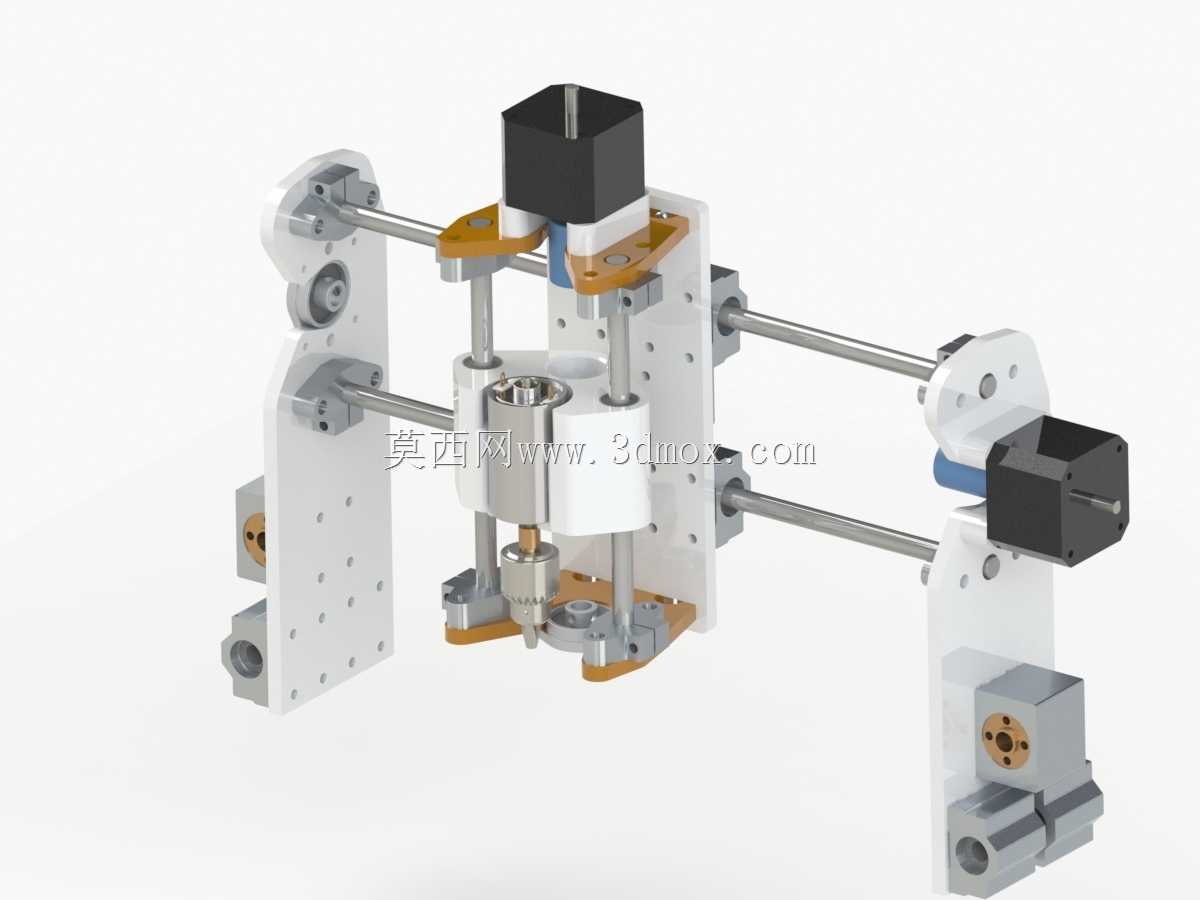

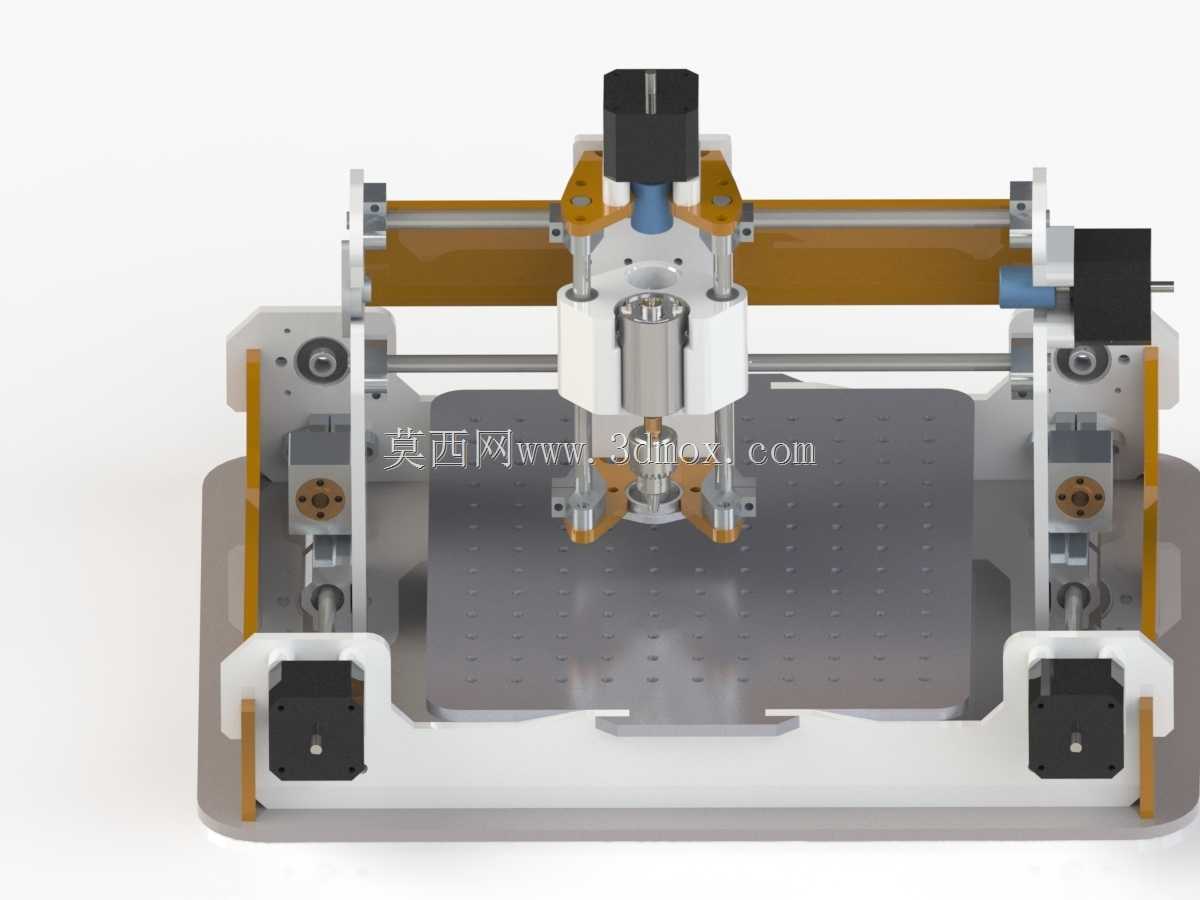

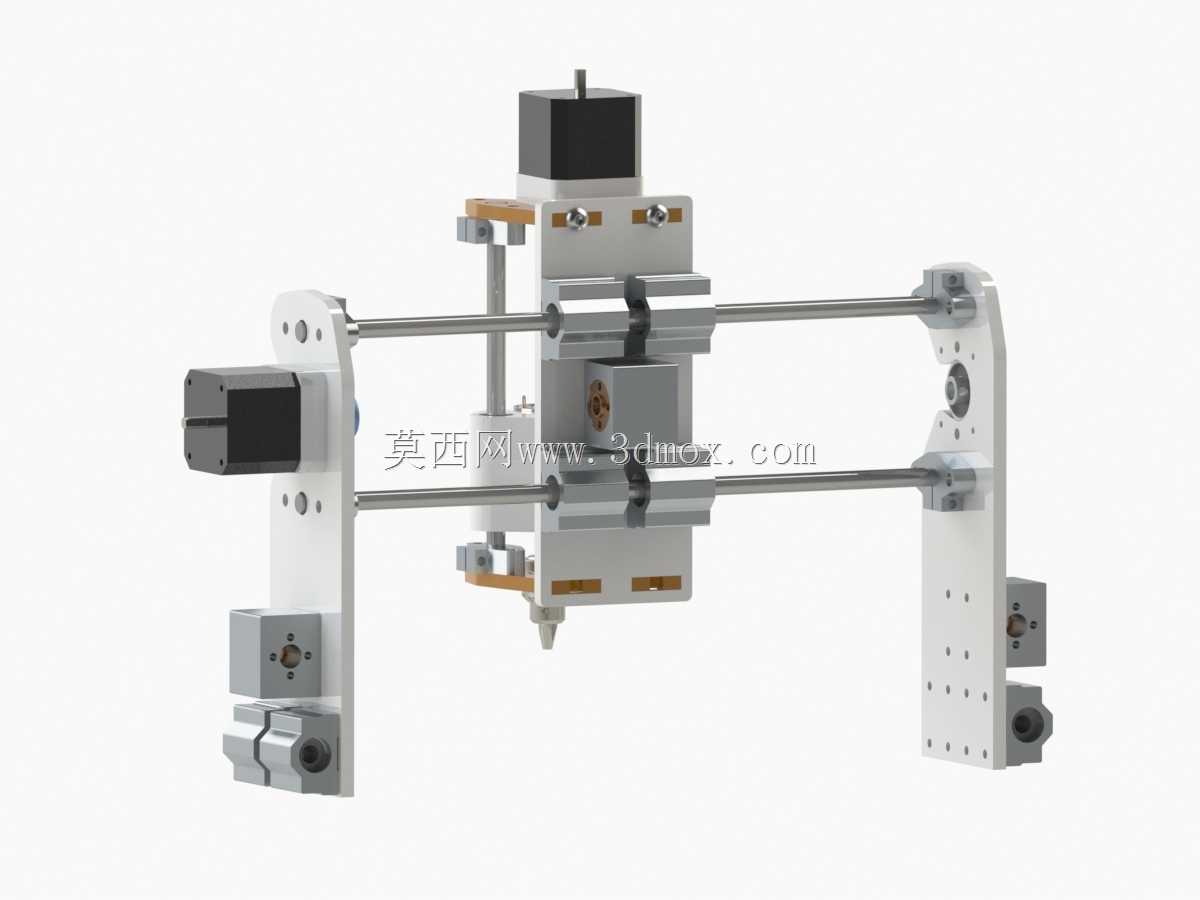

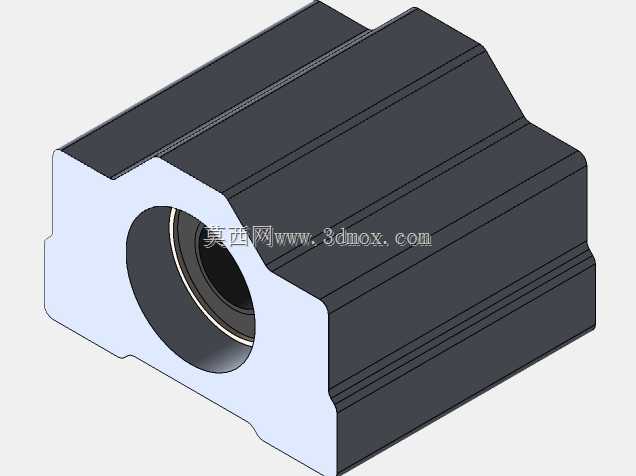

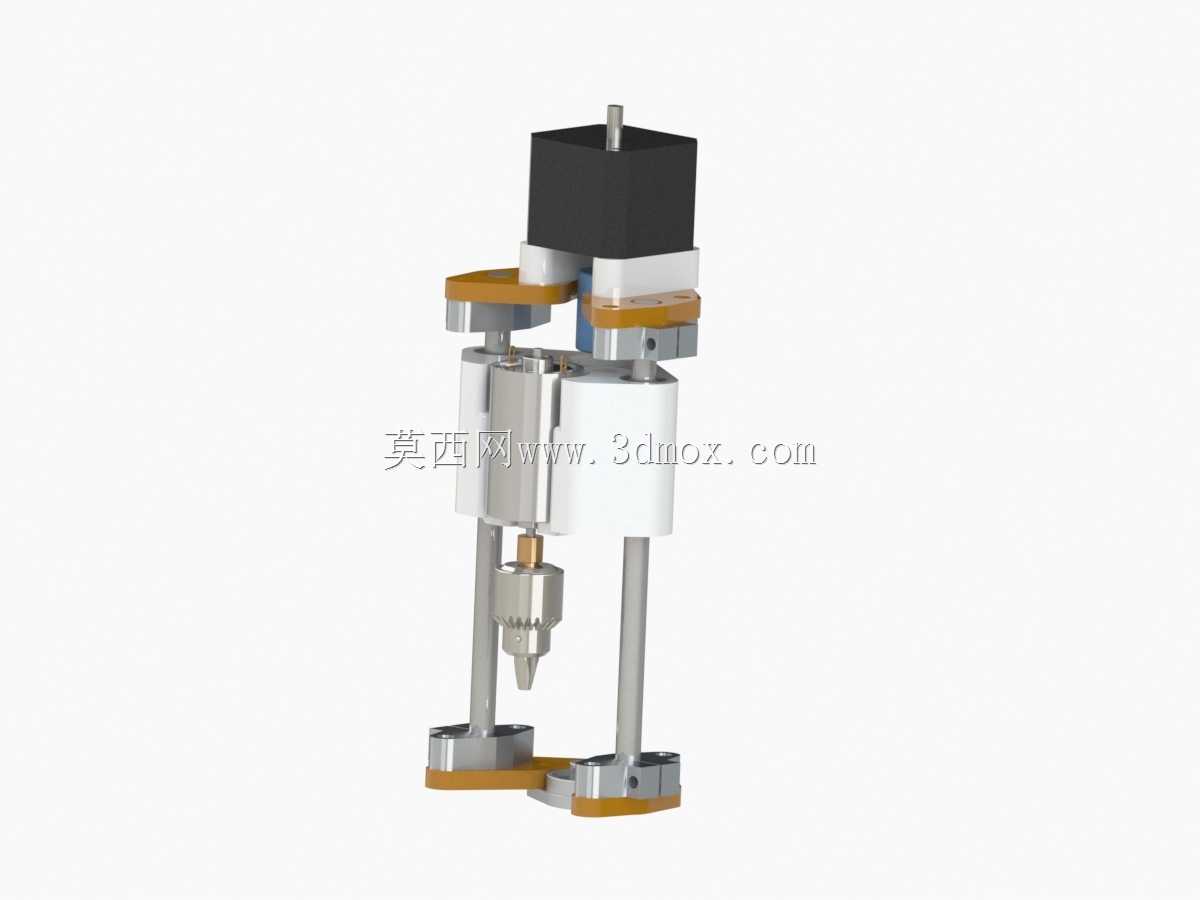

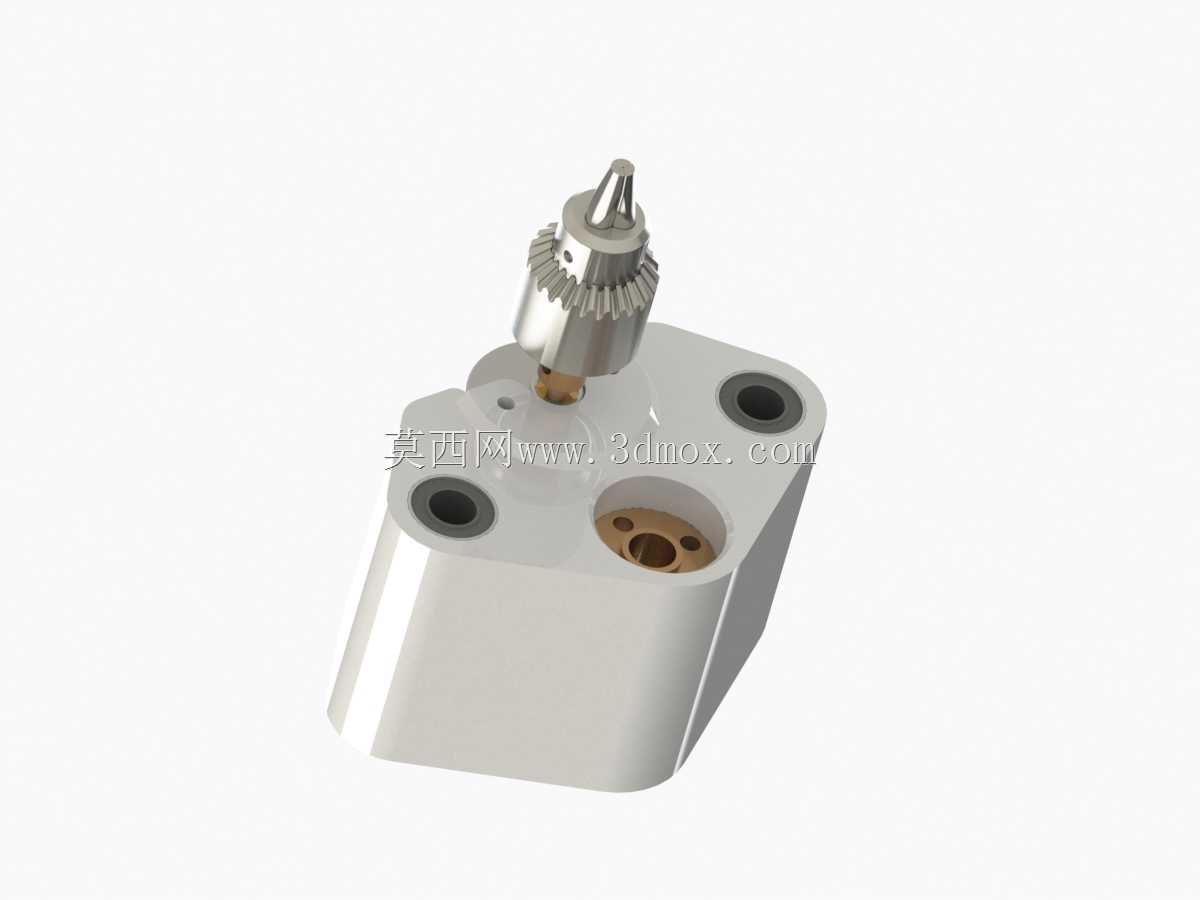

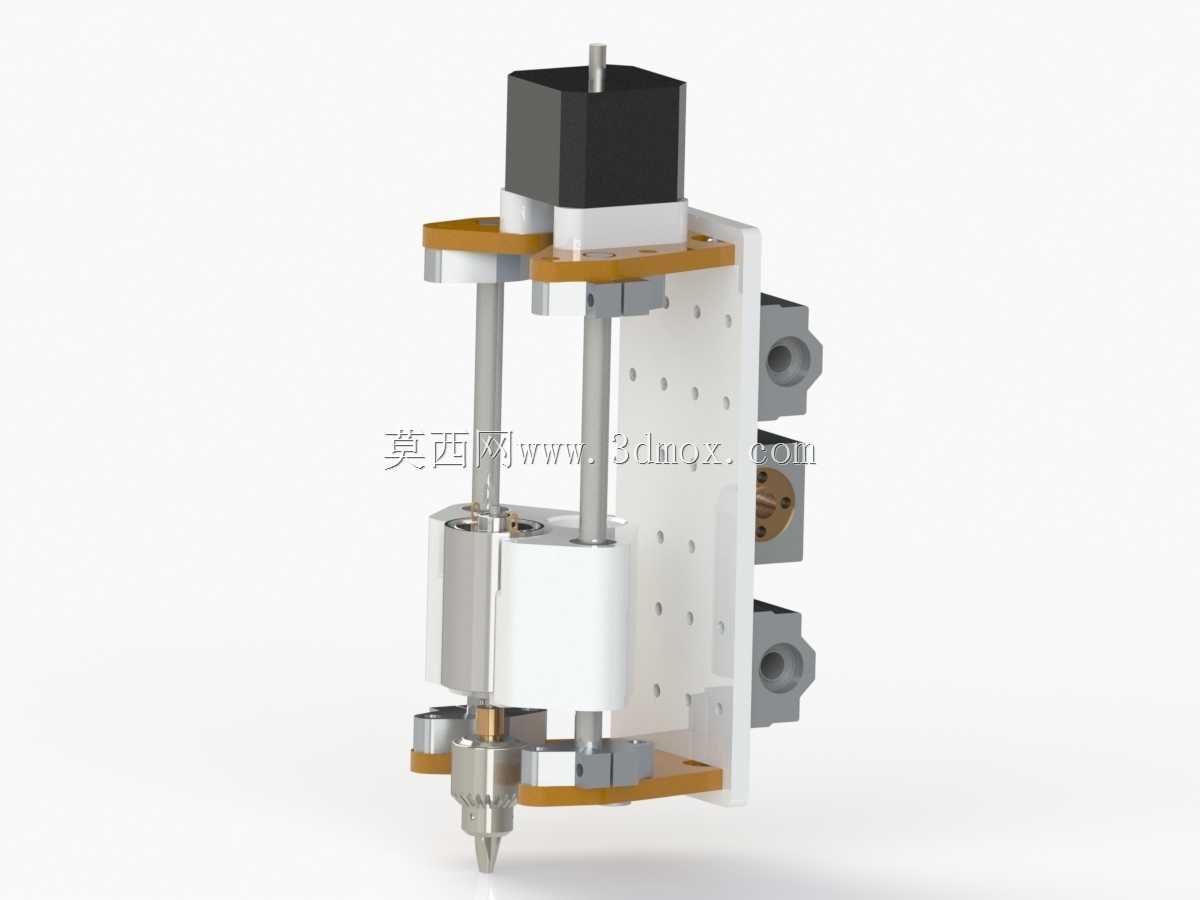

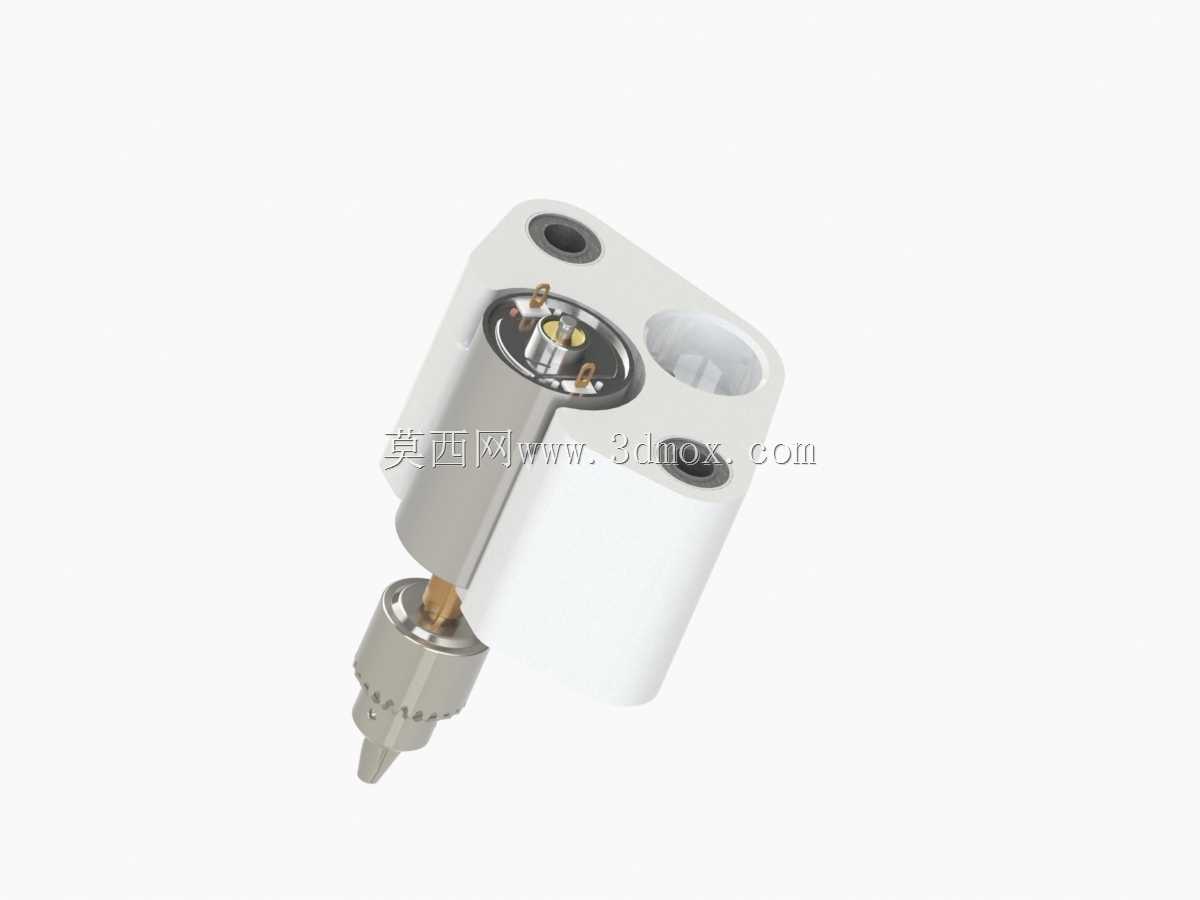

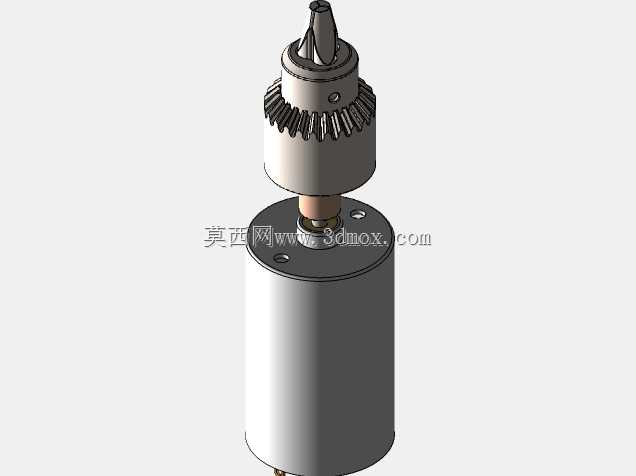

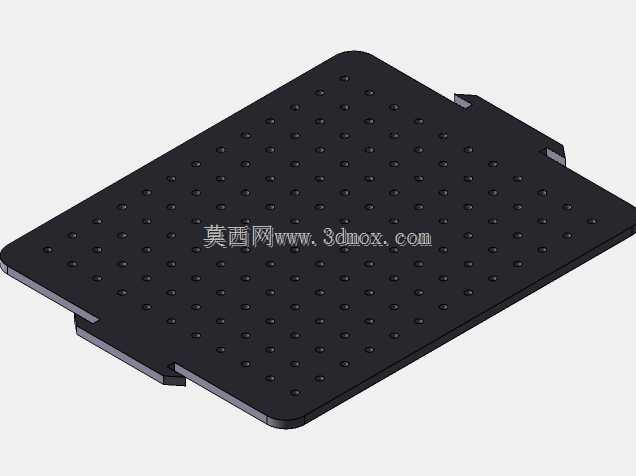

这款小型数控钻孔设备主要面向个人创客工坊、小型加工门店、电子元件打样以及教学实训场景设计，能够满足小尺寸工件的高精度钻孔加工需求，尤其适合PCB板打样、小型塑料件开孔、薄金属件定位钻孔等常规大型设备不便施展的加工场景，相比传统手持电钻，它能通过数控系统实现精准的坐标定位，避免人工操作带来的孔位偏差、孔深不一致等问题，大幅提升小件加工的成品合格率。设备核心搭载540型电机作为钻孔动力输出源，动力输出稳定，能够适配不同直径的钻头，针对亚克力、PVC、覆铜板、薄铝板等常见加工材质都能实现顺畅钻孔，不会出现卡顿、烧钻头的情况；三轴采用直线导轨搭配传动丝杆的结构，运动过程顺滑无卡顿，重复定位精度能够满足小件精密加工的要求，Z轴方向设置了硬限位结构，可有效防止钻台下探超程损坏工件或者钻头，工作台面采用带密集定位孔的平板设计，方便用户搭配夹具固定不同外形的加工工件，无需额外制作复杂的工装治具。整体设计采用紧凑型桌面式布局，整体占地尺寸不足半平方米，能够直接放置在普通工作台面上使用，不需要专门的设备安装地基，对使用场地的要求极低；框架部分采用铝型材搭配板材拼接的结构，既保证了整体结构的刚性，减少钻孔过程中的震动偏移，又控制了整体设备重量，方便用户根据需求挪动摆放位置。设计过程中优先考虑了使用的便捷性，走线全部隐藏在框架结构内部，避免加工过程中碎屑刮擦线路造成故障，各轴的驱动电机都布置在框架外侧，方便后期维护更换，主轴部分采用快换夹头结构，更换不同规格钻头时不需要复杂的工具，徒手就能完成拆装，大幅缩短加工前的准备时间；设备的安装边界预留了足够的操作空间，正面无突出结构，操作人员上下工件时不会被结构件磕碰，侧边预留了控制电路的安装位，用户可以根据自身需求搭配对应的数控控制系统，不需要额外对框架进行打孔改造。
