WEG品牌单相异步电动机三维建模作品

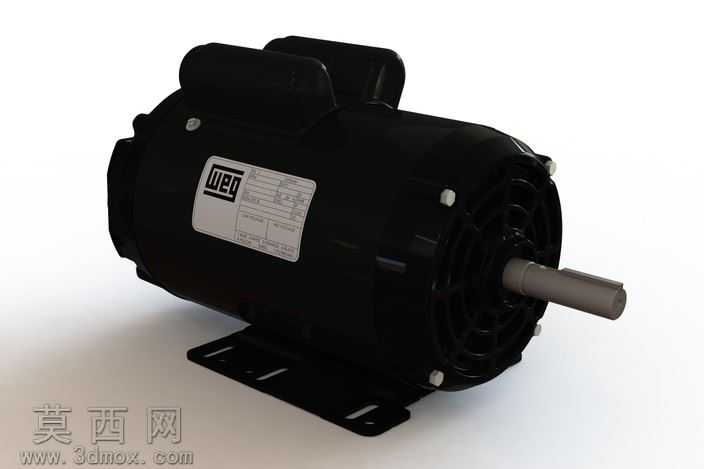

本作品为WEG品牌单相电容运转异步电动机的三维数字化建模成果，建模过程依托SolidWorks平台完成全参数化特征构建，严格遵循实物测绘的尺寸比例进行1:1还原，完整复现该款60Hz、4极、2CV规格电机的全部结构细节。建模阶段首先搭建基准轴与基准面框架，以电机输出轴为核心装配基准，依次完成转轴、前端盖、后端盖、定子铁芯外壳、散热筋结构、接线盒、电容安装罩、卧式安装脚座的独立零件建模：其中外壳部分的轴向散热筋采用阵列特征实现均匀排布，精准还原实物的散热结构形态；端盖部位的固定螺栓凸台、轴承安装腔采用旋转切除与拉伸凸台组合特征完成，保证安装位的同轴度公差符合实际装配逻辑；卧式安装脚座的长条形安装孔、加强筋结构通过拉伸与圆角特征处理，还原铸件的厚重质感；顶部的两个凸起罩壳分别对应接线腔与运转电容安装位，通过曲面放样与实体切除结合的方式完成不规则外形的拟合，避免生硬的棱角失真。材质与渲染阶段，针对电机不同部件赋予对应物理材质：外壳、端盖、脚座部分赋予黑色哑光铸铁材质，调整粗糙度参数还原铸件表面的细微颗粒质感；输出转轴赋予银灰色磨光钢材材质，添加轻微的金属反射效果还原机加工表面的光泽；机身表面的WEG品牌铭牌采用贴图方式实现，精准还原铭牌的文字排版与白底黑字的视觉效果；接线盒部位的细微接缝、端盖与外壳的配合止口都通过装配间隙的细微调整还原真实的装配层次。设计思路上以工业实用性为核心，所有特征均保留可编辑参数，可直接用于设备布局的干涉检查、电机安装工位的工装设计、传动系统的装配模拟，模型的装配层级完全按照实物的拆解逻辑划分，支持单独导出任意零件用于工程图生成或二次修改，整体模型无碎面、无冗余特征，几何拓扑结构规整，可兼容多数三维软件的导入编辑需求，能够满足机械设计场景下的电机选型配套、设备虚拟装配、教学演示等多场景使用需求。
