圆形气泡式水平校准装置结构设计

　　这款圆形气泡水准装置，是工业现场调平作业里最常见的小型基准部件，日常在设备安装、平台校准、工装调平环节都能见到它的身影。不同于长条式水准器只能单方向判断倾斜，圆形结构的水准泡可以同时识别平面内任意方向的倾斜偏差，不需要反复转动调整测量方向，在小范围安装面的快速调平场景里效率更高。

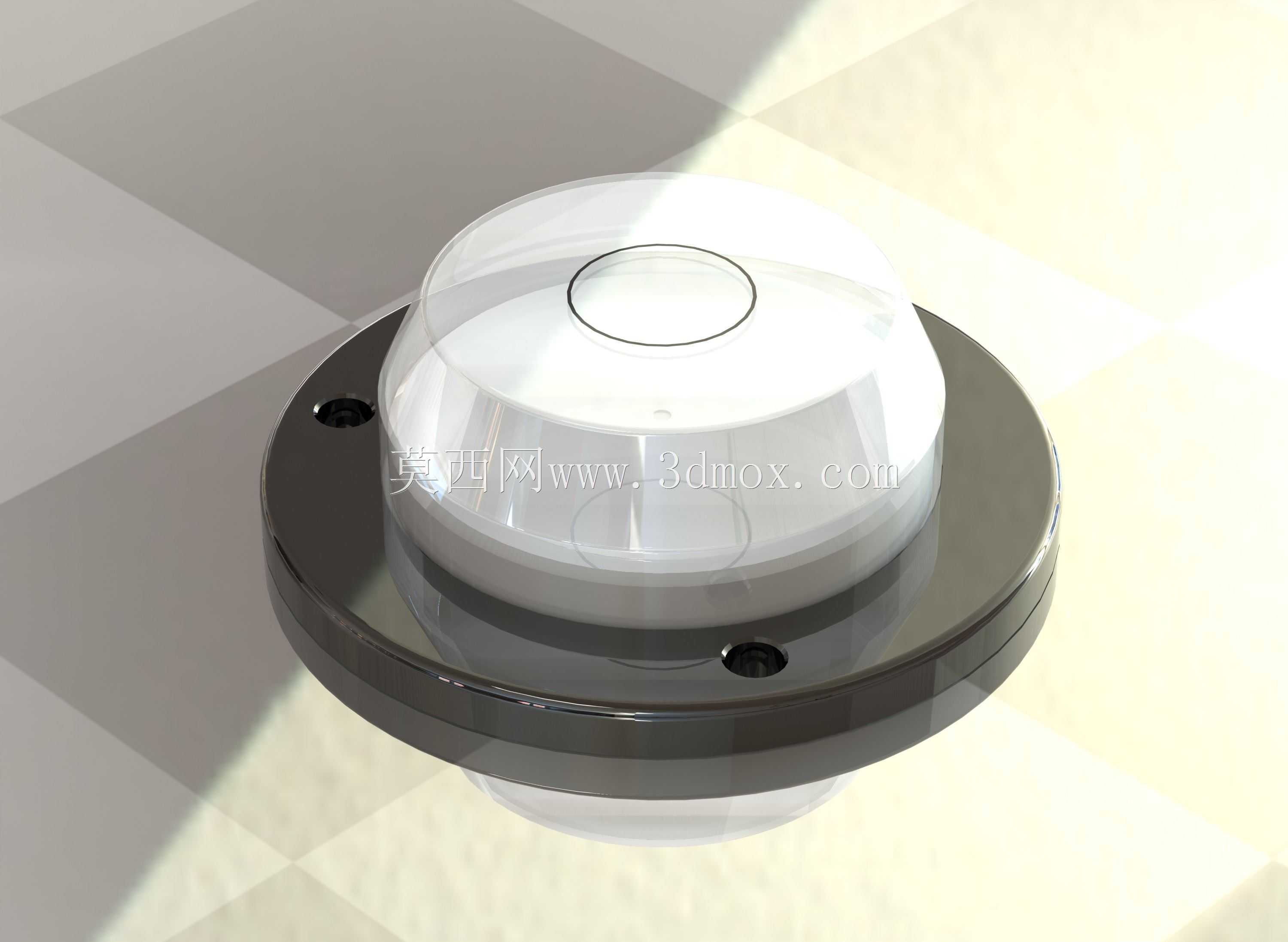

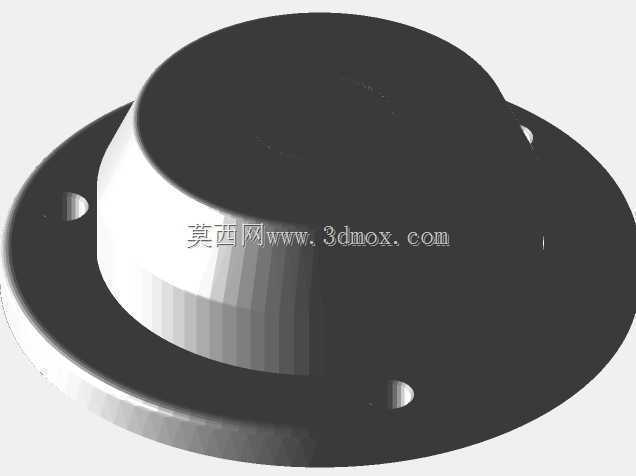

　　从结构组成来看，装置分为上下两个核心部分，下部是带安装孔的黑色圆形法兰基座，上部是密封的透明水准泡腔体。基座采用法兰式安装设计，沿圆周均匀分布两个沉头安装孔，安装时可以直接通过内六角螺丝将整个装置固定在待调平的设备表面，沉孔设计可以让螺丝头部完全没入基座平面，不会突出影响安装平整度，也避免螺丝外露剐蹭周边部件。基座的上表面做了精准的平面加工，和水准泡的下安装面完全贴合，保证水准泡安装后基准面和基座安装面的平行度，避免装配带来的初始测量误差。

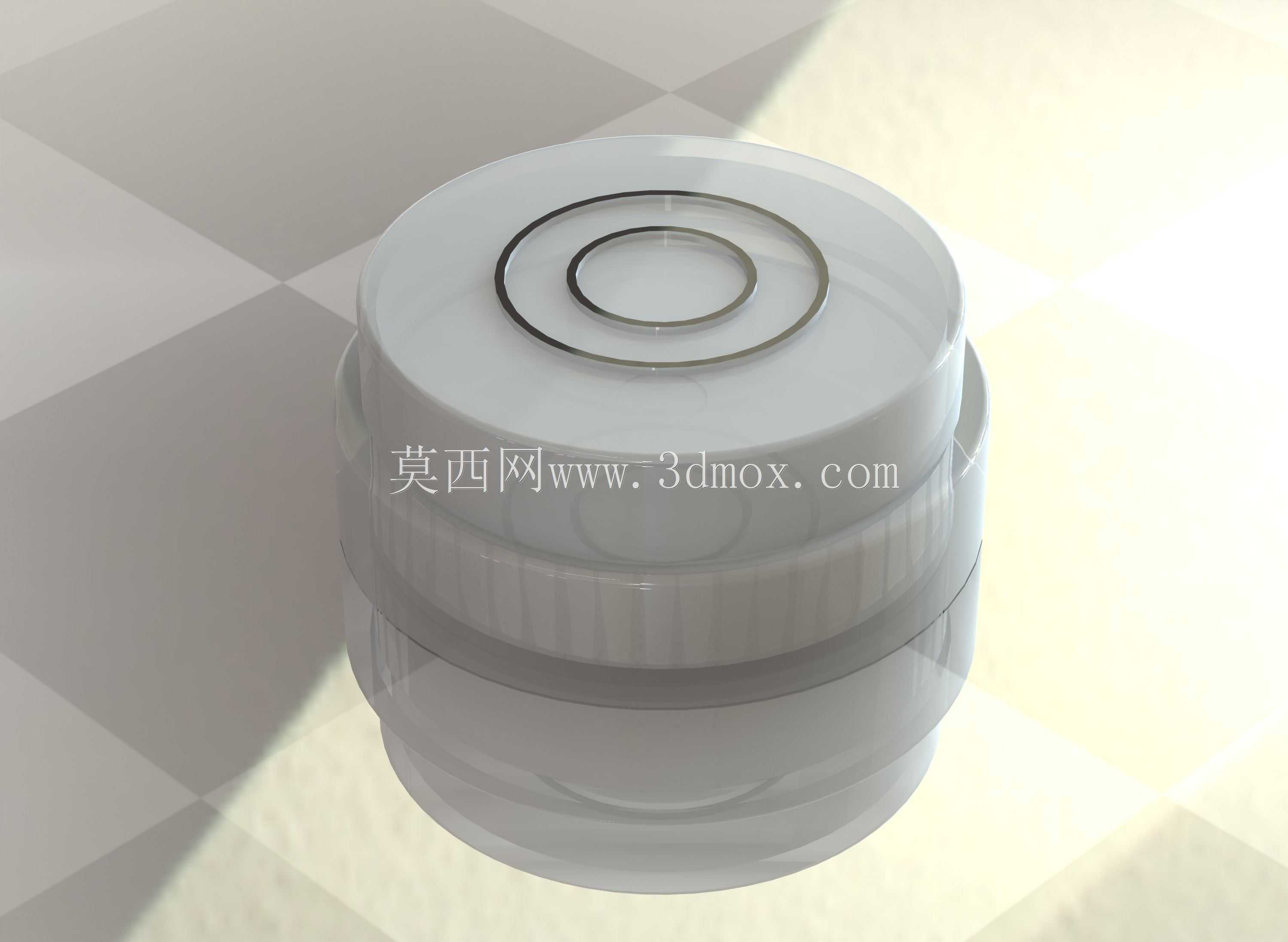

　　上部的透明腔体采用圆弧顶面设计，内部封装了低粘度的专用水准液体，只留存一个小尺寸的气泡，腔体顶面的内表面印刷了同心圆形的刻度圈，当气泡完全处于中心圆圈范围内时，代表当前安装平面处于水平状态，气泡偏移的方向直接对应平面的倾斜方向，偏移的距离可以对应倾斜角度的大小，现场作业人员不需要复杂计算，直接观察气泡位置就能判断调平状态。透明腔体的边缘做了圆弧过渡和基座嵌合，配合密封结构填充，避免内部液体渗漏，也防止外界的灰尘、水汽进入腔体内部遮挡刻度，保证长期使用的观察清晰度。

　　在实际应用场景里，这类圆形水准器常被安装在小型设备的操作平台、检测工装的基准面、便携支架的安装板上，比如实验室的小型检测台、户外作业的便携支架、生产线的小型工装夹具，都需要这类小型水准部件来快速确认水平状态。设计的时候首先要考虑基座的安装边界，整个基座的外径要适配常见的小型安装面，安装孔的孔距要符合通用的安装规格，不需要额外做定制打孔就能直接替换同规格的旧部件。水准泡的灵敏度要匹配使用场景，常规工业用的圆形水准泡灵敏度一般在8分到15分每格，也就是气泡偏移一格对应的倾斜角度，既不会因为灵敏度过高导致调平难度大、气泡来回晃动难以稳定，也不会因为灵敏度过低无法识别微小的倾斜偏差，满足普通工业设备的调平精度需求。

　　结构设计上还要考虑部件的抗冲击性能，因为这类水准部件经常被用在便携设备上，难免会遇到磕碰、振动的情况，所以基座采用刚性较好的金属材质，透明腔体选用耐冲击的透明工程材料，腔体和基座的连接部位做了嵌合加固，避免受冲击后腔体脱落或者密封失效。另外腔体内部的液体选用低凝点的配方，在低温环境下也不会出现冻结、粘度大幅升高的情况，保证气泡可以自由移动，适配不同的作业环境温度。

　　安装使用的时候，只需要将基座的下表面和待调平的平面完全贴合，锁紧两个安装螺丝，然后调整待调平设备的支撑脚，观察水准泡内的气泡位置，直到气泡稳定停在中心刻度圈内，就完成了平面的水平校准。相比电子式的水平传感器，这类气泡式水准装置不需要供电，结构简单可靠，没有电路故障的风险，在恶劣的工业环境下使用寿命更长，也不需要定期校准，只要内部液体没有渗漏、刻度没有磨损，就能一直保持测量精度，是工业调平场景里性价比极高的基准部件。在三维建模过程中，要重点保证基座安装面的平面度公差、安装孔的位置度公差，还有水准泡腔体和基座的同轴度，这些形位公差直接影响最终成品的测量精度，建模时还要预留密封结构的安装间隙，考虑不同材质的热膨胀系数差异，避免温度变化导致腔体被挤压破裂或者密封失效。
