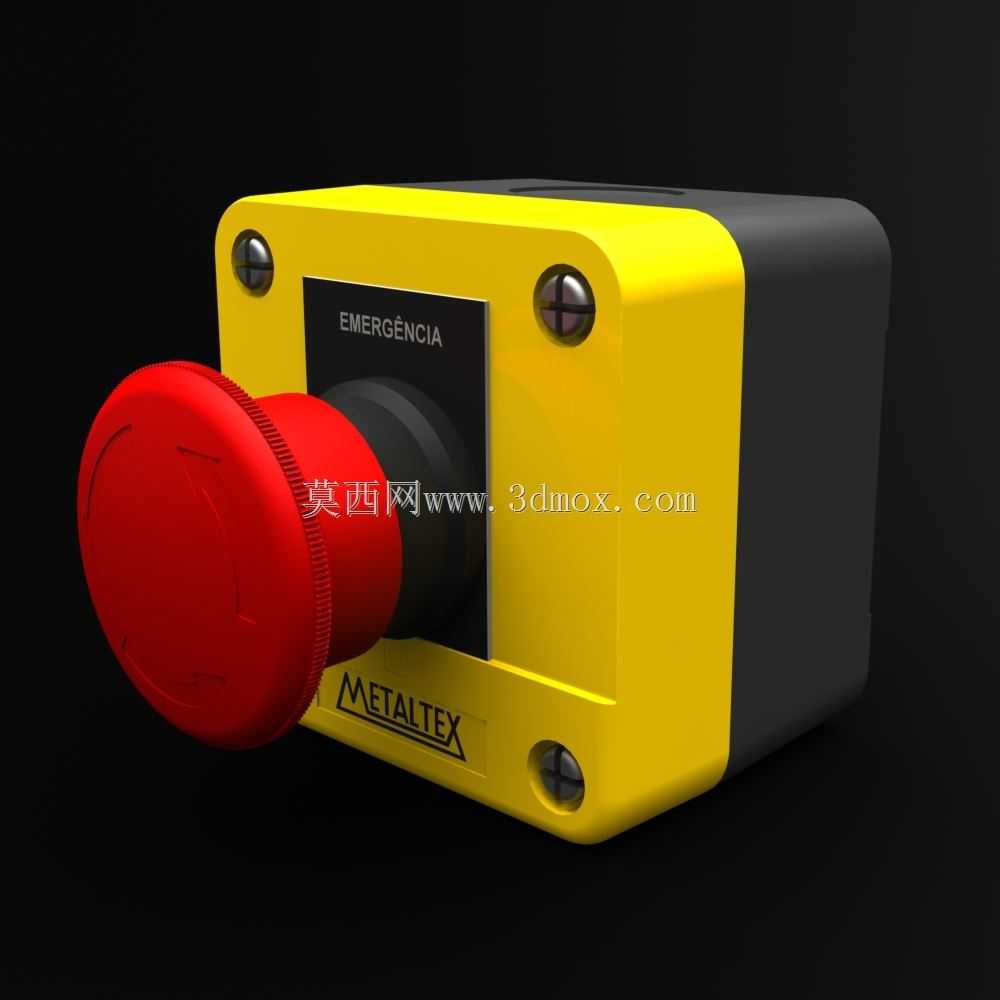

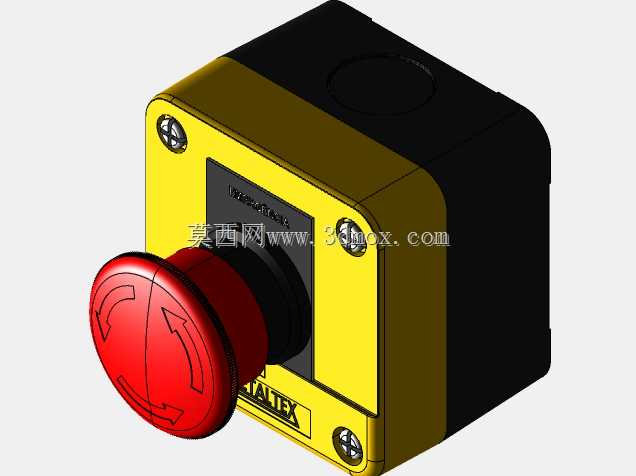

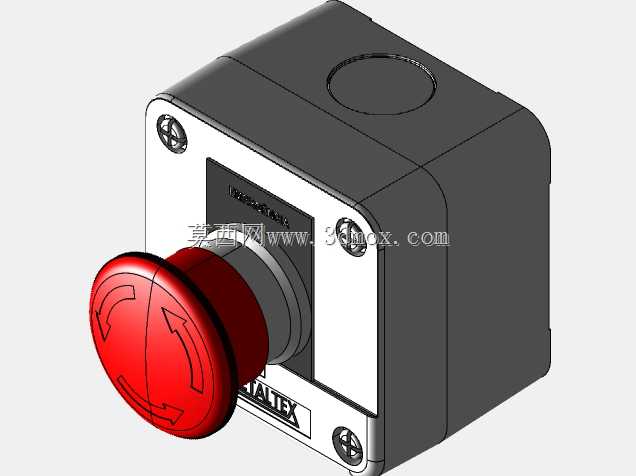

工业设备用蘑菇头急停按钮盒结构

　　在各类工业生产场景中，急停装置是设备安全防护体系里不可或缺的终端执行部件，这款带防护盒的蘑菇头急停按钮，主要适配各类生产流水线、 standalone加工设备、自动化工作站的现场安全控制需求，当现场出现人员误操作、设备运行异常、物料卡滞等突发状况时，操作人员可在最短时间内拍击按钮触发设备动力回路切断，避免安全事故扩大。

　　从实际功能特性来看，这款急停按钮采用大直径红色蘑菇头操作头设计，操作面的接触范围远大于普通平头按钮，即便操作人员佩戴劳保手套、或是在紧急状态下无法精准对准按钮位置，也能顺利触发急停动作，拍击触发后按钮会保持自锁状态，必须通过旋转操作头复位，避免故障未排除时设备误启动带来的二次风险。按钮配套的黄黑配色防护盒，一方面通过工业安全领域通用的警示色搭配，让急停装置在设备繁杂的操作面板上具备极高的辨识度，现场人员可以快速定位急停位置；另一方面防护盒采用硬质绝缘壳体结构，能够抵御车间内常见的切削液飞溅、粉尘附着、轻微外力磕碰，保护内部的触点接线结构不受外界环境侵蚀，延长按钮的现场使用寿命。

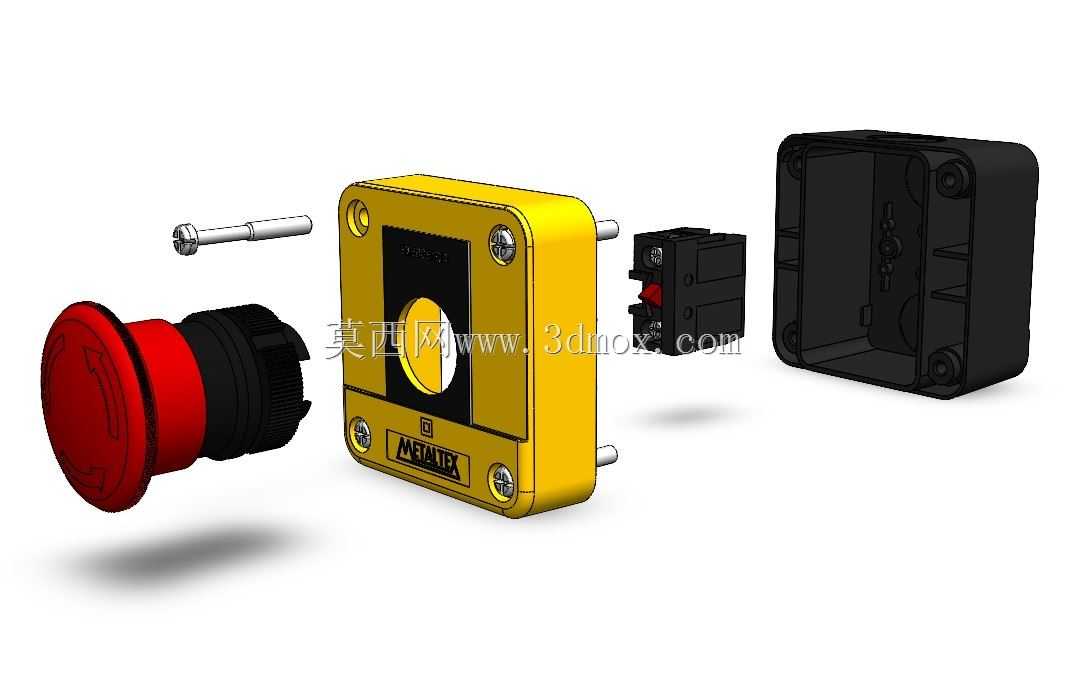

　　从设计思路层面拆解，这款按钮盒的结构做了多维度的工程适配：壳体采用分体式组装结构，四个角位的固定螺丝将前后面板紧密压合，接缝处做了错位止口设计，能够阻挡大部分液态、固态杂物侵入盒体内部，盒体侧面预留了标准的线缆穿装孔位，适配工业现场常用的波纹管、电缆格兰头安装，不需要额外做开孔加工就能完成布线。按钮的安装位采用标准工业开孔尺寸，和市面主流的急停按钮安装规格完全兼容，后续如果出现触点损坏、操作头磨损的情况，可以直接替换同规格按钮部件，不需要整体更换防护盒，降低现场运维的备件成本。操作头和盒体面板之间预留了足够的操作间隙，不会因为盒体安装偏差导致按钮卡滞，拍击时的触发行程做了合理优化，既不会因为行程过短导致误触发，也不会因为行程过长导致紧急状态下操作响应滞后。

　　关于安装边界与尺寸适配，这款按钮盒属于紧凑型单孔安装款式，整体占用的安装空间很小，既可以通过盒体背部的安装孔直接固定在设备机架、操作面板的平面上，也可以搭配专用的安装支架固定在设备护栏、流水线工位旁的立柱上，安装位置的选择非常灵活。盒体内部预留了足够的接线空间，可以容纳急停按钮的常闭触点接线、端子排，不需要额外扩展接线盒就能完成多组安全回路的接线作业。需要注意的是，安装时要保证蘑菇头操作面距离安装基准面的突出高度符合安全规范要求，确保操作范围内没有其他操控部件遮挡，同时按钮的安装高度要匹配现场操作人员的站立操作高度，一般设置在操作人员肩部到腰部之间的区间，保证紧急状态下可以无阻碍触达。另外在布线时，急停回路的线缆要和动力线缆做分隔布设，避免动力线的电磁干扰导致安全回路误动作，盒体内部的线缆要预留足够的弯曲半径，避免盒体扣合时压伤线缆绝缘层。

　　在实际的设备集成应用中，这类急停按钮盒通常会接入设备的安全继电器回路，而不是直接接入普通的PLC输入回路，确保即便PLC出现程序跑飞、输出异常的状况，急停触发后依然可以直接切断设备的动力输出回路，满足工业设备的安全等级要求。针对不同的应用场景，这款按钮盒的结构也可以做灵活扩展，如果现场需要多组急停按钮串联、或是搭配启动停止按钮组合使用，只需要更换对应孔位的面板即可，基础的壳体结构、安装尺寸都可以保持通用，减少结构设计的重复工作量。
