双工位悬挂式农林喷药作业设备结构

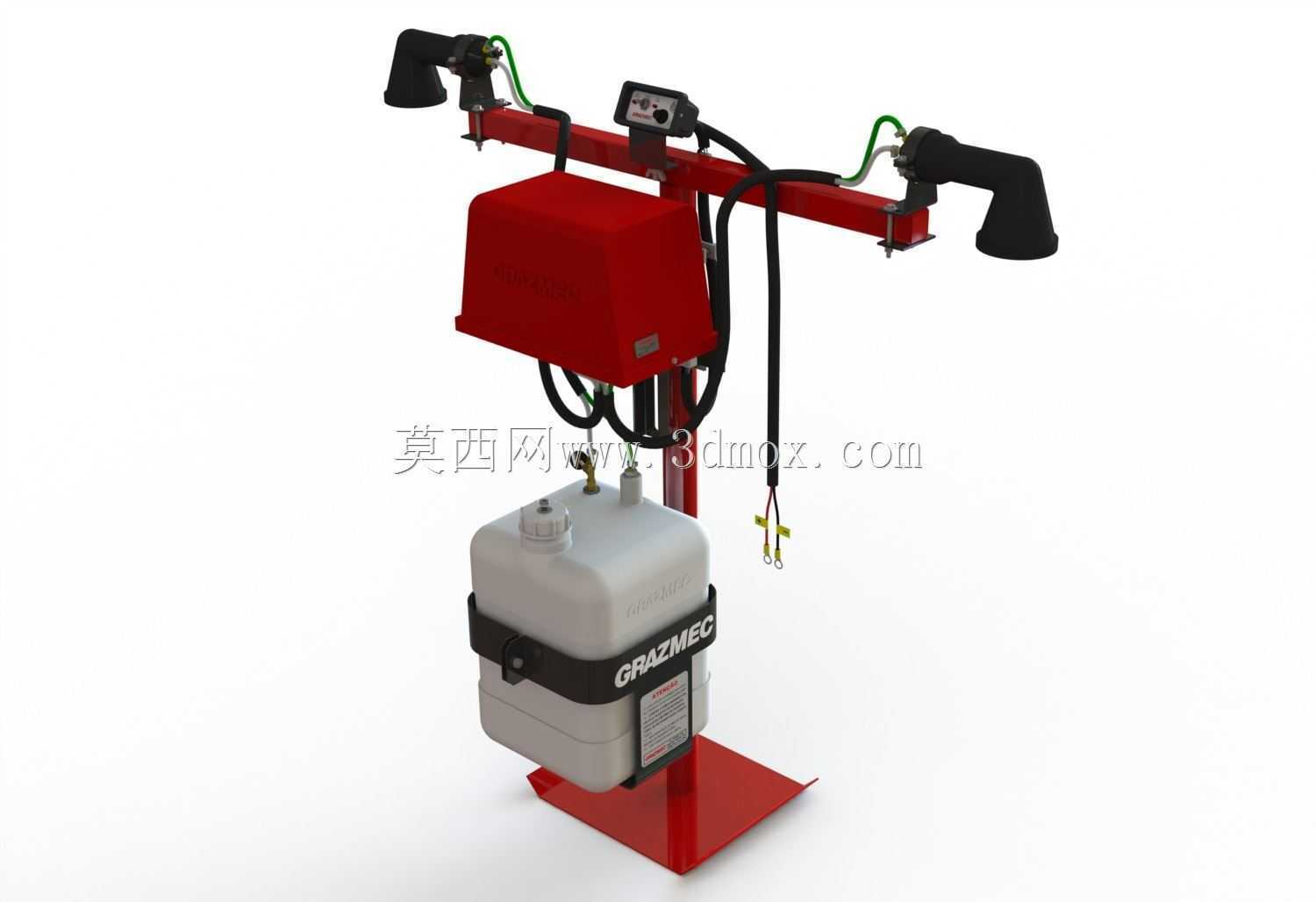

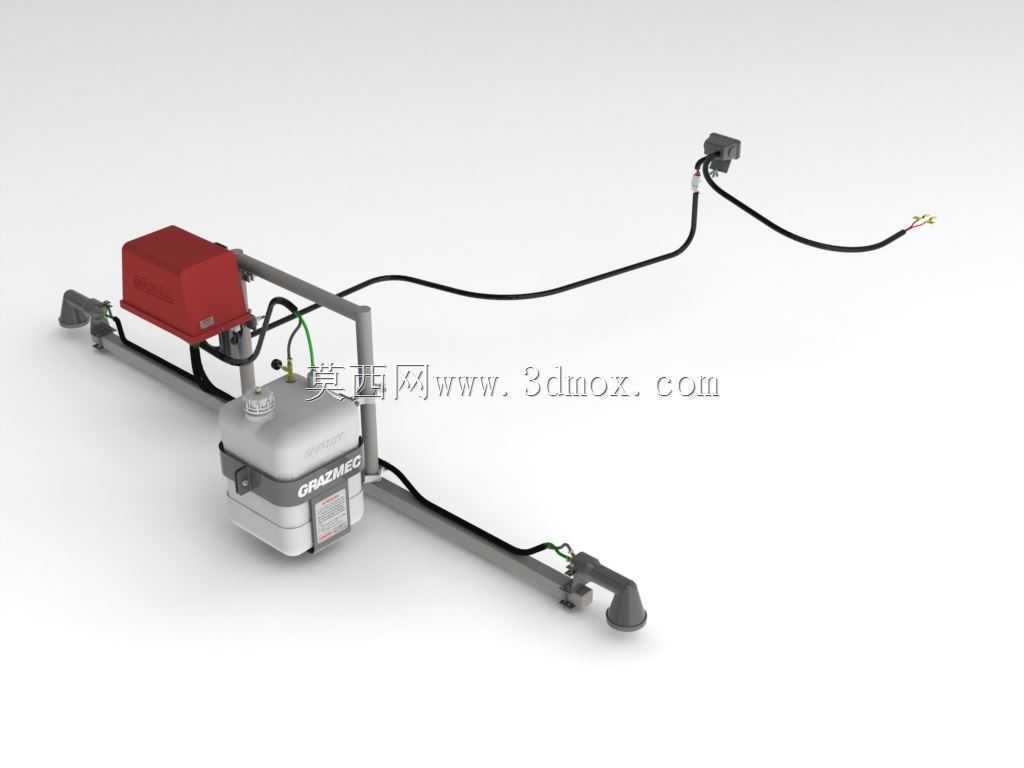

　　这套设备的三维结构还原，针对农林作物病虫害防治、叶面施肥的户外作业场景设计，核心解决传统人工施药效率低、覆盖均匀度差、作业人员易接触药剂的痛点，可适配丘陵、平原不同地块的旱地作物、果园篱架作物的施药作业需求，也可拓展用于畜牧场消杀、公共区域防疫消毒的喷洒场景。从结构布局来看，设备采用立式落地支撑加悬挂作业的组合设计，底部为方形钢制支撑底座，作业时可通过底座固定在牵引载具的挂载平台上，非作业状态下也可直接直立放置在硬质地面，底座上方垂直固定矩形截面的钢制主立柱，作为整个上部结构的承载基础，立柱中部设置环形抱箍结构，用于固定灰白色的滚塑储液罐体，罐体容量适配单次20-30亩作业的药剂装载需求，罐体侧面预留加液口、液位观察槽、出液接口，

　　接口位置做了下沉式设计，避免管路连接后突出罐体轮廓，减少作业过程中剐蹭作物或障碍物的概率。主立柱上部延伸出水平布置的钢制喷臂主梁，主梁向两侧对称延伸形成双工位作业结构，两端各安装一个锥形导流罩的雾化喷组，喷组通过可调节角度的铰接座与主梁连接，可根据作物高度、垄距调整喷射角度，水平喷幅覆盖范围可适配4-6米的作业宽度，主梁中部靠近立柱的位置安装电气控制盒，盒体集成电源开关、压力调节旋钮、作业状态指示灯，控制盒下方引出的线束分别连接两侧喷组的电磁阀、罐体出液端的增压泵，管路沿主梁内侧的走线槽布置，高压输液管与控制线束分离排布，避免管路渗漏液体侵蚀线路。设计过程中充分考虑了户外作业的工况适应性，所有钢制结构件表面做喷塑防锈处理，

　　储液罐体采用耐农药腐蚀的滚塑PE材质，喷组导流罩采用抗冲击的工程塑料材质，可承受作业过程中遇到的枝条剐蹭、小粒径硬物碰撞。从安装边界来看，设备整体直立状态下高度约1.6米，水平喷臂完全展开后总宽度约5.8米，储液罐体直径约320毫米，底座安装孔位间距为280毫米*280毫米，可直接适配多数小型农用拖拉机、电动三轮作业车的后挂载平台，不需要额外做安装位的改装。结构受力层面，主立柱与底座、主梁与主立柱的连接位置都做了三角形加强筋设计，抵消作业过程中载具行进颠簸带来的交变载荷，避免长期使用后连接位置出现焊缝开裂、结构变形的问题；喷组与主梁的铰接位置设置了阻尼锁紧结构，调整好喷射角度后可自动锁止，不会因为作业震动出现角度偏移，

　　保证喷洒覆盖范围的一致性。增压泵安装在主立柱侧面靠近罐体出液口的位置，缩短进液管路长度，减少管路压损，保证喷组出口的雾化压力稳定在0.2-0.4MPa的作业区间，雾化粒径可控制在100-300微米区间，兼顾药剂附着率与飘移控制，减少大风天气下的药剂浪费。设备的电气线路全部采用带护套的耐油耐候线缆，所有接线位置做防水密封处理，可适应雨天、高湿度环境下的作业需求，控制盒的操作按键采用大尺寸凸起设计，作业人员佩戴劳保手套也可完成操作，不需要摘下手套调整参数，提升作业过程的操作便利性。
