喷气涡轮发动机剖面结构三维设计

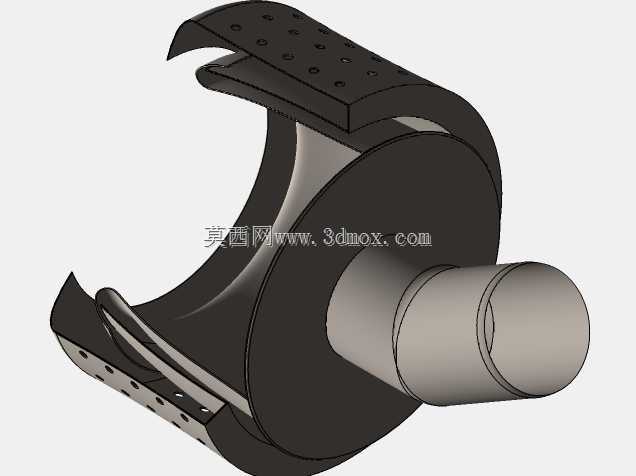

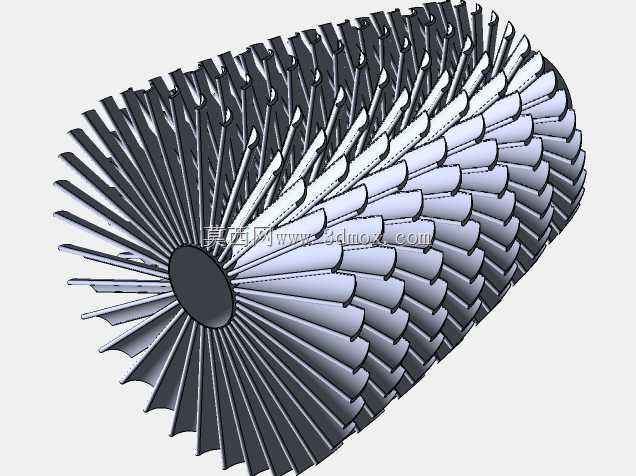

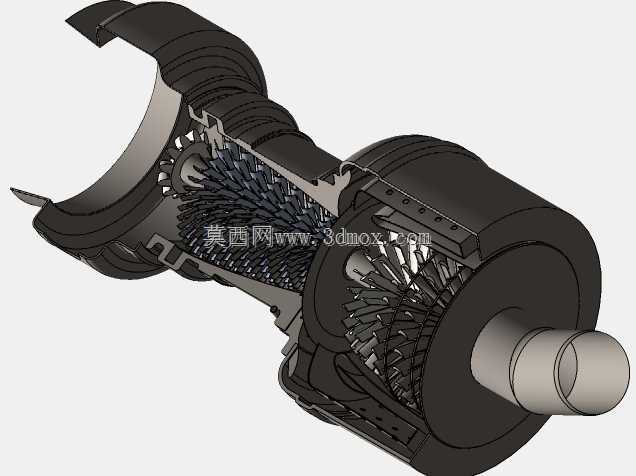

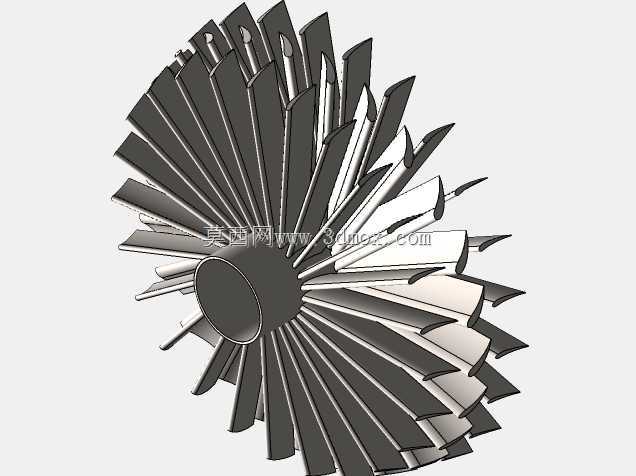

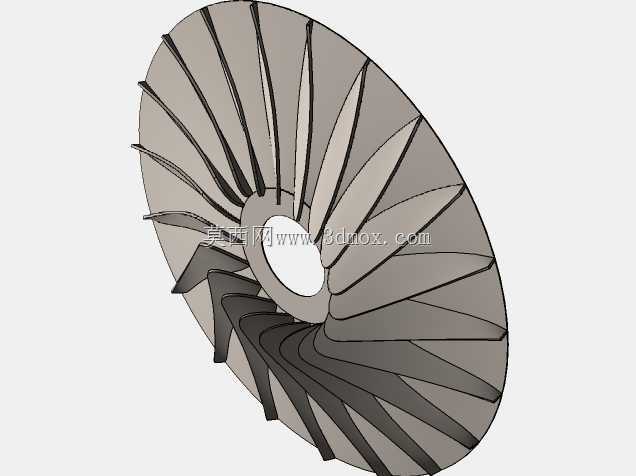

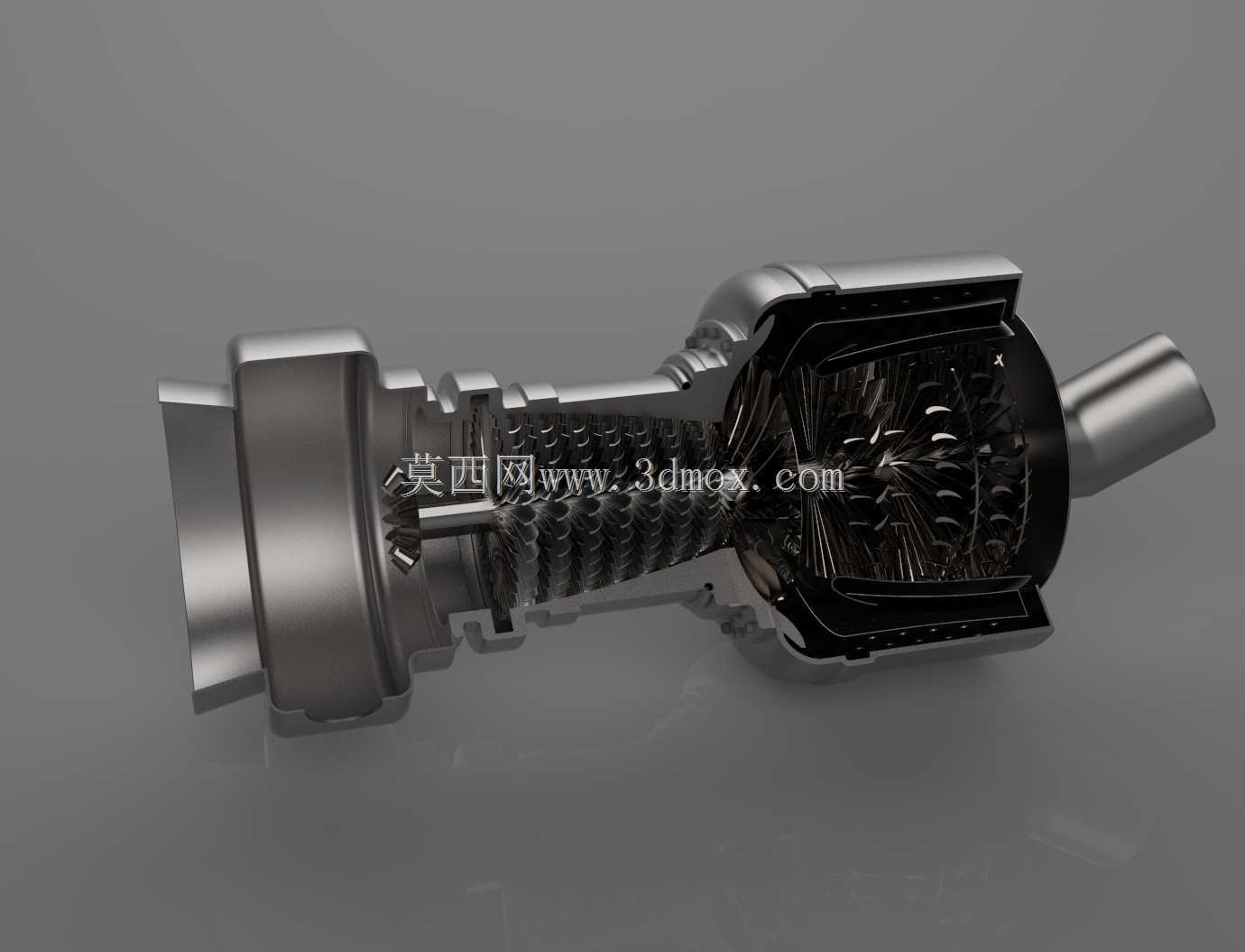

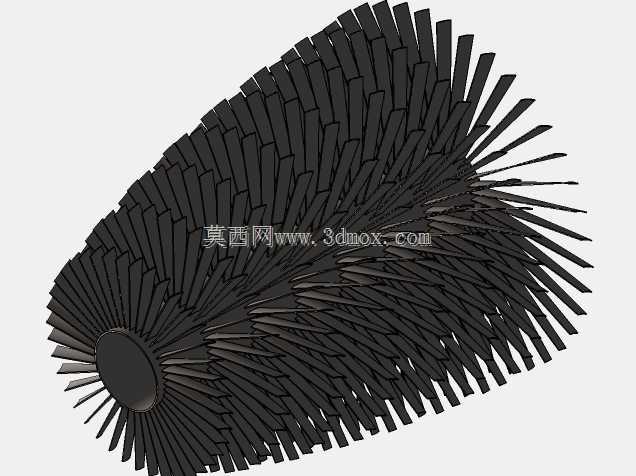

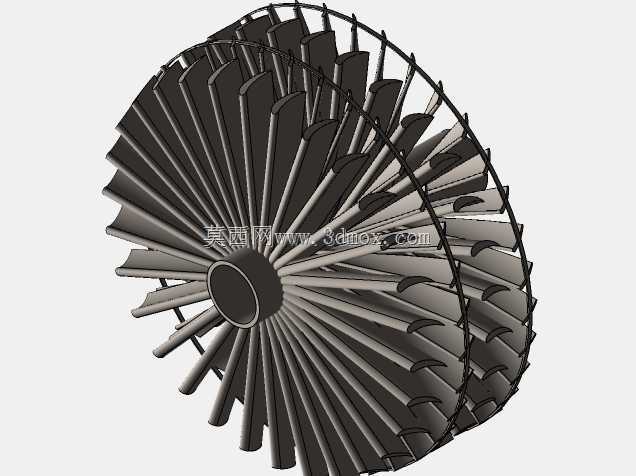

这款喷气涡轮发动机的三维设计，完整还原了轴流式喷气动力装置的核心内部构造，采用全剖视的呈现形式，清晰展现了从进气端到排气端的全部核心部件排布逻辑，可直接用于航空动力原理教学、结构研发参考以及动力系统科普展示场景。在实际应用层面，这类结构的喷气涡轮发动机是航空飞行器的核心动力来源，能够通过多级压气机压缩进气、燃烧室燃油燃烧做功、涡轮组驱动压气机持续运转的循环，为飞行器提供持续的高速推力，同时该结构的设计逻辑也可衍生应用于小型燃气轮机、分布式能源发电动力单元等工业场景。从功能特性来看，该模型完整还原了多级轴流压气机叶片的逐级排布结构，每一级压气机叶片的角度、叶型都符合气动设计逻辑，能够直观展现空气从进气道进入后逐级被压缩升压的过程；中部的燃烧室区域还原了火焰筒、燃油喷嘴的安装位置，清晰呈现压缩空气与燃油混合燃烧的腔体结构；后部的涡轮组与压气机通过主轴联动，高温高压燃气冲击涡轮叶片带动主轴旋转，持续为前端压气机提供动力，最终高温燃气从尾喷口高速排出产生推力。在设计思路上，该模型采用模块化的结构拆分逻辑，将进气机匣、压气机转子、燃烧室单元、涡轮转子、尾喷管等核心部件独立建模，既保证了整体装配的同轴度精度，也能清晰展现各部件之间的装配关系与配合边界，所有转动部件的安装位都预留了合理的装配间隙，符合实际动力装置的热胀冷缩设计要求。从外形与安装边界来看，该模型整体为长筒型轴对称结构，进气端为大直径扩压口结构，能够有效提升进气效率，中部燃烧室区域为整机最大直径段，外部机匣为承力结构，预留了安装固定的接口位置，尾喷口为收敛型结构，能够提升排气流速，整机的径向尺寸从进气端到燃烧室段逐步增大，再从燃烧室到尾喷口逐步收窄，整体流线型外形既符合气动减阻要求，也能适配飞行器动力舱的安装空间约束，各外部管路与附件的安装位都贴合机匣排布，不会额外占用径向安装空间，能够满足实际装机的空间适配要求。
