车辆驱动桥用开放式差速齿轮结构

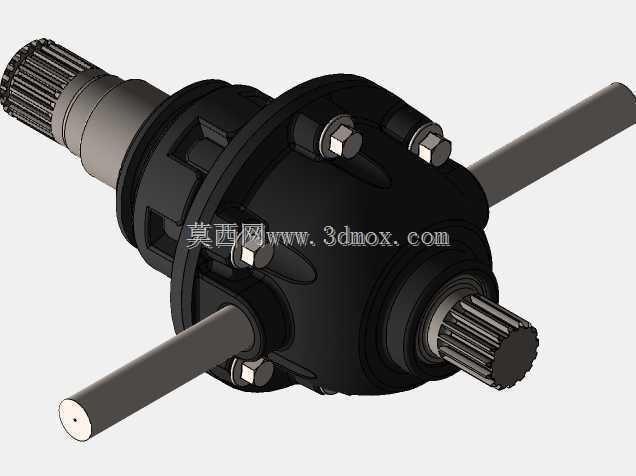

　　这套差速齿轮结构主要适配非独立悬架的轻型载货车辆与后驱乘用车的驱动桥总成，日常行驶过程中，动力从主减速器从动锥齿轮输入差速器壳，经由十字行星齿轮轴传递给两侧半轴齿轮，最终输出到左右驱动轮。在平直路面直线行驶时，两侧车轮滚动阻力趋近一致，行星齿轮仅随差速器壳做公转运动，不产生自转，两侧半轴齿轮转速与差速器壳保持同步，动力等比例分配给两侧车轮，保证车辆直线行驶的稳定性，避免轮胎出现滑磨损耗。当车辆进入弯道行驶，或是行驶在凹凸不平的非铺装路面时，两侧驱动轮的滚动行程存在差值，此时行星齿轮在公转的同时会绕十字轴产生自转，自动调整两侧半轴齿轮的输出转速，让外侧车轮转速高于内侧车轮，或是滚动行程更长的一侧车轮转速更高，保证两侧车轮始终处于纯滚动状态，既可以减少轮胎的异常磨损，也能提升车辆过弯时的操控平顺性，避免驱动轮出现打滑、扭矩损失的问题。

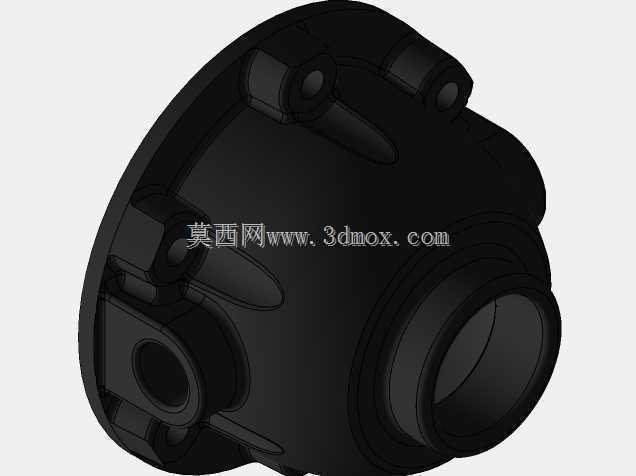

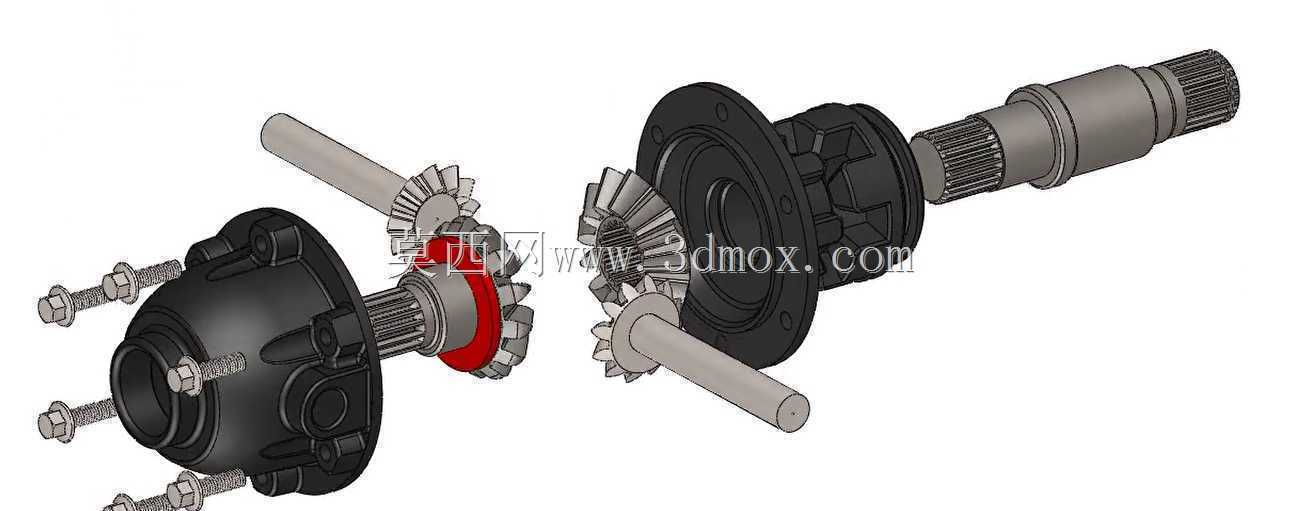

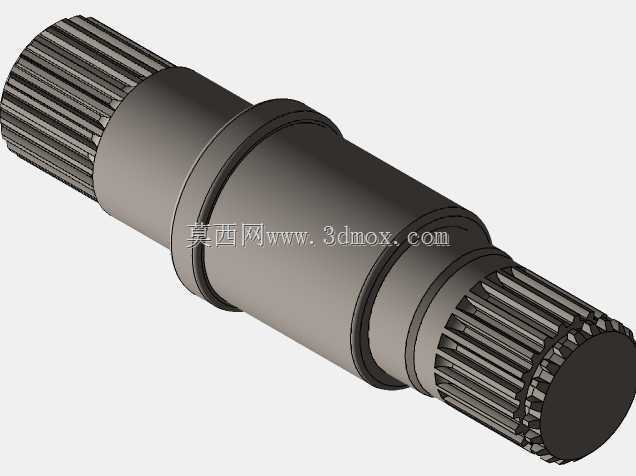

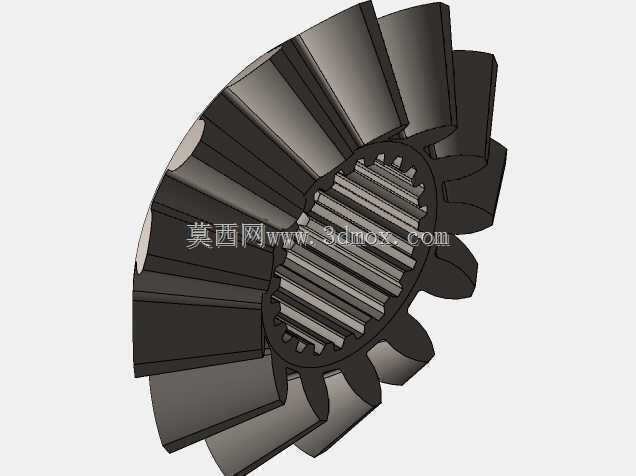

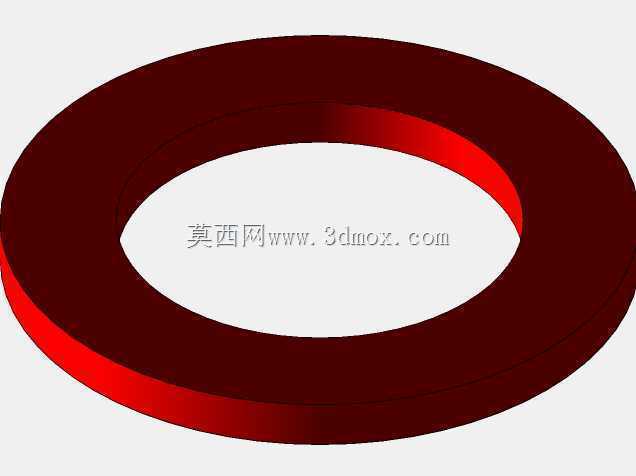

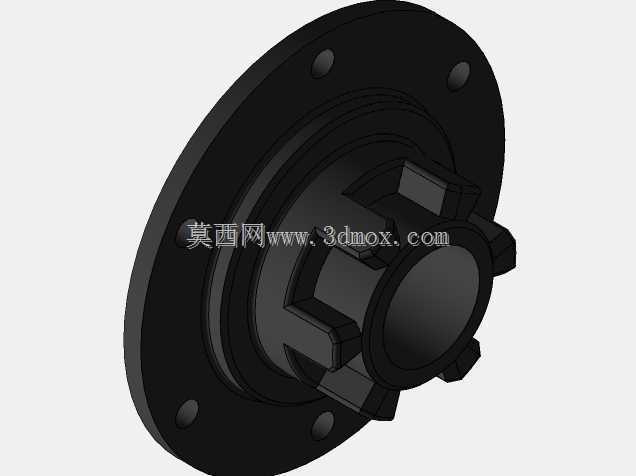

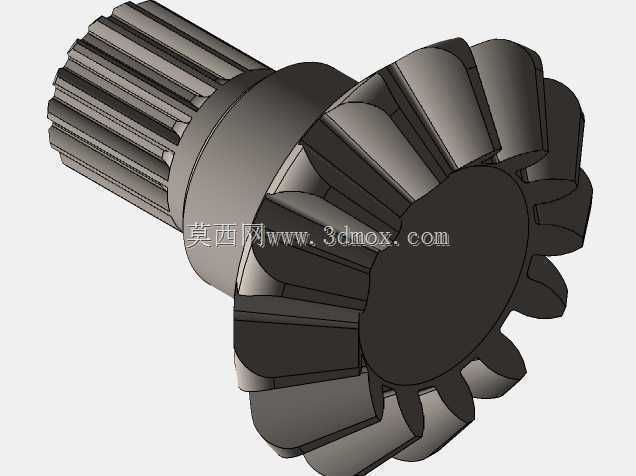

　　从结构设计逻辑来看，这套差速齿轮采用对称式圆锥行星齿轮布局，行星齿轮与半轴齿轮的齿形均采用渐开线锥齿设计，齿面经过啮合印痕优化，保证在不同转速差工况下，轮齿接触区域始终落在齿面中部，减少偏载导致的齿面点蚀、断齿风险。差速器壳采用分体式结构，通过螺栓将左右壳体紧固为整体，十字行星齿轮轴的四个轴颈嵌入差速器壳对应的定位槽内，限制轴的周向转动与轴向窜动，行星齿轮背部与差速器壳内壁之间设置有球面推力垫片，半轴齿轮背部同样设置有平推力垫片，垫片采用耐磨铜合金材质，既可以承受齿轮啮合产生的轴向推力，也能在长期磨损后单独更换，降低维护成本。两侧半轴齿轮通过内花键与驱动半轴连接，花键参数采用国标渐开线花键设计，配合间隙控制在合理范围，既保证扭矩传递的可靠性，也方便半轴的拆装维护。

　　在安装边界与尺寸适配方面，这套差速齿轮的主减速器从动锥齿轮安装法兰直径适配常见的210mm规格主减从动轮，差速器壳两端的轴承安装轴颈直径为45mm，适配标准圆锥滚子轴承的安装尺寸，可直接匹配对应型号的驱动桥桥壳轴承座。两侧半轴齿轮的内花键模数为2.5，齿数22，适配同参数的驱动半轴，行星齿轮轴的轴颈直径为18mm，四个行星齿轮均匀分布在十字轴上，整体差速器总成的轴向总长度控制在280mm范围内，径向最大回转直径为185mm，安装时需要保证差速器壳与主减从动齿轮的同轴度误差不超过0.02mm，行星齿轮与半轴齿轮的啮合侧隙控制在0.15-0.25mm之间，齿面接触印痕沿齿长方向占比不小于60%，沿齿高方向占比不小于50%，才能保证传动过程的平稳性，避免出现异响、打齿的问题。

　　在实际工况适配中，这套差速齿轮可承受的最大输入扭矩为280N·m，最高输入转速不超过6000rpm，能够满足1.6L排量以下乘用车或是额定载质量1.5吨以下轻型货车的动力传递需求。日常使用过程中，差速器总成需要浸没在桥壳内的齿轮油中，齿轮油采用GL-5级85W/90重负荷车辆齿轮油，油位高度需没过差速器壳轴线位置，保证轮齿啮合部位与轴承部位得到充分润滑，带走啮合产生的热量与磨屑。设计过程中特意在差速器壳上开设了多个油道孔，齿轮油可通过油道孔进入差速器内部，直接润滑行星齿轮、半轴齿轮的啮合面以及行星齿轮轴的配合面，避免高速工况下出现润滑不足导致的烧结问题。不同于带锁止功能的差速器结构，这套开放式差速齿轮结构简单、制造成本低、维护便捷，在普通民用车辆与轻型商用车辆上应用十分广泛，虽然在单侧车轮打滑时会出现扭矩全部传递到打滑车轮的问题，但对于日常公路行驶的车辆来说，其可靠性与平顺性完全能够满足使用需求，结构的成熟度经过了数十年的市场验证，故障率远低于复杂结构的限滑差速器。建模过程中对所有轮齿的齿形参数都进行了精确还原，包括齿顶高系数、顶隙系数、变位系数都按照实际加工参数设置，垫片、螺栓、轴承安装位等细节也都完整复现，可直接用于驱动桥的结构教学、装配仿真以及零部件选型参考。
