多关节工业机械臂三维结构设计

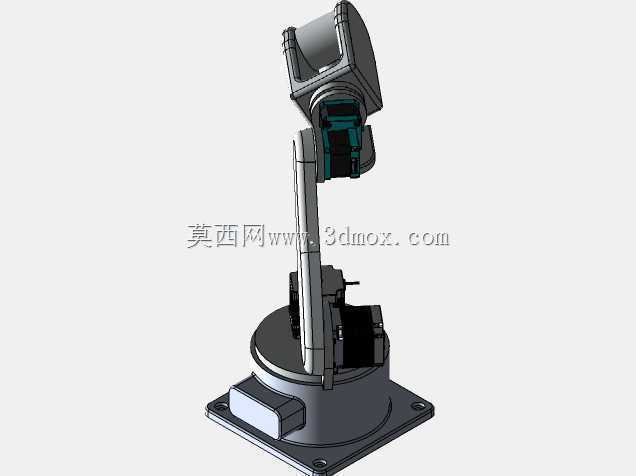

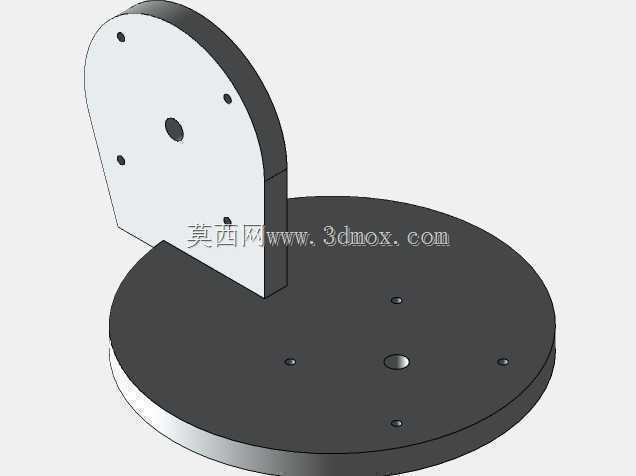

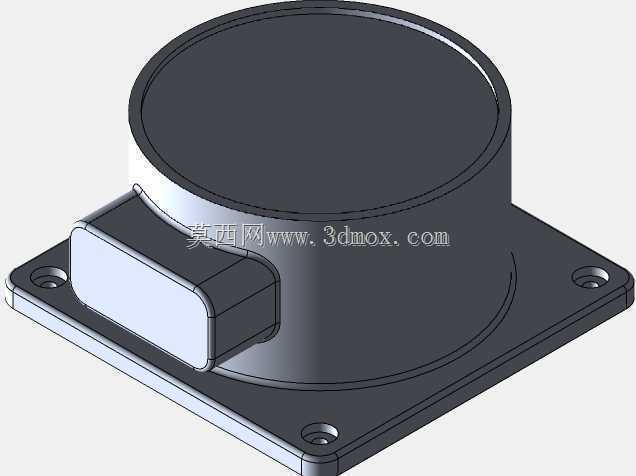

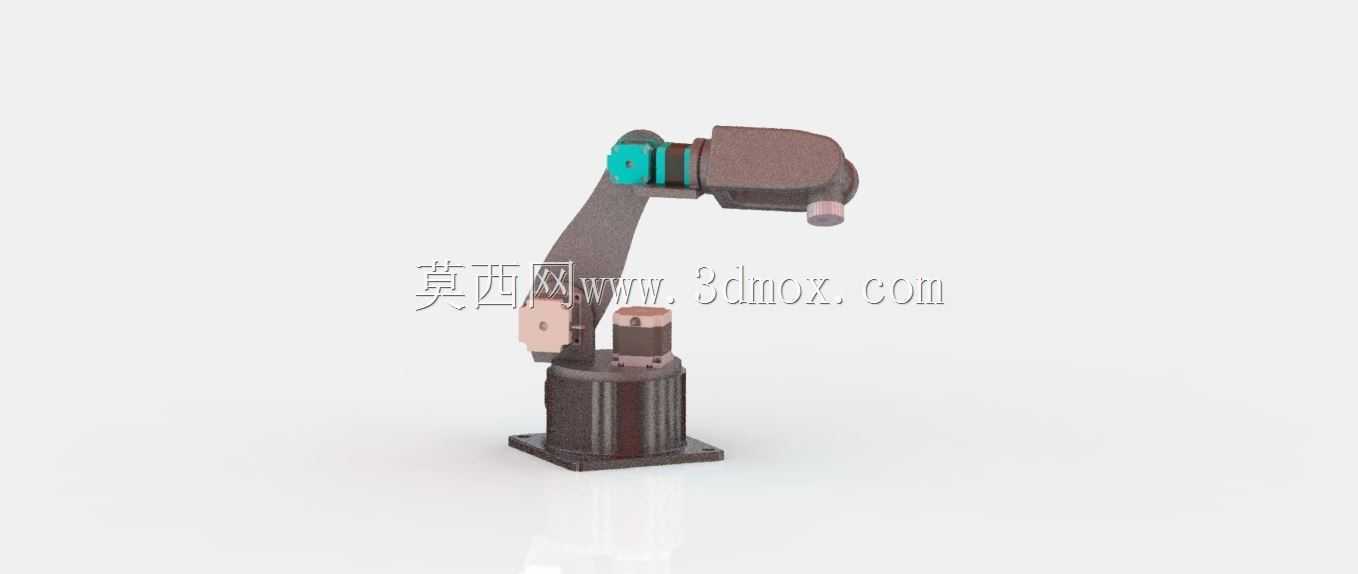

　　这款多关节机械臂的结构设计，核心围绕工业现场的柔性作业需求展开，在3C电子零部件上下料、小型五金件焊接、注塑件取件这类常见工位中，这类臂展的机型适配性极强，不需要过大的安装占地，就能覆盖工位半径内的大部分作业点位。从结构布局来看，整机采用串联多关节构型，底座为回转支承结构，承担整机的承重与水平方向360度回转功能，底座安装面预留了标准的螺栓固定孔位，可直接适配常见的设备机台安装台面，安装边界控制在极小范围内，不需要对现有产线做大规模改造就能完成部署。

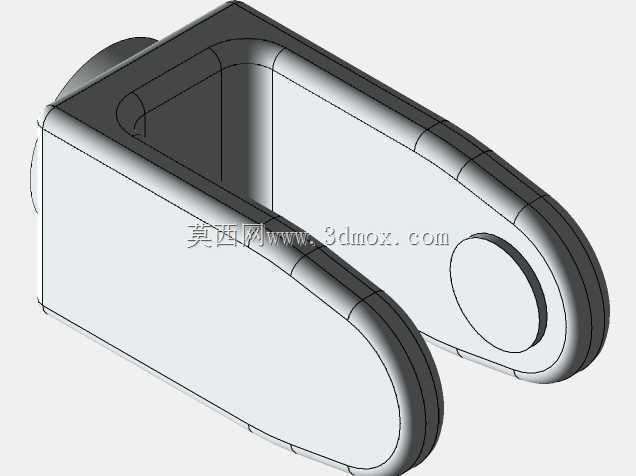

　　大臂与小臂的结构采用等强度设计思路，在保证关节处连接刚度的前提下，对臂身非受力区域做了轻量化的结构优化，既能够降低关节驱动端的负载惯量，提升运动响应速度，也能减少整机运行过程中的结构震颤，保证末端执行器的定位精度。关节处的走线采用内置式布局，所有动力与信号线缆都从臂身内部的穿线腔通过，避免了外置线缆在机械臂往复运动过程中出现的剐蹭、缠绕问题，也能减少车间内焊渣、切削液、粉尘对线缆的侵蚀，提升设备在复杂工业环境下的运行可靠性。

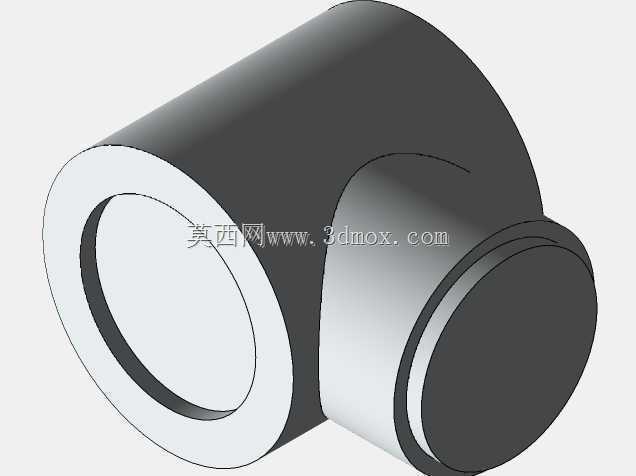

　　末端法兰采用标准的接口尺寸，可快速适配夹爪、吸盘、焊枪、打磨头等不同类型的执行器，不需要额外做转接件的定制加工，就能快速切换作业功能，适配小批量多品种的柔性生产需求。腕部结构采用三轴交汇的构型，能够实现末端姿态的灵活调整，在狭窄空间内作业时，可以通过腕部的回转与摆动调整执行器角度，避开周边的工装夹具干涉，完成复杂轨迹的作业动作。

　　从实际应用的角度来看，这类机械臂在产线布局时，需要提前核算臂展覆盖范围与作业点位的匹配度，底座安装时要保证安装平面的平面度公差，避免底座倾斜带来的整机运动精度偏差。关节处的密封结构设计能够满足普通工业车间的防护需求，可抵御日常作业中的粉尘飞溅与少量液体泼溅，不需要额外加装防护外罩就能在常规机加工、装配车间内稳定运行。

　　设计过程中对各关节的运动行程做了合理的限位设计，既保证了作业范围的最大化，也通过机械硬限位与软件限位的双重防护，避免机械臂运动过程中出现超程碰撞的问题。臂身的配重经过反复校核，大臂与小臂的重心位置经过优化，能够降低关节减速器的长期受力负载，延长核心传动部件的使用寿命。整机的结构拆分逻辑清晰，各关节模块可独立拆装，后期维护时不需要对整机进行大规模拆解，就能单独更换关节处的传动部件或密封件，降低现场维护的时间成本与人力成本。

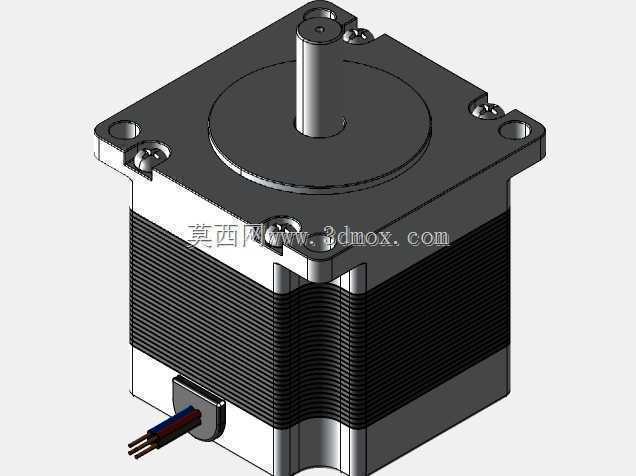

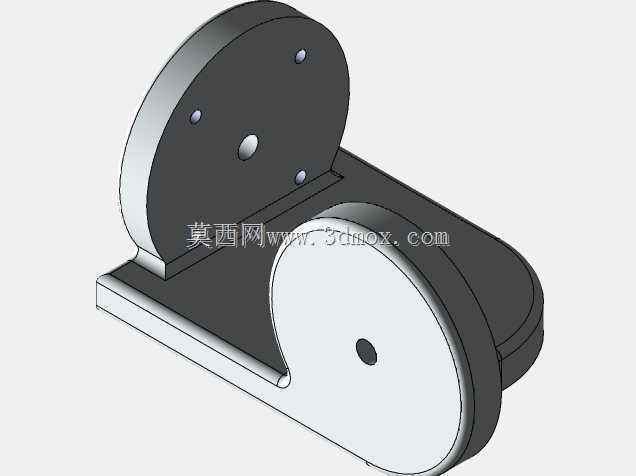

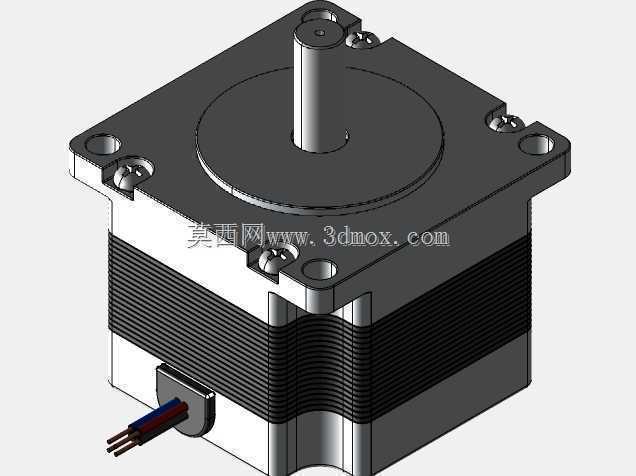

　　在结构细节上，各关节的连接法兰处都设计了定位止口，装配时能够快速保证同轴度要求，减少装配过程中的调整工作量，也能避免长期运行后关节连接位置出现偏移。底座内部预留了驱动元件与控制线缆的安装空间，可将部分驱动模块集成在底座内部，进一步减少臂身的负载重量，提升运动的平稳性。这类构型的机械臂运动轨迹灵活，重复定位精度能够满足大部分工业装配、搬运、加工辅助工位的需求，相比传统的专机设备，能够通过重新编程快速适配新的作业任务，在产线换型时不需要对硬件结构做大规模调整，大幅缩短产线的换型周期，适配当下制造业柔性化生产的发展趋势。
