球墨铸铁电动法兰式球阀结构设计

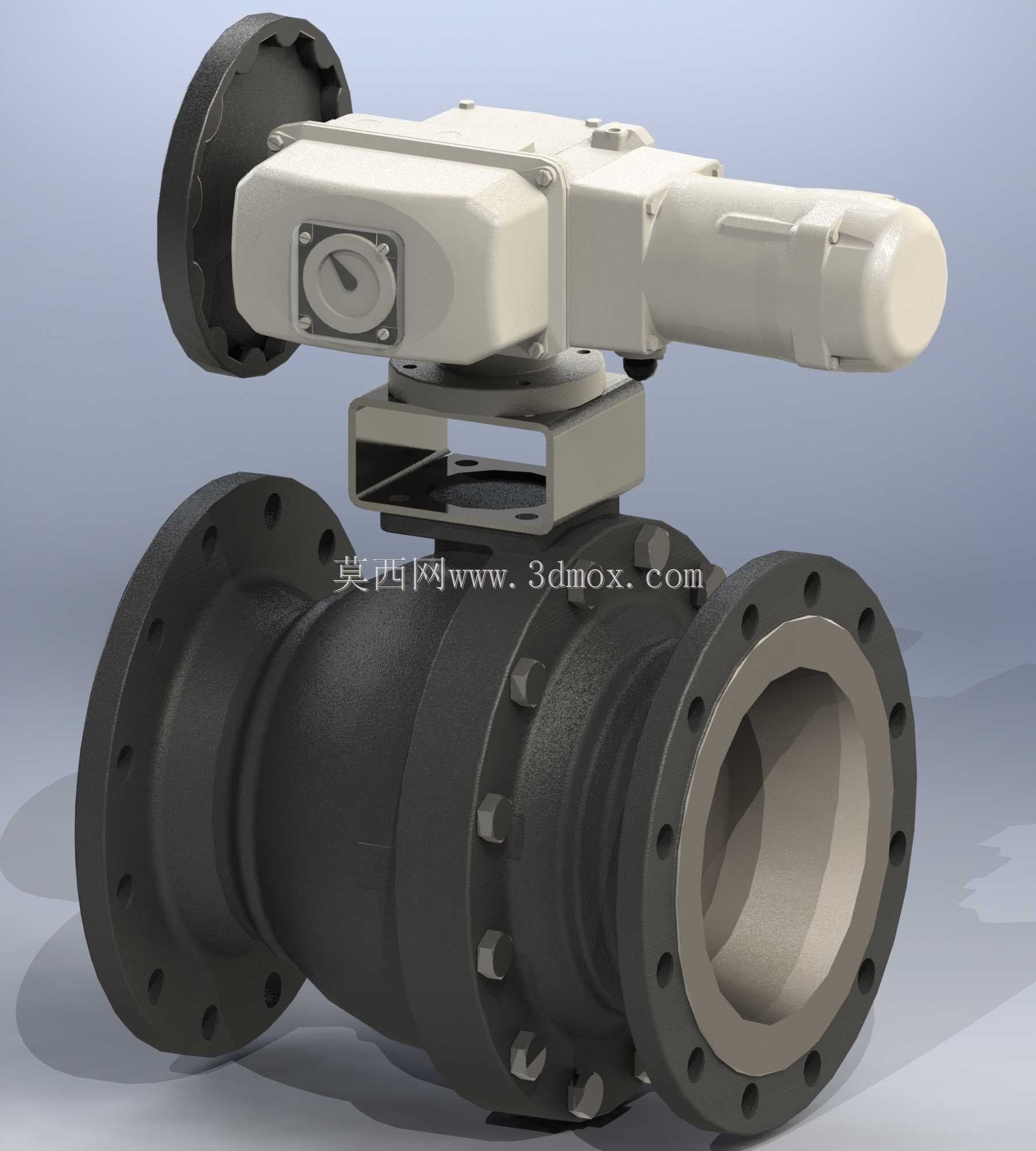

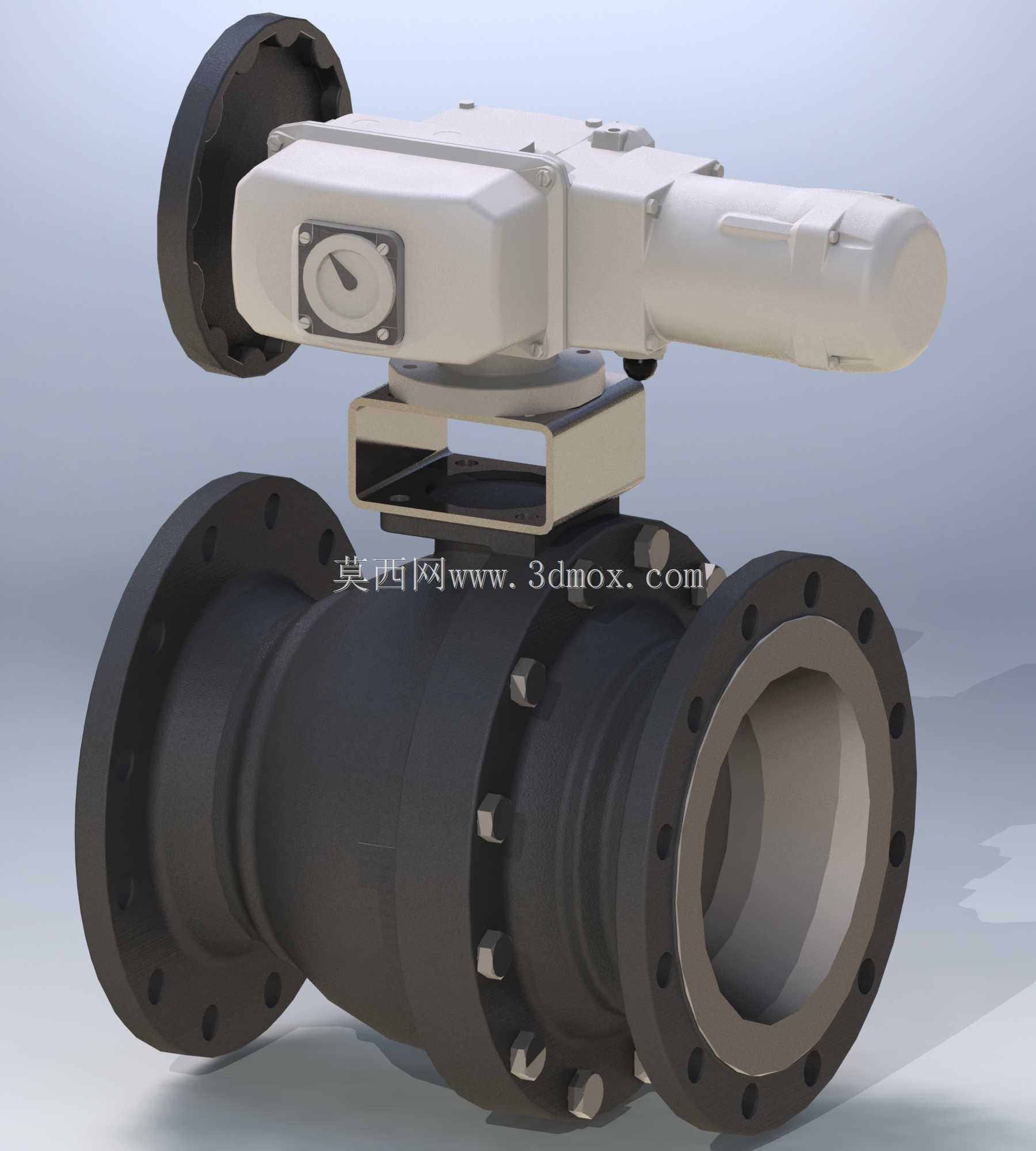

这款球墨铸铁电动法兰球阀，是工业流体管路系统中常用的截断与调节类执行器件，广泛应用在市政给排水、暖通空调循环水、化工介质输送、冶金冷却管路、油气集输支线等场景中，可在无人值守的工况下完成管路通断、流量调节的远程操控，适配水、油品、弱腐蚀性流体等多种介质的输送管控需求。产品整体采用法兰连接形式，阀体选用球墨铸铁材质铸造而成，相比普通灰铸铁材质拥有更高的抗拉强度与抗冲击韧性，能够承受更高的管路压力与工况振动，长期使用不易出现壳体开裂、密封面错位的问题。上部搭载的电动执行机构集成了驱动电机、减速齿轮组、阀位反馈组件与手动操作手轮，正常工况下可接收电控信号完成0到90度的回转动作，精准控制阀芯的开启角度，实现流量的线性调节；当现场出现供电中断、电控系统故障时，可通过侧部的手轮完成手动操作，避免管路失控引发生产安全隐患。设计过程中充分考虑了现场安装的适配性，阀体两端的法兰采用标准管路法兰尺寸规范，螺栓孔分布圆直径、法兰密封面形式、通径尺寸均匹配通用工业管路的安装标准，现场安装时无需额外加工转接件，可直接与同规格的管路法兰对接固定。执行机构与阀体之间采用支架式连接结构，预留了足够的安装操作空间，方便后期维护时拆卸执行机构、更换阀芯密封件，无需将整个阀体从管路上切割拆除。整体外形设计紧凑规整，电动执行机构的出线口、手动操作位都预留了充足的操作空间，安装时可根据现场走线方向调整执行机构的朝向，适配水平、垂直等不同走向的管路安装需求，阀体流道采用全通径结构设计，介质流经阀门时的压损极小，不会出现介质滞留、流道堵塞的问题，可适配带有少量固体杂质的流体输送场景。密封结构采用软硬复合密封形式，阀芯与阀座之间的密封面经过精密研磨，在额定压力工况下可实现零泄漏截断，阀杆部位采用多重填料密封结构，可有效避免介质沿阀杆位置向外渗漏，满足工业管路的密封安全要求。
