奶粉生产厂房全流程生产线布局设计

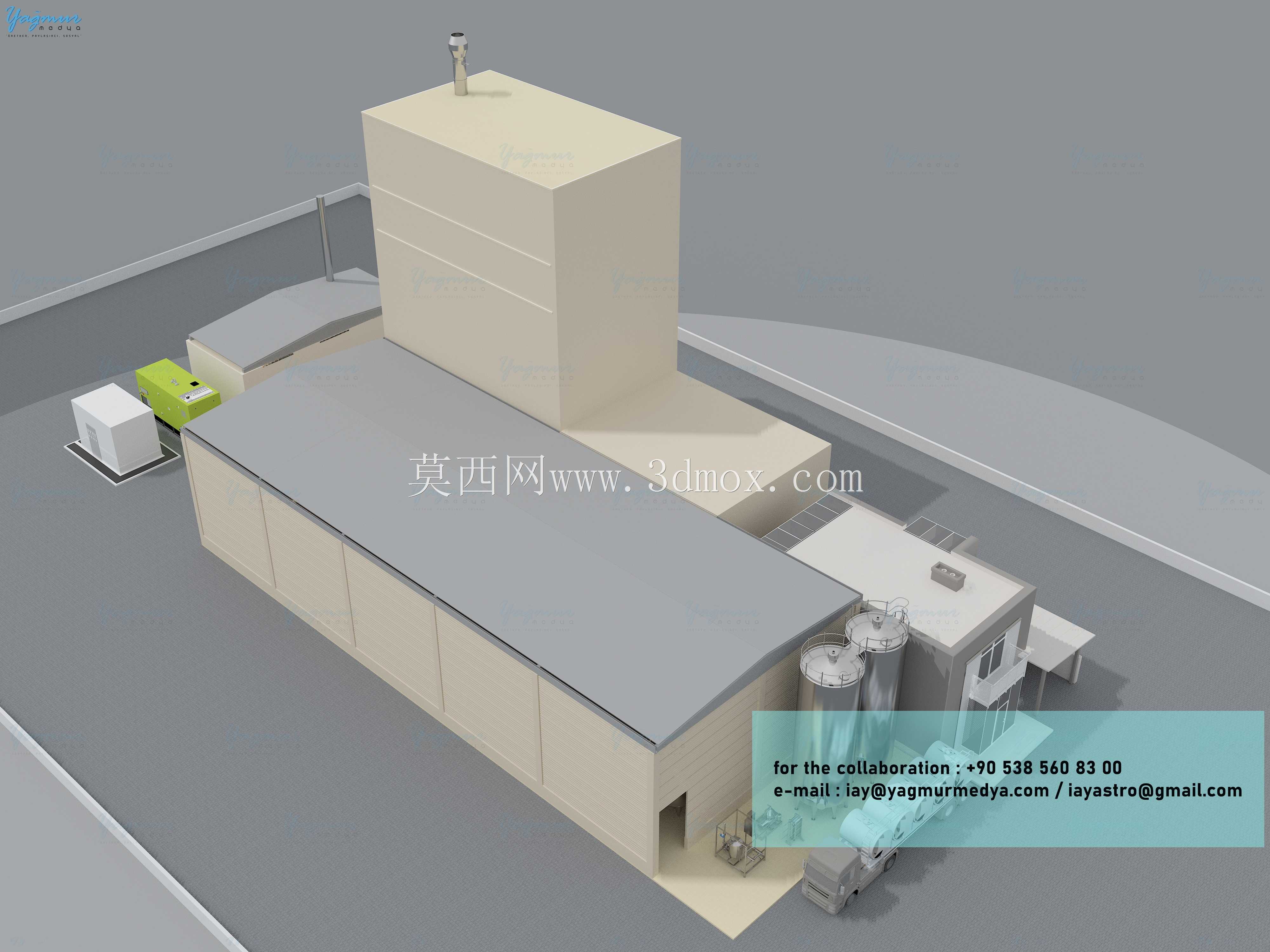

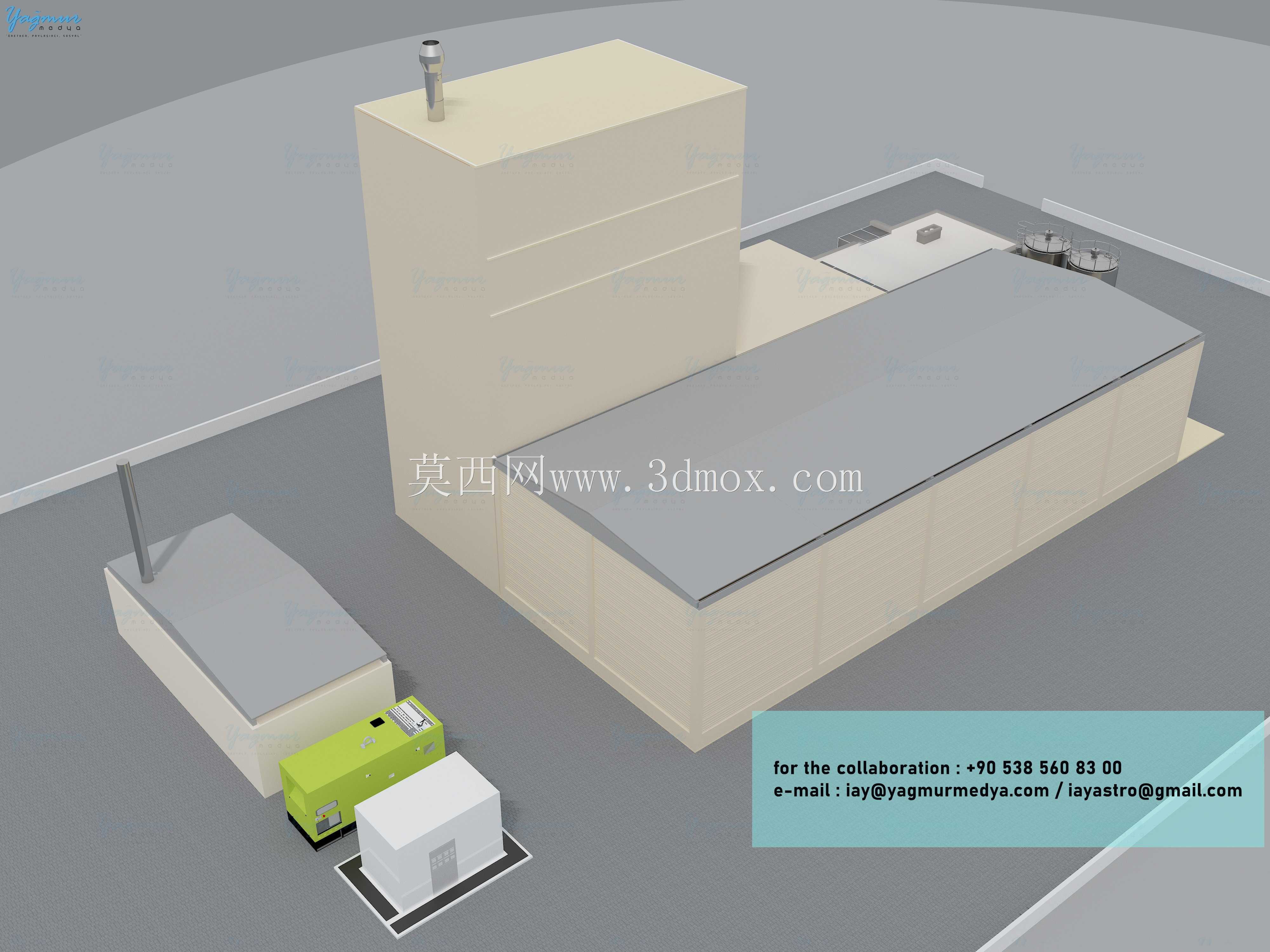

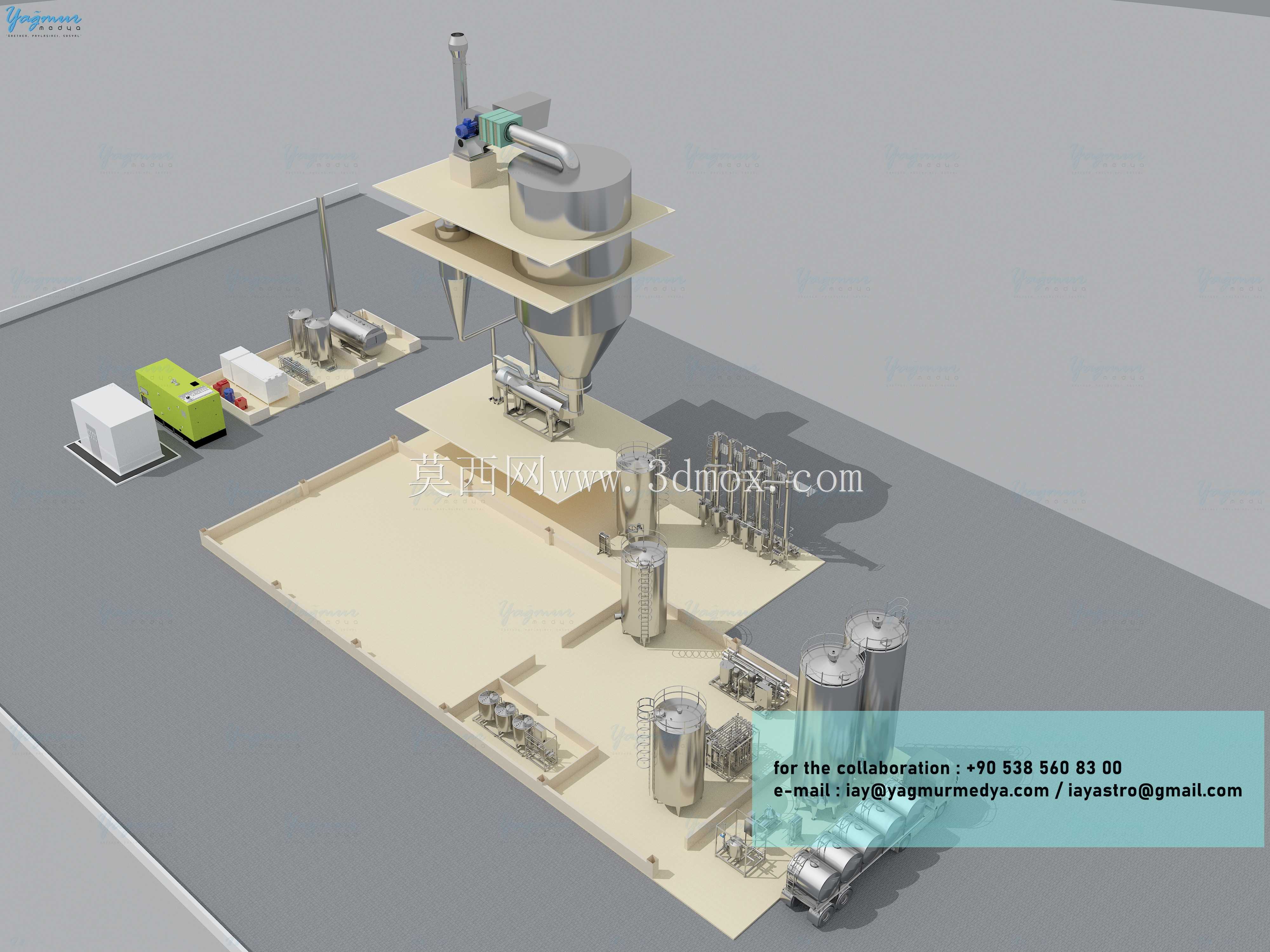

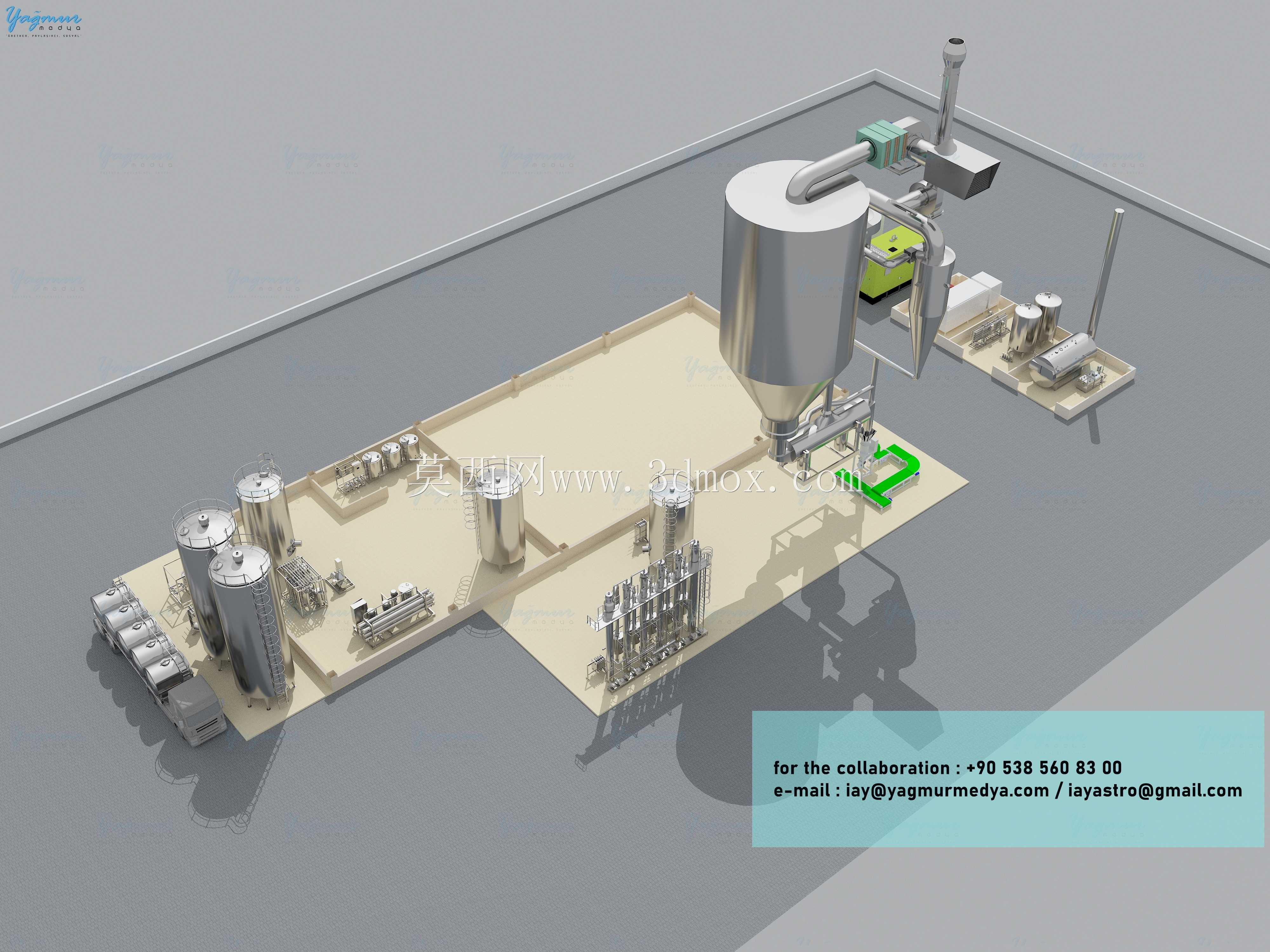

这套三维设计完整还原了乳品加工领域奶粉生产厂房的全流程产线布局，可直接用于新建乳品加工厂的前期规划、产线排布论证、车间施工交底以及生产操作人员的岗前培训场景，覆盖从原料乳进厂预处理到成品奶粉产出的全工艺环节设备排布。整套产线按照乳品加工的卫生级生产规范进行布局规划，严格遵循生乳处理、浓缩、干燥、成品收集的单向工艺流程，避免洁净区与非洁净区的物流交叉，符合食品生产车间的卫生管控要求。从设备功能划分来看，布局包含原料乳暂存单元、巴氏杀菌单元、真空浓缩单元、喷雾干燥单元、粉体输送收集单元以及配套的CIP清洗管路系统，各单元之间通过密闭卫生级管路连接，减少物料暴露带来的污染风险。原料乳暂存区设置多台立式保温储奶罐，可满足不同班次原料乳的缓存需求，罐体排布预留了足够的操作检修空间，方便操作人员进行罐体清洁、阀门操作以及日常巡检。杀菌与浓缩单元紧邻储奶区布置，缩短原料乳的输送距离，减少输送过程中的温度波动与品质损耗，浓缩设备采用多效真空浓缩结构，可在较低温度下脱除原料乳中大部分水分，最大程度保留乳品中的营养成分。核心的喷雾干燥单元布置在车间中部核心区域，配套的热风系统、排风除尘系统与干燥塔紧凑衔接，干燥后的奶粉通过密闭风送管路输送至后续收集工段，避免粉体飘散造成的物料损耗与车间粉尘污染。整套产线的设备排布充分考虑了安装边界与操作空间，各设备之间预留了不小于一米的检修通道，大型罐体与干燥塔周边预留了设备吊装与后期维护的作业空间，管路排布沿车间立柱与架空支架走向，不占用地面操作通道，同时兼顾了管路走向的最短化原则，减少输送过程中的物料残留与压力损失。车间整体布局按照生产工艺流向进行功能分区，原料入口、生产作业区、成品暂存区各自独立，物流通道与人行通道分开设置，既满足日常生产的物料转运效率，也符合食品生产车间的安全生产与卫生管控要求，可直接为同类型乳品生产车间的建设提供直观的布局参考。
