侧移式农用悬挂割草作业设备结构设计

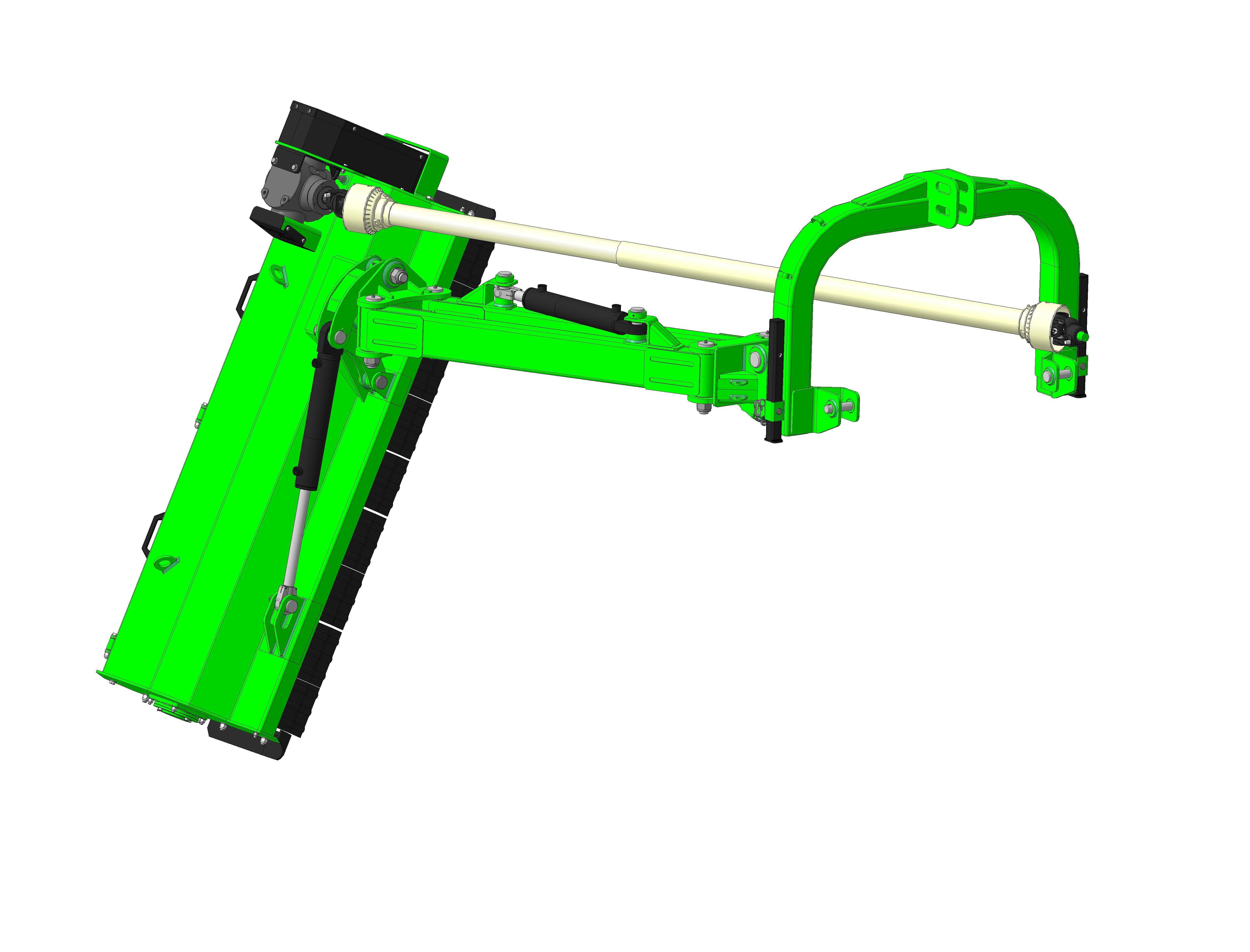

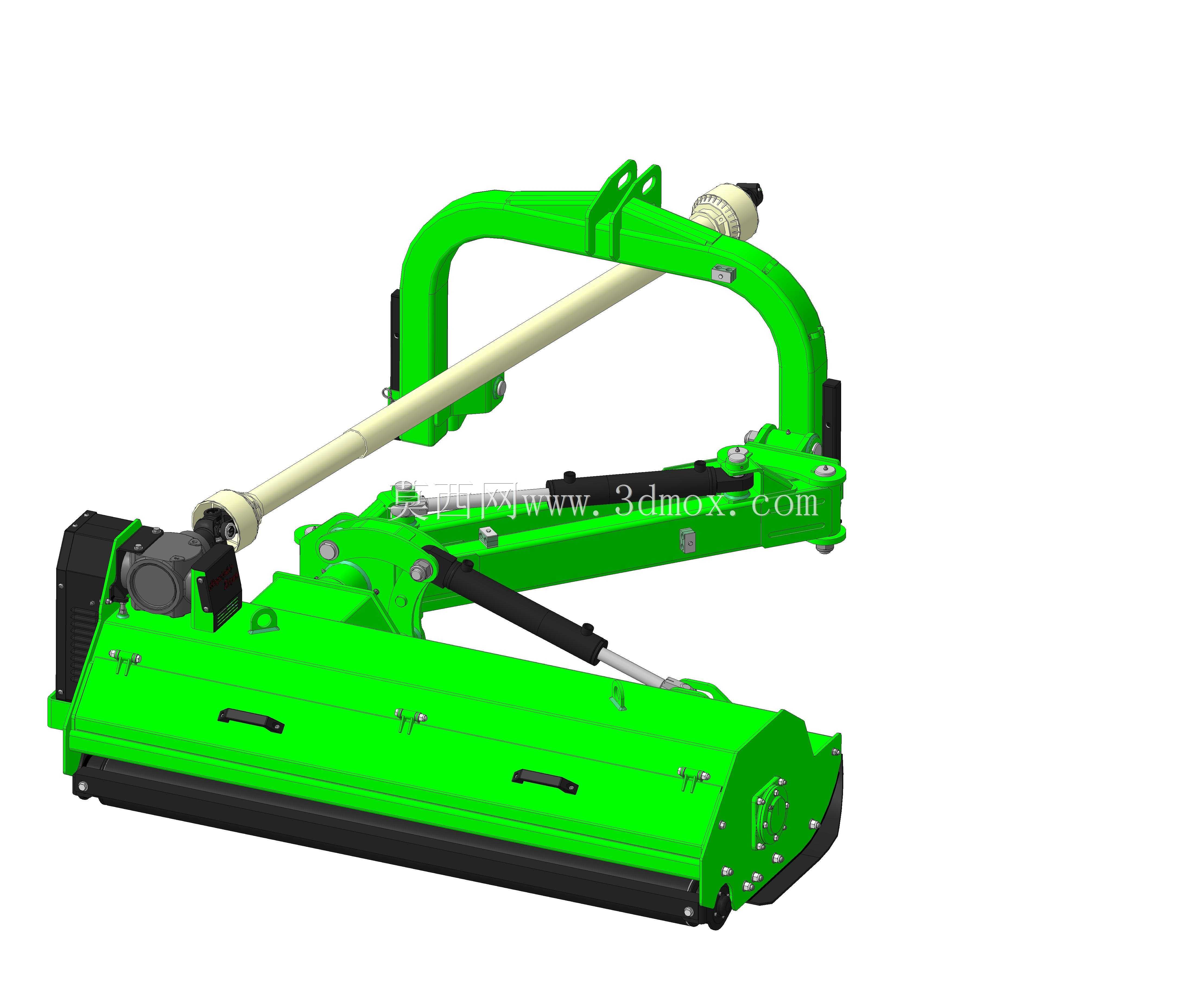

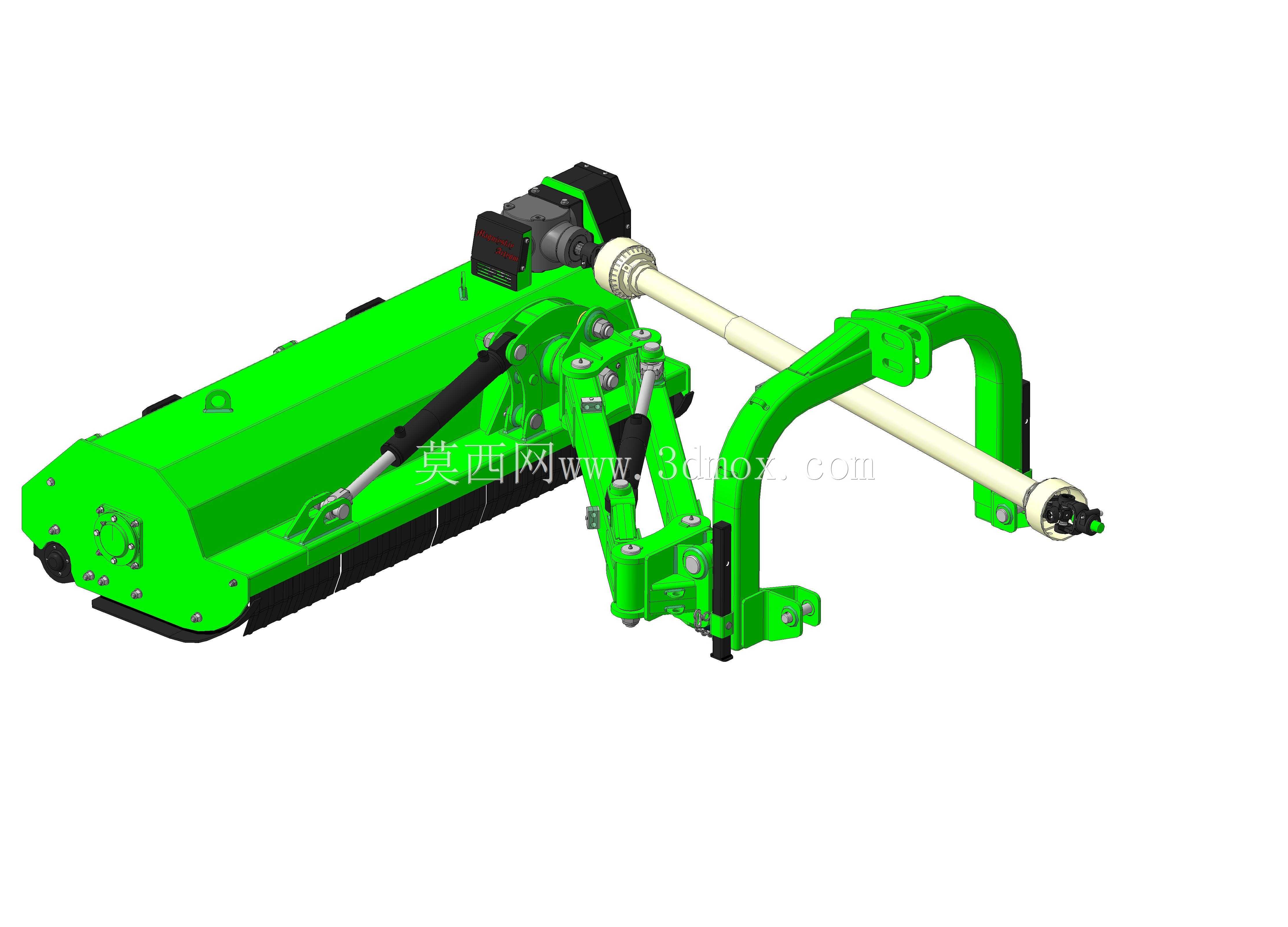

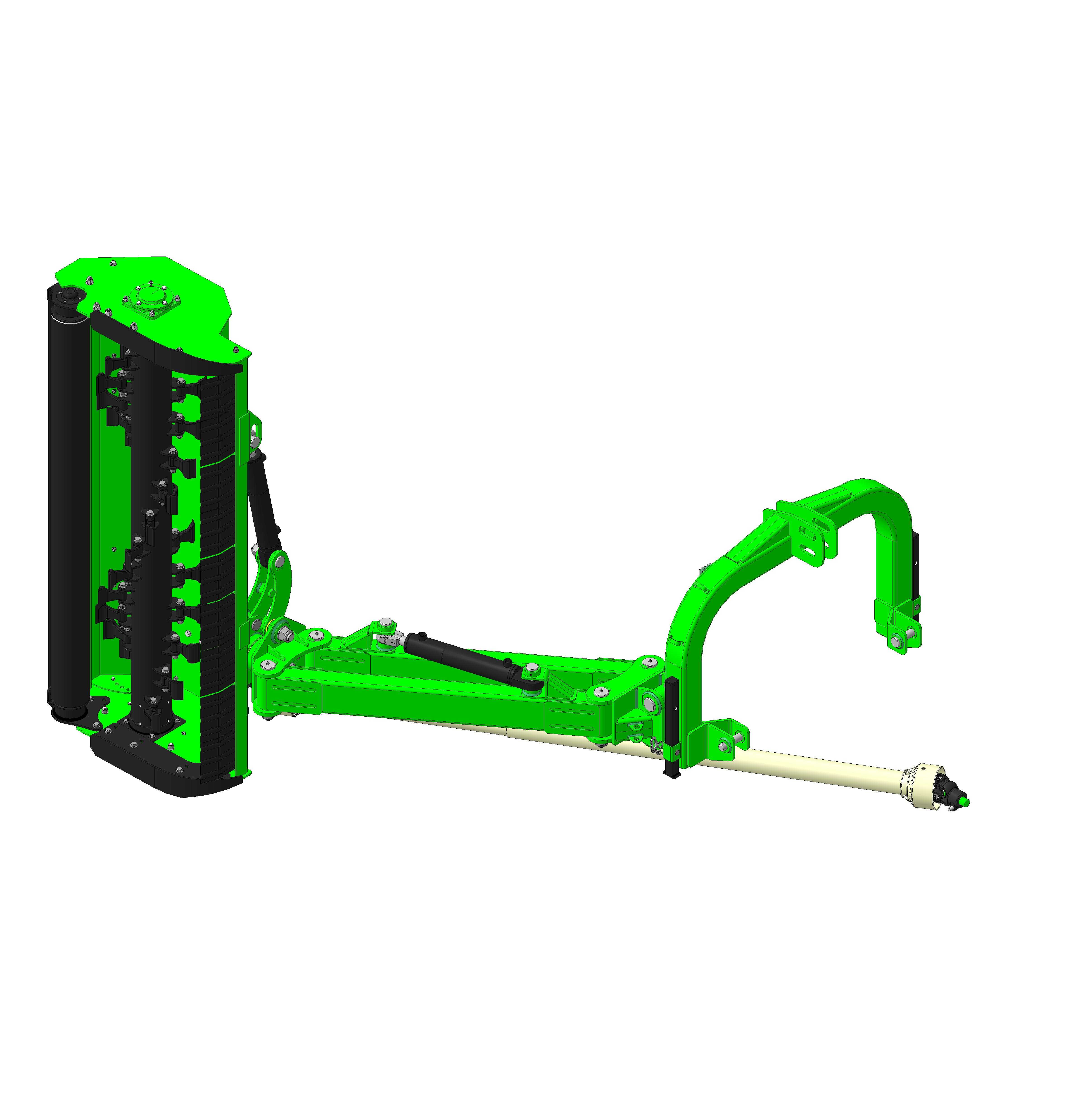

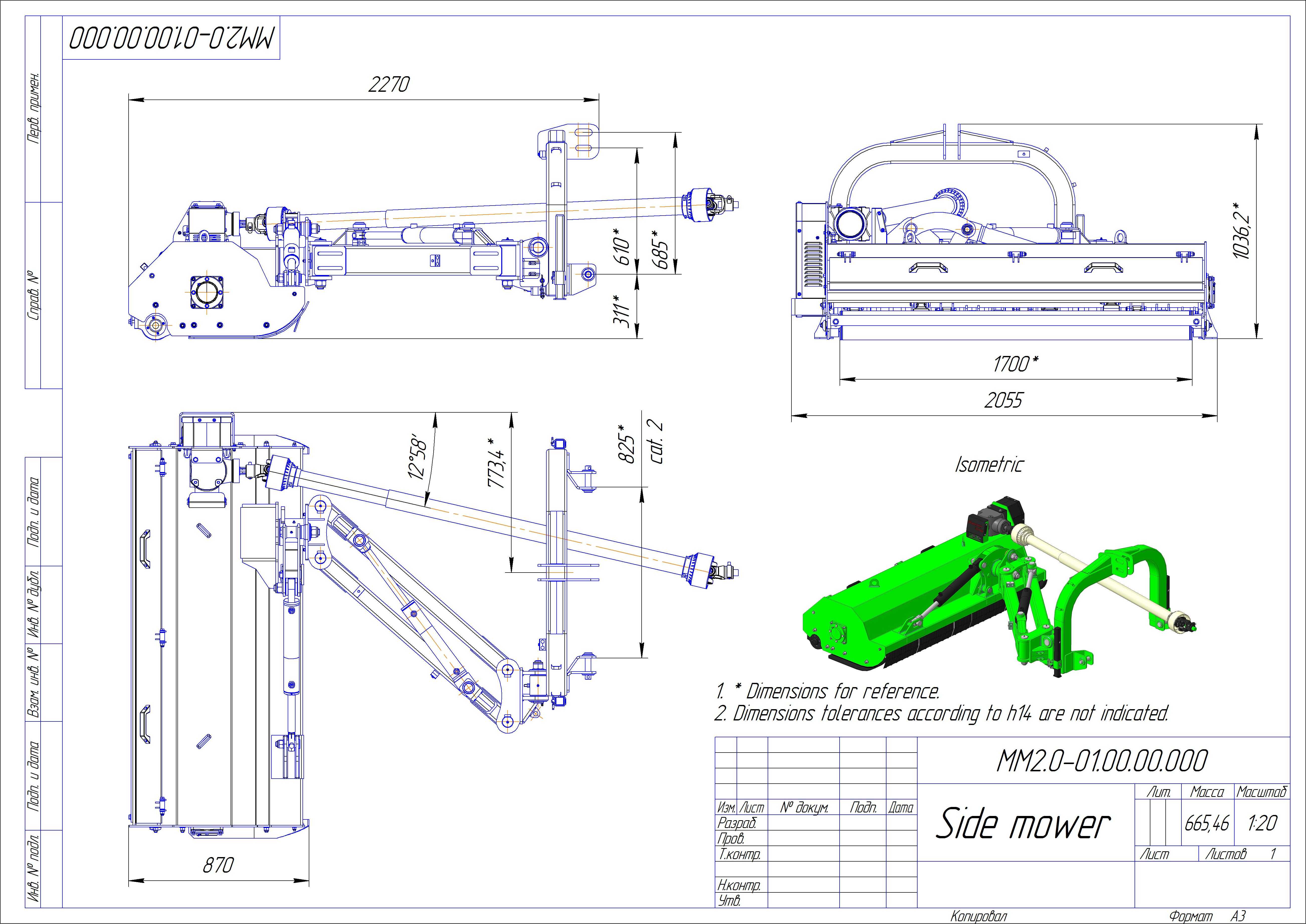

这款侧移式悬挂割草设备，主要适配丘陵缓坡、果园行间、大田边角等常规直连式割草设备难以覆盖的作业场景，是农牧场、经济作物种植区开展地表植被整理、牧草收割、杂草清除作业的核心配套机具。设备采用拖拉机后悬挂挂接设计，整体架构分为悬挂连接架、横向偏移调节机构、传动总成、切割转子舱四大核心部分，其中横向偏移机构采用弧形导向臂配合液压驱动结构，可在作业过程中实现切割单元相对主机挂载点的横向位置调整，无需反复调整拖拉机行进路线，即可完成树盘周边、田埂边缘、坡地斜面的杂草切割作业，大幅降低窄幅区域作业的操作难度。设备的切割转子长度设定为1800mm，单次作业幅宽可覆盖多数果园行距与田间作业带宽度，无齿轮传动结构的整机重量控制在667kg，适配多数中等马力段轮式拖拉机的后悬挂承载能力，不会对主机后轴造成过大负载压力。挂接结构采用类别2标准三点悬挂接口，可直接匹配对应马力段拖拉机的后悬挂安装点位，无需额外制作转接安装板，挂接时仅需对准上下悬挂销孔插入锁销即可完成安装，传动端通过万向传动轴与拖拉机后动力输出轴连接，可适配动力输出轴的角度摆动，在侧移作业、地面起伏状态下保持稳定的动力传输。设备的切割角度支持+90°至-65°范围调节，可根据作业面的倾斜角度调整切割舱姿态，在坡地作业时可贴合斜面完成切割，在清理路边沟渠边坡杂草时，可向下倾斜切割舱完成坡面植被修剪，在清理果树低位枝下区域杂草时，可向上微调角度避免切割舱剐蹭树枝。设计过程中重点优化了侧移机构的受力结构，弧形导向臂采用箱型焊接结构，在侧移至最大横向位置时可承受切割作业带来的冲击载荷，不会出现结构变形问题；切割舱底部设置有浮动支撑结构，可随地面起伏自动调整高度，避免切割刀盘剐蹭地面造成刀具磨损，同时保证留茬高度均匀一致。传动路径上设置有过载保护结构，当切割转子碰到石块、树根等硬质障碍物时，可瞬间切断动力传输，避免传动部件、刀具因冲击载荷损坏。整机外壳采用弧形流线设计，作业时切割下的草屑可沿外壳导流方向均匀铺撒在地表，不会出现草屑堆积堵塞出料通道的问题，悬挂架与切割舱之间的液压管路采用隐藏式排布，避免作业过程中树枝、杂草剐蹭管路造成损坏。
