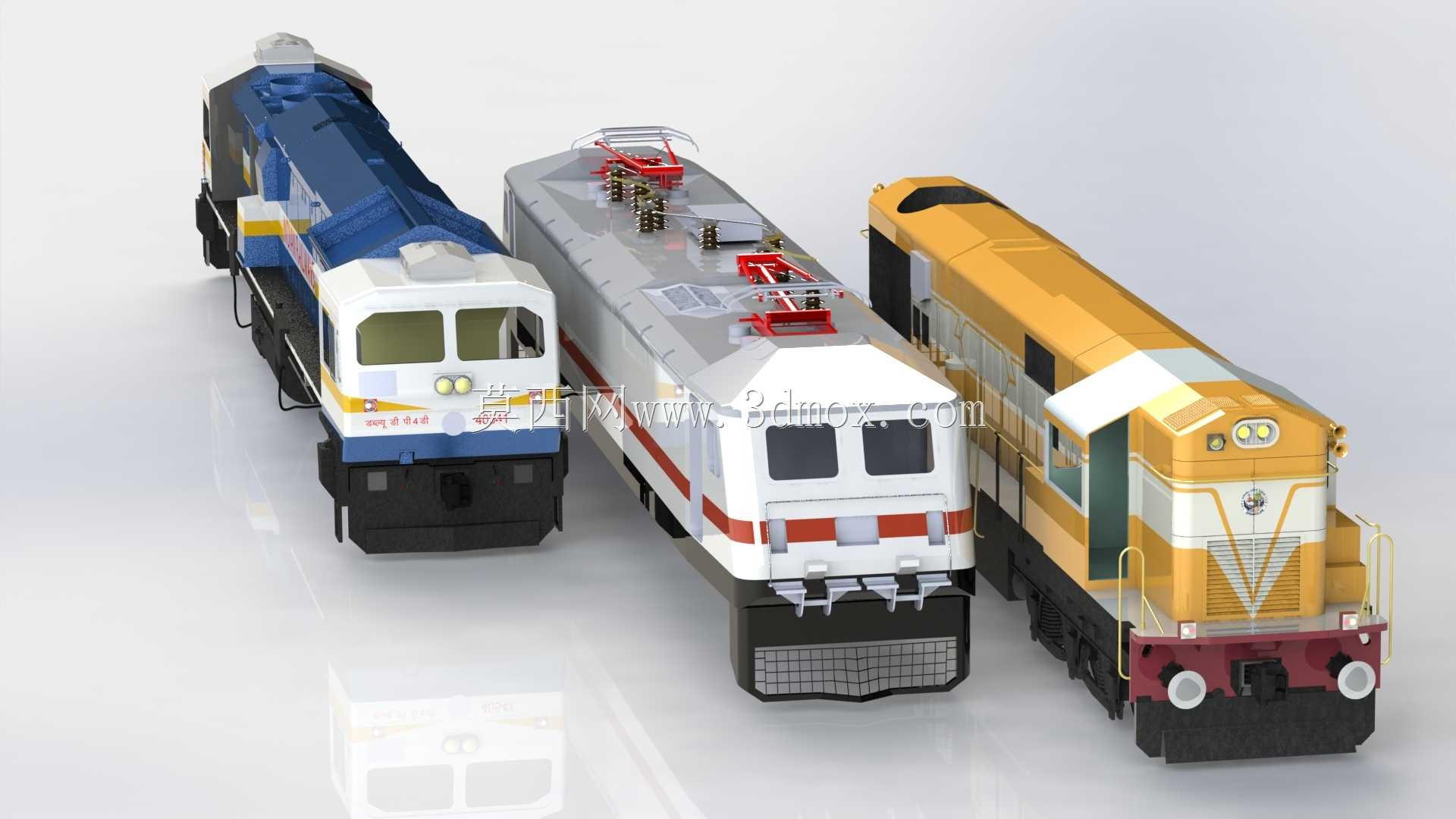

内燃机车车头三款不同涂装造型设计

干线货运机车的车头外覆盖件长期承受风沙冲蚀、温差交变载荷，传统平直蒙皮在焊缝位置易出现应力集中，服役三到五年就会出现漆面鼓包、焊缝开裂的问题，这三款车头的曲面设计从根源上规避了这类隐患。蓝白涂装车型的前脸棱线做了3度的微倾角过渡，没有采用常见的直角拼接，雨水冲刷时不会在焊缝位置积存泥沙，前照灯的安装座做了内嵌式沉台，密封胶圈的压缩量控制在1.2毫米，既不会因为压缩量过大导致胶圈过早老化，也不会因为压缩量不足出现高速行驶时的风哨异响。银灰红条带的电力机车造型，车顶受电弓安装基座的周边做了一圈导水棱，雨雪天气时水流会顺着棱边直接排到车侧，不会顺着安装缝隙渗入高压舱室，侧墙的红条带位置不是简单的平面印刷，而是做了0.8毫米的内凹造型，后期粘贴标识时不需要额外做定位治具，粘贴后边缘不会因为高速气流冲刷起翘。黄褐涂装的调车机车前脸做了V型加强筋结构，不是单纯的装饰造型，调车作业时前端经常需要连挂作业、承受轻微碰撞，这个加强筋能把冲击力均匀分散到整个前脸骨架，不会出现局部凹陷，车钩周边的覆盖件做了快拆式卡扣设计，日常检修车钩缓冲装置时不需要拆卸整面前脸蒙皮，单人三分钟就能完成局部盖板的拆装。三款车头的走行部上方都做了内收的挡泥弧面，轮轨碾压带起的碎石会被弧面导向轨道两侧，不会击打侧墙下部的漆面和管线，驾驶室侧窗的下沿做了15度的外倾角度，雨天行驶时雨水会直接顺着斜面流走，不会在玻璃上留下水痕影响司机瞭望。前脸的扶手安装位置都做了局部加厚，焊接时不会因为板材过薄出现焊穿的问题，扶手的握持直径控制在32毫米，符合冬季戴厚手套操作的握持尺寸，不会出现戴手套抓握不稳的情况。排障器的下缘做了锯齿状的造型，不是为了视觉效果，轨道上有小型杂物时能提前把杂物拨到轨道两侧，不会直接卡进轮对和轨道的间隙里造成脱轨风险。
