多色PCB板载按钮微动开关组件

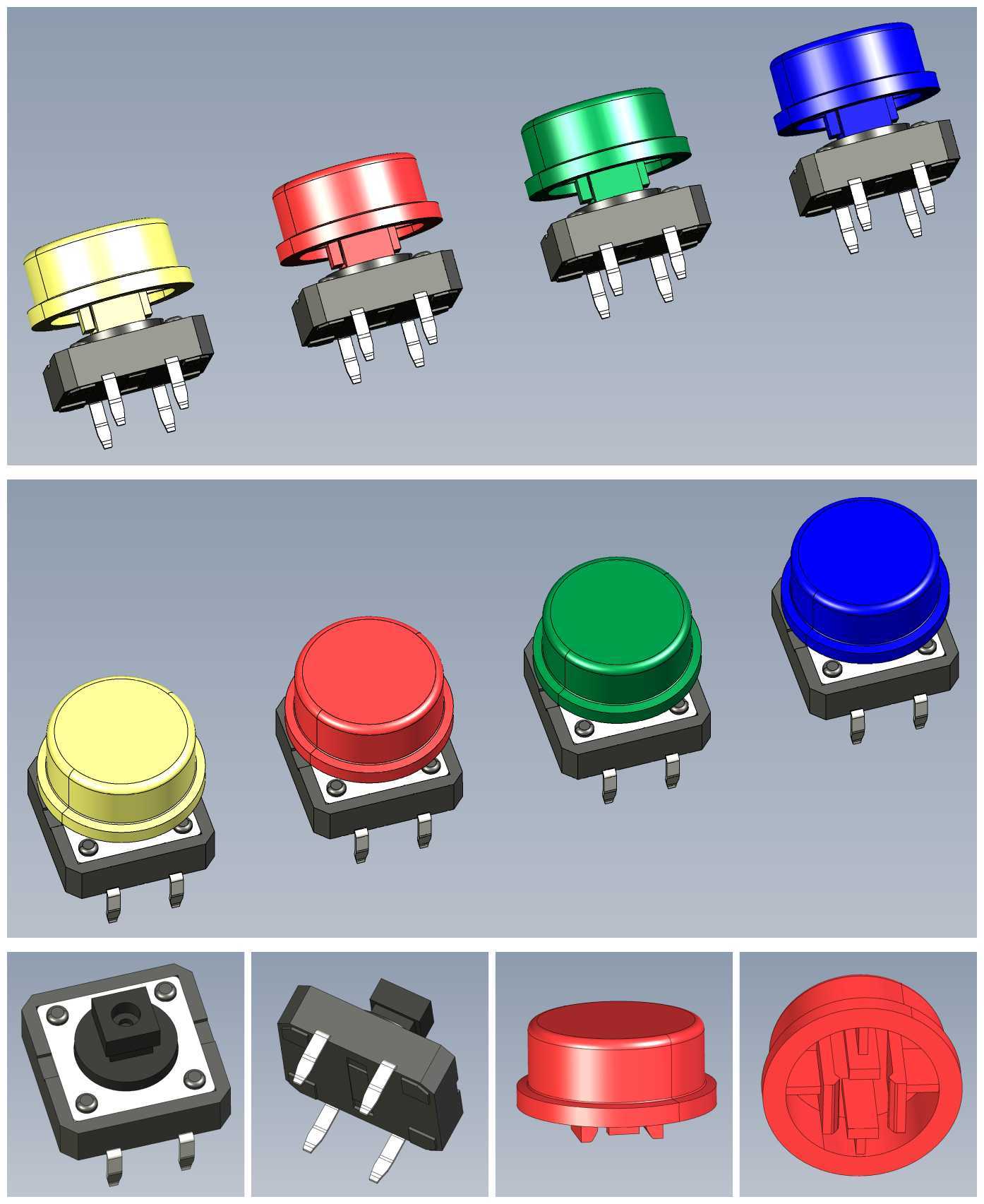

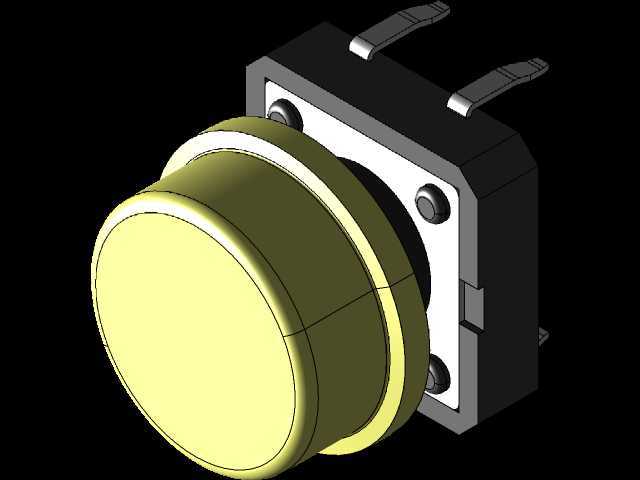

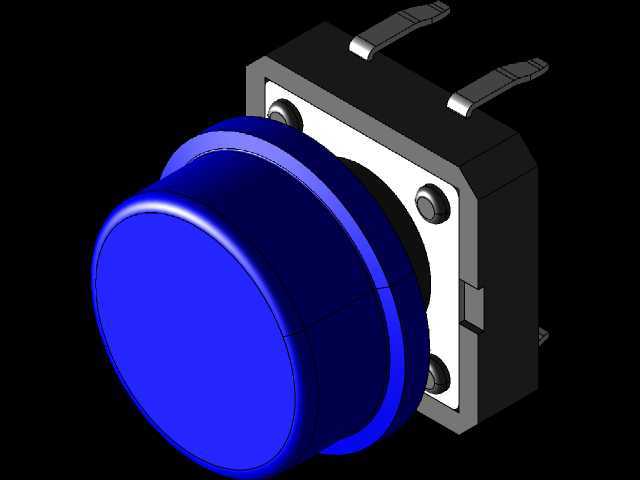

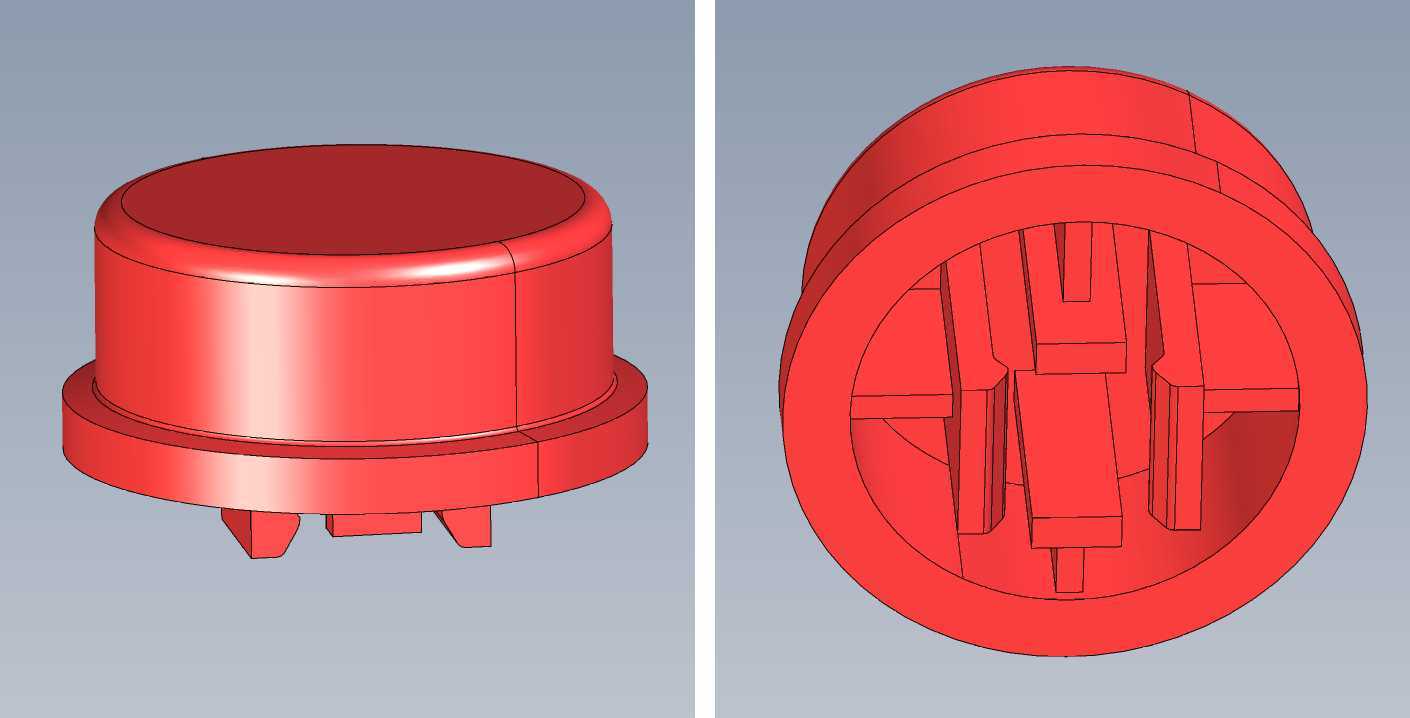

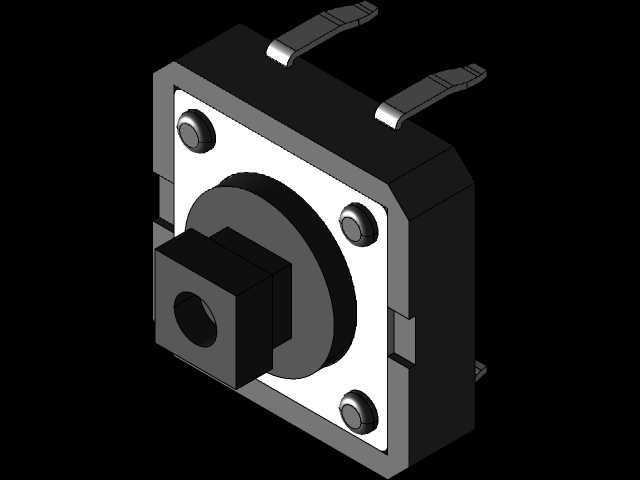

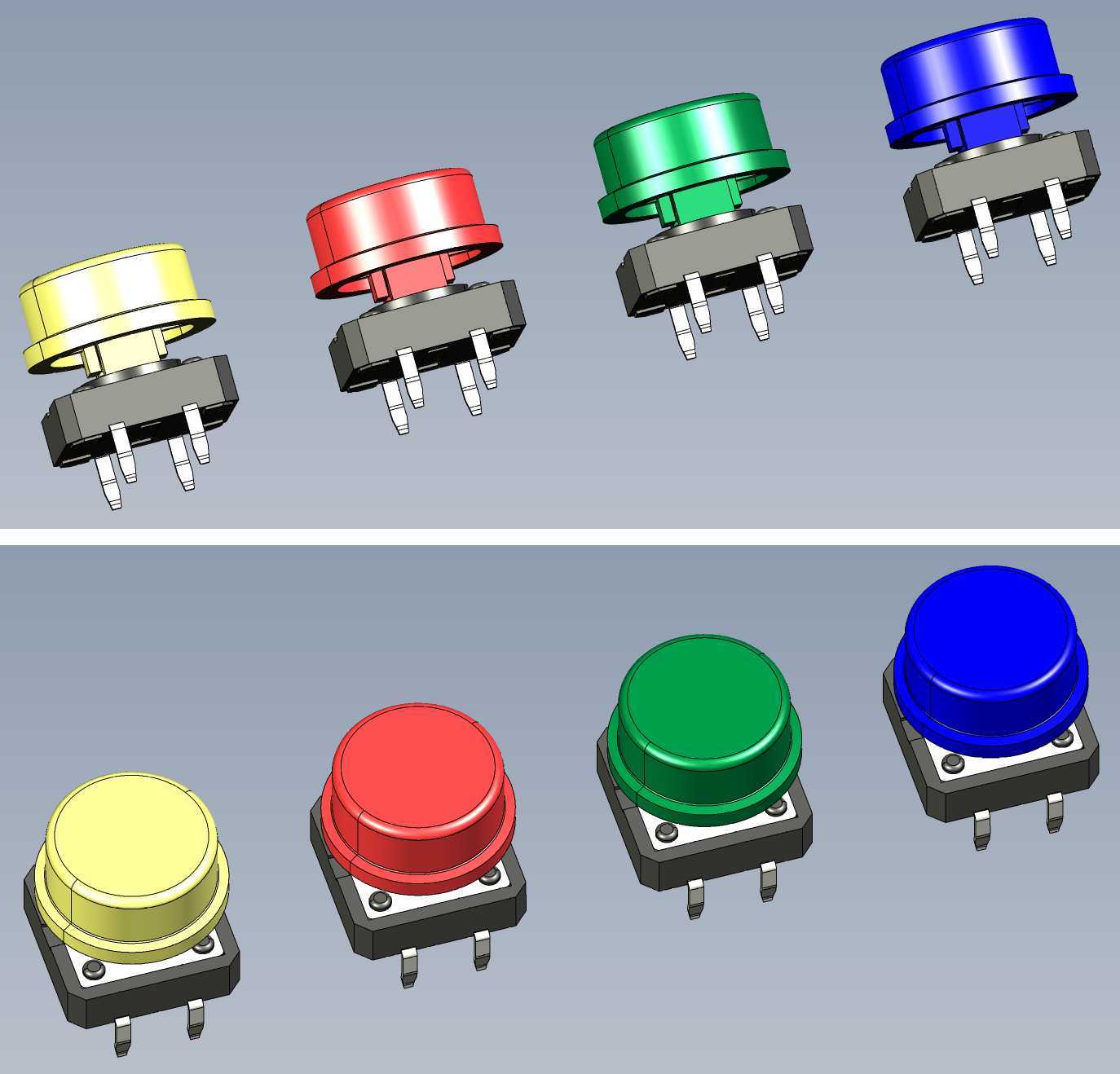

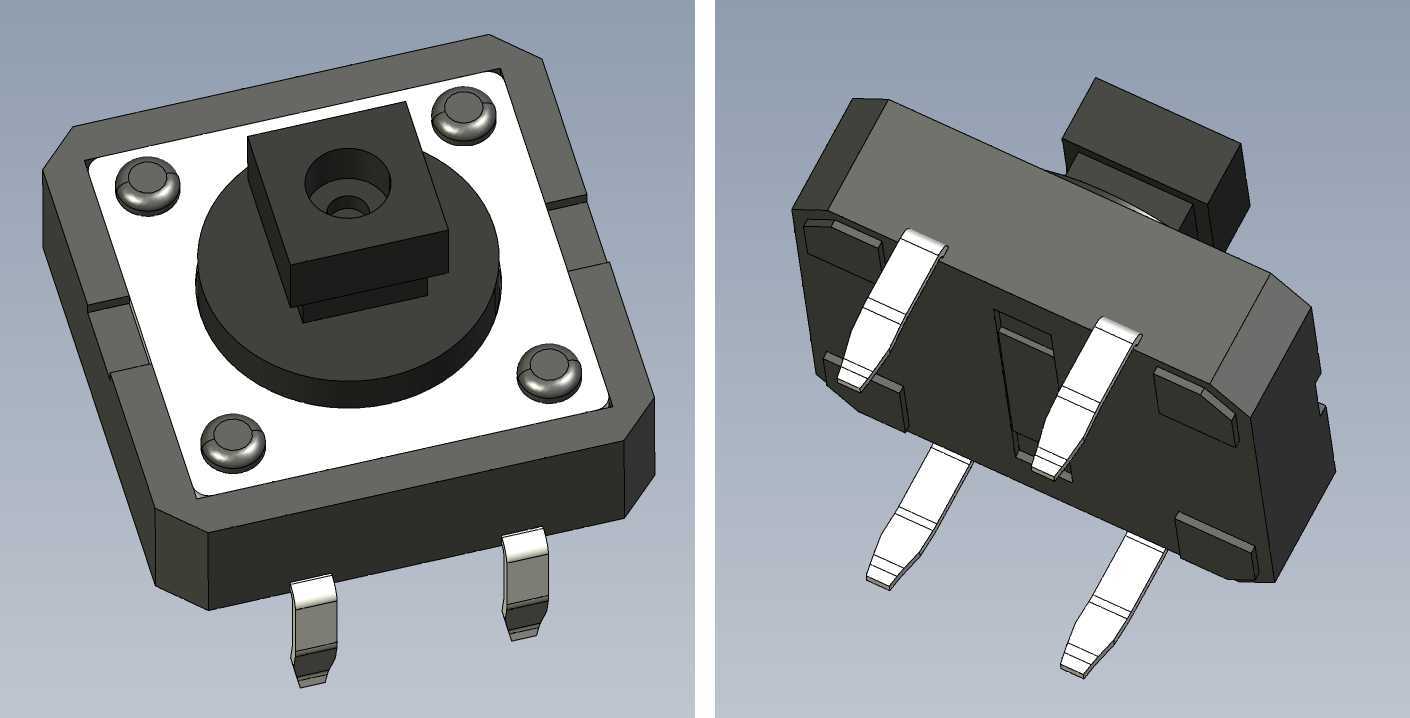

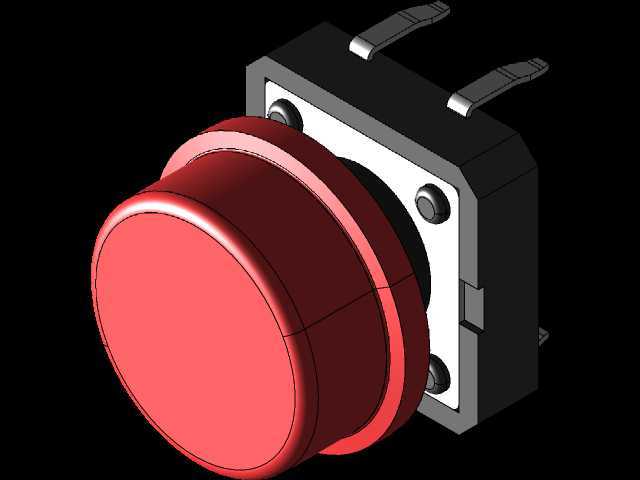

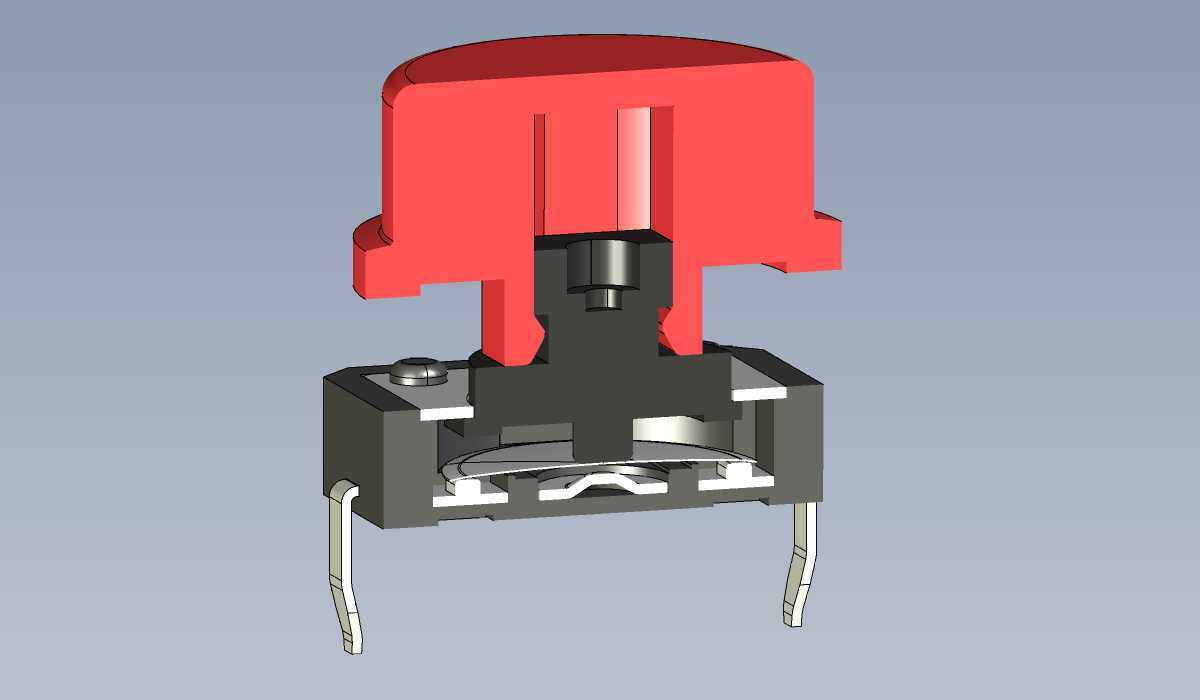

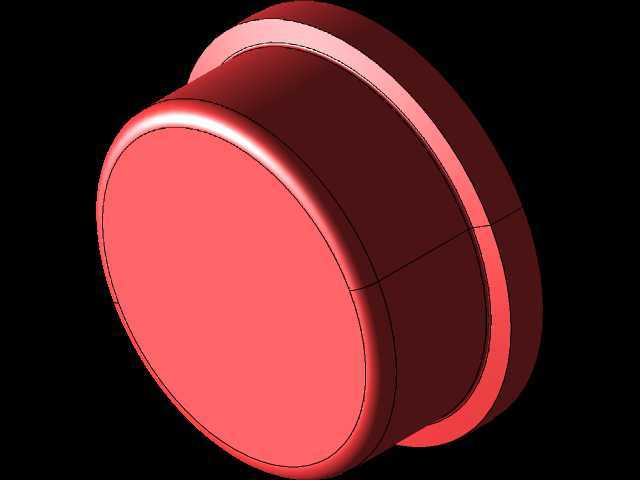

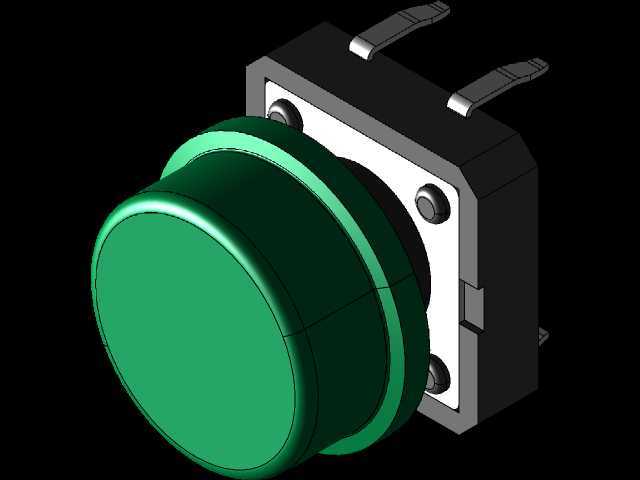

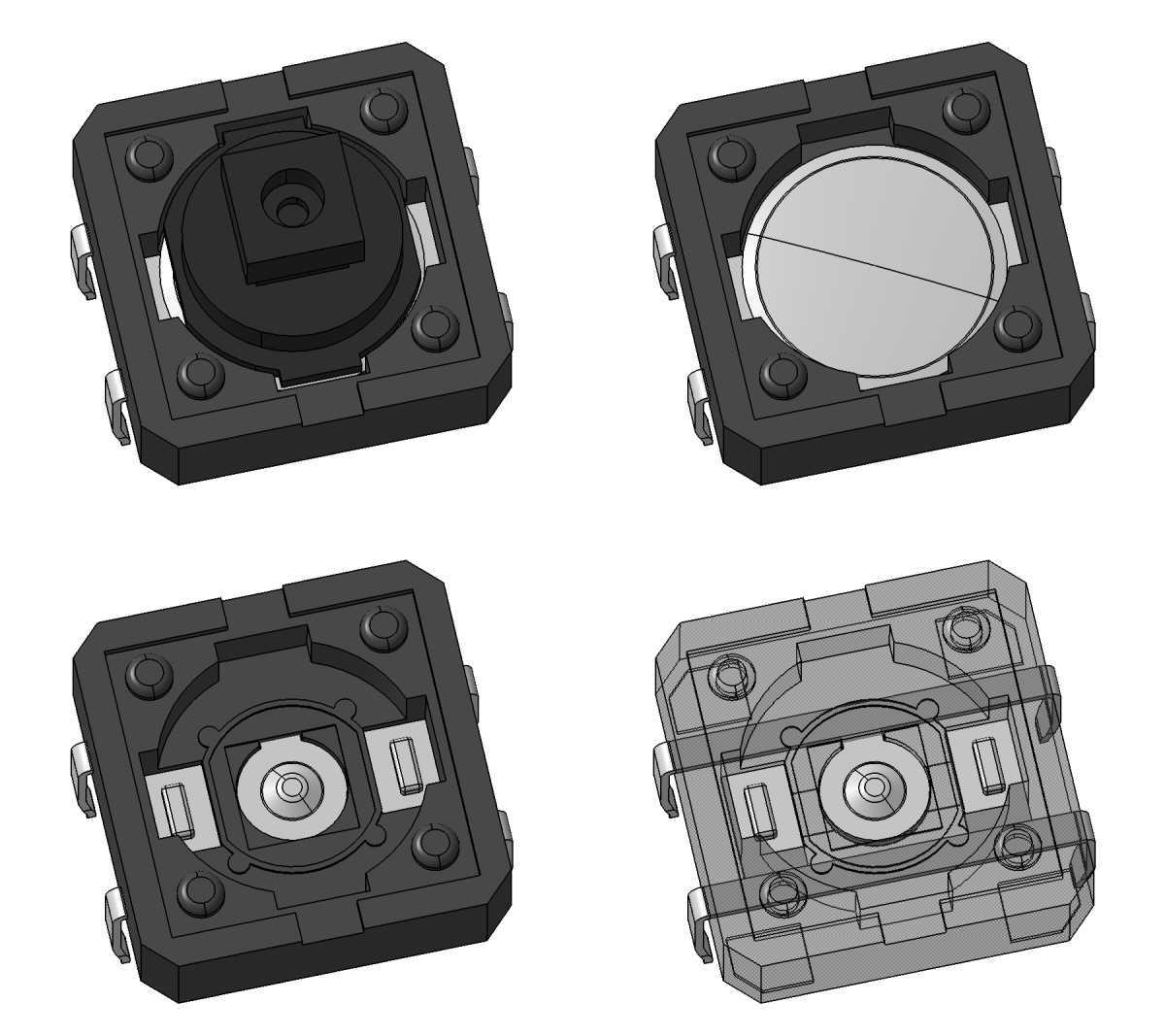

常规板载轻触开关在批量SMT贴片过程中，引脚共面度偏差超0.1mm就会引发虚焊，弯脚成型角度回弹还会导致插件后本体浮高，这款开关组件在结构设计阶段就把这些加工端的痛点纳入考量。引脚采用2.54mm标准节距设计，弯曲处做了内凹应力释放槽，既保证插装时能顺利穿过PCB孔位，又能让焊锡爬升时形成均匀的浸润角，1mm孔径的适配公差控制在±0.05mm，既不会因为孔位过紧插装时顶弯引脚，也不会因为间隙过大出现焊后歪斜。按键帽和开关本体的配合做了双止位结构，内侧的环形凸台刚好卡入开关底座的限位槽，按压时不会出现侧向偏移，不同颜色的按键帽采用统一的配合尺寸，产线换色装配时不需要调整治具，四色键帽的表面做了细微的磨砂纹理，既避免长期使用后表面留指纹显脏，又能在光线直射下不会产生反光干扰操作识别。开关内部的弹片接触点做了镀银加厚处理，按压力度控制在2.5N±0.3N，既保证按压时有清晰的段落反馈，又不会因为力度过大导致长期使用后弹片疲劳失效，双轴的结构设计让键帽和底座的组装更顺畅，不需要额外的卡扣工装就能实现预固定，组装后轴向间隙控制在0.02mm以内，按压时不会出现松垮的晃动感。底座的定位柱和PCB上的定位孔做了间隙配合，过炉时能自动校正位置，不会因为高温形变导致整体偏移，底部的焊盘设计做了拖锡焊脚优化，回流焊时焊锡能均匀铺满焊盘，不会出现立碑、虚焊的问题。不同颜色的按键可以直接对应不同的功能定义，不需要额外印刷标识，在Arduino原型开发、小型控制板制作场景下，能快速完成功能区分，装配时不需要区分方向，四个引脚的对称设计让正反插都能正常导通，降低新手实训时的装错概率。
