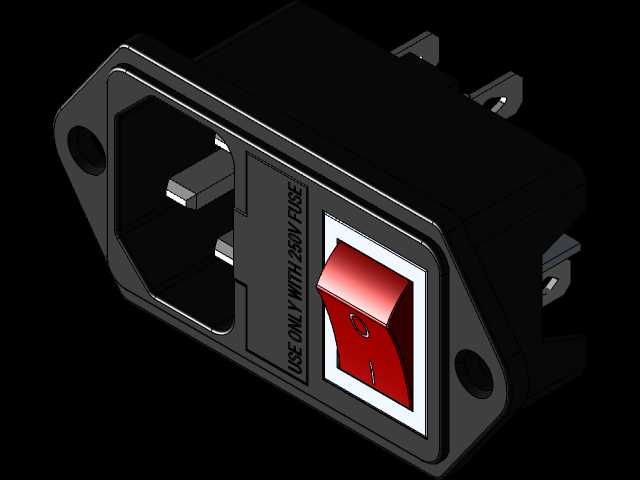

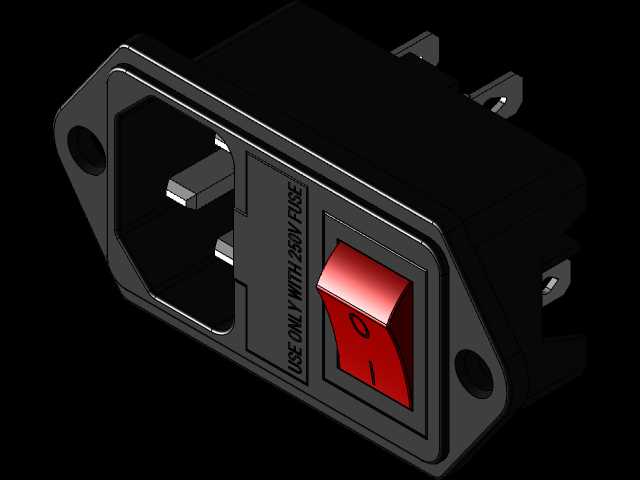

带开关保险丝一体式AC品字电源输入座

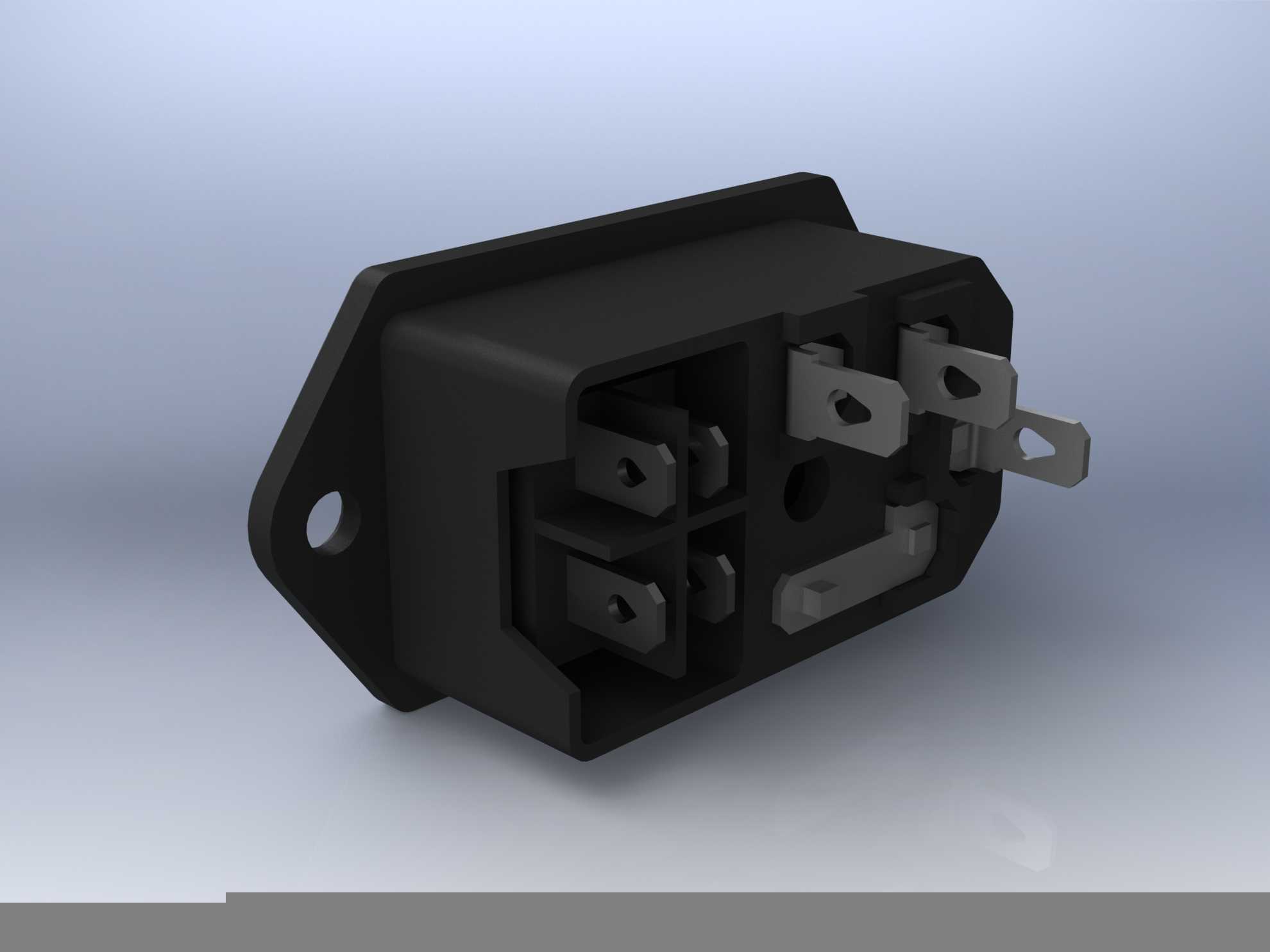

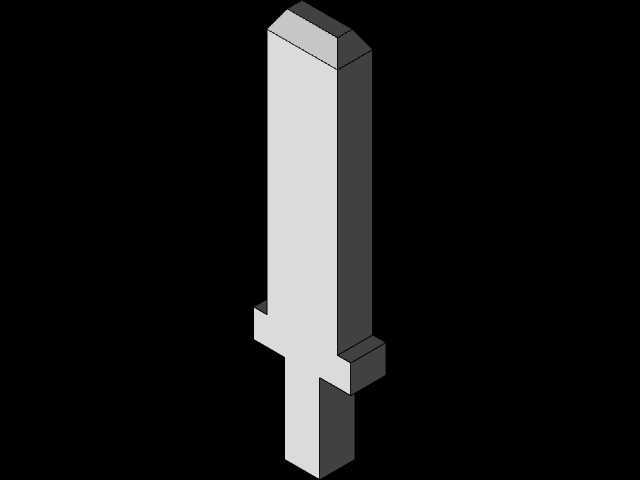

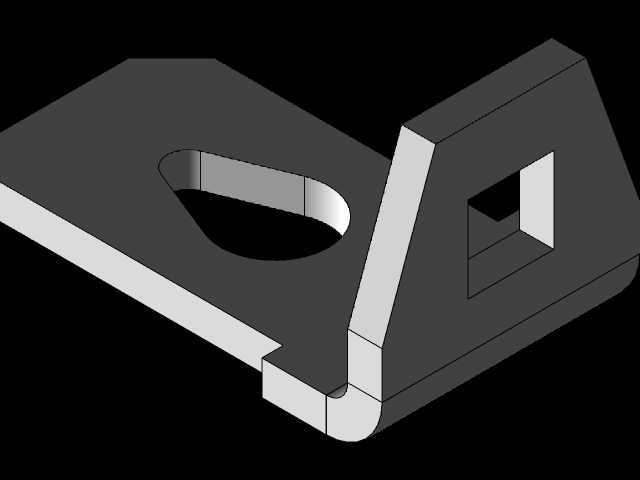

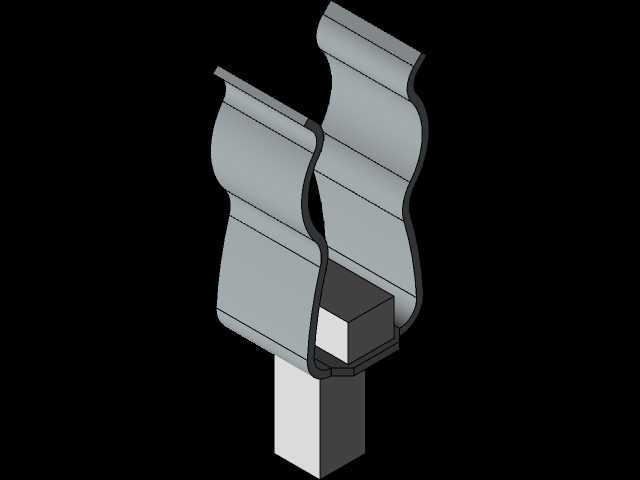

小功率工控设备的板端电源输入位，常出现插座、开关、保险座分散排布的问题，不仅挤占PCB板边缘的走线空间，手工焊线时还容易出现火线零线错位、保险管接在零线上的安全隐患，后期维护更换保险也要拆开机壳找独立座体，十分不便。这款一体式输入座把三个功能件整合在同一块阻燃PA66基座内，从根源上规避了分散安装的错位风险。基座两侧的带孔安装耳做了0.2mm的沉台设计，适配机箱面板1.2mm-1.5mm的常见板材厚度，锁M3螺丝固定时不会出现螺丝头凸出面板刮蹭外接电源线的问题，沉台边缘的小倒角能抵消面板冲孔的微小毛刺，不用额外做孔位去毛刺处理就能贴合安装。红色翘板开关的按压行程做了1.8mm的限位，按动时的段落感清晰，不会出现卡滞或者按到底无反馈的问题，开关引脚和插座引脚的间距留足了3mm的电气间隙，即使在南方梅雨季节的高湿环境下，也不会出现引脚间拉弧打火的情况。内嵌的保险管舱做了抽拉式的防呆设计，只能顺着卡槽方向推入5*20mm规格的保险管，反方向无法装入，舱盖边缘的小凸点和基座的卡槽配合紧密，设备运输过程中的震动不会让舱盖松脱掉落，更换保险时用一字螺丝刀轻撬就能打开，不用完全拆开机箱。品字插座的铜夹片做了0.3mm的加厚处理，插拔公头时的夹持力稳定在30N左右，反复插拔五百次后夹持力衰减不超过15%，不会出现公头松动接触不良导致的发热问题，夹片表面镀镍处理，长期暴露在空气中也不会氧化发黑。基座背面的引脚统一做了90度弯脚处理，刚好适配PCB板的波峰焊工艺，引脚长度留足了2.5mm的焊盘插入量，过波峰焊时不会出现虚焊、漏焊的问题，引脚之间的挡墙高度2mm，能挡住焊锡流动导致的引脚短路。
