机器人配电用翘板摇臂开关

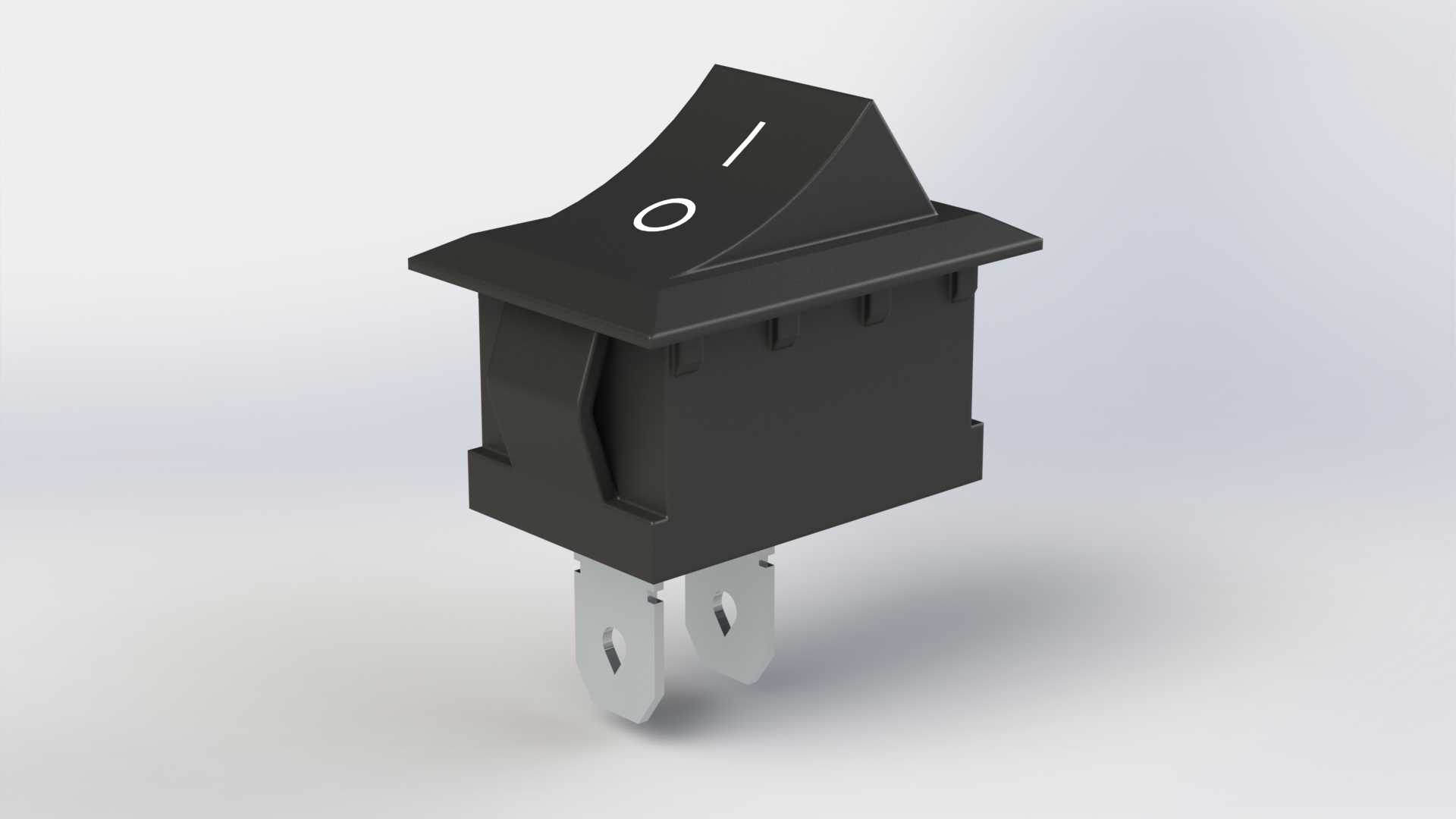

小型移动机器人配电回路里，翘板开关的安装卡脚公差一直是容易踩的坑，卡脚过盈量太大装配时会撑裂塑料壳体，过松又会在设备颠簸振动时松脱移位，这款摇臂开关的卡脚做了0.15mm的渐变倒锥设计，根部留0.2mm的弹性让位槽，压入面板安装孔时卡脚能自适应向内微形变，完全卡入后靠锥面张力贴紧孔壁，既不需要额外打胶固定，后期维护拆卸也不会刮花面板开孔边缘。摇臂按压面的弧度做了细微的内凹处理，指尖按压时不会打滑，表面的标识字符做了模内注塑成型，不是后期丝印或者镭雕的，长期手指摩擦接触也不会磨掉标识，避免使用时分不清通断档位。底部的两个接线插片做了翻边压铆结构，插片和塑料基座的结合处埋了防松凸点，焊线或者插接端子时，插片不会因为外力扭转出现松动偏移，插片表面做了镀锡处理，抗氧化能力强，长期通过16A额定电流时接触电阻稳定，不会出现局部发热烧蚀的问题。开关内部的动触片做了弧形弹力预压设计，按压切换档位时的行程只有2.3mm，触片接触瞬间有自擦拭效果，能磨掉触点表面的氧化层，不会因为机器人长期在多尘环境运行出现接触不良的情况。基座的塑料材质选用了阻燃PA66加30%玻纤，热变形温度超过180摄氏度，哪怕回路出现短时过载发热，壳体也不会出现软化变形，摇臂和基座的配合缝隙控制在0.08mm，既不会因为缝隙太大进灰，也不会因为热胀冷缩出现卡滞按不动的情况。这类开关直接接在电池主回路上，不需要额外加控制继电器，手动通断的响应没有延迟，机器人调试阶段可以快速切断电源，避免误操作触发运动部件伤人，插片的间距做了6.2mm的安全距离，哪怕接线时焊锡堆得稍多，也不会出现极间爬电短路的问题。
