适配CrealityCR10的轻量双驱挤出结构

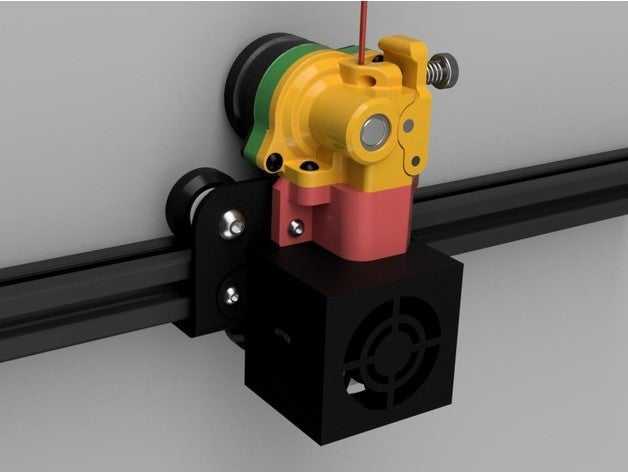

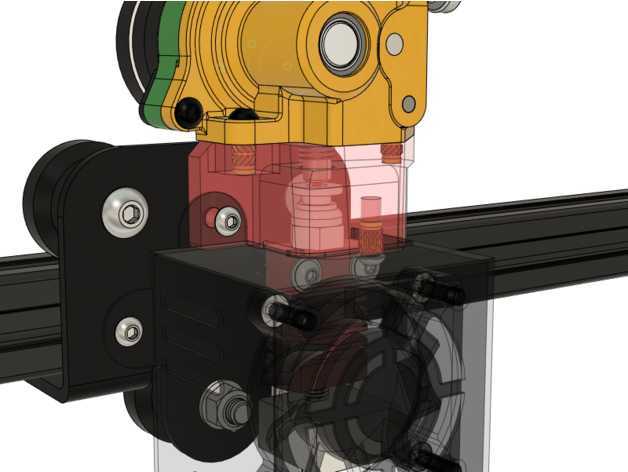

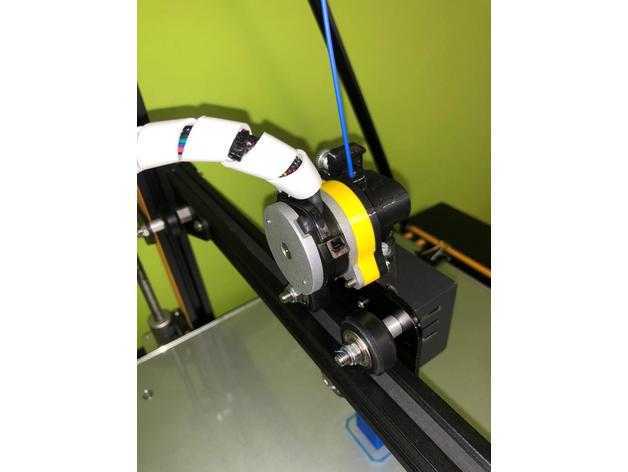

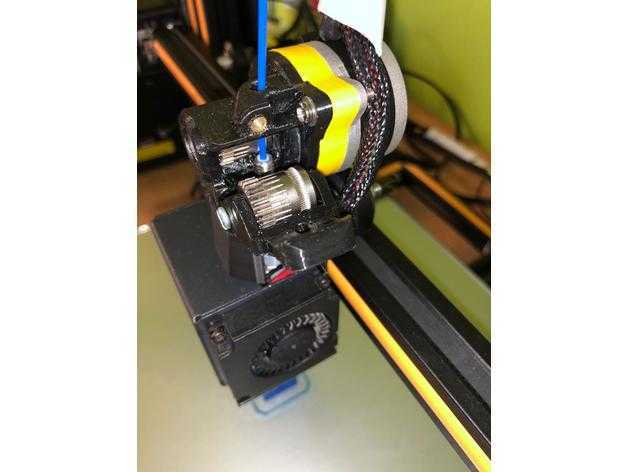

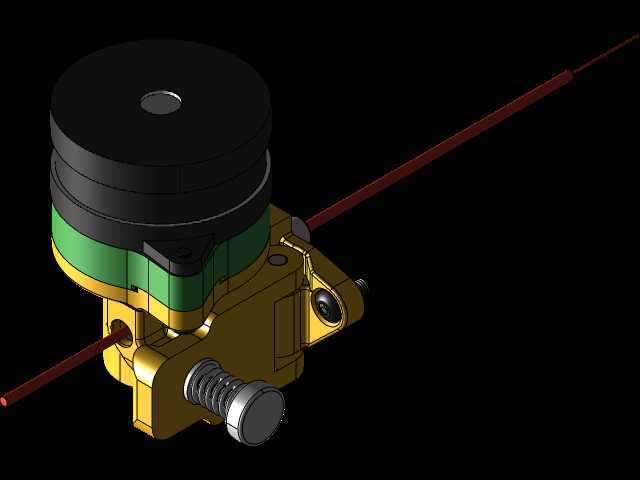

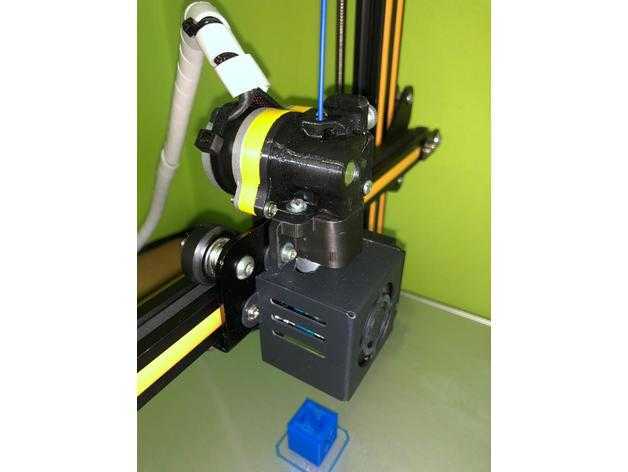

桌面级FDM3D打印机的近程挤出改装，常年卡在挤出重量与机架碰撞的矛盾点上，过重的挤出头会拉高运动惯量，打印高速走位时容易出现振纹，位置太靠外又会在X轴移动到边缘时撞到机架边框，很多改装方案要么牺牲送料力度换轻量化，要么保留双驱结构但增加额外的转接支架垫高挤出器，反而进一步拉高了运动部分的重量。这款适配CrealityCR系列机型的双驱挤出结构，直接把原有Orbiter挤出器外壳内的BMG齿轮做了翻转排布，让送丝路径更贴近步进电机的安装面，整个挤出器向打印机前部的偏移量达到9毫米，刚好避开X轴运动到极限位置时的碰撞区域，不需要额外打印垫高转接件就能直接装在原有轨道上。步进电机与LDO组件之间特意预留了1.5毫米的间隙，既避免了电机运行时的振动直接传递到挤出壳体引发送丝抖动，也给后期维护清理残留耗材留出了操作空间，不用完全拆解整个挤出器就能清理送丝轮上的碎屑。轨道底座的安装孔位完全匹配原厂铝型材的槽距，用3颗M3螺丝配合热熔螺母就能完成固定，打印底座时设置1.5毫米壁厚、25%填充强度就足够支撑挤出器的工作受力，不需要额外做加厚处理增加重量。靠近热端的金属风扇护罩上预留了3.2-3.6毫米的钻孔余量，用来固定不同规格的适配器，适配200摄氏度左右的工作温度需求，不用重新定制风扇罩就能兼容不同的热端型号。行星齿轮组的啮合间隙控制在0.1毫米以内，既保证双驱送丝时的咬合力足够，不会出现软料打滑的问题，也不会因为间隙过小导致齿轮运转阻力过大，拉高步进电机的负载电流。整个挤出结构的受力点全部落在安装底座的金属螺丝上，塑料壳体只承担齿轮和送丝路径的定位作用，长时间工作也不会出现壳体变形导致的送丝偏移问题，红色的隔热块隔开了热端向上传递的温度，避免黄色壳体长期受热出现形变，影响齿轮的啮合精度。
