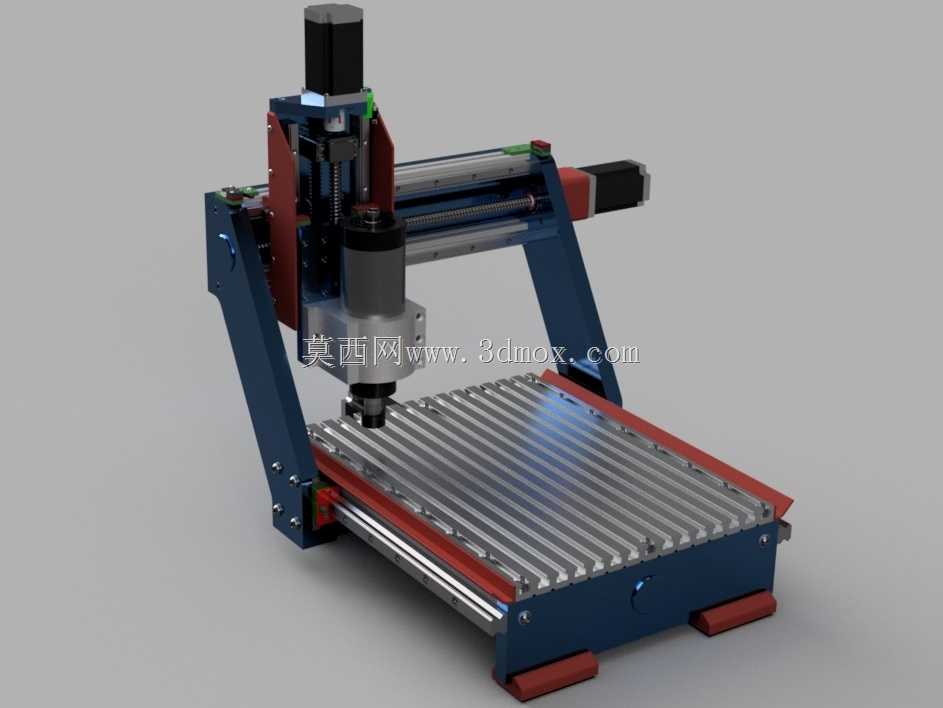

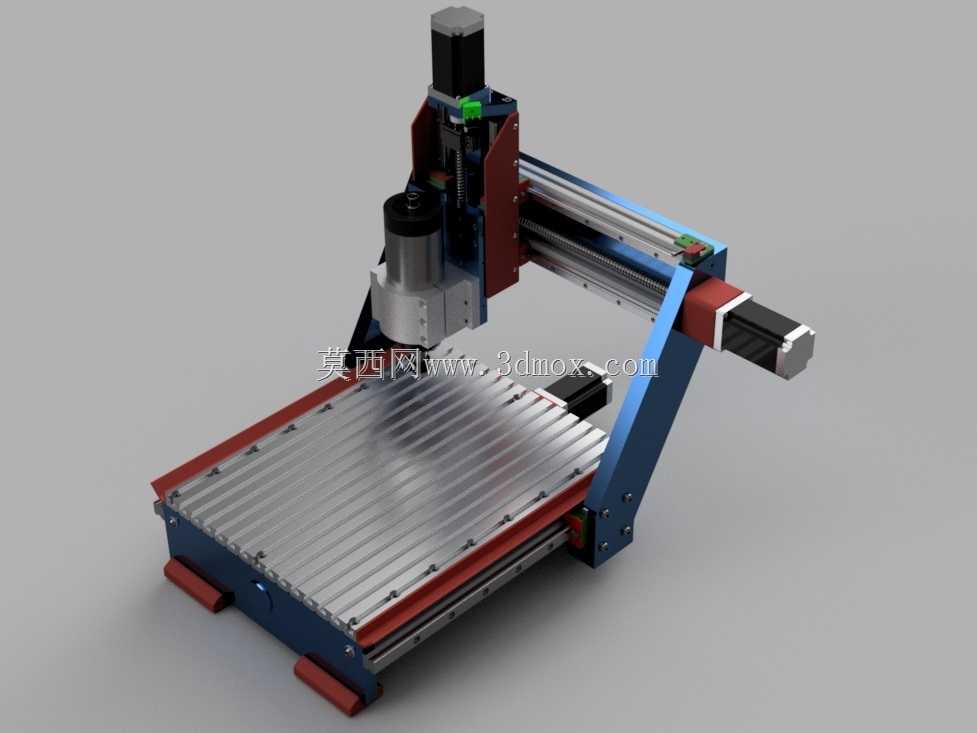

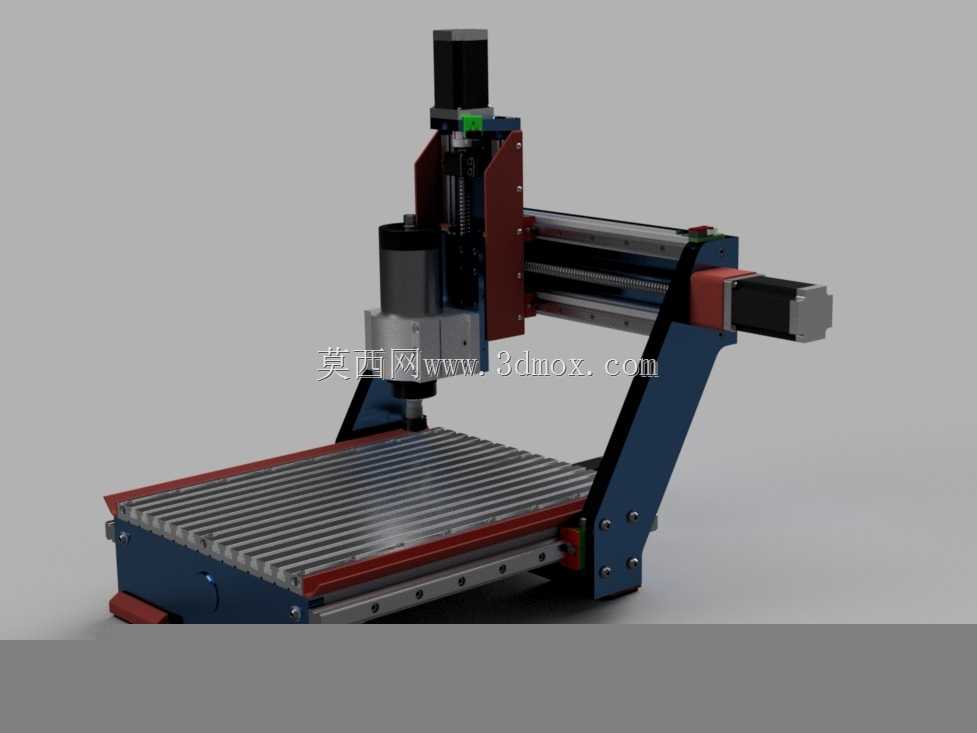

1.5KW主轴高刚性桌面数控雕刻设备

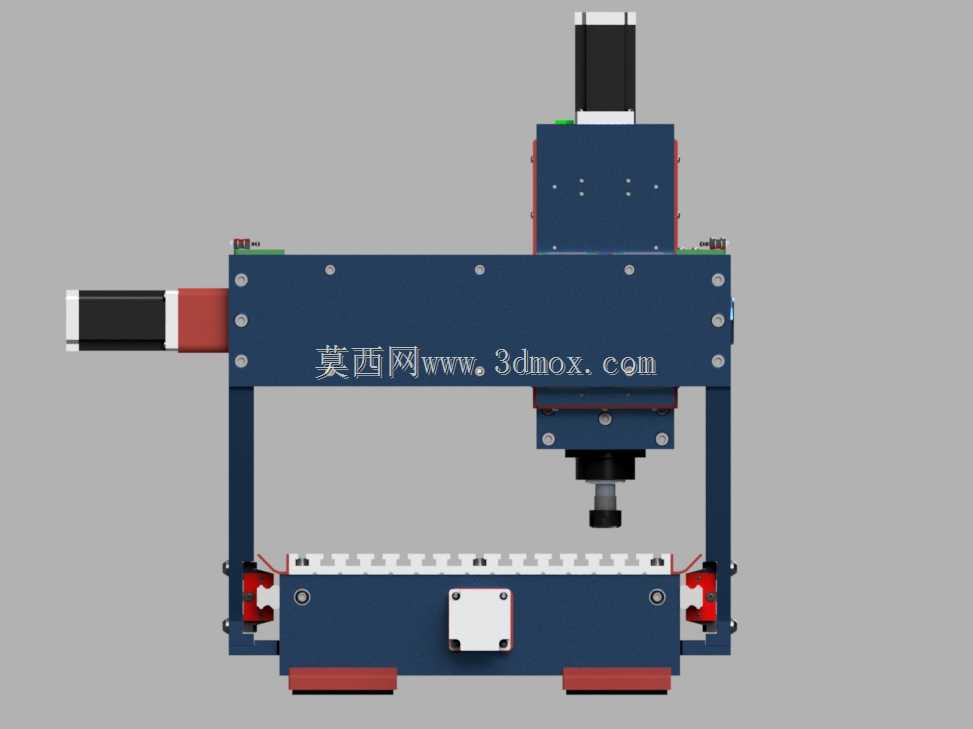

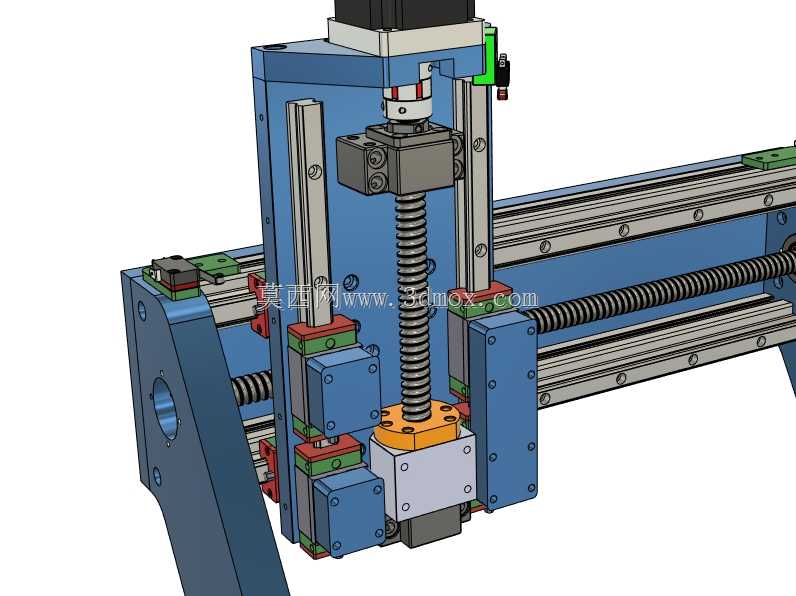

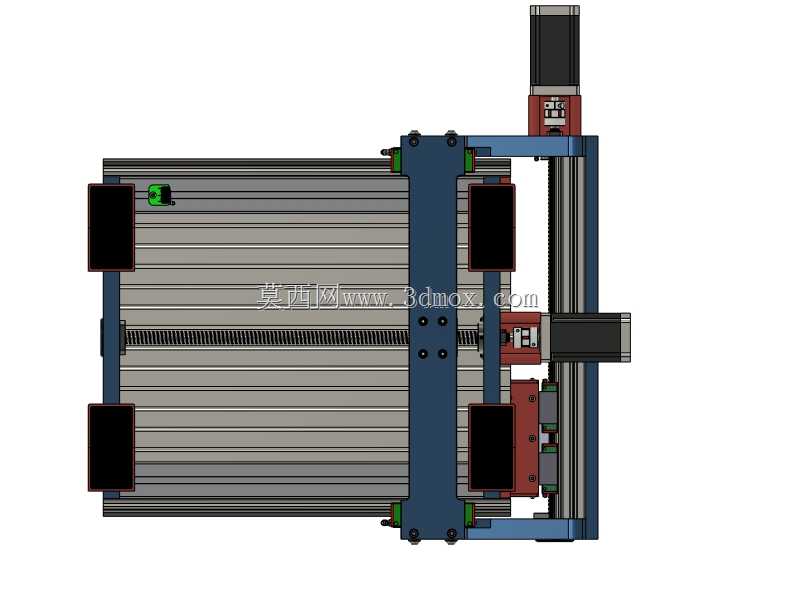

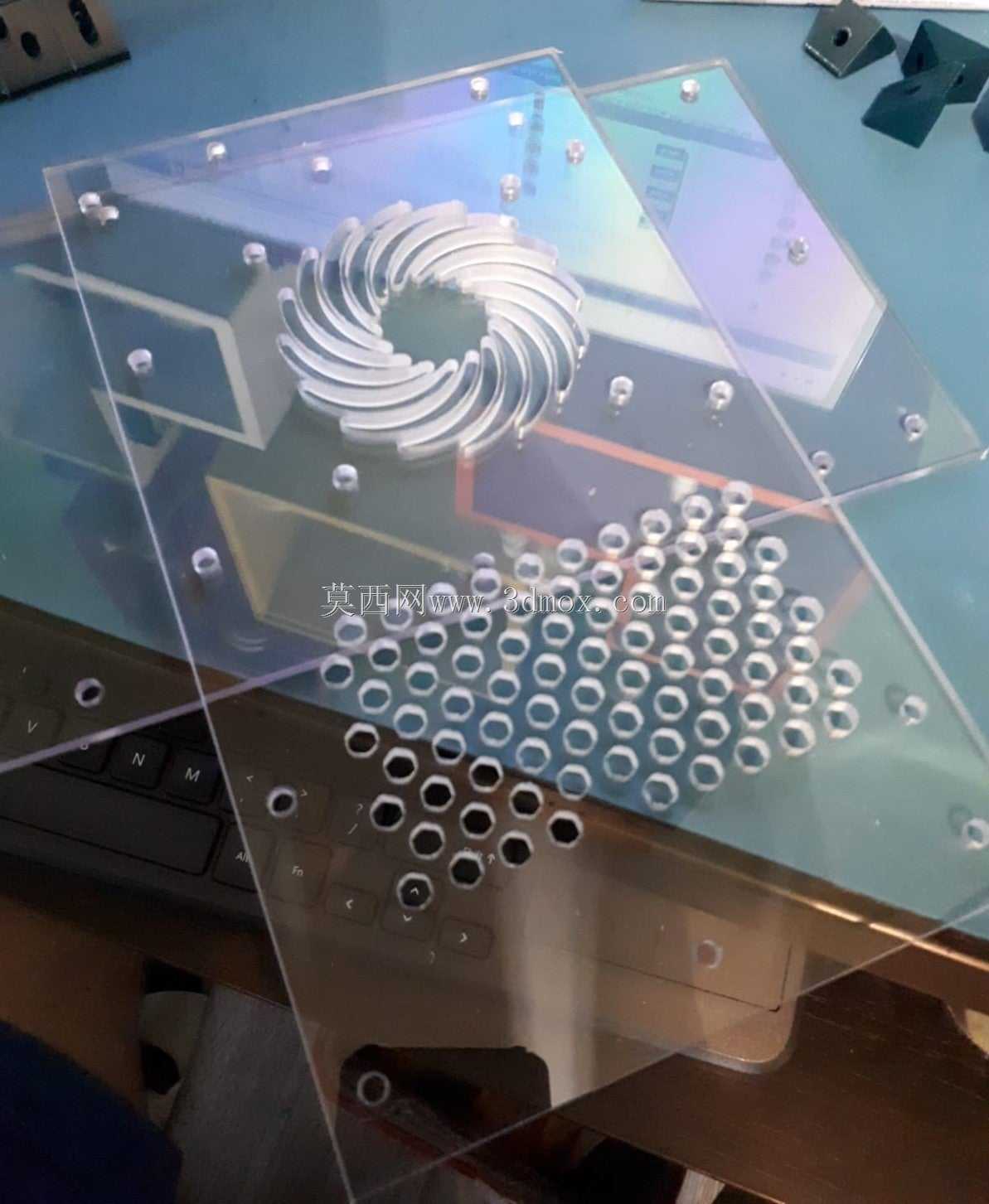

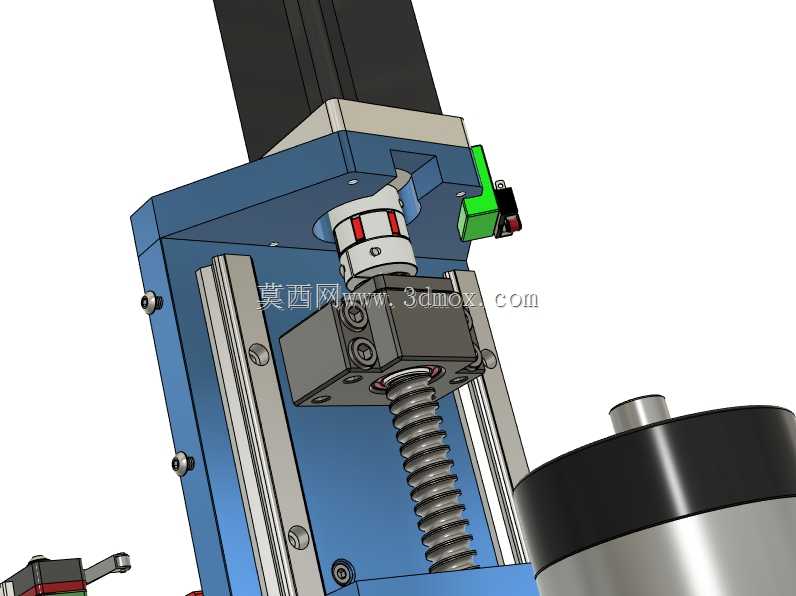

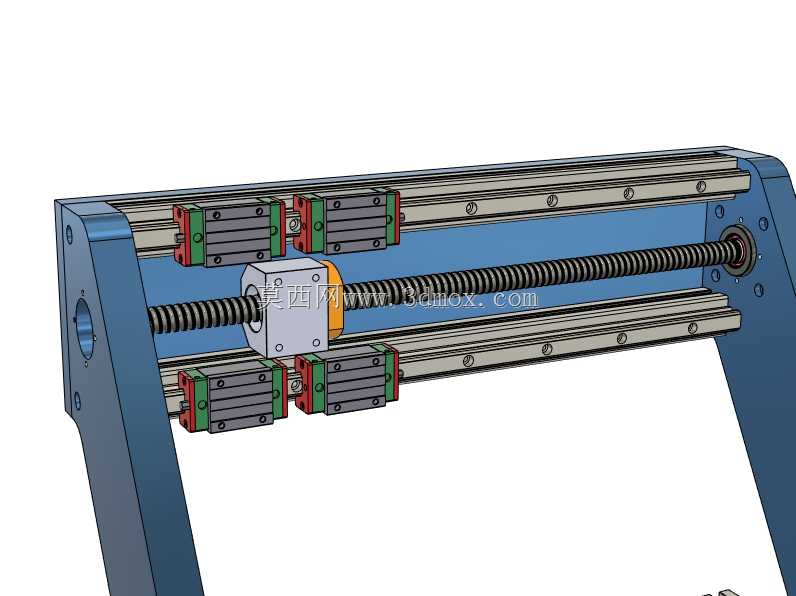

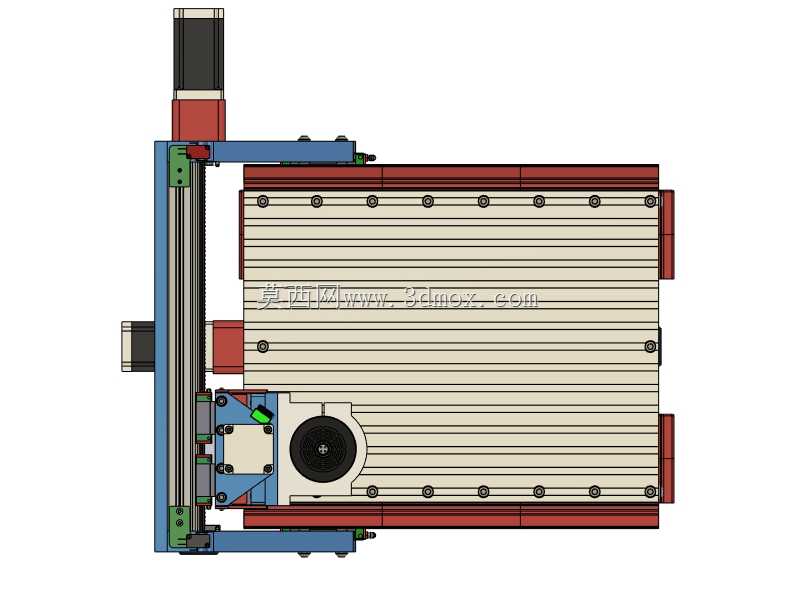

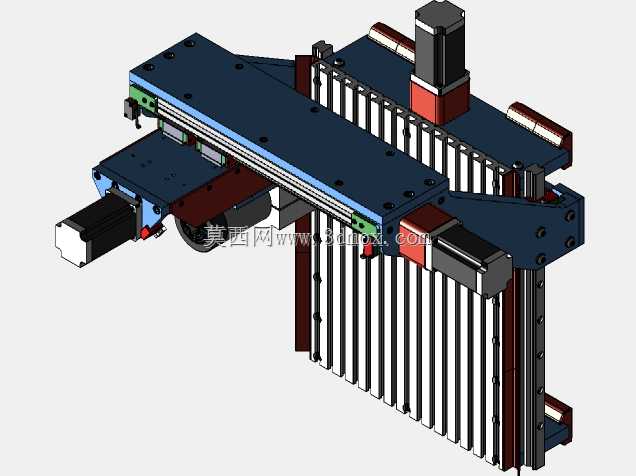

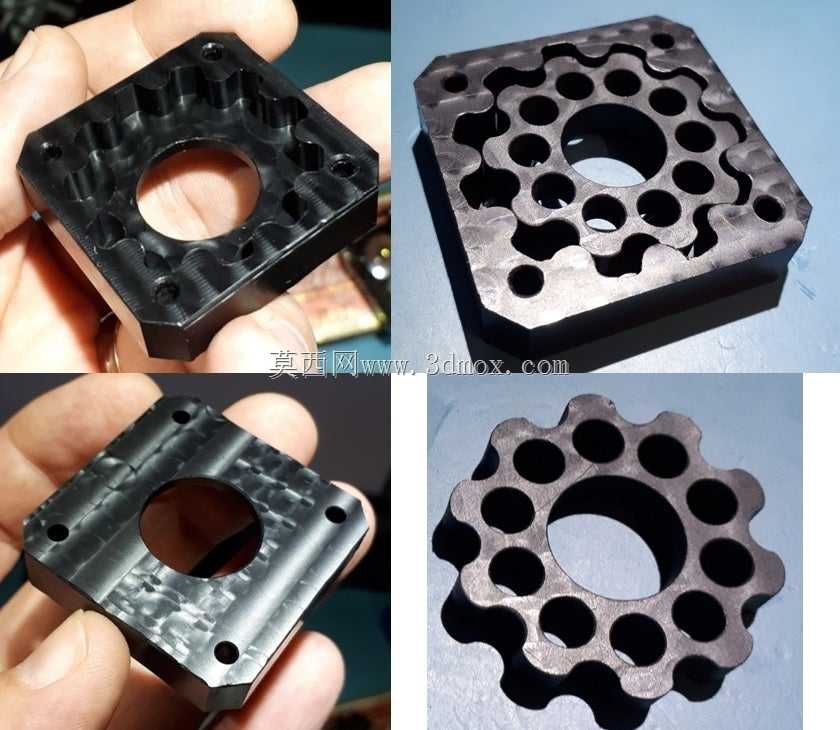

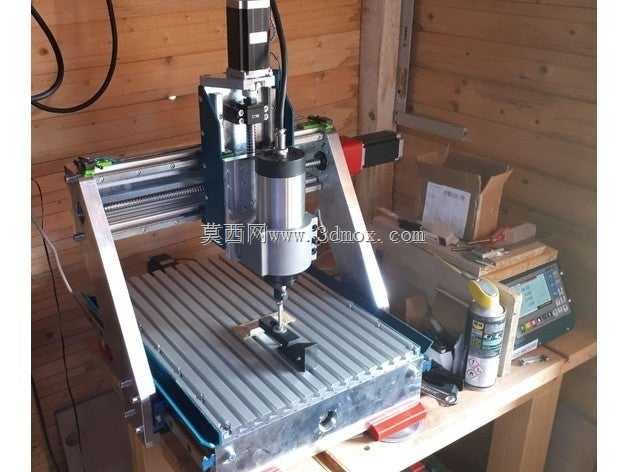

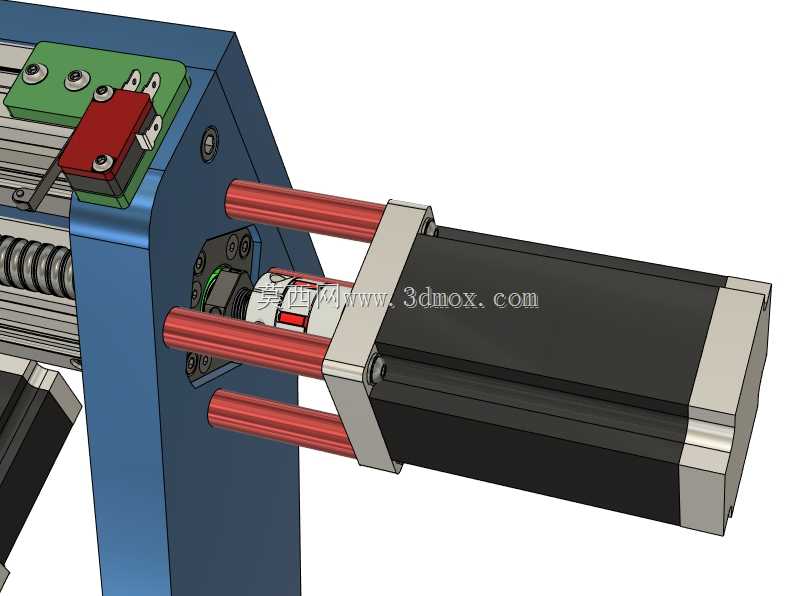

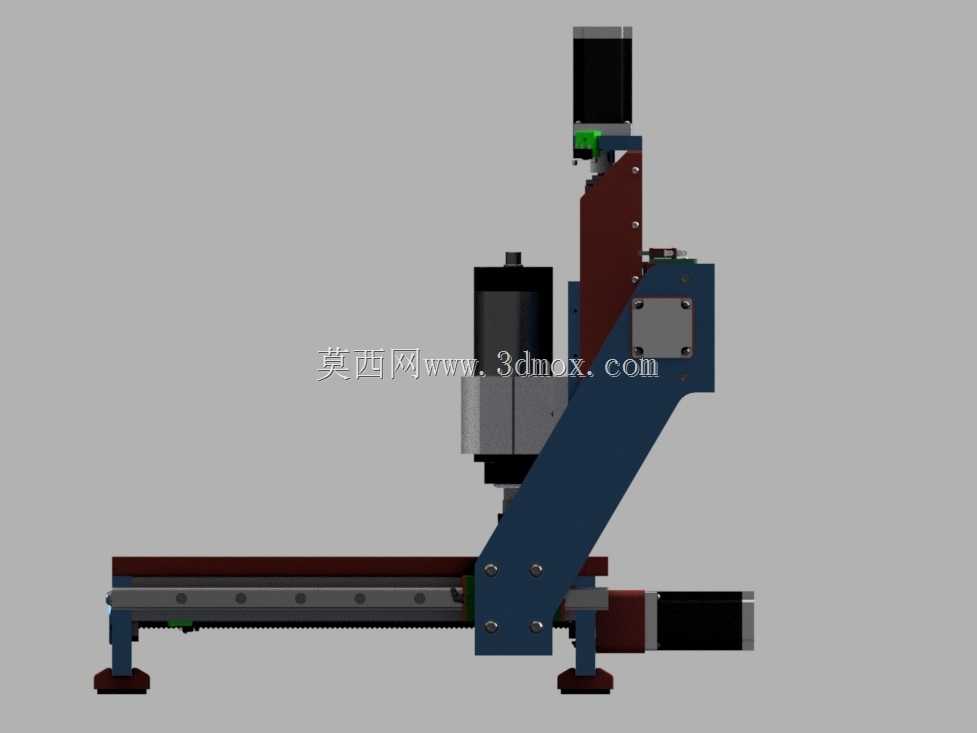

小型桌面数控设备长期存在刚性不足的痛点，常规铝型材拼接机架在重切削工况下极易出现振纹，尤其是1.5KW主轴满功率输出时，床身形变会直接导致加工面粗糙度超标，甚至出现断刀风险。这款设备的结构设计从根源上规避了这类问题，所有承力构件均采用精密铸铝加工成型，而非常见的拼装式型材，铸件本身的阻尼特性可以有效吸收主轴高速运转产生的振动，配合加厚的鞍座与立柱连接结构，侧向切削时的形变量控制在0.02mm以内，完全满足软金属与非金属的精密加工需求。工作台采用标准T型槽结构，适配通用夹具装夹，不用额外定制工装，槽型的平行度公差控制在0.01mm/300mm范围内，工件装夹后不用反复打表找正。X轴行程300mm、Y轴行程360mm、Z轴行程120mm的参数配比，刚好覆盖桌面加工最常用的工件尺寸范围，没有冗余的行程浪费，也不会因为行程过长导致导轨悬伸量过大影响刚性。导轨选型上做了针对性的区分，Y轴作为承载工件重量的主要运动轴，采用两根500mm长的HGW25HC线性导轨，宽幅滑块的承载能力比普通窄型滑块高40%，即使放置较重的金属坯料也不会出现滑块下沉的问题；X轴采用两根445mm长的HGH15CA线性导轨，搭配四个滑块分摊切削力，运动过程中不会出现偏载卡顿；Z轴同样采用两根250mm长的HGH15CA导轨，双滑块布局可以抵消主轴侧装带来的倾覆力矩，下刀时不会出现点头现象。传动部分全部采用SFU1605滚珠丝杠，X、Y轴丝杠长度500mm，Z轴丝杠长度250mm，丝杠端做了预拉伸处理，消除热伸长带来的定位误差，搭配3台Nema23规格的30Kg.cm扭矩步进电机，高速移动时不会出现丢步，下刀切削时扭矩储备充足，即使加工硬铝这类材料也能保持稳定进给。实际装配过程中，导轨安装面的平面度需要刮研到0.01mm以内，丝杠与导轨的平行度公差控制在0.02mm以内，才能保证运动顺畅无卡滞，所有连接螺丝都要涂螺纹胶防松，避免长期运行后出现松动影响精度。这款设备可以加工木材、塑料、铝、铜、有机玻璃等多种材料，更换对应刀具就能完成雕刻、钻孔、铣削等不同工序，放在工作室或者小型加工坊里使用，占用空间小但加工能力足够覆盖大部分日常加工需求，不用动辄采购大型工业机床，成本控制和实用性做到了很好的平衡。
