手动SMT挑选\u0026放置机

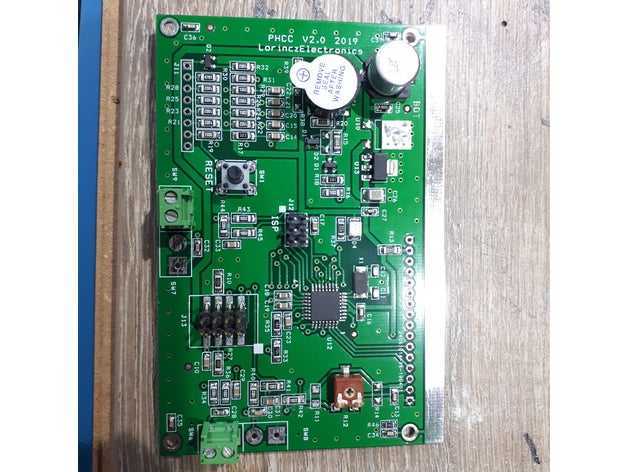

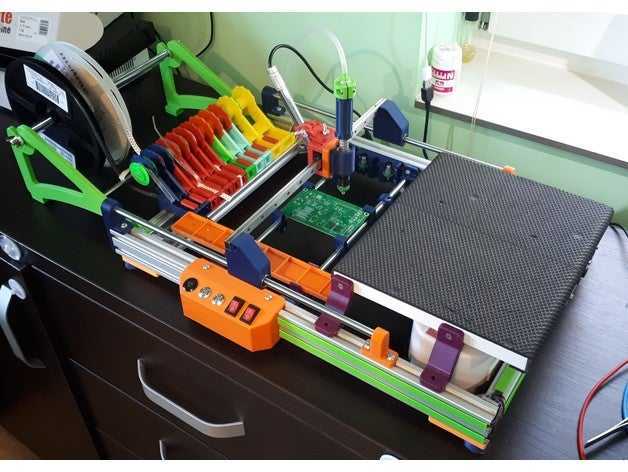

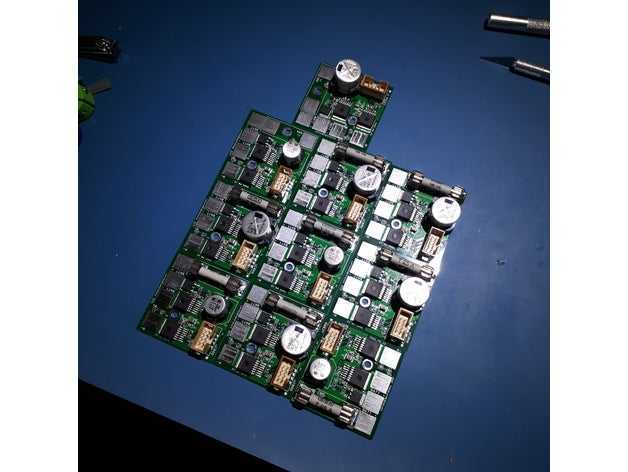

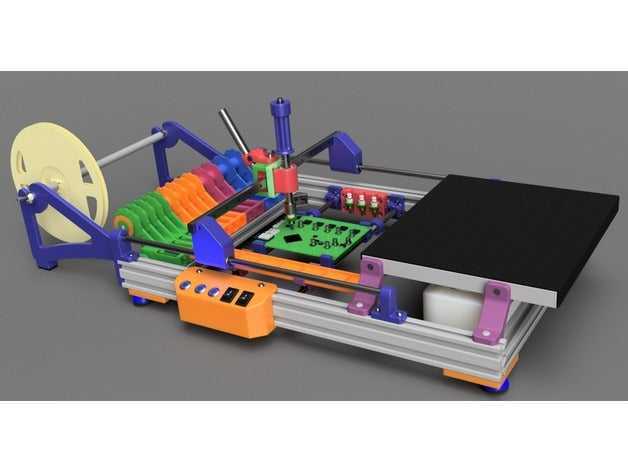

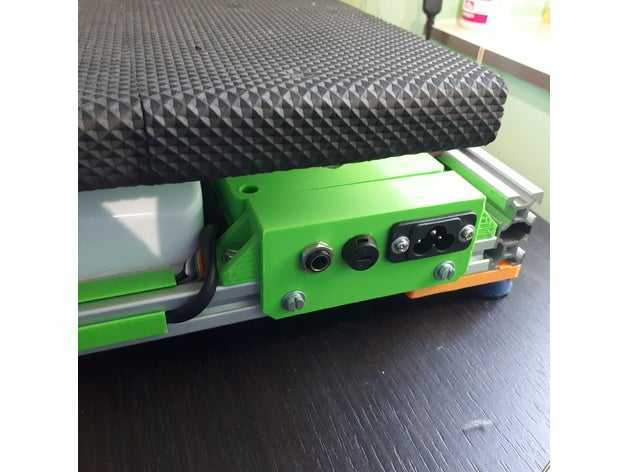

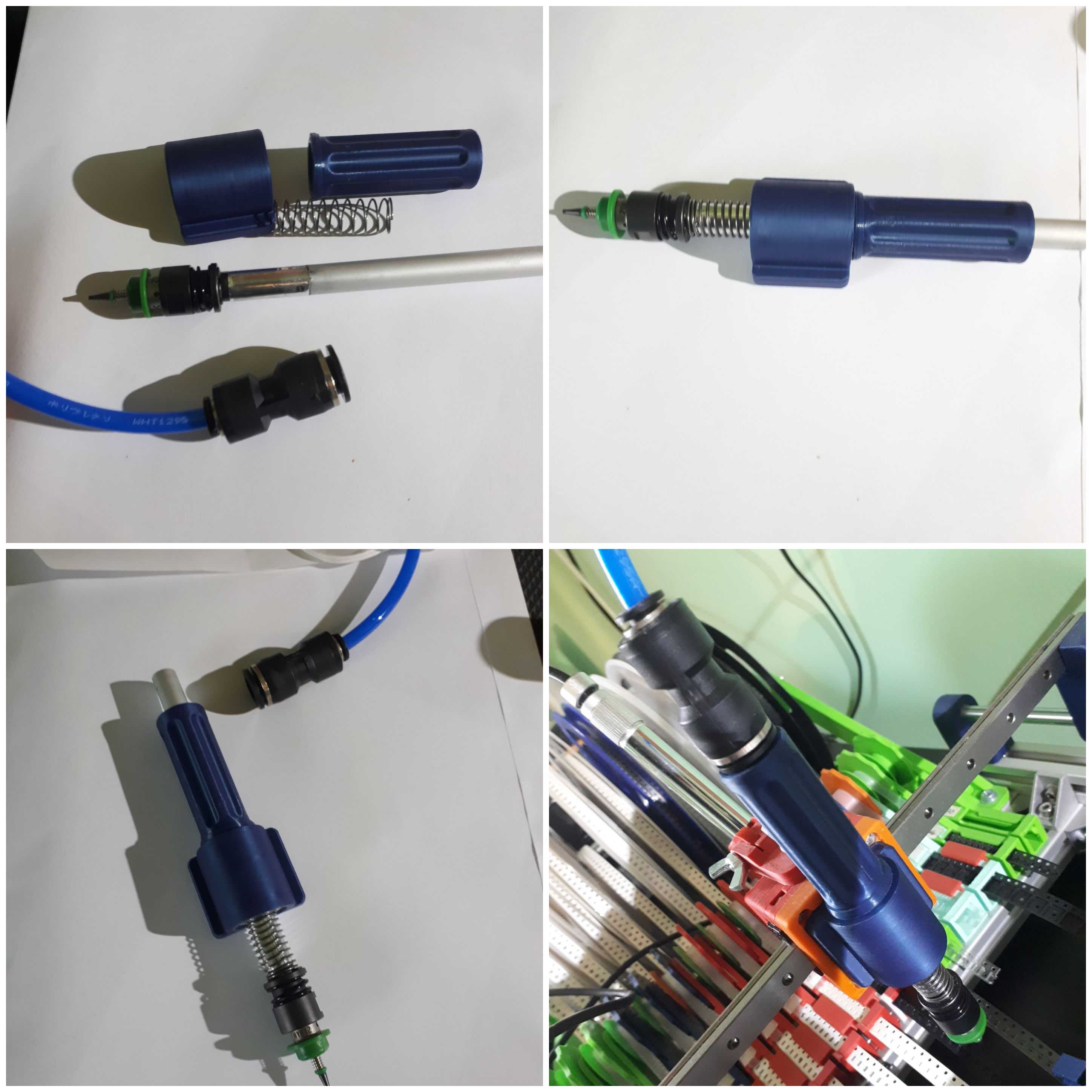

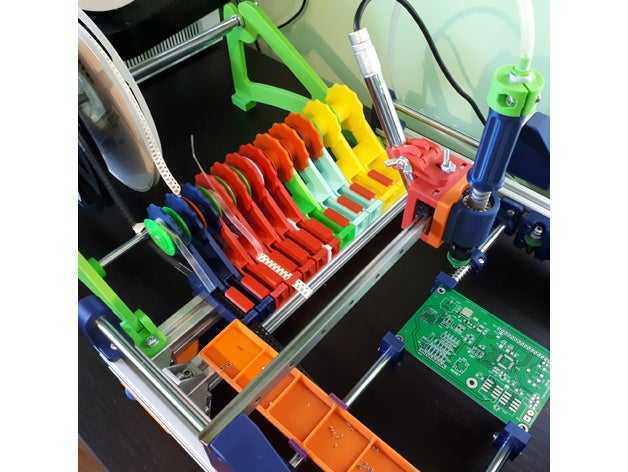

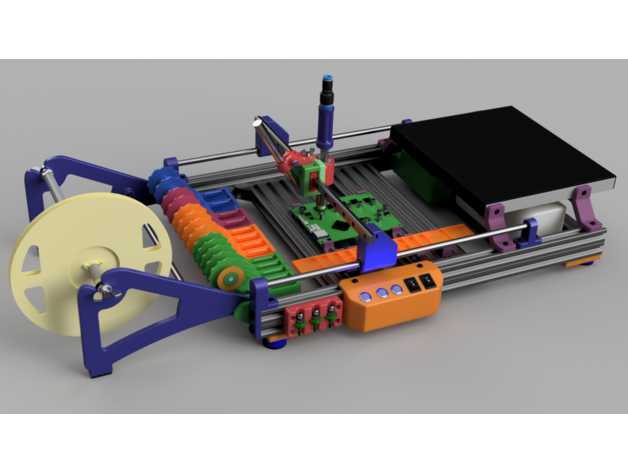

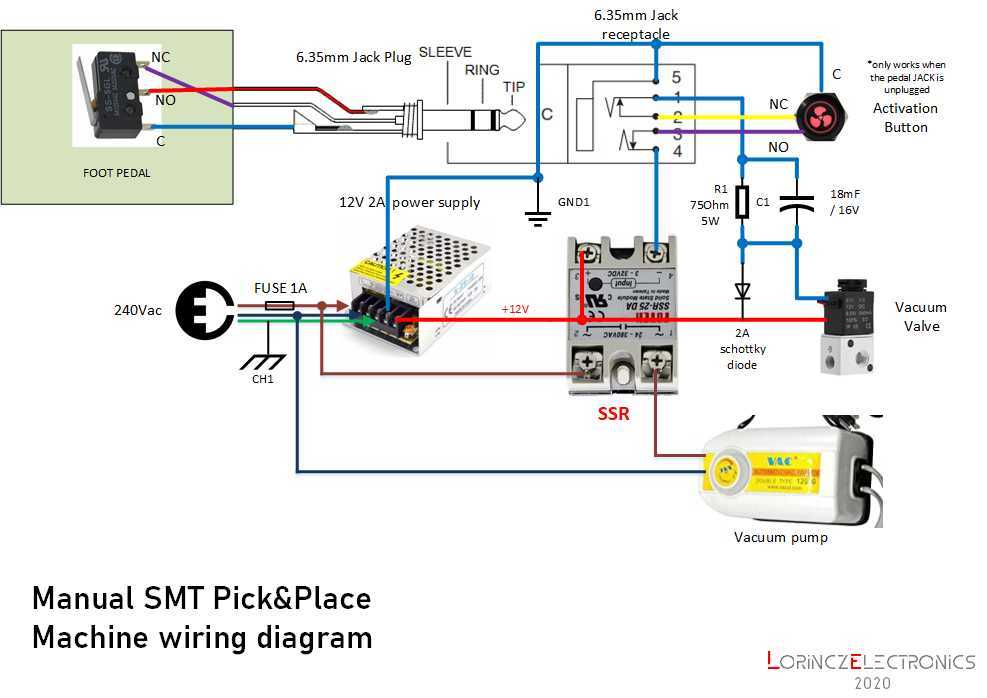

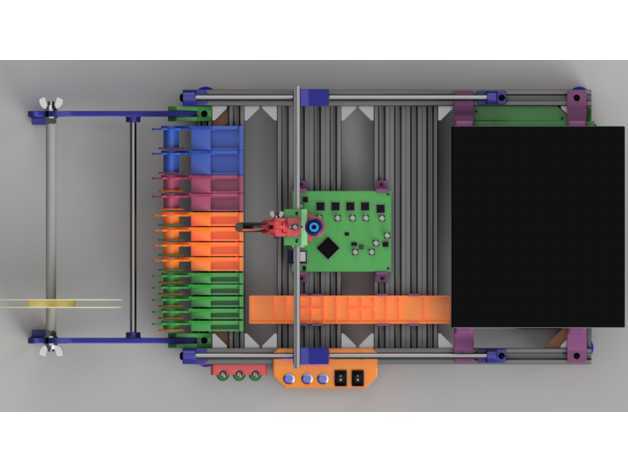

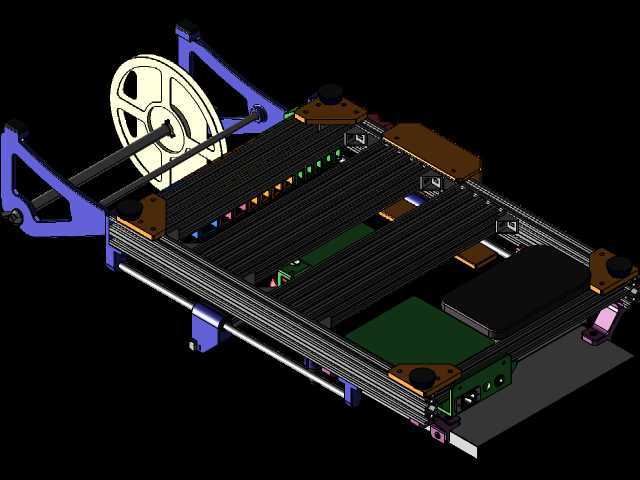

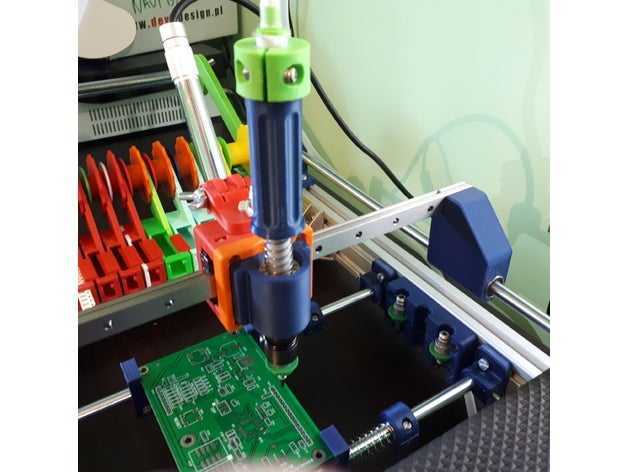

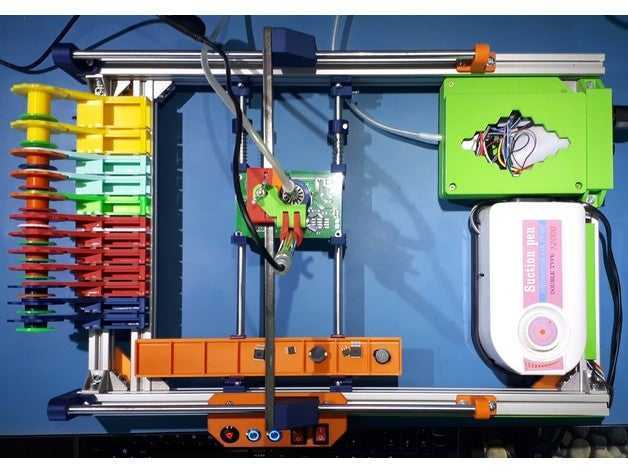

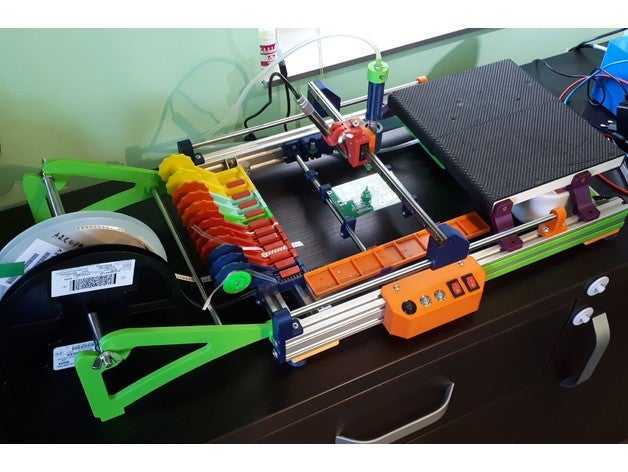

大家好，最近我设计了一个新的手动贴片取放机，以方便我的电子项目组装。因为我不想赚钱，也不想卖这个产品，所以我决定把它开源并与大家分享你。那个最大PCB尺寸约为250 x 200 mm设计非常简单，有一个铝制框架和一些3D打印机部件（我使用了旧3D打印机的一些剩余部件）。基本上，它有一个真空泵连接到一个真空吸尘器&；把头放好。它的XY运动由线性LM8LUU和MGN12引导栏杆。已连接对于拾取和放置头来说，它是一个显微镜，因此正确的放置方式会更好引导，引导选择（&P）；放置头通过四个5x5x5mm磁铁连接到机器上，可以用Arduino电动SMT焊膏更换分发器：https://www.thingiverse.com/thing：2027439它有8、12、16和24mm的贴片条分配器磁带。一个贴片元件托盘，带八个隔间，弯曲侧，用于小型贴片元件翻转（0402-1206，SOT23、SOD23等）。通过按下左侧按钮或踩下踏板来拾取部件，这将启动吸入泵并关闭空气阀。通过松开左侧按钮或踏板来释放部件，这将停止吸入泵并打开空气阀以加注燃油真空。真空组件分配器组件需要一些胶合。我用二氯乙烷把它们熔合在一起，但任何其他的塑料胶都可以。我会更新项目文件和描述，因为我计划进一步改进好的。打开待办事项列表：焊料分配器尚未测试；完成并上传物料清单；上传连接图；设计卷盘支持-完成！；改进的PCB支架-设计完成测试开放，直到我收到框架部分；任何进一步的建议，从你方是欢迎。链接到挑选和放置机器在线三维viewerhttp://a360.co/2vwwzgmpreminary物料清单：1 x3V1-06 NC电磁阀JUKI喷嘴-（我买了503，504和506）1个JUKI喷嘴接头1个真空吸油泵1个显微镜2个气动接头PC6-011 x 10到6mm的气动适配器-PG10-61 x用于6mm-PV62米空气管的气动L形弯头6mm1 x回流管架2 x 2040铝挤压500mm长3 x 2020铝挤压300mm长2 x 2080铝挤出300mm长（PCB支架V2）4x角支架（您也可以打印附件）19 x铝制2020制动器4 x M6 20mm螺钉18 x M5 8mm圆头内六角螺钉70 x M4 12mm圆头内六角螺钉8 x M3 10mm内六角螺钉8 x M3 10mm内六角螺钉5 x M3 15mm内六角螺钉4 x M3 20mm内六角螺钉螺钉30 x M3螺母18 x M5 T形螺母70 x M4 T形螺母2 x LM8LUU轴承2 x 8mm钢杆400mm；1 x MGN12 350mm钢轨，带MGN12H车厢1 x LM10UU轴承（Ingus型）3 x 12mm直径50mm长弹簧1 x木制扶手250x210x18 mm（我用软橡胶板覆盖矿山）15 x 5mm立方体magnetsEl电子设备：2 x瞬时按钮NO触点1 x瞬时按钮NO和NC触点2 x电源开关1 x电源插座1 x电源保险丝插座1 x 4.3mm插孔插座1 x 12V/1.5A电源1 x Fotech SSR-10-25A这是踏板I使用：https://www.thingiverse.com/thing：2472876
