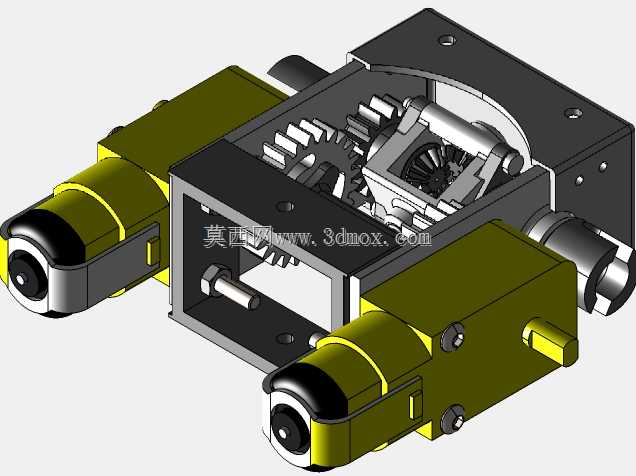

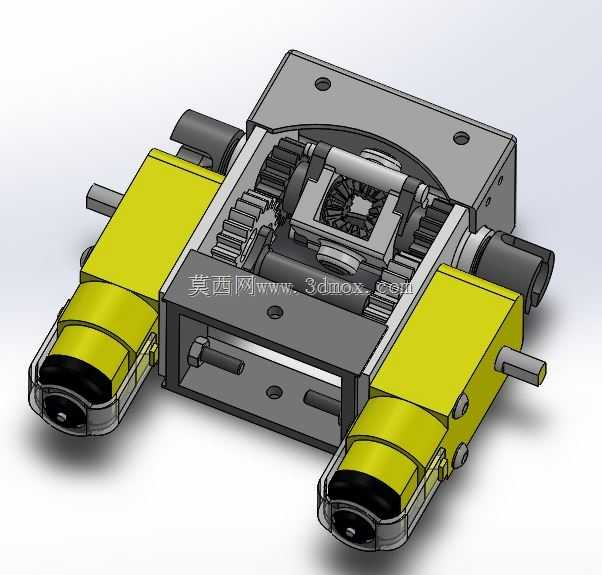

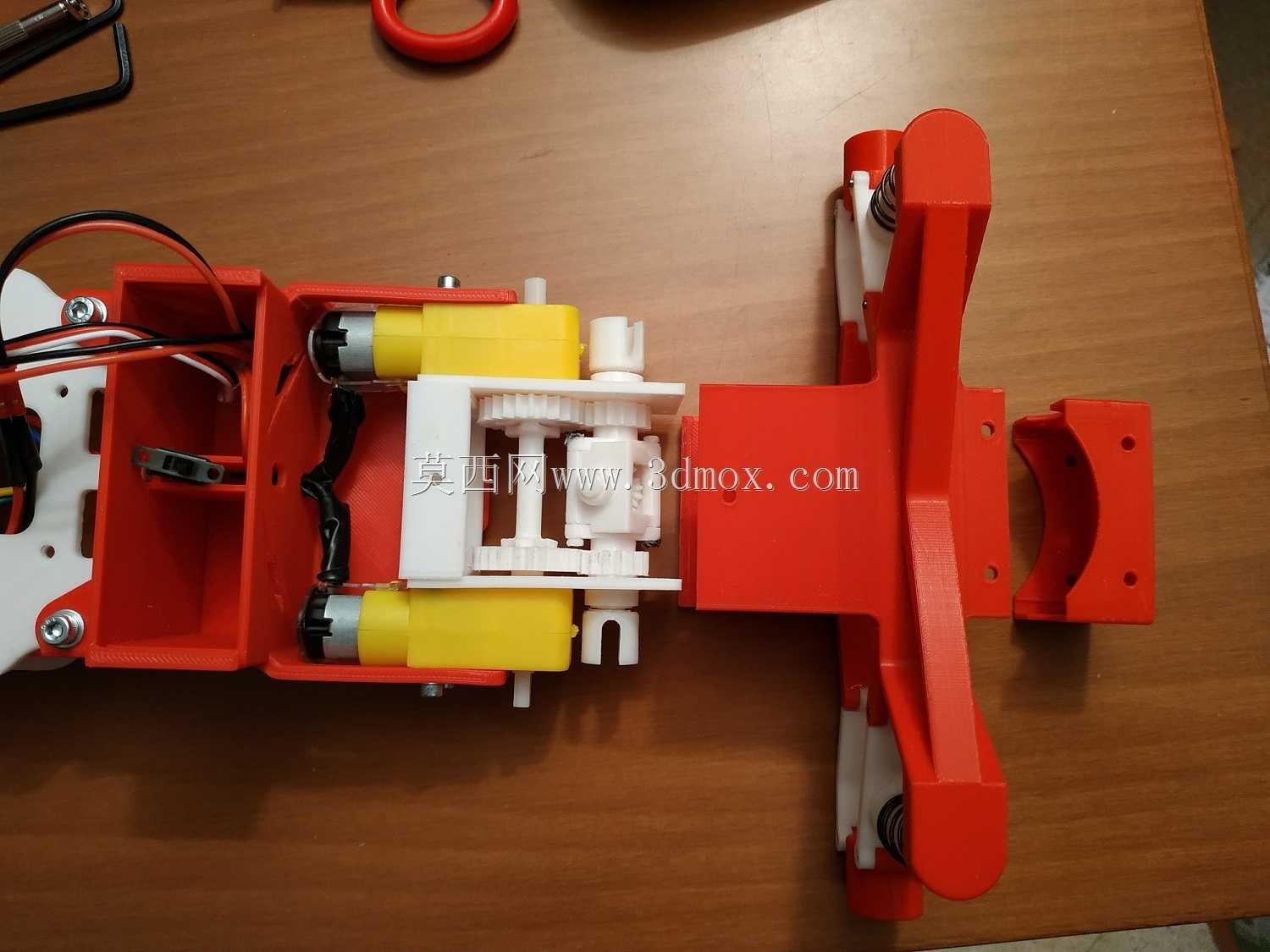

RC车型双电机差速齿轮箱结构设计

小型RC模型车的动力输出端，常因单侧电机扭矩不足、转向时内外轮转速差无法抵消出现打滑、轮胎磨损过快的问题，双电机差速齿轮箱的结构设计，正是针对这类微型传动场景的痛点做的针对性优化。差速器核心的行星齿轮组与两侧电机输出轴的同轴度公差，是整个结构最容易出问题的环节，若轴孔配合间隙超过0.02mm，高速运转时齿轮啮合就会出现异响，甚至打齿断齿，建模时特意将两侧电机安装座与箱体的定位止口做了一体化设计，避免分体装配带来的累计公差，让两根输出轴的同轴度误差控制在0.01mm以内，适配3D打印的成型精度。箱体外壳的镂空区域并非单纯为了减重，差速齿轮运转时会持续产生热量，密闭箱体内部热量堆积会让PLA打印件的强度快速下降，镂空结构既能让空气流通带走热量，又能直观观察内部齿轮的啮合状态，日常维护时不用完全拆解箱体就能排查卡滞问题。两侧电机的固定位做了沉槽设计，电机外壳嵌入槽内后，径向窜动量被完全限制，哪怕模型车剧烈颠簸、急加速急减速，电机轴也不会和连接轴出现错位，省去了额外的联轴器固定结构，进一步压缩了齿轮箱的整体体积，能适配更多小尺寸RC车型的底盘安装空间。齿轮的齿形参数做了适配3D打印的调整，常规渐开线齿形的齿尖较薄，FDM打印时容易出现缺料、层间结合力不足的问题，特意将齿顶圆做了0.1mm的倒角处理，既不影响齿轮啮合的传动效率，又能让打印时的丝材堆叠更饱满，齿根位置做了圆角过渡，避免应力集中导致的齿轮断裂，哪怕瞬间输出大扭矩也不容易打齿。差速器的十字轴与行星齿轮的配合间隙留了0.03mm的旷量，这个数值是反复调试后确定的，间隙太小齿轮转动卡滞，差速功能失效，间隙太大转向时齿轮晃动明显，传动噪音大，这个旷量刚好能让行星齿轮在十字轴上顺畅转动，又不会出现明显的径向窜动。箱体上下盖的连接位用了内嵌螺母的设计，打印时直接将M2螺母嵌入对应的安装柱内，螺丝拧紧时不会出现塑料柱滑牙的问题，反复拆装维护也不会损坏连接结构，比直接在塑料件上攻丝的耐用度提升三倍以上。输出轴的伸出端做了轴肩定位，安装车轮时能直接顶到轴肩位置，不用额外调整车轮的安装深度，左右轮的定位精度完全一致，避免出现车轮偏摆、行驶跑偏的问题。
